ГОСТ 6482-88


УДК 691.328-462:006.354                                                                                         Группа Ж33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ТРУБЫ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫЕ


Технические условия


Reinforced concrete non-pressure pipes.

Specifications


ОКП 58 6221

Дата введения 1990-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным научно-исследовательским институтом заводской технологии сборных железобетонных конструкций и изделий (ВНИИжелезобетон) Госстроя СССР


ИСПОЛНИТЕЛИ В.И.Мелихов, канд.техн.наук; К.А.Маврин, канд.техн.наук (руководители темы); Ю.А.Куприков; Э.И.Гомзина; Н.К.Козеева; Л.П.Фомичева; А.Л.Ционский, канд.техн.наук; А.Е.Шмурнов, канд.техн.наук; В.С.Широков, канд.техн.наук; М.Г.Коревицкая, канд.техн.наук; М.И.Токарь, канд.техн.наук; Т.А.Клейман; А.Г.Зорич; Л.П.Хлюпин; Н.Л.Рипс; В.П.Пономарев; В.М.Варешкин; Г.А.Хау; П.И.Кривошеев; В.Я.Бачинский; Д.Г.Вальчук; Е.В.Рудемино-Дусятский; Р.М.Колтовская; В.И.Пименова; В.И.Деньщиков


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 30.09.88 № 200


3. Взамен ГОСТ 6482.0-79, ГОСТ 6482.1-79


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, приложения

ГОСТ 8.326-78

3.11

ГОСТ 166-80

3.11

ГОСТ 868-82

3.11

ГОСТ 2405-80

3.2.1

ГОСТ 5781-82

1.3.8, приложение 2

ГОСТ 5916-70

Приложение 2

ГОСТ 5927-70

Приложение 2

ГОСТ 6727-80

1.3.8, приложение 2

ГОСТ 7502-80

3.11

ГОСТ 7805-70

Приложение 2

ГОСТ 8829-85

3.1

ГОСТ 10060-87

3.7

ГОСТ 10180-78

3.3

ГОСТ 10922-75

1.3.10, 3.8

ГОСТ 11371-78

Приложение 2

ГОСТ 12730.0-78

3.5, 3.6

ГОСТ 12730.3-78

3.6

ГОСТ 12730.5-84

3.5

ГОСТ 13015.0-83

1.3.3, 1.3.5

ГОСТ 13015.1-81

2.1

ГОСТ 13015.2-83

1.5.1

ГОСТ 13015.4-84

4.1

ГОСТ 14098-85

Приложение 2

ГОСТ 14968-69

3.1.4

ГОСТ 17624-87

3.3

ГОСТ 17625-83

3.9

ГОСТ 21780-83

1.13.4

ГОСТ 22690.0-77 -


ГОСТ 22690.4-77

3.3

ГОСТ 22904-78

3.9

ГОСТ 23009-78

1.2. 7

ГОСТ 25706-83

3.1.4

ГОСТ 26433.0-85

3.10

ГОСТ 26433.1-89

3.10

ГОСТ 26633-85

1.3.4


Настоящий стандарт распространяется на железобетонные безнапорные раструбные и фальцевые трубы (далее - трубы) с круглым отверстием, изготовляемые из тяжелого бетона и предназначенные для прокладки подземных трубопроводов, транспортирующих самотеком бытовые жидкости и атмосферные сточные воды, а также подземные воды и производственные жидкости, не агрессивные к железобетону и уплотняющим резиновым кольцам.


Если транспортируемая жидкость или грунты являются агрессивными по отношению к железобетону или уплотняющим резиновым кольцам, то трубы и резиновые кольца должны удовлетворять дополнительным требованиям, установленным в проекте трубопровода.


Стандарт не распространяется на железобетонные водопропускные трубы, укладываемые под насыпями железных и автомобильных дорог.


1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


1.1. Трубы следует изготовлять в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.


1.2. Основные параметры и размеры


1.2.1. Трубы подразделяются на типы:


Т - цилиндрические раструбные со стыковыми соединениями, уплотняемыми герметиками или другими материалами;


ТП - то же, с подошвой;


ТБ - цилиндрические раструбные с упорным буртиком на стыковой поверхности втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами;


ТБП - то же, с подошвой;


ТС - цилиндрические раструбные со ступенчатой стыковой поверхностью втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами;


ТСП - то же, с подошвой;


ТФП - цилиндрические фальцевые с подошвой и стыковыми соединениями, уплотняемыми герметиками или другими материалами.

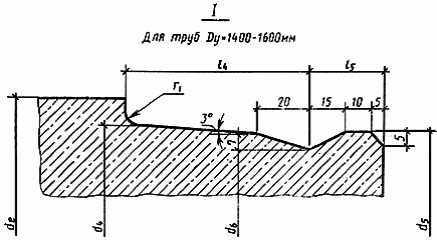

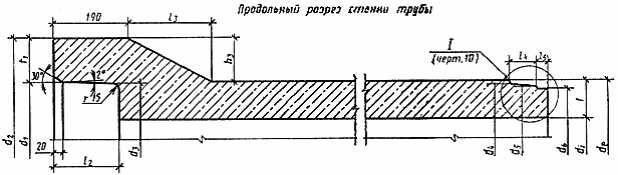

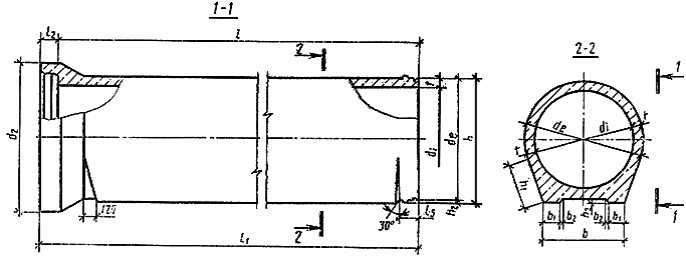

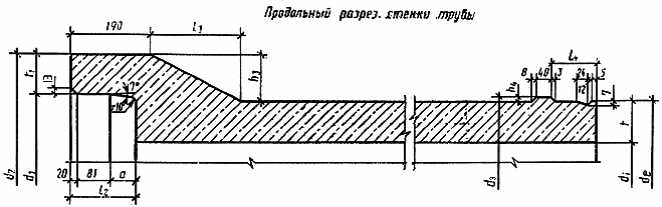

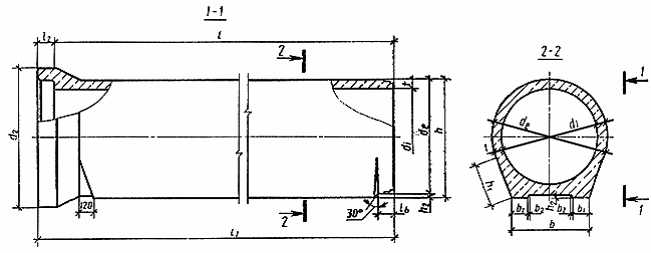

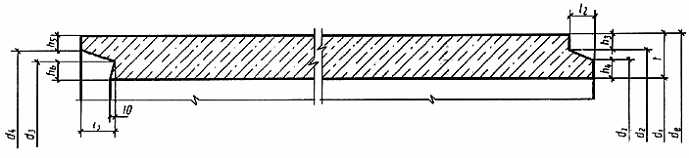

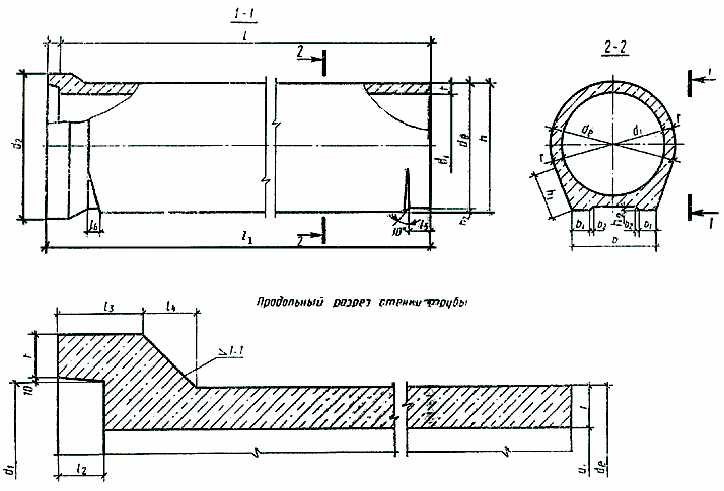

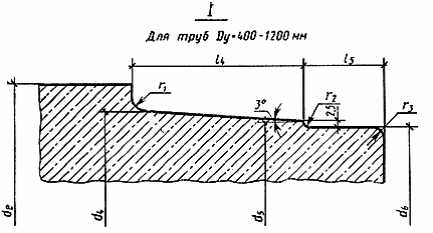

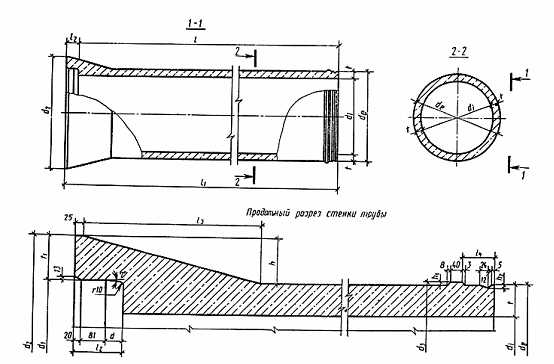

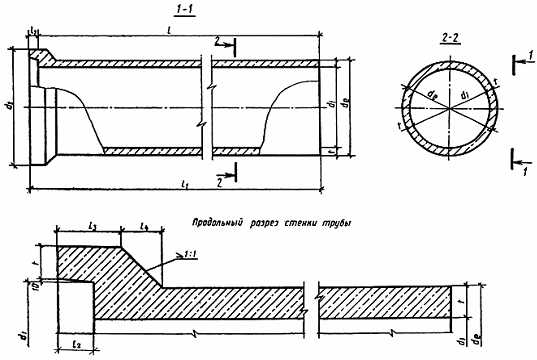

1.2.2. Форма, размеры и показатели материалоемкости труб должны соответствовать указанным в приложении 1.


1.2.3. Трубы подразделяют на три группы по несущей способности:


первую - при расчетной высоте засыпки грунтом 2 м;


вторую - при расчетной высоте засыпки грунтом 4 м;


третью - при расчетной высоте засыпки грунтом 6 м.


Допускается для конкретных условий строительства трубопровода применять трубы при другой расчетной высоте засыпки грунтом.


1.2.4. Прочностные характеристики труб должны обеспечивать их эксплуатацию при расчетной высоте засыпки грунтом в усредненных условиях, которым соответствуют:


основание под трубой - грунтовое плоское для труб без подошвы диаметрами условного прохода (Dу) до 500 мм включ. и труб с подошвой всех диаметров или грунтовое профилированное с углом охвата 90° для труб без подошвы Dу более 500 мм;


засыпка - грунтом плотностью 1,8 т/мimg1с нормальным уплотнением для труб без подошвы Dу до 800 мм включ. и труб с подошвой всех диаметров или повышенным уплотнением для труб без подошвы Dу более 800 мм;


временная нагрузка на поверхности земли НГ-60.

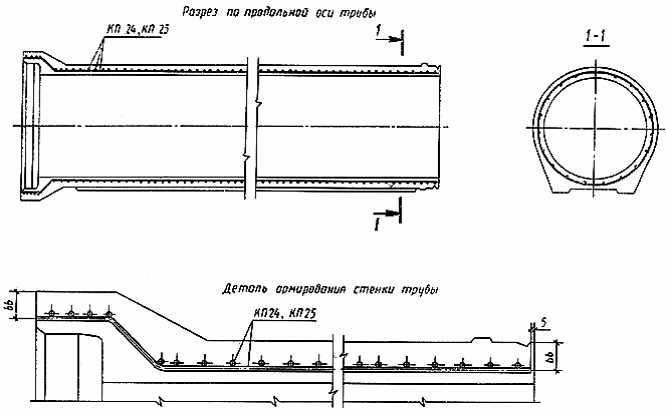

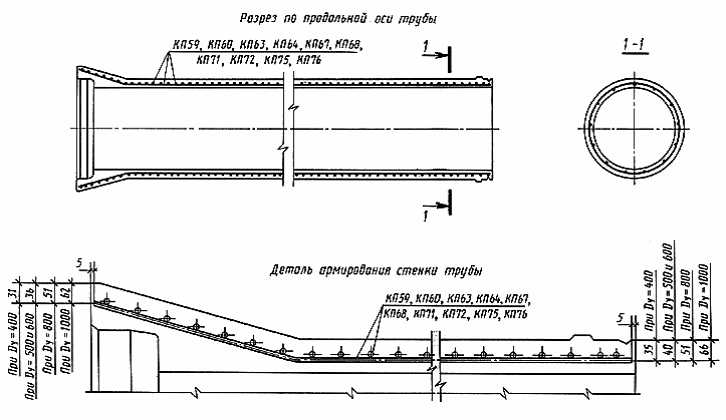

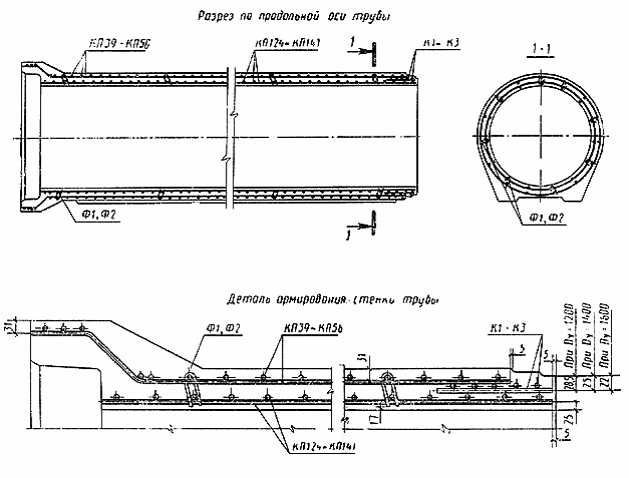

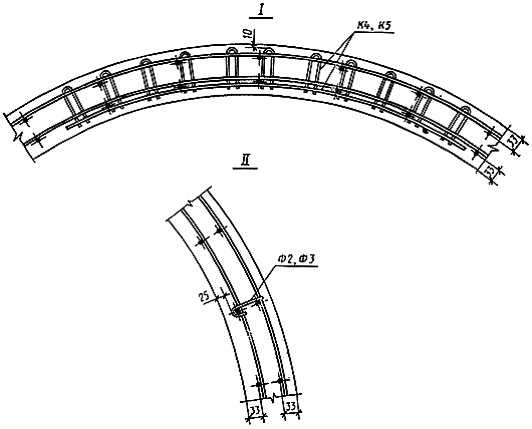

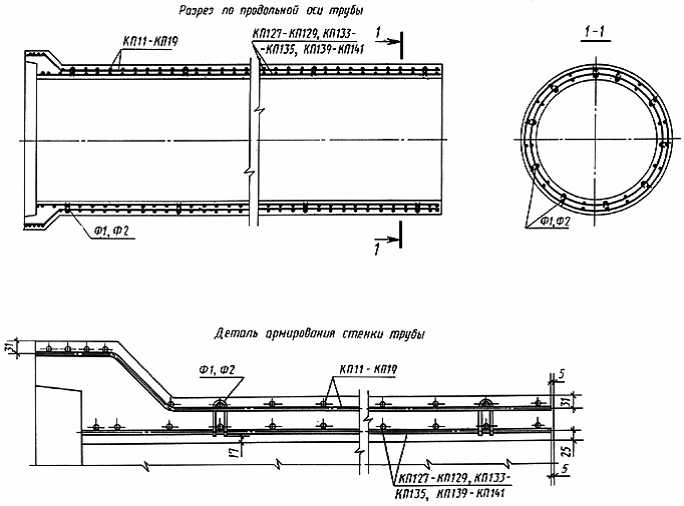

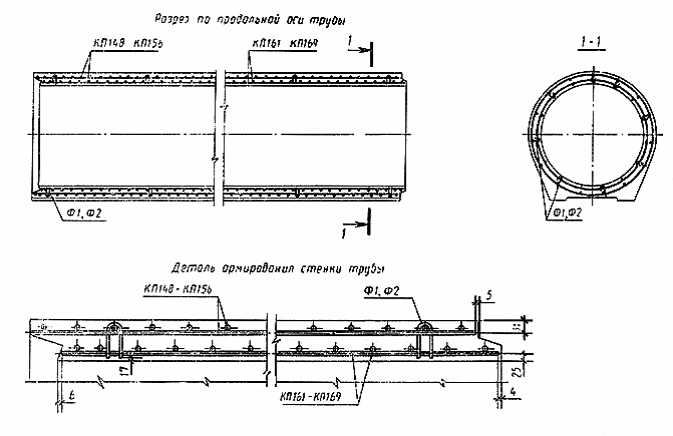

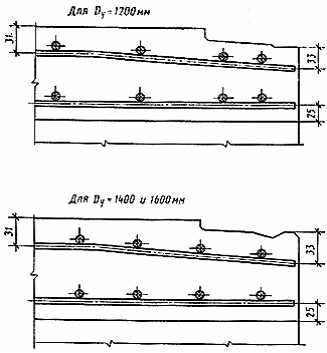

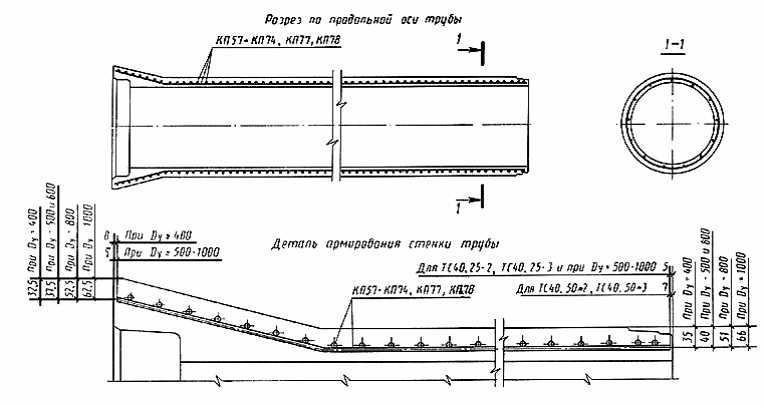

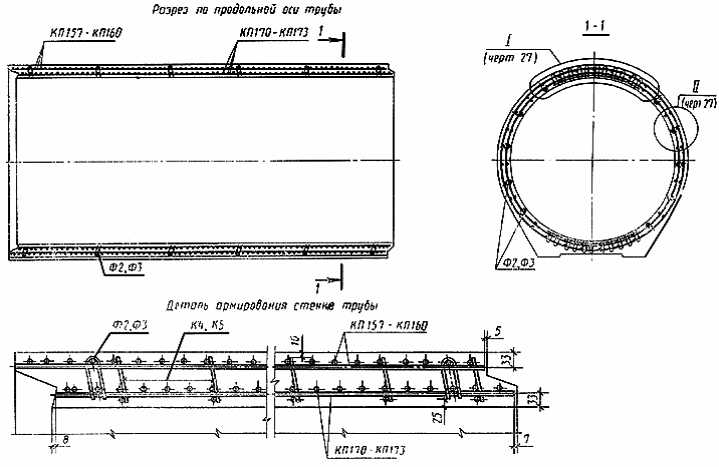

1.2.5. Армирование труб, в зависимости от их несущей способности, а также арматурные изделия труб приведены в приложении 2.


1.2.6. Резиновые кольца круглого сечения, применяемые для стыковых соединений, изготовляют в соответствии с требованиями нормативно-технической документации (НТД) на эти кольца. Размеры колец в нерастянутом состоянии должны соответствовать указанным в табл. 1.

Таблица 1

мм



Размеры резиновых колец для стыков труб


Внутренний диаметр

Диаметр поперечного

сечения

400

450


500

545


600

660


800

835


1000

1035

24

1200

1230


1400

1440


1600

1650


2000

2070

30

2400

2480



1.2.7. Трубы обозначают марками в соответствии с требованиями ГОСТ 23009. Марка труб состоит из буквенно-цифровых групп, разделенных дефисом.


Первая группа содержит обозначение типа трубы, ее диаметр условного прохода в сантиметрах и полезную длину в дециметрах.


Во второй группе указывают несущую способность, обозначаемую арабской цифрой.


Пример условного обозначения (марки трубы типа Т, img2 600 мм, полезной длиной 5000 мм, третьей группы по несущей способности:


Т60.50-3


То же, трубы типа ТС, img3 1000 мм, полезной длиной 3500 мм, второй группы по несущей способности:


ТС100.35-2


1.3. Характеристики


1.3.1. Трубы должны быть прочными и трещиностойкими и при испытании их нагружением выдерживать контрольные нагрузки, указанные в табл. 2.

Таблица 2



Контрольная равномерно распределенная нагрузка на метр

полезной длины трубы , кН/м (тс/м)

img4, мм

по проверке прочности

по проверке трещиностойкости


Группа по несущей способности


первая

вторая

третья

первая

вторая

третья

400

-

32,4(3,3)

47,1(4,8)

-

17,8(1,8)

25,9(2,6)

500

-

41,2(4,2)

53,0(5,4)

-

22,7(2,3)

29,2(3,0)

600

-

42,2(4,3)

53,9(5,5)

-

23,2(2,4)

29,6(3,0)

800

-

62,8(6,4)

78,5(8,0)

-

34,5(3,5)

43,2(4,4)

1000

-

66,7(6,8)

92,2(9,4)

-

36,7(3,7)

50,7(5,2)

1200

51,0(5,2)

80,4(8,2)

127,5(13,0)

28,0(2,9)

44,2(4,5)

70,1(7,1)

1400

61,8(6,3)

93,2(9,5)

133,4(13,6)

34,0(3,5)

51,3(5,2)

73,4(7,5)

1600

74,5(7,6)

104,0(10,6)

156,9(16,0)

41,0(4,2)

57,2(5,8)

86,3(8,8)

2000

99,0(10,1)

132,4(13,5)

-

54,5(5,6)

72,8(7,4)

-

2400

127,5(13,0)

156,9(16,0)

-

70,1(7,1)

86,3(8,8)

-


1.3.2. Трубы должны быть водонепроницаемыми и выдерживать внутреннее испытательное гидростатическое давление, равное 0,05 МПа (0,5 кгс/смimg5).


1.3.3. Трубы должны удовлетворять требованиям ГОСТ 13015.0:


по показателям фактической прочности бетона (в проектном возрасте и отпускной);


по морозостойкости бетона;


по отклонению от толщины защитного слоя бетона до арматуры;


к маркам стали для арматурных изделий.


1.3.4. Трубы следует изготовлять из тяжелого бетона по ГОСТ 26633 класса по прочности на сжатие В25.


1.3.5. Нормируемую отпускную прочность бетона труб принимают равной 70% класса бетона по прочности на сжатие.


Указанную нормируемую отпускную прочность бетона на сжатие допускается уменьшать или увеличивать в соответствии с требованиями ГОСТ 13015.0.


1.3.6. Водонепроницаемость бетона труб должна соответствовать марке по водонепроницаемости W4.


1.3.7. Водопоглощение бетона труб не должно быть более 6 % по массе.


1.3.8. Для армирования труб следует применять:


стержневую горячекатаную арматурную сталь классов А-I и А-III по ГОСТ 5781;


проволоку класса Вр-I по ГОСТ 6727.

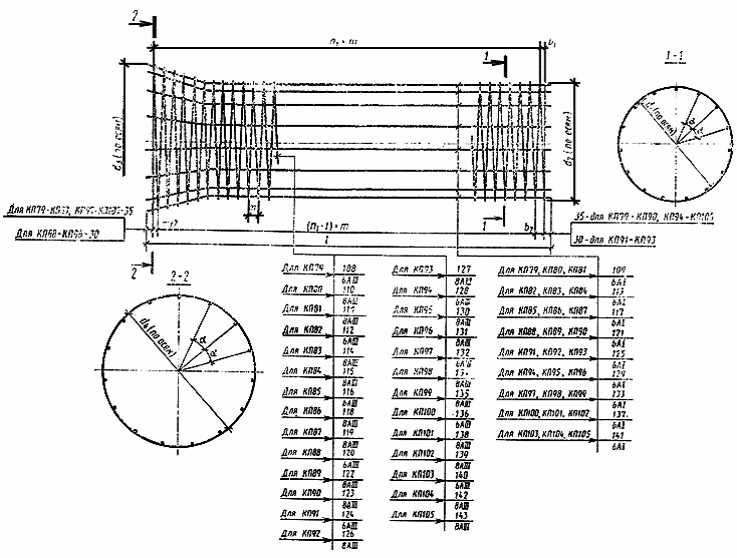

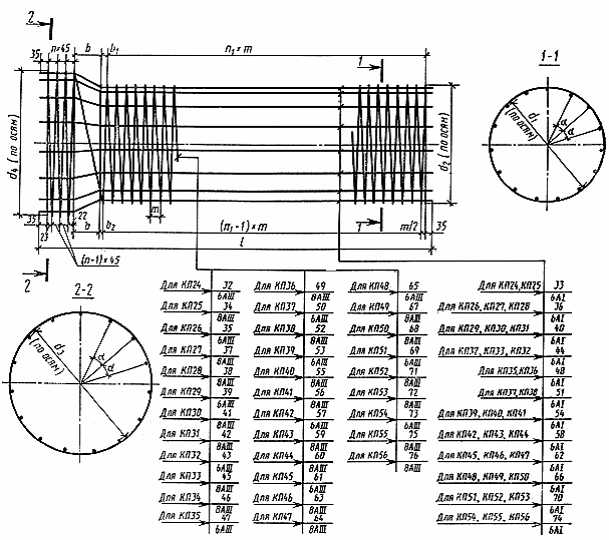

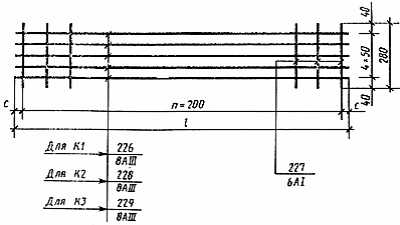

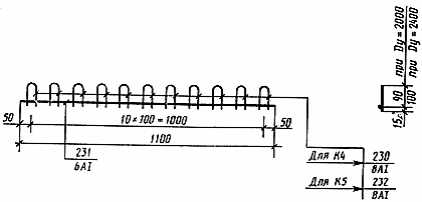

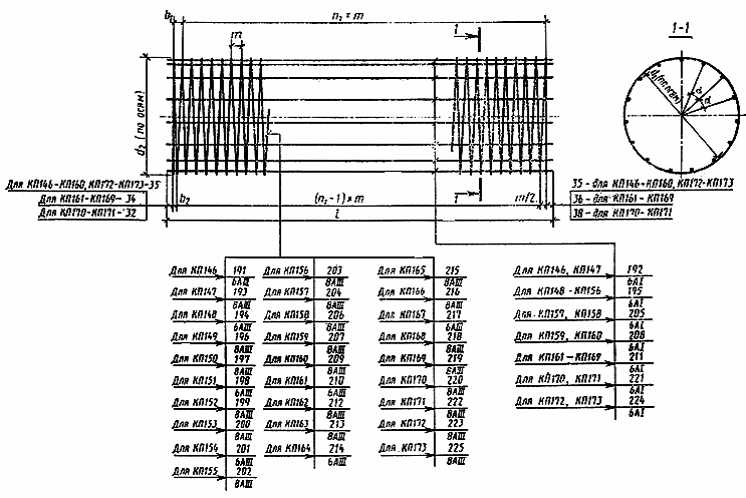

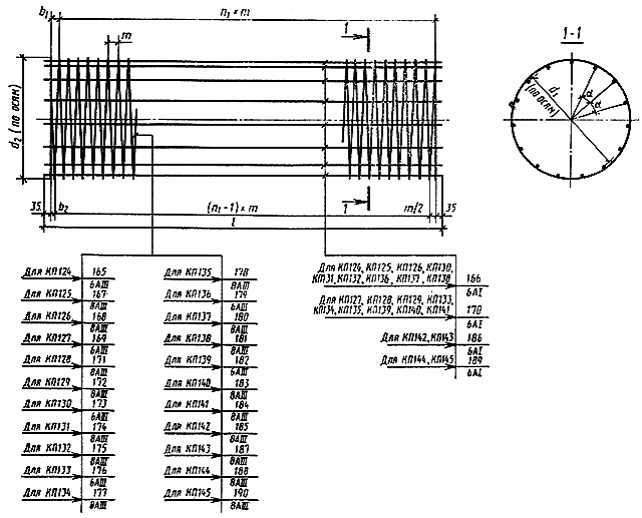

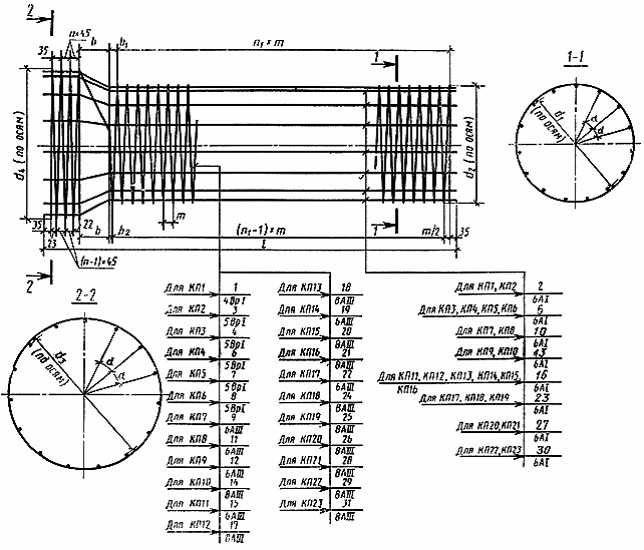

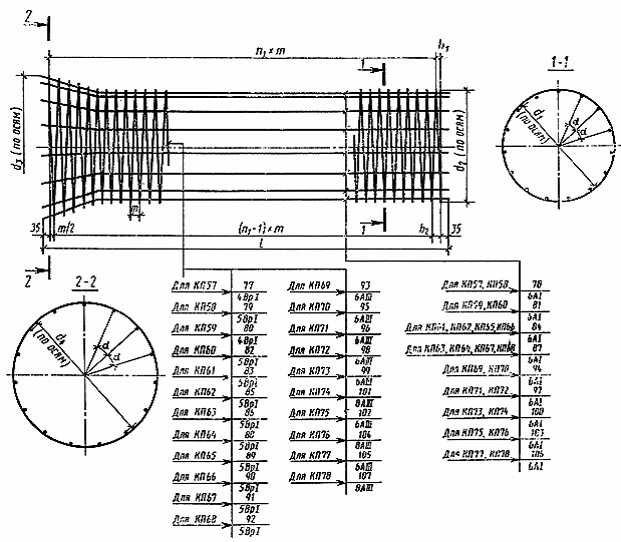

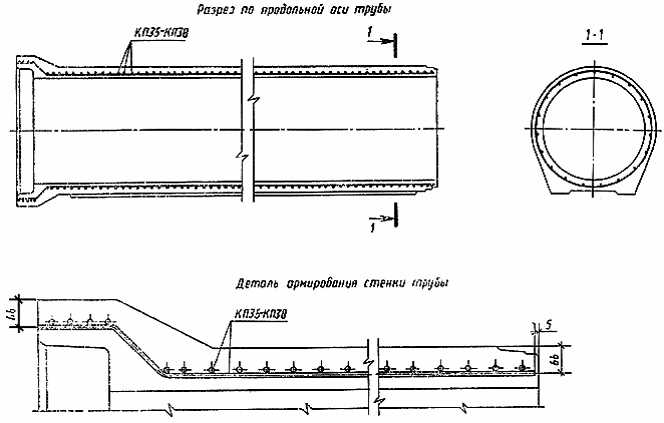

1.3.9. Форма и размеры арматурных изделий и их положение в трубах должны соответствовать указанным в приложении 2.


1.3.10. Сварные арматурные изделия должны удовлетворять требованиям ГОСТ 10922 и настоящего стандарта.


1.3.11. Отклонения от номинального диаметра и длины каркаса, шаг спиральной арматуры каркасов не должны превышать ±5 мм.


Отклонения по числу шагов спиральной арматуры каркасов не должны превышать:


±2 - для труб полезной длины 5 м;


±1 - для труб полезной длины 2,5 или 3,5 м.


1.3.12. Значения действительных отклонений геометрических параметров труб не должны превышать предельных, указанных в табл. 3.

Таблица 3

мм



Предельное отклонение номинального значения



внутреннего диаметра трубы


толщины стенки трубы


длины трубы


наружного диаметра втулочного конца труб

наружного диаметра втулочного конца и буртика труб типов

внутреннего диаметра раструба труб типов

глубины раструба трубы


диаметра конусной части фальцев


глубины фальцев






типовТ и ТП


ТБ, ТБП, ТС и ТСП


Т и ТП


ТБ, ТС, ТБП, ТСП





1

2

3

4

5

6

7

8

9

10

11

400

500

±4



±4


±2

±4

±2




600

800


±5

-4

+5



±5


±5


+10

-

-

1000



+20





-5



1200

1400

1600


±6


-5

+6


-10


±6


±3




±6


±3




±2



±2

2000

±8

-6


±8


±8



±4


2400


+8







±6




Примечания:


1. Размеры труб, которые не приведены в табл. 3, являются справочными для изготовления форм.

2. Для труб типа Т, img17 1600 мм допускается принимать предельные отклонения геометрических параметров, отличные от указанных в табл. 3, на основании расчета точности стыкового соединения по ГОСТ 21780-83 и при обеспечении выполнения требований настоящего стандарта по прочности и трещиностойкости труб.


1.3.13. Отклонения от перпендикулярности торцевой поверхности к продольной оси фальцевых труб не должны превышать, мм:


10 - для труб диаметрами условного прохода 1000 - 1600 мм;


12 - для труб диаметрами условного прохода 2000 - 2400 мм.


1.3.14. Размеры раковин, местных наплывов и впадин на поверхности труб и их торцах, а также околов бетона не должны превышать указанных в табл. 4.

Таблица 4

мм



Вид поверхности трубы

Диаметр или наибольший размер раковины

Высота местного наплыва (выступа) или глубины впадины

Глубина околов бетона торцов

Суммарная длина околов бетона торцов на 1 м ребра

Наружная и внутренняя


15

5

-

-

Стыковая для труб типов ТБ, ТБП, ТС, ТСП

6

3 (впадины) (наплыва)

-

-

Торцевая

15


5


5


50



Примечание. Раковины на трубах, размеры которых превышают указанные в табл. 4, устраняют путем заделки раствором состава по массе 1:2 (цемент:песок).


1.3.16. Трещины на поверхностях труб не допускают, за исключением усадочных шириной не более 0,05 мм.


1.4. Комплектность


1.4.1. Трубы типов ТБ, ТБП, ТС и ТСП поставляют потребителю в комплекте с резиновыми уплотняющими кольцами.


1.5. Маркировка


1.5.1. Маркировка труб - по ГОСТ 13015.2.


Маркировочные надписи следует наносить на наружную поверхность раструба или одного из концов фальцевой трубы.


2. ПРИЕМКА


2.1. Приемка труб - по ГОСТ 13015.1 и настоящему стандарту. При этом трубы принимают:


по результатам периодических испытаний - по показателям прочности трещиностойкости и водонепроницаемости труб, а также морозостойкости, водонепроницаемости и водопоглощения бетона;


по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия арматурных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонной поверхности, ширины усадочных трещин.


В процессе серийного производства периодические испытания труб нагружением для контроля их прочности и трещиностойкости могут не проводиться, если осуществляется неразрушающий контроль этих показателей по ГОСТ 13015.1.


2.2. Периодические испытания труб по прочности и трещиностойкости проводят: img18 400-1600 мм - раз в 3 мес, img19 2000 и 2400 мм - раз в 6 мес.


2.3. Периодические испытания труб на водонепроницаемость, а также бетона труб на водонепроницаемость и водопоглощение проводят раз в 3 мес.


2.4. Трубы по показателям точности геометрических параметров, качества поверхностей (кроме стыковой поверхности раструба и втулочной части труб типов ТБ, ТС, ТБП и ТСП) и толщины защитного слоя бетона до арматуры следует принимать по результатам выборочного контроля.


Трубы типов ТБ, ТС, ТБП и ТСП по размерам и качеству стыковой поверхности раструба и втулочной части следует принимать по результатам сплошного контроля. Допускается осуществлять приемку этих труб по размерам стыковой поверхности раструба и втулочной части по результатам выборочного контроля, если осуществляется операционный контроль соответствующих размеров собранных форм перед формованием.


3. МЕТОДЫ КОНТРОЛЯ


3.1. Испытания труб нагружением для контроля их прочности и трещиностойкости проводят в соответствии с требованиями ГОСТ 8829 и настоящего стандарта.


3.1.1. Испытанию подвергают целую трубу или вырезанный из ее цилиндрической части отрезок длиной не менее 1 м.


Для испытания может быть использована труба, прошедшая гидростатическое испытание на водонепроницаемость.


3.1.2. Схемы опирания и нагружения труб приведены:


раструбных - на черт. 1;


фальцевых - на черт. 2.

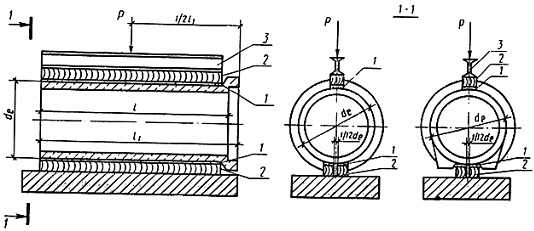

Схема испытания раструбной трубы




1 - резиновая прокладка или цементный раствор; 2 - деревянные бруски; 3 - стальная траверса


Черт. 1


Трубу устанавливают горизонтально на два деревянных бруса, уложенных параллельно продольной оси трубы на неподвижное основание. Сверху на трубу устанавливают деревянный брус вдоль верхней образующей цилиндрической части, на него ставят стальную траверсу.


С целью равномерной передачи нагрузки на трубу под верхний брус и на нижние бруски укладывают выравнивающий слой цементного раствора или полосы листовой резины толщиной 20-30 мм. Резиновые полосы должны иметь твердость по Шору от 45 до 60.


Деревянные бруски должны быть сечением 100х100 мм.


Жесткость траверсы должна быть такой, чтобы ее прогиб при максимальном нагружении не превышал 1/720 длины испытываемой трубы.


3.1.3. Испытательное оборудование должно обеспечивать погрешность измерения нагрузки не более 3%.


3.1.4. Нагружение при испытании проводят ступенями равномерно, наращивая нагрузку в течение 2-3 мин до достижения 0,1 контрольной (по проверке точности), указанной в табл. 2, и поддерживая ее в течение 10 мин. При достижении нагрузки, равной контрольной (по проверке трещиностойкости), измеряют наибольшую ширину раскрытия трещин измерительными лупами по ГОСТ 25706-83 или микроскопами по ГОСТ 14968.

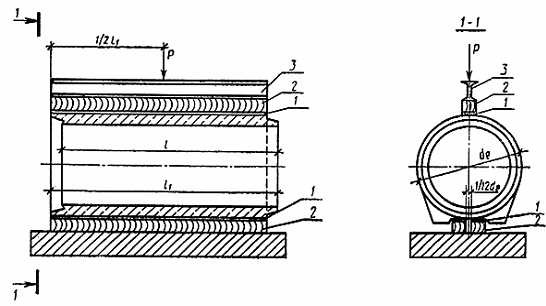

Схема испытания фальцевой трубы



1 - резиновая прокладка или цементный раствор; 2 - деревянные бруски; 3 - стальная траверса


Черт. 2


3.1.5. Прочность труб оценивают значением нагрузки, вызывающей одно из нижеследующих состояний, которые свидетельствуют, что сопротивление трубы действию этой нагрузки исчерпано:


1) текучесть спиральной арматуры, что в трубах с двойным каркасом характеризуется шириной раскрытия трещин более 1,5 мм; в трубах с одинарным каркасом - шириной раскрытия трещин более 2,0 мм;


2) раздробление бетона от сжатия;


3) разрыв спиральной арматуры;


4) отрыв арматуры в шелыге или лотке трубы.


3.1.6. Трубу считают выдержавшей испытание на прочность, если разрушение ее не произошло при контрольной нагрузке, указанной в табл. 2.


3.1.7. Трубу считают выдержавшей испытание на трещиностойкость, если наибольшая ширина раскрытия трещин на поверхности трубы при нагрузке, указанной в табл. 2, окажется не более 0,2 мм.


3.2. Гидростатическое испытание труб типов ТБ, ТБП, ТС, ТСП на водонепроницаемость следует проводить на установках, имеющих заглушки со стыками, конструкция которых аналогична конструкции стыкового соединения, принятого для труб указанных типов.


Испытание труб типов Т, ТП и ТФП следует проводить на установках с плоскими заглушками.


3.2.1. Для испытания на водонепроницаемость отобранную трубу герметически закрывают с обоих концов заглушками и наполняют водой, не допуская образования "воздушных мешков", затем в течение 1 мин равномерно повышают давление до 0,05 МПа (0,5 кгс/смimg22) и выдерживают трубу под этим давлением 10 мин.


Значение давления определяют на уровне шелыги трубы манометром по ГОСТ 2405. Допускается перед испытанием замачивать трубы в течение 48 ч в ванне или на испытательном стенде путем заполнения их водой.


3.2.2. Трубы считают выдержавшими испытание на водонепроницаемость, если к моменту его окончания не будет обнаружено просачивание воды сквозь стенку в виде течи или отдельных капель.


Появление сырых пятен на наружной поверхности трубы не может служить основанием для браковки трубы.


3.3. Прочность бетона на сжатие следует определять по ГОСТ 10180.


При испытании труб неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690.0 - ГОСТ 22690.4.


3.4. Для оценки прочности бетона труб результаты испытаний вибрированных образцов-кубов умножают на переводной коэффициент, значение которого устанавливают опытным путем, в зависимости от технологии изготовления труб.


3.5. Водонепроницаемость бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на образцах, изготовленных вибрированием из бетонной смеси рабочего состава.


3.6. Водопоглощение бетона труб следует определять по ГОСТ 12730.0 и ГОСТ 12730.3 на образцах, отобранных из разных мест трубы. Допускается использовать образцы трубы, испытанной на прочность. Образцы должны быть без видимых трещин.


3.7. Морозостойкость бетона труб следует определять по ГОСТ 10060 на образцах, изготовленных вибрированием из бетонной смеси рабочего состава.


3.8. Сварные арматурные изделия следует контролировать по ГОСТ 10922.


3.9. Размеры и положение арматурных каркасов, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.


3.10. Размеры, отклонения от перпендикулярности торцевых плоскостей и качество поверхностей труб проверяют методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.


3.11. Геометрические размеры контролируют металлическими рулетками по ГОСТ 7502, штангенциркулем по ГОСТ 166, нутромером по ГОСТ 868.


Все применяемые средства измерения должны быть не ниже 2-го класса точности.


Допускается применять специальные нестандартизованные средства измерения геометрических размеров, прошедшие метрологическую аттестацию в соответствии с ГОСТ 8.326.


3.12. Размеры труб проверяют следующим образом:


толщину стенок на концах труб измеряют в четырех местах по двум взаимно перпендикулярным диаметрам;


наружные диаметры втулочного конца раструбных труб и их буртика, внутренний диаметр и глубину раструба измеряют по двум взаимно перпендикулярным диаметрам (максимальному и минимальному). Внутренний диаметр раструба следует измерять в средней части его глубины (img23);


внутренний диаметр цилиндрической части труб измеряют по двум взаимно перпендикулярным диаметрам - максимальному и минимальному - на расстоянии 0,2-0,4 м от торца трубы;


диаметры и глубину фальцев в фальцевых трубах измеряют по двум взаимно перпендикулярным диаметрам. Диаметры фальцев измеряют в середине глубины фальцев (img24, img25);


высоту буртика труб измеряют в четырех местах по двум взаимно перпендикулярным диаметрам;


длину трубы измеряют по четырем образующим в двух диаметрально противоположных сечениях.


4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


4.1. Транспортирование и хранение труб - по ГОСТ 13015.4.


4.2. Трубы следует хранить на складе готовой продукции в штабелях рассортированными по маркам.


Примечание. Трубы полезной длиной менее 5 м допускается хранить в вертикальном положении при обеспечении их устойчивости.


4.2.1. Число рядов труб по высоте должно быть не более указанного в табл. 5.


Таблица 5


img26, мм

Число рядов труб по высоте

От 400 до 1000 включ.

4

1200

3

От 1400 до 2400 включ.

2



4.2.2. Под нижний ряд труб штабеля должны быть уложены параллельно друг другу две подкладки на расстоянии 0,2 м длины трубы от ее торцев. Конструкция подкладок не должна позволять раскатываться нижнему ряду труб.



ПРИЛОЖЕНИЕ 1

Обязательное


ФОРМА, РАЗМЕРЫ И ПОКАЗАТЕЛИ МАТЕРИАЛОЕМКОСТИ ТРУБ


1. Форма и параметры труб приведены:

типа Т - на черт. 3 и в табл. 6;

типа ТБ - на черт. 4 и в табл. 7;

типа ТС - на черт. 5, 10 и в табл. 8;

типа ТП - на черт. 6 и в табл. 9;

типа ТБП - на черт. 7 и в табл. 10;

типа ТСП - на черт. 8, 10 и в табл. 11;

типа ТФП - на черт. 9 и в табл. 12.

Трубы типов ТС и ТСП полезной длиной 2500 и 3500 мм изготовляют по технологии, допускающей полную немедленную распалубку.


Примечания.


1. Трубы всех типов могут изготовляться большей полезной длины, чем указана в табл. 6-12.

2. Трубы img27 1600-2400 мм допускается по согласованию с потребителем этих труб изготовлять меньшей полезной длины, чем указано в табл. 6, 7, 9, 10, 12, но не менее 2500 мм.

3. Допускается до 01.01.91 на действующем оборудовании изготовлять фальцевые цилиндрические трубы img28 400-2400 мм и раструбные img29 2000 и 2400 мм, а также трубы типов ТБ, ТС, ТБП и ТСП с размерами стыковых поверхностей, отличными от указанных в табл. 7, 8, 10, 11.

4. Трубы типов ТБ и ТБП допускается изготовлять с технологическим уклоном стыковой поверхности раструба и втулочного конца до 2°.

5. По технологическим условиям допускается изготовлять трубы с размерами раструбов img30 и img31, отличными от указанных в табл. 6-11, при соблюдении минимальной толщины стенки раструба, установленной настоящим стандартом.



2. Марки и показатели материалоемкости (расход бетона и стали) труб в зависимости от их несущей способности приведены в табл. 13.


Трубы типа Т




Черт. 3






Таблица 6

Трубы типа Т


img33,

Типоразмер

Размеры труб, мм

Справочная

масса

мм

трубы











трубы, т


400


Т40.50


400


500


530


650


50










75


0,95

500

Т50.50

500

620

650

790

60


5100

100

150

85

1,4

600

Т60.50

600

720

750

890







1,7

800

Т80.50

800

960

990

1170

80

5000




105

3,0

1000

Т100.50

1000

1200

1230

1450

100





125

4,8

1200

Т120.50

1200

1420

1450

1690

110


5110

110

200

135

6,0

1400

Т140.50

1400

1620

1650

1890







7,0

1600

Т160.50

1600

1840

1870

2130

120





145

8,7


Трубы типа ТБ



Черт. 4

Таблица 7

Трубы типа ТБ


img45,

Типо-

размер

Размеры труб, мм


Спра-

вочная

мм

трубы

































масса

трубы, т

400

ТБ40.50

400

500

531

684

522

50

76,5

44


5145

145

365

102

92



0,95

500

ТБ50.50

500

620

651

834

642


60


91,5









425



107



6

1,5

600

ТБ60.50

600

720

751

934

742




59



5160


160



105



11


1,7

800

ТБ80.50

800

960

991

1210

982

80

109,5




5000





482


125



3,0

1000

ТБ100.50

1000

1200

1231

1498

1222

100

133,5





590


149



4,8

1200

ТБ120.50

1200

1420

1451

1740

1442


110

144,5

69


5170

170


634


115

160


7

6,3

1400

ТБ140.50

1400

1620

1651

1946

1646


147,5

74


5175

175



163

13


7,3

1600

ТБ160.50

1600

1840

1878

2196

1866

120

159

84


5185

185

654

125

178



9,0

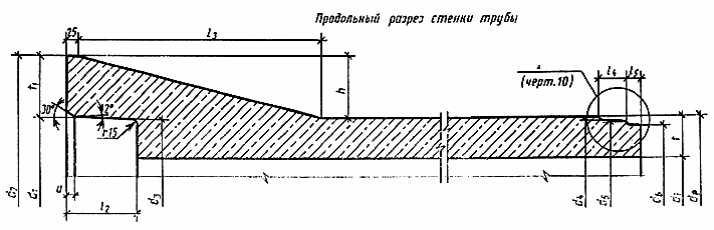

Трубы типа ТС




Черт. 5

Таблица 8


Трубы типа ТС


img64,

мм

Типо-размер

трубы

Размер трубы, мм

Справочная

масса



di

de

d1

d2

d3

d4

d5

d6

t

t1

l

l1

l2

l3

l4

l5

h

a

r1

r2

r3


400

ТС40.25

400

500

510

687

501

477

470

465

50

88,5

2500

2650

150

365



93,5




4

0,52


ТС40.50











5000

5150







4



0,95

500

ТС50.25

500

620

631

837

621

596

589

584



2500

2660










0,78


ТС50.50









60

103

5000

5160


425


25

108,5

15




1,5

600

ТС60.25

600

720

731

937

721

696

689

684



2500

2660

160







2


0,92


ТС60.50











5000

5160



70







1,7

800

ТС80.35

800

960

971

1213

961

936

929

924

80

121

3500

3660


482



126,5


5



2,2


ТС80.50











5000

5160









5

3,0

1000

ТС100.35

1000

1200

1212

1499

1202

1176

1169

1164

100

143,5

3500

3670

170

590



149,5





3,5


ТС100.50











5000

5170










4,8

1200

ТС120.35

1200

1420

1433

1742

1422

1397

1390

1385


154,5

3500

3675

175




161



3


4,5


ТС120.50









110


5000

5175


634


30


20




6,3

1400

ТС140.35

1400

1620

1633

1948

1621

1597

1591

1577


157,5

3500

3690





164


6



5,3


ТС140.50











5000

5190

190


75





(


7,3

1600

ТС160.35

1600

1840

1854

2172

1842

1811

1805

1791

120

159

3500

3690


654



166





6,5


ТС160.50











5000

5190










9,0


Трубы типа ТП



Черт. 6




Таблица 9

Трубы типа ТП


Dy, мм

Типо-

размер трубы

Размеры труб, мм

Справочная масса трубы, т






















1000

ТП100.50

1000

1200

1230

1450

100





125



1230

440

30

800

160

30

5,5

1200

ТП120.50

1200

1420

1450

1690

110

5000

5110

110

200

135

210

120

1450

520


960

190


7,3

1400

ТП140.50

1400

1620

1650

1890









1660

650

40

1200

240

40

8,8

1600

ТП160.50

1600

1840

1870

2130

120





145



1880

660





10,5

2000

ТП200.45

2000

2260

2300

2580

130

4500

4630

130

220

160

230

150

2310

730

50

1300

260

50

12,5

2400

ТП240.30

2400

2700

2740

3060

150

3000

3140

140

240

180

240


2750

880


1600

320


12,0



Трубы типа ТБП





Черт. 7


Таблица 10

Трубы типа ТБП


img86,

мм

Типораз-

мер трубы

Размеры труб, мм

Справочная

масса трубы, т







d3

t


а








h1

h2

h3

h4





1000

ТБП100.50

1000

1200

1231

1430

1220

100

99,5

59


5160

160


105

210

1230

440

30

115

10

800

160

30

5,3

1200

ТБП120.50

1200

1420

1451

1670

1440

110

109,5

69

5000

5170

170

220

115

220

1450

520


125


960

190


6,8

1400

ТБП140.50

1400

1620

1651

1876

1646


112,5

74


5175

175




1660

650

40

128

13

1200

240

40

8,5

1600

ТБП160.50

1600

1840

1878

2116

1866

120

119

84


5185

185

230

125

230

1880

660


138





10,0













Трубы типа ТСП





Черт. 8









Таблица 11

Трубы типа ТСП


img104,

мм

Типо-размер

трубы

Размер трубы, мм

Суммарная масса трубы, т



di

de

d1

d2

d3

d4

d5

d6

t

t1

l

l1

l2

l3

l4

l5

l6

h

h1

h2

h3

b

b1

b2

r1

r2

r3


1000

ТСП100.35

1000

1200

1212

1430

1202

1176

1169

1164

100

109

3500

3670

170





1230

440


115

800

160


5

2


4,0


ТСП100.50











5000

5170



70


180







30



5

5,5

1200

ТСП120.35

1200

1420

1433

1670

1422

1397

1390

1385


118,5

3500

3675

175

220




1450

520

30

125

960

190



3


5,0


ТСП120.50









110


5000

5175




30












7,0

1400

ТСП140.35

1400

1620

1633

1876

1621

1597

1591

1577


121,5

3500

3690






1660

650


128




6



6,3


ТСП140.50











5000

5190

190


75


195



40


1200

240

40


(

(

9,0

1600

ТСП160.35

1600

1840

1854

2116

1842

1811

1805

1791

120

131

3500

3690


230




1880

660


138







7,5


ТСП160.50











5000

5190
















10,5


Трубы типа ТФП









Продольный разрез стенки трубы


Черт. 9


Таблица 12

Трубы типа ТПФ


img107,

мм

Типо-размер

трубы

Размер трубы, мм

Суммарная масса трубы, т



di

de

d1

d2

d3

d4

t

l

l1

l2

l3

h

h1

h2

h3

h4

h5

h6

b

b1

b2


1000

ТПФ100.50

1000

1200

1078

1118

1074

1126

100


5070

55

80

1230

440

30

41

39

37

37

800

160

30

5,3

1200

ТПФ120.50

1200

1420

1280

1324

1280

1334

110

5000




1450

520


48

40

43

40

960

190


6,8

1400

ТПФ140.50

1400

1620

1480

1524

1480

1534



5090



1660

650

40





1200

240

40

8,5

1600

ТПФ160.50

1600

1840

1700

1740

1690

1750

120



75

100

1880

660


50

50

45

45




10,0

2000

ТПФ200.50

2000

2260

2108

2160

2100

2170

130

4500

4590



2130

730

50


54


50

1300

260

50

11,8

2400

ТПФ240.50

2400

2700

2510

2570

2514

2590

150

3000

3110

95

120

2750

880


65

55

55

57

1600

320


11,0





Черт. 10


Таблица 13

Марки и показатели материалоемкости


Марка трубы

Расход материалов

Марка трубы

Расход материалов


Бетон, мimg110

Сталь, кг


Бетон, мimg111

Сталь, кг

Т40.50-2


0,38

20,0

ТС160.35-1



195,4

Т40.50-3


25,6

ТС160.35-2

2,6


259,3

Т50.50-2


0,56

27,3

ТС160.35-3


375,5

Т50.50-3


32,3

ТС160.50-1



269,5

Т60.50-2


0,66

36,7

ТС160.50-2

3,6


356,8

Т60.50-3



43,2

ТС160.50-3


521,2

Т80.50-2


1,2

68,6

ТП100.50-2


2,2

88,6

Т80.50-3



84,7

ТП100.50-3


125,6

Т100.50-2


1,9

88,6

ТП120.50-1



132,3

Т100.50-3


125,6

ТП120.50-2

2,9


189,4

Т120.50-1



132,3

ТП120.50-3


273,4

Т120.50-2

2,4


189,4

ТП140.50-1



194,3

Т120.50-3


273,7

ТП140.50-2

3,5


278,2

Т140.50-1



194,3

ТП140.50-3


379,3

Т140.50-2

2,8


278,2

ТП160.50-1



251,6

Т140.50-3


379,3

ТП160.50-2

4,2


342,2

Т160.50-1



251,6

ТП160.50-3


497,3

Т160.50-2

3,5


342,2

ТП200.45-1


5,0

450,9

Т160.50-3



497,3

ТП200.45-2


562,5

ТБ40.50-2


0,38

19,9

ТП240.30-1


4,8

456,4

ТБ40.50-3



25,4

ТП240.30-2


547,0

ТБ50.50-2


0,58

26,9

ТБП100.50-2


2,1

89,4

ТБ50.50-3



32,3

ТБП100.50-3


126,7

ТБ60.50-2


0,68

36,6

ТБП120.50-1



133,5

ТБ60.50-3


43,6

ТБП120.50-2

2,7


191,3

ТБ80.50-2


1,2

68,3

ТБП120.50-3


276,2

ТБ80.50-3


85,6

ТБП140.50-1



196,1

ТБ100.50-2


1,9

88,2

ТБП140.50-2

3,4


279,9

ТБ100.50-3


123,7

ТБП140.50-3


381,8


ТБ120.50-1


132,5

ТБП160.50-1


253,6

ТБ120.50-2

2,5


188,4

ТБП160.50-2

4,0


344,8

ТБ120.50-3


278,4

ТБП160.50-3


501,4

ТБ140.50-1



197,2

ТСП100.35-2


1,6

64,3

ТБ140.50-2

2,9


280,5

ТСП100.35-3


91,8

ТБ140.50-3


388,6

ТСП100.50-2


2,2

89,5

ТБ160.50-1



256,3

ТСП100.50-3


126,9

ТБ160.50-2

3,6


346,9

ТСП120.35-1



105,6

ТБ160.50-3


513,1

ТСП120.35-2

2,0


147,5

ТС40.25-2


0,21

10,4

ТСП120.35-3


205,3

ТС40.25-3


13,3

ТСП120.50-1



142,5

ТС40.50-2


0,38

19,9

ТСП120.50-2

2,8


199,8

ТС40.50-3


25,4

ТСП120.50-3


283,9


ТС50.25-2


0,31

14,2

ТСП140.35-1



150,0

ТС50.25-3


16,9

ТСП140.35-2

2,5


210,4

ТС50.50-2


0,58

26,9

ТСП140.35-3


280,0

ТС50.50-3


32,3

ТСП140.50-1



205,4

ТС60.25-2


0,37

19,1

ТСП140.50-2

3,6


289,1

ТС60.25-3


22,7

ТСП140.50-3


390,0


ТС60.50-2


0,68

36,6

ТСП160.35-1



191,7

ТС60.50-3


43,6

ТСП160.35-2

3,0


257,1

ТС80.35-2


0,88

48,8

ТСП160.35-3


363,9

ТС80.35-3


61,1

ТСП160.50-1



264,3

ТС80.50-2


1,2

68,3

ТСП160.50-2

4,2


354,7

ТС80.50-3


85,6

ТСП160.50-3


509,6


ТС100.35-2


1,4

63,2

ТФП100.50-2


2,1

84,2

ТС100.35-3


88,8

ТФП100.50-3


117,9


ТС100.50-2


1,9

88,4

ТФП120.50-1



126,9

ТС100.50-3


123,9

ТФП120.50-2

2,8


180,1

ТС120.35-1


1,8

104,5

ТФП120.50-3


266,0

ТС120.35-2


144,7

ТФП140.50-1



188,6

ТС120.35-3


207,5

ТФП140.50-2

3,4


268,0

ТС120.50-1



141,5

ТФП140.50-3


371,1

ТС120.50-2

2,5


196,8

ТФП160.50-1



246,0

ТС120.50-3


286,1

ТФП160.50-2

4,0


331,5

ТС140.35-1



151,5

ТФП160.50-3


490,0

ТС140.35-2

2,1


210,9

ТФП200.45-1


4,7

438,1

ТС140.35-3


286,5

ТФП200.45-2


552,4


ТС140.50-1



207,8

ТФП240.30-1


4,4

442,8

ТС140.50-2

2,9


289,4

ТФП240.30-2


537,5

ТС140.50-3



396,5






ПРИЛОЖЕНИЕ 2

Обязательное

АРМИРОВАНИЕ ТРУБ


1. Армирование труб приведено:

типа Т - на черт. 11, 12;

типа ТБ - на черт. 13, 14;

типа ТС - на черт. 15, 16;

типа ТП - на черт. 17-19, 27;

типа ТБП - на черт. 20, 21;

типа ТСП - на черт. 22, 23;

типа ТФП - на черт. 24-27.

Примечания: 1. При формовании труб в вертикальном положении допускается опирать цилиндрические арматурные каркасы на поддон форм.

2. Для раструбных труб допускается раздельное армирование раструба и цилиндрической части трубы, при этом цилиндрический каркас должен устанавливаться на всю длину трубы.

3. В трубах типов ТС и ТСП с двойными каркасами допускается армирование втулочной части выполнять по черт. 28.

4. Допускается при соответствующем технико-экономическом обосновании армирование труб img112 1200 мм по другим, утвержденным в установленном порядке рабочим чертежам, которое обеспечивает выполнение требований настоящего стандарта по трещиностойкости, прочности и водонепроницаемости труб без увеличения материалоемкости, в том числе расхода стали.

АРМИРОВАНИЕ ТРУБ ТИПА Т

img113 = 400-1000 мм




Черт. 11








img115 = 1200-1600 мм




Черт. 12




АРМИРОВАНИЕ ТРУБ ТИПА ТБ

img117 = 400-1000 мм




Черт. 13








img119 = 1200-1600 мм




Черт. 14





АРМИРОВАНИЕ ТРУБ ТИПА ТC

img121 = 400-1000 мм




Черт. 15









img123 = 1200-1600 мм




Черт. 16







АРМИРОВАНИЕ ТРУБ ТИПА ТП

img125 = 1000 мм




Черт. 17







img127= 1200-1600 мм




Черт. 18







img129 = 2000-2400 мм




Черт. 19



АРМИРОВАНИЕ ТРУБ ТИПА ТБП

img131 = 1000 мм




Черт. 20








img133 = 1200-1600 мм




Черт. 21










АРМИРОВАНИЕ ТРУБ ТИПА ТСП

img135= 1000 мм




Черт. 22








img137 = 1200-1600 мм




Черт. 23






АРМИРОВАНИЕ ТРУБ ТИПА ТФП

img139 = 1000 мм




Черт. 24







img141 = 1200-1600 мм




Черт. 25








img143 = 2000-2400 мм




Черт. 26






Черт. 27












Вариант армирования труб типов ТС и ТСП


Черт. 28


2. Спецификация арматурных изделий и расход стали на одну трубу диаметром условного прохода до 1000 мм включ. приведены в табл. 14, а диаметром условного прохода 1200 и более - в табл. 15.


Таблица 14

Спецификация арматурных изделий и расход стали (кг) на одну трубу img147 до 1000 мм включ.


Марка трубы

Каркас

Изделия арматурные


Марка

Коли-

Арматура класса

Всего



чество

А-III

А-I

Вр-I





ГОСТ 5781

ГОСТ 6727





img148 6


Итого


Итого

img151 4

img152 5

Итого


Т40.50-2

КП1

1

-

-

-

10,2

10,2

9,8

-

9,8

20,0

Т40.50-3

КП2

1

-

-

-

10,2

10,2

-

15,4

15,4

25,6

Т50.50-2

КП3

1

-

-

-

10,3

10,3

-

17,0

17,0

27,3

Т50.50-3

КП4

1

-

-

-

10,3

10,3

-

22,0

22,0

32,3

Т60.50-2

КП5

1

-

-

-

12,5

12,5

-

24,2

24,2

36,7

Т60.50-3

КП6

1

-

-

-

12,5

12,5

-

30,7

30,7

43,2

Т80.50-2

КП7

1

53,7

-

53,7

14,9

14,9

-

-

-

68,6

Т80.50-3

КП8

1

69,8

-

69,8

14,9

14,9

-

-

-

84,7

Т100.50-2

КП9

1

66,8

-

66,8

21,8

21,8

-

-

-

88,6

Т100.50-3

КП10

1

-

103,8

103,8

21,8

21,8

-

-

-

125,6

ТБ40.50-2

КП59

1

-

-

-

10,3

10,3

9,6

-

9,6

19,9

ТБ40.50-3

КП60

1

-

-

-

10,3

10,3

-

15,1

15,1

25,4

ТБ50.50-2

КП63

1

-

-

-

10,3

10,3

-

16,6

16,6

26,9

ТБ50.50-3

КП64

1

-

-

-

10,3

10,3

-

22,0

22,0

32,3

ТБ60.50-2

КП67

1

-

-

-

12,6

12,6

-

24,0

24,0

36,6

ТБ60.50-3

КП68

1

-

-

-

12,6

12,6

-

31,0

31,0

43,6

ТБ80.50-2

КП71

1

53,4

-

53,4

14,9

14,9

-

-

-

68,3

ТБ80.50-3

КП72

1

70,7

-

70,7

14,9

14,9

-

-

-

85,6

ТБ100.50-2

КП75

1

66,4

-

66,4

21,8

21,8

-

-

-

88,2

ТБ100.50-3

КП76

1

-

101,9

101,9

21,8

21,8

-

-

-

123,7

ТС40.25-2

КП57

1

-

-

-

5,3

5,3

5,1

-

5,1

10,4

ТС40.25-3

КП58

1

-

-

-

5,3

5,3

-

8,0

8,0

13,3

ТС40.50-2

КП59

1

-

-

-

10,3

10,3

9,6

-

9,6

19,9

ТС40.50-3

КП60

1

-

-

-

10,3

10,3

-

15,1

15,1

25,4

ТС50.25-2

КП61

1

-

-

-

5,3

5,3

-

8,9

8,9

14,2

ТС50.25-3

КП62

1

-

-

-

5,3

5,3

-

11,6

11,6

16,9

ТС50.50-2

КП63

1

-

-

-

10,3

10,3

-

16,6

16,6

26,9

ТС50.50-3

КП64

1

-

-

-

10,3

10,3

-

22,0

22,0

32,3

ТС60.25-2

КП65

1

-

-

-

6,5

6,5

-

12,6

12,6

19,1

ТС60.25-3

КП66

1

-

-

-

6,5

6,5

-

16,2

16,2

22,7

ТС60.50-2

КП67

1

-

-

-

12,6

12,6

-

24,0

24,0

36,6

ТС60.50-3

КП68

1

-

-

-

12,6

12,6

-

31,0

31,0

43,6

ТС80.35-2

КП69

1

38,2

-

38,2

10,6

10,6

-

-

-

48,8

ТС80.35-3

КП70

1

50,5

-

50,5

10,6

10,6

-

-

-

61,1

ТС80.50-2

КП71

1

53,4

-

53,4

14,9

14,9

-

-

-

68,3

ТС80.50-3

КП72

1

70,7

-

70,7

14,9

14,9

-

-

-

85,6

ТС100.35-2

КП73

1

47,7

-

47,7

15,5

15,5

-

-

-

63,2

ТС100.35-3

КП74

1

-

73,3

73,3

15,5

15,5

-

-

-

88,8

ТС100.50-2

КП77

1

66,6

-

66,6

21,8

21,8

-

-

-

88,4

ТС100.50-3

КП78

1

-

102,1

102,1

21,8

21,8

-

-

-

123,9

ТП100.50-2

КП9

1

66,8

-

66,8

21,8

21,8

-

-

-

88,6

ТП100.50-3

КП10

1

-

103,8

103,8

21,8

21,8

-

-

-

125,6

ТБП100.50-2

КП24

1

67,4

-

67,4

22,0

22,0

-

-

-

89,4

ТБП100.50-3

КП25

1

-

104,7

104,7

22,0

22,0

-

-

-

126,7

ТСП100.35-2

КП35

1

48,6

-

48,6

15,7

15,7

-

-

-

64,3

ТСП100.35-3

КП36

1

-

76,1

76,1

15,7

15,7

-

-

-

91,8

ТСП100.50-2

КП37

1

67,5

-

67,5

22,0

22,0

-

-

-

89,5

ТСП100.50-3

КП38

1

-

104,9

104,9

22,0

22,0

-

-

-

126,9

ТФП100.50-2

КП146

1

63,2

-

63,2

21,0

21,0

-

-

-

84,2

ТФП100.50-3

КП147

1

-

96,9

96,9

21,0

21,0

-

-

-

117,9


Таблица 15

Спецификация арматурных изделий и расход стали (кг) на одну трубу img153 до 1200 мм и более


Марка трубы

Основной каркас

Каркас

Фиксатор

Изделия арматурные


наружный

внутренний

втулочной части

поперечного армирования


Арматура класса

Всего


Марка

Количество

Марка

Количество

Марка

Коли

чест-

во

Мар

ка

Коли-

чест-

во

Мар

ка

Коли

чест-

во

А-III

А-I

Вр-I













ГОСТ 5781

ГОСТ 6727















Итого

img156 6

img157 8

Итого


Итого


Т120.50-1

КП11

1

КП127

1

-

-

-

-

Ф1

60

87,0

-

87,0

42,9

-

42,9

2,4

2,4

132,3

Т120.50-2

КП12

1

КП128

1

-

-

-

-

Ф1

60

-

144,1

144,1

42,9

-

42,9

2,4

2,4

189,4

Т120.50-3

КП13

1

КП129

1

-

-

-

-

Ф1

60

-

228,4

228,4

42,9

-

42,9

2,4

2,4

273,7

Т140.50-1

КП14

1

КП133

1

-

-

-

-

Ф1

72

139,5

-

139,5

51,9

-

51,9

2,9

2,9

194,3

Т140.50-2

КП15

1

КП134

1

-

-

-

-

Ф1

72

-

223,4

223,4

51,9

-

51,9

2,9

2,9

278,2

Т140.50-3

КП16

1

КП135

1

-

-

-

-

Ф1

72

-

324,5

324,5

51,9

-

51,9

2,9

2,9

379,3

Т160.50-1

КП17

1

КП139

1

-

-

-

-

Ф2

78

192,1

-

192,1

56,4

-

56,4

3,1

3,1

251,6

Т160.50-2

КП18

1

КП140

1

-

-

-

-

Ф2

78

-

282,7

282,7

56,4

-

56,4

3,1

3,1

342,2

Т160.50-3

КП19

1

КП141

1

-

-

-

-

Ф2

78

-

437,8

437,8

56,4

-

56,4

3,1

3,1

497,3

ТБ120.50-1

КП82

1

КП109

1

-

-

-

-

Ф1

60

86,5

-

86,5

43,6

-

43,6

2,4

2,4

132,5

ТБ120.50-2

КП83

1

КП110

1

-

-

-

-

Ф1

60

-

142,4

142,4

43,6

-

43,6

2,4

2,4

188,4

ТБ120.50-3

КП84

1

КП111

1

-

-

-

-

Ф1

60

-

232,4

232,4

43,6

-

43,6

2,4

2,4

278,4

ТБ140.50-1

КП91

1

КП115

1

-

-

-

-

Ф1

72

141,3

-

141,3

53,0

-

53,0

2,9

2,9

197,2

ТБ140.50-2

КП92

1

КП116

1

-

-

-

-

Ф1

72

-

224,6

224,6

53,0

-

53,0

2,9

2,9

280,5

ТБ140.50-3

КП93

1

КП117

1

-

-

-

-

Ф1

72

-

332,7

332,7

53,0

-

53,0

2,9

2,9

388,6

ТБ160.50-1

КП100

1

КП121

1

-

-

-

-

Ф2

78

195,6

-

195,6

57,6

-

57,6

3,1

3,1

256,3

ТБ160.50-2

КП101

1

КП122

1

-

-

-

-

Ф2

78

-

286,2

286,2

57,6

-

57,6

3,1

3,1

346,9

ТБ160.50-3

КП102

1

КП123

1

-

-

-

-

Ф2

78

-

452,4

452,4

57,6

-

57,6

3,1

3,1

513,1

ТС120.35-1

КП79

1

КП106

1

К1

1

-

-

Ф1

50

61,7

8,8

70,5

32,0

-

32,0

2,0

2,0

104,5

ТС120.35-2

КП80

1

КП107

1

К1

1

-

-

Ф1

50

-

110,7

110,7

32,0

-

32,0

2,0

2,0

144,7

ТС120.35-3

КП81

1

КП108

1

К1

1

-

-

Ф1

50

-

173,5

173,5

32,0

-

32,0

2,0

2,0

207,5

ТС120.50-1

КП85

1

КП109

1

К1

1

-

-

Ф1

60

85,7

8,8

94,5

44,6

-

44,6

2,4

2,4

141,5

ТС120.50-2

КП86

1

КП110

1

К1

1

-

-

Ф1

60

-

149,8

149,8

44,6

-

44,6

2,4

2,4

196,8

ТС120.50-3

КП87

1

КП111

1

К1

1

-

-

Ф1

60

-

239,1

239,1

44,6

-

44,6

2,4

2,4

286,1

ТС140.35-1

КП88

1

КП112

1

К2

1

-

-

Ф1

60

100,3

10,0

110,3

38,8

-

38,8

2,4

2,4

151,5

ТС140.35-2

КП89

1

КП113

1

К2

1

-

-

Ф1

60

-

169,7

169,7

38,8

-

38,8

2,4

2,4

210,9

ТС140.35-3

КП90

1

КП114

1

К2

1

-

-

Ф1

60

-

245,3

245,3

38,8

-

38,8

2,4

2,4

286,5

ТС140.50-1

КП94

1

КП115

1

К2

1

-

-

Ф1

72

140,8

10,0

150,8

54,1

-

54,1

2,9

2,9

207,8

ТС140.50-2

КП95

1

КП116

1

К2

1

-

-

Ф1

72

-

232,4

232,4

54,1

-

54,1

2,9

2,9

289,4

ТС140.50-3

КП96

1

КП117

1

К2

1

-

-

Ф1

72

-

339,5

339,5

54,1

-

54,1

2,9

2,9

396,5

ТС160.35-1

КП97

1

КП118

1

К3

1

-

-

Ф2

65

139,1

11,4

150,5

42,3

-

42,3

2,6

2,6

195,4

ТС160.35-2

КП98

1

КП119

1

К3

1

-

-

Ф2

65

-

214,4

214,4

42,3

-

42,3

2,6

2,6

259,3

ТС160.35-3

КП99

1

КП120

1

К3

1

-

-

Ф2

65

-

330,6

330,6

42,3

-

42,3

2,6

2,6

375,5

ТС160.50-1

КП103

1

КП121

1

К3

1

-

-

Ф2

78

196,1

11,4

207,5

58,9

-

58,9

3,1

3,1

269,5

ТС160.50-2

КП104

1

КП122

1

К3

1

-

-

Ф2

78

-

294,8

294,8

58,9

-

58,9

3,1

3,1

356,8

ТС160.50-3

КП105

1

КП123

1

К3

1

-

-

Ф2

78

-

459,2

459,2

58,9

-

58,9

3,1

3,1

521,2

ТП120.50-1

КП11

1

КП127

1

-

-

-

-

Ф1

60

87,0

-

87,0

42,9

-

42,9

2,4

2,4

132,3

ТП120.50-2

КП12

1

КП128

1

-

-

-

-

Ф1

60

-

144,1

144,1

42,9

-

42,9

2,4

2,4

189,4

ТП120.50-3

КП13

1

КП129

1

-

-

-

-

Ф1

60

-

228,4

228,4

42,9

-

42,9

2,4

2,4

273,4

ТП140.50-1

КП14

1

КП133

1

-

-

-

-

Ф1

72

139,5

-

139,5

51,9

-

51,9

2,9

2,9

194,3

ТП140.50-2

КП15

1

КП134

1

-

-

-

-

Ф1

72

-

223,4

223,4

51,9

-

51,9

2,9

2,9

278,2

ТП140.50-3

КП16

1

КП135

1

-

-

-

-

Ф1

72

-

324,5

324,5

51,9

-

51,9

2,9

2,9

379,3

ТП160.50-1

КП17

1

КП139

1

-

-

-

-

Ф2

78

192,1

-

192,1

56,4

-

56,4

3,1

3,1

251,6

ТП160.50-2

КП18

1

КП140

1

-

-

-

-

Ф2

78

-

282,7

282,7

56,4

-

56,4

3,1

3,1

342,2

ТП160.50-3

КП19

1

КП141

1

-

-

-

-

Ф2

78

-

437,8

437,8

56,4

-

56,4

3,1

3,1

497,3

ТП200.45-1

КП20

1

КП142

1

-

-

К4

40

Ф2

96

-

336,3

336,3

72,8

38,0

110,8

3,8

3,8

450,9

ТП200.45-2

КП21

1

КП143

1

-

-

К4

40

Ф2

96

-

447,9

447,9

72,8

38,0

110,8

3,8

3,8

562,5

ТП240.30-1

КП22

1

КП144

1

-

-

К5

28

Ф3

76

-

363,3

363,3

57,7

31,6

89,3

3,8

3,8

456,4

ТП240.30-2

КП23

1

КП145

1

-

-

К5

28

Ф3

76

-

453,9

453,9

57,7

31,6

89,3

3,8

3,8

547,0

ТБП120.50-1

КП26

1

КП127

1

-

-

-

-

Ф1

60

88,0

-

88,0

43,1

-

43,1

2,4

2,4

133,5

ТБП120.50-2

КП27

1

КП128

1

-

-

-

-

Ф1

60

-

145,8

145,8

43,1

-

43,1

2,4

2,4

191,3

ТБП120.50-3

КП28

1

КП129

1

-

-

-

-

Ф1

60

-

230,7

230,7

43,1

-

43,1

2,4

2,4

276,2

ТБП140.50-1

КП29

1

КП133

1

-

-

-

-

Ф1

72

141,0

-

141,0

52,2

-

52,2

2,9

2,9

196,1

ТБП140.50-2

КП30

1

КП134

1

-

-

-

-

Ф1

72

-

224,8

224,8

52,2

-

52,2

2,9

2,9

279,9

ТБП140.50-3

КП31

1

КП135

1

-

-

-

-

Ф1

72

-

326,7

326,7

52,2

-

52,2

2,9

2,9

381,8

ТБП160.50-1

КП32

1

КП139

1

-

-

-

-

Ф2

78

193,7

-

193,7

56,8

-

56,8

3,1

3,1

253,6

ТБП160.50-2

КП33

1

КП140

1

-

-

-

-

Ф2

78

-

284,9

284,9

56,8

-

56,8

3,1

3,1

344,8

ТБП160.50-3

КП34

1

КП141

1

-

-

-

-

Ф2

78

-

441,5

441,5

56,8

-

56,8

3,1

3,1

501,4

ТСП120.35-1

КП39

1

КП124

1

К1

1

-

-

Ф1

50

63,4

8,8

72,2

31,4

-

31,4

2,0

2,0

105,6

ТСП120.35-2

КП40

1

КП125

1

К1

1

-

-

Ф1

50

-

114,1

114,1

31,4

-

31,4

2,0

2,0

147,5

ТСП120.35-3

КП41

1

КП126

1

К1

1

-

-

Ф1

50

-

171,9

171,9

31,4

-

31,4

2,0

2,0

205,3

ТСП120.50-1

КП42

1

КП127

1

К1

1

-

-

Ф1

60

87,2

8,8

96,0

44,1

-

44,1

2,4

2,4

142,5

ТСП120.50-2

КП43

1

КП128

1

К1

1

-

-

Ф1

60

-

153,3

153,3

44,1

-

44,1

2,4

2,4

199,8

ТСП120.50-3

КП44

1

КП129

1

К1

1

-

-

Ф1

60

-

237,4

237,4

44,1

-

44,1

2,4

2,4

283,9

ТСП140.35-1

КП45

1

КП130

1

К2

1

-

-

Ф1

60

99,6

10,0

109,6

38,0

-

38,0

2,4

2,4

150,0

ТСП140.35-2

КП46

1

КП131

1

К2

1

-

-

Ф1

60

-

170,0

170,0

38,0

-

38,0

2,4

2,4

210,4

ТСП140.35-3

КП47

1

КП132

1

К2

1

-

-

Ф1

60

-

239,6

239,6

38,0

-

38,0

2,4

2,4

280,0

ТСП140.50-1

КП48

1

КП133

1

К2

1

-

-

Ф1

72

139,2

10,0

149,2

53,3

-

53,3

2,9

2,9

205,4

ТСП140.50-2

КП49

1

КП134

1

К2

1

-

-

Ф1

72

-

232,9

232,9

53,3

-

53,3

2,9

2,9

289,1

ТСП140.50-3

КП50

1

КП135

1

К2

1

-

-

Ф1

72

-

333,8

333,8

53,3

-

53,3

2,9

2,9

390,0

ТСП160.35-1

КП51

1

КП136

1

К3

1

-

-

Ф2

65

136,3

11,4

147,7

41,4

-

41,4

2,6

2,6

191,7

ТСП160.35-2

КП52

1

КП137

1

К3

1

-

-

Ф2

65

-

213,1

213,1

41,4

-

41,4

2,6

2,6

257,1

ТСП160.35-3

КП53

1

КП138

1

К3

1

-

-

Ф2

65

-

319,9

319,9

41,4

-

41,4

2,6

2,6

363,9

ТСП160.50-1

КП54

1

КП139

1

К3

1

-

-

Ф2

78

191,8

11,4

203,2

58,0

-

58,0

3,1

3,1

264,3

ТСП160.50-2

КП55

1

КП140

1

К3

1

-

-

Ф2

78

-

293,6

293,6

58,0

-

58,0

3,1

3,1

354,7

ТСП160.50-3

КП56

1

КП141

1

К3

1

-

-

Ф2

78

-

448,5

448,5

58,0

-

58,0

3,1

3,1

509,6

ТФП120.50-1

КП148

1

КП161

1

-

-

-

-

Ф1

60

82,4

-

82,4

42,1

-

42,1

2,4

2,4

126,9

ТФП120.50-2

КП149

1

КП162

1

-

-

-

-

Ф1

60

-

135,6

135,6

42,1

-

42,1

2,4

2,4

180,1

ТФП120.50-3

КП150

1

КП163

1

-

-

-

-

Ф1

60

-

221,5

221,5

42,1

-

42,1

2,4

2,4

266,0

ТФП140.50-1

КП151

1

КП164

1

-

-

-

-

Ф1

72

134,6

-

134,6

51,1

-

51,1

2,9

2,9

188,6

ТФП140.50-2

КП152

1

КП165

1

-

-

-

-

Ф1

72

-

214,0

214,0

51,1

-

51,1

2,9

2,9

268,0

ТФП140.50-3

КП153

1

КП166

1

-

-

-

-

Ф1

72

-

317,1

317,1

51,1

-

51,1

2,9

2,9

371,1

ТФП160.50-1

КП154

1

КП167

1

-

-

-

-

Ф2

78

187,4

-

187,4

55,5

-

55,5

3,1

3,1

246,0

ТФП160.50-2

КП155

1

КП168

1

-

-

-

-

Ф2

78

-

272,9

272,9

55,5

-

55,5

3,1

3,1

331,5

ТФП160.50-3

КП156

1

КП169

1

-

-

-

-

Ф2

78

-

431,4

431,4

55,5

-

55,5

3,1

3,1

490,0

ТФП200.45-1

КП157

1

КП170

1

-

-

К4

40

Ф2

96

-

324,8

324,8

71,5

38,0

109,5

3,8

3,8

438,1

ТФП200.45-2

КП158

1

КП171

1

-

-

К4

40

Ф2

96

-

439,1

439,1

71,5

38,0

109,5

3,8

3,8

552,4

ТФП240.30-1

КП159

1

КП172

1

-

-

К5

28

Ф3

76

-

351,5

351,5

55,9

31,6

87,5

3,8

3,8

442,8

ТФП240.30-2

КП160

1

КП173

1

-

-

К5

28

Ф3

76

-

446,2

446,2

55,9

31,6

87,5

3,8

3,8

537,5


3. Форма и размеры арматурных каркасов приведены на черт. 29-37 и в табл. 16, 17.


Спецификация и расход стали на арматурные изделия приведены в табл. 18.


Примечания: 1. Допускается изготовление двухзаходной спирали при условии обеспечения замкнутого витка на концах каркаса.

2. Допускается по согласованию с институтом "Мосинжпроект" Главмосархитектуры Мосгорисполкома изменение арматуры каркасов труб при условии сохранения формы, диаметра и длины каркаса и без увеличения расхода стали.

Каркасы КП1-КП23




Черт. 29


Каркасы КП24-КП56




Черт. 30




Каркасы КП57-КП78




Черт. 31


Каркасы КП79-КП105




Черт. 32


Каркасы КП106-КП123




Черт. 33







Каркасы КП124-КП145




Черт. 34




Каркасы КП146-КП173




Черт. 35


Каркасы К1-К3




Черт. 36



Каркасы К4, К5




Черт. 37


Таблица 16

Размеры арматурных каркасов КП1 - КП173

Размеры, мм



Марка

каркаса


























Число шагов спиральной арматуры

















КП1


430

440


580

590


70


90


15


50






69



КП2


441


591











40°

КП3


540


551


710


721

80


100


35

75


5095


2

60



КП4





60



65





80


КП5


640


651


810


821

65


95

30

63





74


32°44’

КП6





50


40

65



96



КП7


858


870


1068


1080

60


120

40

70





79


27°42’

КП8





45


10

33





106


КП9


1068

1080


1318

1330

60


135

25

55





79


24°

КП10


1082


1332

70


75

110

5105


3


67


КП11



1370



1640

115



30

88





41



КП12

1358



1372

1628



1642

125

155


120

183





37

18°57’


КП13





75


20

57



63



КП14



1570



1840

80



25

65





59



КП15

1558



1572

1828



1842

90

155



65

110





52

15°39’


КП16





60



95


5105


3

78


КП17



1790



2080

65



55

88





72



КП18

1778



1792

2068



2082

80

165


15

55





59

14°24’


КП19





50


35

60




94


КП20


2194


2208


2514


2528

75


185

35

73


4625



56


11°37’

КП21





55


-

28



77



КП22


2634


2648


2994


3008

55


190

-

28


3135


4

49


9°44’

КП23





43


29

51



62



КП24


1068

1080


1298

1310

60


135

15

45


5155



80


24°

КП25


1082


1312

70


55

90




68


КП26



1370



1620

115



100

158





41



КП27

1358



1372

1608



1622

125

145


65

128

5165




38

18°57’


КП28





75


15

53




64


КП29



1570



1826

80



15

55





60



КП30

1558



1572

1814



1828

90

150


45

90

5170




53

15°39’


КП31





60


15

45




80


КП32



1790



2066

65



10

43





74



КП33

1778



1792

2054



2068

80

155



20

60

5180




60

14°24’


КП34





50



45




96


КП35



1080



1310

60



25

55


3665



55



КП36


1068

1082


1298

1312

70


135

35

70




47


24°

КП37



1080



1310

60



25

55


5165



80



КП38


1082


1312

70


65

100



3

68


КП39



1370



1620

115



-

58





28



КП40




1372




1622

125



95

158

3570




25



КП41


1358



1608


75


145

70

108




42


18°57’

КП42



1370



1620

115



120

178





40



КП43




1372




1622

125



95

158

5070




37



КП44





75


70

108




62


КП45



1570



1826

80



25

65





40



КП46




1572




1828

90



75

120

3580




35



КП47


1558



1814


60


150

45

75




53


15°39’

КП48



1570



1826

80



85

125





58



КП49




1572




1828

90




45

90

5080




52



КП50





60



75




78


КП51



1790



2066

65



35

88





49



КП52

1778



1792

2054



2068

80

155



20

60

3580




40

14°24’


КП53





50



45




64


КП54

1778

1790

2054

2066

65



40

73



3


72



КП55




1792




2068

80

155


-

40

5080




59

14°24’


КП56







50


20

45



94


КП57


430

440


622

614






47


85


2637




36



КП58


441


615

70









КП59



440



614






25



5135




72

40°


КП60


441


615





60









КП61









80



20


2650




32



КП62


540


551


762


755

60



-

30




43



КП63









80




40

80


5150



63



КП64





60




70




84


КП65









65



45

78


2650



39



КП66


640


651


862


855

50



30

55




51


32°44’

КП67









65



10

43


5150



78



КП68





50



30

55




101


КП69









60



40

70


3650



59



КП70


858


870


1108


1102

45



25

48




79


27°42’

КП71









60




40

70


5150



84



КП72





45




63




112


КП73



1080



1366

60



50

80


3660



59



КП74



1082



1368

70



20

55




51



КП75


1068

1080


1374

1366

60

-


40

70


5150



84


24°

КП76



1082



1368

70



40

75




72



КП77



1080



1366

60




50

58


5160

-


84



КП78


1082


1368

70




85




72


КП79



1370



1680

115



42

100





30



КП80




1372




1682

125



117

180

3562




27



КП81







75



42

80




46



КП82



1370



1680

115



30

88





44



КП83

1358



1372

1686



1682

125



90

153

5160




40

18°57’


КП84







75



65

103




67



КП85



1370



1680

115



47

105





43



КП86




1372




1682

125



117

180

5062




39



КП87





75



42

80




66


КП88



1570



1880

80



62

102





43



КП89




1572




1882

90



82

127

3567




38



КП90


1558



1886


60



22

52




58


15°39’

КП91



1570



1880

80





105





63



КП92




1572




1882

90



65


110

5165




56



КП93





60




95




84


КП94



1570



1880

80



42

82





62



КП95

1558



1572




1882

90



52

97

5067




55

15°39’


КП96






60



22

52




83


КП97



1790



2110

65



57

90





53



КП98




1792




2112

80



62

102

3572




43



КП99





2116


50



52

77




69



КП100



1790



2110

65



35

68





78



КП101

1778



1792




2112

80



65

105

5175




63

14°24’


КП102







50



55

80




101



КП103



1790



2110

65



35

68





78



КП104




1792




2112

80



42

82

5072




62



КП105





50



52

77




99


КП106



1262



1572

115



27

85





31



КП107




1264




1574

125



92

155

3662




28



КП108


1250



1578


75



67

105




47


18°57’

КП109



1262



1572

115



30

88





44



КП110




1264




1574

125



90

153

5160




40



КП111





75



65

103




67


КП112



1462



1772

80



87

127





44



КП113




1464




1774

90



97

142

3672




39



КП114


1450



1778


60

-


67

97


-


59

15°39’


КП115



1462



1772

80





105





63



КП116




1464




1774

90



65


110

5165




56



КП117





60




95




84


КП118



1662



1982

65



32

65





55



КП119




1664




1984

80



87

127

3677




44



КП120


1650



1988


50



57

82




71


14°24’

КП121



1662



1982

65



35

68





78



КП122




1664




1984

80



65

105

5175




63



КП123





50



55

80




101


КП124



1262





115



90

148





29



КП125




1264





125




50

113

3495




27



КП126


1250






75




88




45


18°57’

КП127



1262





115



95

153





42



КП128




1264





125




50

113

4995




39



КП129







75




88




65


КП130



1462

-


-


80



65

105





42



КП131


1450


1464





90



95

140

3495




37


15°39’

КП132








60



65

95




56



КП133


1462



80


45

85

4995



61


КП134


1450


1464





90




65

110


4995



54


15°39’

КП135







60




95




81


КП136



1662





65




45

78





52



КП137




1664





80




105

3495




42



КП138


1650






50



25

50




68


14°24’

КП139



1662





65



50

83





75



КП140




1664





80



45

85

4995




61



КП141







50



25

50




98


КП142


2066


2080





75



-

38


4495



59


11°37’

КП143








55



25

53




80


КП144


2466


2480








65

93


2995



52


9°44’

КП145







43



-

22




68


КП146


1068

1080





60



55

85


4985



81


24°

КП147


1082





70



15

50




70


КП148



1370





115



110

168





42



КП149

1358



1372





125




65

190





39

18°57’


КП150







75




103





65


КП151



1570





80



60

100


5010



61



КП152

1558



1572





90



80

125





54

15°39’


КП153







60



20

50





82


КП154



1790

-


-


65

-


-

33



-


76



КП155

1778



1792





80



60

100





61

14°24’


КП156







50



40

65




98


КП157


2194


2208





75



15

53


4510



59


11°37’

КП158








55



40

67




80


КП159


2634


2648








25

53


3010



53


9°44’

КП160







43



16

37




68


КП161



1262





115



90

148





42



КП162

1250



1264





125




45

107





39

18°57’


КП163







75




82





65


КП164



1462





80



40

80


4990



61



КП165

1450



1464





90



60

105





54

15°39’


КП166







60



-

30





82


КП167



1662





65



45

78





75



КП168

1650



1664





80



40

80





61

14°24’


КП169







50



20

45




98


КП170


2066


2080





75



65

103


4485



58


11°37’

КП171








55



15

42




80


КП172


2466


2480








-

28


2985



53


9°44’

КП173





43


34

55




67



Таблица 17

Размеры, мм


Марка каркаса

с


Число шагов n

К1

25

4450

22

К2

40

5080

25

К3

85

5770

28



Таблица 18


Спецификация и расход стали на одно арматурное изделие


Марка изде-

лия

Пози-

ция

Эскиз стержня (размеры в мм)

Диа-

метр, мм

Длина,

мм

Коли-

чество

Общая

длина, м

Расход стали








Диа-

метр, мм

Масса пози-

ции, кг

Масса изде-

лия, кг

КП1

1


4ВрI

106660

1

106,7

4ВрI

9,8

20,0


2


6АI

5126

9

46,1

6АI

10,2


КП2

3


5ВрI

106900

1

106,9

5ВрI

15,4

25,6


2

См. КП1

6АI

5126

9

46,1

6АI

10,2


КП3

4


5ВрI

118140

1

118,1

5ВрI

17,0

27,3


5


6АI

5131

9

46,2

6АI

10,3


КП4

6


5ВрI

153010

1

153,0

5ВрI

22,0

32,3


5

См. КП3

6АI

5131

9

46,2

6АI

10,3


КП5

7


5ВрI

167850

1

167,8

5ВрI

24,2

36,7


5

См. КП3

6АI

5131

11

56,4

6АI

12,5


КП6

8


5ВрI

213540

1

213,5

5ВрI

30,7

43,2


5

См. КП3

6АI

5131

11

56,4

6АI

12,5


КП7

9


6АIII

241710

1

241,7

6АIII

53,7

68,7


10





6АI

5148

13

66,9

6АI

14,9


КП8

11


6АIII

314290

1

314,3

6АIII

69,8

84,7


10

См. КП7

6АI

5148

13

66,9

6АI

14,9


КП9

12


6АIII

300930

1

300,9

6АIII

66,8

88,6


13




6АI

5157

19

98,0

6АI

21,8


КП10

14


8АIII

262870

1

262,9

8АIII

103,8

125,6


13

См. КП9

6АI

5157

19

98,0

6АI

21,8


КП11

15


6АIII

214320

1

214,3

6АIII

47,6

69,4


16




6АI

5161

19

98,1

6АI

21,8


КП12

17


8АIII

200385

1

200,4

8АIII

79,2

101,0


16

См. КП11

6АI

5161

19

98,1

6АI

21,8


КП13

18


8АIII

309455

1

309,5

8АIII

122,3

144,1


16

См. КП11

6АI

5161

19

98,1

6АI

21,8


КП14

19


6АIII

336660

1

336,7

6АIII

74,7

101,1


16

См. КП11

6АI

5161

23

118,7

6АI

26,4


КП15

20


8АIII

304505

1

304,5

8АIII

120,3

146,7


16

См. КП11

6АI

5161

23

118,7

6АI

26,4


КП16

21


8АIII

434770

1

434,8

8АIII

171,7

198,1


16

См. КП11

6АI

5161

23

118,7

6АI

26,4


КП17

22


6АIII

459610

1

459,6

6АIII

102,0

130,7


23


6АI

5165

25

129,1

6АI

28,7


КП18

24


8АIII

383285

1

383,3

8АIII

151,4

180,1


23

См. КП17

6АI

5165

25

129,1

6АI

28,7


КП19

25


8АIII

583115

1

583,1

8АIII

230,3

259,0


23

См. КП17

6АI

5165

25

129,1

6АI

28,7


КП20

26


8АIII

452820

1

452,8

8АIII

178,9

211,2


27


6АI

4691

31

145,4

6АI

32,3


КП21

28


8АIII

595255

1

595,3

8АIII

235,1

267,4


27

См. КП20

6АI

4691

31

145,4

6АI

32,3


КП22

29


8АIII

489910

1

489,9

8АIII

193,5

219,9


30


6АI

3210

37

118,8

6АI

26,4


КП23

31


8АIII

603895

1

603,9

8АIII

238,5

264,9


30

См. КП22

6АI

3210

37

118,8

6АI

26,4


КП24

32


6АIII

303400

1

303,4

6АIII

67,4

89,4


33


6АI

5203

19

98,9

6АI

22,0


КП25

34


8АIII

264980

1

265,0

8АIII

104,7

126,7


33

См. КП24

6АI

5203

19

98,9

6АI

22,0


КП26

35


6АIII

218960

1

219,0

6АIII

48,6

70,6


36


6АI

5217

19

99,1

6АI

22,0


КП27

37


8АIII

204820

1

204,8

8АIII

80,9

102,9


36

См. КП26

6АI

5217

19

99,1

6АI

22,0


КП28

38


8АIII

315500

1

315,5

8АIII

124,6

146,6


36

См. КП26

6АI

5217

19

99,1

6АI

22,0


КП29

39


6АIII

343190

1

343,2

6АIII

76,2

102,9


40


6АI

5223

23

120,1

6АI

26,7


КП30

41


8АIII

308115

1

308,1

8АIII

121,7

148,4


40

См. КП29

6АI

5223

23

120,1

6АI

26,7


КП31

42


8АIII

440210

1

440,2

8АIII

173,9

200,6


40

См. КП29

6АI

5223

23

120,1

6АI

26,7


КП32

43


6АIII

466720

1

466,7

6АIII

103,6

132,7


44


6АI

5237

25

130,9

6АI

29,1


КП33

45


8АIII

388955

1

389,0

8АIII

153,6

182,7


44

См. КП32

6АI

5237

25

130,9

6АI

29,1


КП34

46


8АIII

592440

1

592,4

8АIII

234,0

263,1


44

См. КП32

6АI

5237

25

130,9

6АI

29,1


КП35

47


6АIII

219145

1

219,1

6АIII

48,6

64,3


48


6АI

3713

19

70,5

6АI

15,7


КП36

49


8АIII

192620

1

192,6

8АIII

76,1

91,8


48

См. КП35

6АI

3713

19

70,5

6АI

15,7


КП37

50


6АIII

303970

1

304,0

6АIII

67,5

89,5


51


6АI

5213

19

99,1

6АI

22,0


КП38

52


8АIII

265460

1

265,5

8АIII

104,9

126,9


51

См. КП37

6АI

5213

19

99,1

6АI

22,0


КП39

53


6АIII

159260

1

159,3

6АIII

35,4

50,7


54


6АI

3622

19

68,8

6АI

15,3


КП40

55


8АIII

149825

1

149,8

8АIII

59,2

74,5


54

См. КП39

6АI

3622

19

68,8

6АI

15,3


КП41

56


8АIII

223825

1

223,8

8АIII

88,4

103,7


54

См. КП39

6АI

3622

19

68,8

6АI

15,3


КП42

57


6АIII

215385

1

215,4

6АIII

47,8

69,4


58


6АI

5122

19

97,3

6АI

21,6


КП43

59


8АIII

201545

1

201,5

8АIII

79,6

101,2


58

См. КП42

6АI

5122

19

97,3

6АI

21,6


КП44

60


8АIII

310025

1

310,0

8АIII

122,5

144,1


58

См. КП42

6АI

5122

19

97,3

6АI

21,6


КП45

61


6АIII

242700

1

242,7

6АIII

53,9

72,5


62


6АI

3633

23

83,6

6АI

18,6


КП46

63


8АIII

220860

1

220,9

8АIII

87,3

105,9


62

См. КП45

6АI

3633

23

83,6

6АI

18,6


КП47

64


8АIII

309335

1

309,3

8АIII

122,2

140,8


62

См. КП45

6АI

3633

23

83,6

6АI

18,6


КП48

65


6АIII

335175

1

335,2

6АIII

74,4

100,6


66


6АI

5133

23

118,1

6АI

26,2


КП49

67


8АIII

303175

1

303,2

8АIII

119,8

146,0


66

См. КП48

6АI

5133

23

118,1

6АI

26,2


КП50

68


8АIII

432805

1

432,8

8АIII

171,0

197,2


66

См. КП48

6АI

5133

23

118,1

6АI

26,2


КП51

69


6АIII

328305

1

328,3

6АIII

72,9

93,1


70


6АI

3637

25

90,9

6АI

20,2


КП52

71


8АIII

276380

1

276,4

8АIII

109,2

129,4


70

См. КП51

6АI

3637

25

90,9

6АI

20,2


КП53

72


8АIII

412320

1

412,3

8АIII

162,9

183,1


70

См. КП51

6АI

3637

25

90,9

6АI

20,2


КП54

73


6АIII

458070

1

458,1

6АIII

101,7

130,2


74


6АI

5137

25

128,4

6АI

28,5


КП55

75


8АIII

381920

1

381,9

8АIII

150,9

179,4


74

См. КП54

6АI

5137

25

128,4

6АI

28,5


КП56

76


8АIII

581190

1

581,2

8АIII

229,6

258,1


74

См. КП54

6АI

5137

25

128,4

6АI

28,5


КП57

77


4ВрI

55410

1

55,4

4ВрI

5,1

10,4


78


6АI

2652

9

23,9

6АI

5,3


КП58

79


5ВрI

55530

1

55,5

5ВрI

8,0

13,3


78

См. КП57

6АI

2652

9

23,9

6АI

5,3


КП59

80


4ВрI

104680

1

104,7

4ВрI

9,6

19,9


81


6АI

5147

9

46,3

6АI

10,3


КП60

82


5ВрI

104915

1

104,9

5ВрI

15,1

25,4


81

См. КП59

6АI

5147

9

46,3

6АI

10,3


КП61

83


5ВрI

61550

1

61,6

5ВрI

8,9

14,2


84


6АI

2664

9

24,0

6АI

5,3


КП62

85


5ВрI

80780

1

80,8

5ВрI

11,6

16,9


84

См. КП61

6АI

2664

9

24,0

6АI

5,3


КП63

86


5ВрI

115640

1

115,6

5ВрI

16,6

26,9


87


6АI

5164

9

46,5

6АI

10,3


КП64

88


5ВрI

152820

1

152,8

5ВрI

22,0

32,3


87

См. КП63

6АI

5164

9

46,5

6АI

10,3


КП65

89


5ВрI

87830

1

87,8

5ВрI

12,6

19,1


84

См. КП61

6АI

2664

11

29,3

6АI

6,5


КП66

90


5ВрI

112830

1

112,8

5ВрI

16,2

22,7


84

См. КП61

6АI

2664

11

29,3

6АI

6,5


КП67

91


5ВрI

166490

1

166,5

5ВрI

24,0

36,6


87

См. КП63

6АI

5164

11

56,8

6АI

12,6


КП68

92


5ВрI

215090

1

215,1

5ВрI

31,0

43,6


87

См. КП63

6АI

5164

11

56,8

6АI

12,6


КП69

93


6АIII

172190

1

172,2

6АIII

38,2

48,8


94


6АI

3666

13

47,7

6АI

10,6


КП70

95


6АIII

227280

1

227,3

6АIII

50,5

61,1


94

См. КП69

6АI

3666

13

47,7

6АI

10,6


КП71

96


6АIII

240520

1

240,5

6АIII

53,4

68,3


97


6АI

5166

13

67,2

6АI

14,9


КП72

98


6АIII

318390

1

318,4

6АIII

70,7

85,6


97

См. КП71

6АI

5166

13

67,2

6АI

14,9


КП73

99


6АIII

214955

1

215,0

6АIII

47,7

63,2


100


6АI

3679

19

69,9

6АI

15,5


КП74

101


8АIII

185620

1

185,6

8АIII

73,3

88,8


100

См. КП73

6АI

3679

19

69,9

6АI

15,5


КП75

102


6АIII

299235

1

299,2

6АIII

66,4

88,2


103


6АI

5169

19

98,2

6АI

21,8


КП76

104


8АIII

257960

1

258,0

8АIII

101,9

123,7


103

См. КП75

6АI

5169

19

98,2

6АI

21,8


КП77

105


6АIII

299780

1

299,8

6АIII

66,6

88,4


106


6АI

5179

19

98,4

6АI

21,8


КП78

107


8АIII

258455

1

258,5

8АIII

102,1

123,9


106

См. КП77

6АI

5179

19

98,4

6АI

21,8


КП79

108


6АIII

142730

1

142,7

6АIII

31,7

46,8


109


6АI

3582

19

68,1

6АI

15,1


КП80

110


8АIII

132405

1

132,4

8АIII

52,3

67,4


109

См. КП79

6АI

3582

19

68,1

6АI

15,1


КП81

111


8АIII

214250

1

214,3

8АIII

84,6

99,7


109

См. КП79

6АI

3582

19

68,1

6АI

15,1


КП82

112


6АIII

202500

1

202,5

6АIII

45,0

66,8


113


6АI

5180

19

98,4

6АI

21,8


КП83

114


8АIII

187490

1

187,5

8АIII

74,1

95,9


113

См. КП82

6АI

5180

19

98,4

6АI

21,8


КП84

115


8АIII

306095

1

306,1

8АIII

120,9

142,7


113

См. КП82

6АI

5180

19

98,4

6АI

21,8


КП85

116


6АIII

198855

1

198,9

6АIII

44,2

65,6


117


6АI

5082

19

96,6

6АI

21,4


КП86

118


8АIII

184125

1

184,1

8АIII

72,7

94,1


117

См. КП85

6АI

5082

19

96,6

6АI

21,4


КП87

119


8АIII

300450

1

300,5

8АIII

118,7

140,1


117

См. КП85

6АI

5082

19

96,6

6АI

21,4


КП88

120


6АIII

230640

1

230,6

6АIII

51,2

69,5


121


6АI

3587

23

82,5

6АI

18,3


КП89

122


8АIII

206340

1

206,3

8АIII

81,5

99,8


121

См. КП88

6АI

3587

23

82,5

6АI

18,3


КП90

123


8АIII

304110

1

304,1

8АIII

120,1

138,4


121

См. КП88

6АI

3587

23

82,5

6АI

18,3


КП91

124


6АIII

329465

1

329,5

6АIII

73,1

99,6


125


6АI

5185

23

119,3

6АI

26,5


КП92

126


8АIII

294285

1

294,3

8АIII

116,2

142,7


125

См. КП91

6АI

5185

23

119,3

6АI

26,5


КП93

127


8АIII

436000

1

436,0

8АIII

172,2

198,7


125

См. КП91

6АI

5185

23

119,3

6АI

26,5


КП94

128


6АIII

327115

1

327,1

6АIII

72,6

98,6


129


6АI

5087

23

117,0

6АI

26,0


КП95

130


8АIII

288655

1

288,7

8АIII

114,0

140,0


129

См. КП94

6АI

5087

23

117,0

6АI

26,0


КП96

131


8АIII

427555

1

427,6

8АIII

168,9

194,9


129

См. КП94

6АI

5087

23

117,0

6АI

26,0


КП97

132


6АIII

320230

1

320,2

6АIII

71,1

91,1


133


6АI

3593

25

89,8

6АI

20,0


КП98

134


8АIII

262695

1

262,7

8АIII

103,8

123,8


133

См. КП97

6АI

3593

25

89,8

6АI

20,0


КП99

135


8АIII

412905

1

412,9

8АIII

163,1

183,1


133

См. КП97

6АI

3593

25

89,8

6АI

20,0


КП100

136


6АIII

456895

1

456,9

6АIII

101,4

130,2


137


6АI

5196

25

129,9

6АI

28,8


КП101

138


8АIII

375445

1

375,4

8АIII

148,3

177,1


137

См. КП100

6АI

5196

25

129,9

6АI

28,8


КП102

139


8АIII

593373

1

593,4

8АIII

234,4

263,2


137

См. КП100

6АI

5196

25

129,9

6АI

28,8


КП103

140


6АIII

458910

1

458,9

6АIII

101,9

130,2


141


6АI

5093

25

127,3

6АI

28,3


КП104

142


8АIII

368240

1

368,2

8АIII

145,5

173,8


141

См. КП103

6АI

5093

25

127,3

6АI

28,3


КП105

143


8АIII

581775

1

581,8

8АIII

229,8

258,1


141

См. КП103

6АI

5093

25

127,3

6АI

28,3


КП106

144


6АIII

135160

1

135,2

6АIII

30,0

45,5


145


6АI

3682

19

70,0

6АI

15,5


КП107

146


8АIII

125435

1

125,4

8АIII

49,6

65,1


145

См. КП106

6АI

3682

19

70,0

6АI

15,5


КП108

147


8АIII

203000

1

203,0

8АIII

80,2

95,7


145

См. КП106

6АI

3682

19

70,0

6АI

15,5


КП109

148


6АIII

186800

1

186,8

6АIII

41,5

63,3


113

См. КП82

6АI

5180

19

98,4

6АI

21,8


КП110

149


8АIII

173010

1

173,1

8АIII

68,3

90,1


113

См. КП82

6АI

5180

19

98,4

6АI

21,8


КП111

150


8АIII

282410

1

282,4

8АIII

111,6

133,4


113

См. КП82

6АI

5180

19

98,4

6АI

21,8


КП112

151


6АIII

221145

1

221,1

6АIII

49,1

68,0


152


6АI

3692

23

84,9

6АI

18,9


КП113

153


8АIII

197895

1

197,9

8АIII

78,2

97,1


152

См. КП112

6АI

3692

23

84,9

6АI

18,9


КП114

154


8АIII

291750

1

291,8

8АIII

115,2

134,1


152

См. КП112

6АI

3692

23

84,9

6АI

18,9


КП115

155


6АIII

307145

1

307,1

6АIII

68,2

94,7


125

См. КП91

6АI

5185

23

119,3

6АI

26,5


КП116

156


8АIII

274440

1

274,4

8АIII

108,4

134,9


125

См. КП91

6АI

5185

23

119,3

6АI

26,5


КП117

157


8АIII

406570

1

406,6

8АIII

160,6

187,1


125

См. КП91

6АI

5185

23

119,3

6АI

26,5


КП118

158


6АIII

306200

1

306,2

6АIII

68,0

88,5


159


6АI

3698

25

92,5

6АI

20,5


КП119

160


8АIII

251180

1

251,2

8АIII

99,2

119,7


159

См. КП118

6АI

3698

25

92,5

6АI

20,5


КП120

161


8АIII

394990

1

395,0

8АIII

156,0

176,5


159

См. КП118

6АI

3698

25

92,5

6АI

20,5


КП121

162


6АIII

424520

1

424,5

6АIII

94,2

123,0


137

См. КП100

6АI

5196

25

129,9

6АI

28,8


КП122

163


8АIII

349050

1

349,1

8АIII

137,9

166,7


137

См. КП100

6АI

5196

25

129,9

6АI

28,8


КП123

164


8АIII

551620

1

551,6

8АIII

217,9

246,7


137

См. КП100

6АI

5196

25

129,9

6АI

28,8


КП124

165


6АIII

125975

1

126,0

6АIII

28,0

42,7


166


6АI

3495

19

66,4

6АI

14,7


КП125

167


8АIII

116750

1

116,8

8АIII

46,1

60,8


166


6АI

3495

19

66,4

6АI

14,7


КП126

168


8АIII

189300

1

189,3

8АIII

74,8

89,5


166


6АI

3495

19

66,4

6АI

14,7


КП127

169


6АIII

177710

1

177,7

6АIII

39,4

60,5


170


6АI

4995

19

94,9

6АI

21,1


КП128

171


8АIII

164400

1

164,4

8АIII

64,9

86,0


170


6АI

4995

19

94,9

6АI

21,1


КП129

172


8АIII

268705

1

268,7

8АIII

106,1

127,2


170


6АI

4995

19

94,9

6АI

21,1


КП130

173


6АIII

205820

1

205,8

6АIII

45,7

63,5


166


6АI

3495

23

80,4

6АI

17,8


КП131

174


8АIII

184275

1

184,3

8АIII

72,8

90,6


166


6АI

3495

23

80,4

6АI

17,8


КП132

175


8АIII

271785

1

271,8

8АIII

107,4

125,2


166


6АI

3495

23

80,4

6АI

17,8


КП133

176


6АIII

291945

1

291,9

6АIII

64,8

90,3


170


6АI

4995

23

114,9

6АI

25,5


КП134

177


8АIII

260910

1

260,9

8АIII

103,1

128,6


170


6АI

4995

23

114,9

6АI

25,5


КП135

178


8АIII

386860

1

386,9

8АIII

152,8

178,3


170


6АI

4995

23

114,9

6АI

25,5


КП136

179


6АIII

285545

1

285,5

6АIII

63,4

82,8


166


6АI

3495

25

87,4

6АI

19,4


КП137

180


8АIII

234265

1

234,3

8АIII

92,5

111,9


166


6АI

3495

25

87,4

6АI

19,4


КП138

181


8АIII

368580

1

368,6

8АIII

145,6

165,0


166


6АI

3495

25

87,4

6АI

19,4


КП139

182


6АIII

406030

1

406,0

6АIII

90,1

117,8


170


6АI

4995

25

124,9

6АI

27,7


КП140

183


8АIII

332500

1

332,5

8АIII

131,3

159,0


170


6АI

4995

25

124,9

6АI

27,7


КП141

184


8АIII

525415

1

525,4

8АIII

207,5

235,2


170


6АI

4995

25

124,9

6АI

27,7


КП142

185


8АIII

398635

1

398,6

8АIII

157,4

188,3


186


6АI

4495

31

139,3

6АI

30,9


КП143

187


8АIII

538810

1

538,8

8АIII

212,8

243,7


186


6АI

4495

31

139,3

6АI

30,9


КП144

188


8АIII

429910

1

429,9

8АIII

169,8

194,4


189


6АI

2995

37

110,8

6АI

24,6


КП145

190


8АIII

545370

1

545,4

8АIII

215,4

240,0


189


6АI

2995

37

110,8

6АI

24,6


КП146

191


6АIII

284730

1

284,7

6АIII

63,2

84,2


192


6АI

4985

19

94,7

6АI

21,0


КП147

193


8АIII

245440

1

245,4

8АIII

96,9

117,9


192


6АI

4985

19

94,7

6АI

21,0


КП148

194


6АIII

193510

1

193,5

6АIII

43,0

64,1


195


6АI

5010

19

95,2

6АI

21,1


КП149

196


8АIII

178870

1

178,9

8АIII

70,7

91,8


195


6АI

5010

19

95,2

6АI

21,1


КП150

197


8АIII

292520

1

292,5

8АIII

115,5

136,6


195


6АI

5010

19

95,2

6АI

21,1


КП151

198


6АIII

314415

1

314,4

6АIII

69,8

95,4


195


6АI

5010

23

115,2

6АI

25,6


КП152

199


8АIII

280920

1

280,9

8АIII

111,0

136,6


195


6АI

5010

23

115,2

6АI

25,6


КП153

200


8АIII

416440

1

416,4

8АIII

164,5

190,1


195


6АI

5010

23

115,2

6АI

25,6


КП154

201


6АIII

438595

1

438,6

6АIII

97,4

125,2


195


6АI

5010

25

125,3

6АI

27,8


КП155

202


8АIII

358850

1

358,9

8АIII

141,8

169,6


195


6АI

5010

25

125,3

6АI

27,8


КП156

203


8АIII

567405

1

567,4

8АIII

224,1

251,9


195


6АI

5010

25

125,3

6АI

27,8


КП157

204


8АIII

424605

1

424,6

8АIII

167,7

198,7


205


6АI

4510

31

139,8

6АI

31,0


КП158

206


8АIII

573980

1

574,0

8АIII

226,7

257,7


205


6АI

4510

31

139,8

6АI

31,0


КП159

207


8АIII

461345

1

461,3

8АIII

182,2

206,9


208


6АI

3010

37

111,4

6АI

24,7


КП160

209


8АIII

585730

1

585,7

8АIII

231,4

256,1


208


6АI

3010

37

111,4

6АI

24,7


КП161

210


6АIII

177510

1

177,5

6АIII

39,4

60,4


211


6АI

4990

19

94,8

6АI

21,0


КП162

212


8АIII

164240

1

164,2

8АIII

64,9

85,9


211


6АI

4990

19

94,8

6АI

21,0


КП163

213


8АIII

268440

1

268,4

8АIII

106,0

127,0


211


6АI

4990

19

94,8

6АI

21,0


КП164

214


6АIII

291655

1

291,7

6АIII

64,8

90,3


211


6АI

4990

23

114,8

6АI

25,5


КП165

215


8АIII

260820

1

260,8

8АIII

103,0

128,5


211


6АI

4990

23

114,8

6АI

25,5


КП166

216


8АIII

386400

1

386,4

8АIII

152,6

178,1


211


6АI

4990

23

114,8

6АI

25,5


КП167

217


6АIII

405630

1

405,6

6АIII

90,0

117,7


211


6АI

4990

25

124,8

6АI

27,7


КП168

218


8АIII

332000

1

332,0

8АIII

131,1

158,8


211


6АI

4990

25

124,8

6АI

27,7


КП169

219


8АIII

524890

1

524,9

8АIII

207,3

235,0


211


6АI

4990

25

124,8

6АI

27,7


КП170

220


8АIII

397785

1

397,8

8АIII

157,1

188,0


221


6АI

4485

31

139,0

6АI

30,9


КП171

222


8АIII

537830

1

537,8

8АIII

212,4

243,3


221


6АI

4485

31

139,0

6АI

30,9


КП172

223


8АIII

428505

1

428,5

8АIII

169,3

193,8


224


6АI

2985

37

110,4

6АI

24,5


КП173

225


8АIII

543810

1

543,8

8АIII

214,8

239,3


224


6АI

2985

37

110,4

6АI

24,5


К1

226


8АIII

4450

5

22,3

8АIII

8,8

10,2


227


6АI

280

23

16,4

6АI

1,4


К2

228


8АIII

5080

5

25,4

8АIII

10,0

11,6


227


6АI

280

26

7,3

6АI

1,6


К3

229


8АIII

5770

5

28,9

8АIII

11,4

13,2


227


6АI

280

29

8,1

6АI

1,8


К4

230


8АI

220

11

2,4

8АI

0,95

1,19


231


6АI

1100

1

1,1

6АI

0,24


К5

232


8АI

260

11

2,9

8АI

1,13

1,37


231


6АI

1100

1

1,1

6АI

0,24


Ф1

233


5ВрI

235

1

0,24

5ВрI

0,04

0,04

Ф2

234


5ВрI

255

1

0,26

5ВрI

0,04

0,04

Ф3

235


5ВрI

295

1

0,30

5ВрI

0,05

0,05


4. Каркасы К4 и К5, устанавливаемые в лотке и шелыге труб Dу 2000 и 2400 мм, должны быть равномерно распределены по длине трубы.


5. Для обеспечения проектной толщины защитного слоя бетона до арматуры к каркасу следует прикреплять пластмассовые или бетонные фиксаторы.


Фиксаторы следует устанавливать по периметру каркаса на расстоянии 500-600 мм, но не менее 4 шт. под углом 90° друг к другу, а по длине - не реже чем через 1000 мм.


Допускается применение фиксаторов из отходов арматурной стали.


6. Изготовление арматурных изделий следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85.


7. Спиральную и продольную арматуру цилиндрических каркасов следует сваривать между собой в каждом пересечении или через одно пересечение при обязательном шахматном расположении сварных соединений.


8. Фиксаторы Ф1-Ф3, предназначенные для соединения арматурных цилиндрических каркасов между собой, следует устанавливать по периметру каркасов через два шага продольных стержней, а по длине:


в 6 рядов - для труб полезной длиной 4,5 и 5 м;


в 5 рядов - для труб полезной длиной 3,5 м;


в 4 ряда - для труб полезной длиной 3 м.


Допускается применение других фиксаторов, обеспечивающих взаимную фиксацию каркасов без увеличения расхода стали.


9. По требованию потребителя в трубах устанавливают два закладных изделия марки М1, предназначенных для защиты трубопроводов от электрокоррозии.


Конструкция закладного изделия и его положение в трубе приведены на черт. 38. При этом закладные изделия должны располагаться по одной образующей наружной поверхности трубы, а в трубах с подошвой эта образующая должна быть в верхней части трубы.


Спецификация и расход стали на одно закладное изделие М1 приведены в табл.19. При изготовлении труб с этими закладными изделиями общий расход стали на одну трубу, указанный в табл. 13, должен быть увеличен на 0,3 кг.


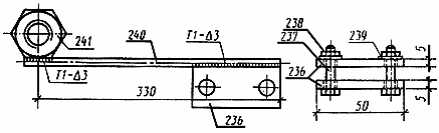

Закладное изделие М1








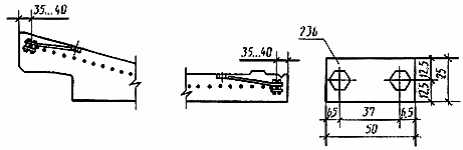

Пример установки закладного изделия М1 в трубах типа ТБ




Черт. 38


Таблица 19


Спецификация и выборка стали на одно закладное изделие


Пози-

ция

Эскиз


Диаметр

или

Длина,

мм

Коли-

чест

Общая

длина

Выборка стали



сечение, мм


во


Диаметр

или сечение,

мм

Масса,

кг


Масса

изделия,

кг

236


25х5

50

2

0,1

25х5

0,1


237



Болт

М5х25 по

ГОСТ 7805

-



-



2



-



Метизы



0,02






238



Гайка

М5 по

ГОСТ 5927

-



-



2



-



-



-






239



Шайба

М5 по

ГОСТ 11371

-



-



2



-



-



-



0,16



240



3ВрI

350

1

0,35

3ВрI


0,02



241




Гайка

М16 по

ГОСТ 5916


-




-




1




-




Гайка




0,02









10. На наружной и внутренней поверхностях труб Dу 2000 и 2400 мм без подошвы (см. п. 1 приложения 1) вдоль образующих цилиндрической части труб, проходящих посередине зон установки каркасов поперечного армирования, должны быть нанесены несмываемой краской фиксирующие полосы с надписями "лоток" и на диаметрально противоположной стороне - "шелыга".
