ГОСТ 8020-90


УДК 624.012.45:006.354                                                                                           Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ КОЛОДЦЕВ КАНАЛИЗАЦИОННЫХ, ВОДОПРОВОДНЫХ И ГАЗОПРОВОДНЫХ СЕТЕЙ


Технические условия


Concrete and reinforced concrete structures

for holes in sewage, water and gas

supply pipelines. Specifications


Дата введения 1990-07-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным проектным и научно-исследовательским объединением по водоснабжению и канализации (Союзводоканалниипроект) Госстроя СССР и Главным управлением архитектуры и градостроительства Москвы


РАЗРАБОТЧИКИ


Л.Н.Боровик; Г.Н.Афонин (руководители темы); Л.В.Ярославский; Ю.П.Алмазов; Г.И.Брянцева; Н.К.Козеева; Л.П.Щепин; А.Н.Кондауров; В.Е.Шейко; М.Л.Зайченко, канд.техн.наук; Р.М.Колтовская; В.И.Пименова; В.И.Деньщиков


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 15 января 1990 г. № 1


3. ВЗАМЕН ГОСТ 8020-80


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка


Номер пункта, подпункта


Обозначение НТД, на который дана ссылка


Номер пункта, подпункта


ГОСТ 5781-82


1.3.5; 1.3.8


ГОСТ 13015.3-81


2.3


ГОСТ 6727-80


1.3.5


ГОСТ 13015.4-84


4.1


ГОСТ 10060-87


3.2


ГОСТ 17624-87


3.1


ГОСТ 10180-78


3.1


ГОСТ 17625-83


3.6


ГОСТ 10884-81


1.3.5


ГОСТ 18105-86


3.1


ГОСТ 10922-75


1.3.7; 3.5


ГОСТ 22690-88


3.1


ГОСТ 12730.0-78


3.3; 3.4


ГОСТ 22904-78


3.6


ГОСТ 12730.3-78


3.4


ГОСТ 23009-78


1.2.5


ГОСТ 12730.5-84


3.3


ГОСТ 23858-79


3.5


ГОСТ 13015.0-83


1.3.1; 1.3.3; 1.3.11


ГОСТ 26433.0-85


3.7


ГОСТ 13015.1-81


2.1


ГОСТ 26433.1-89


3.7


ГОСТ 13015.2-81


1.5.1


ГОСТ 26633-85


1.3.2



Внесена Поправка (ИУС № 3 1991 г.)


Настоящий стандарт распространяется на бетонные и железобетонные конструкции, изготовляемые из тяжелого бетона и предназначенные для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей.


Конструкции применяют в соответствии с указаниями рабочих чертежей конкретного трубопровода.



1.ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



  1. Конструкции следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 3.003.1-1/87 и 3.900.1-14.

(Измененная редакция, поправка 1991 г.)


1.2. Основные параметры и размеры


1.2.1. Конструкции подразделяют на типы:


КФК - рабочая камера колодца хозяйственно-бытовой (фекальной) канализации;


КДК - то же, внутриквартальных сетей;


КЛК - то же, ливневой канализации;


КЛВ - то же, ливневой канализации, водоприемного;


КВГ - то же, водопроводных и газопроводных сетей;


КС - стеновое кольцо рабочей камеры или горловины колодца;


КО - опорное кольцо;


ПО - опорная плита;


ПД - дорожная плита;


ПН - плита днища;


ПП - плита перекрытия.


1.2.2. Форма и основные размеры конструкций колодцев должны соответствовать указанным в приложении.


В случаях, предусмотренных рабочими чертежами конкретного трубопровода, конструкции могут иметь закладные изделия, а также отверстия ниши и вырезы, отличающиеся по расположению и размерам от принятых в рабочих чертежах серий 3.003.1-1/87 и 3.900.1-14.

(Измененная редакция, поправка 1991 г.)


1.2.3. Показатели расхода бетона и стали на конструкции колодцев должны соответствовать указанным в рабочих чертежах на эти конструкции.


1.2.4. Плиты перекрытий подразделяют на группы по несущей способности в зависимости от заглубления плит и нагрузки на поверхности грунта засыпки согласно указаниям рабочих чертежей.


1.2.5. Конструкции обозначают марками в соответствии с требованиями ГОСТ 23009. Марка конструкций состоит из буквенно-цифровых групп, разделенных дефисами.


В первой группе приводят типоразмер конструкции. Буквы обозначают тип конструкции, цифры перед буквами - порядковый номер типоразмера (при необходимости), цифры после букв (округленные до целого числа) обозначают (в дециметрах):


для рабочих камер и опорных колец - их внутренний диаметр;


для плит днища и перекрытий - внутренний диаметр колодцев;


для стеновых колец - их внутренний диаметр и высоту;


для опорных и дорожных плит - диаметр отверстия.


Во второй группе для плит перекрытий указывают группу по несущей способности.


В третьей группе для плит перекрытий или во второй группе для остальных конструкций указывают:


для конструкций, эксплуатируемых в условиях воздействия агрессивной среды, - показатель проницаемости бетона, обозначаемый прописной буквой: Н - нормальной проницаемости, П - пониженной проницаемости, О - особо низкой проницаемости;


дополнительные конструктивные характеристики (наличие закладных изделий, отверстий, ниш и вырезов), обозначаемые в марке арабскими цифрами или буквами.


Пример условного обозначения (марки) рабочей камеры типа КФК внутренним диаметром 1250 мм:


КФК13


То же, стенового кольца внутренним диаметром 2500 мм, высотой 1190 мм:


КС25.12


То же, плиты перекрытия, перекрывающей колодец, внутренним диаметром 2000 мм, с отверстием диаметром 1000 мм (типоразмера 2ПП20), второй группы по несущей способности:


2ПП20-2


Примечание. Допускается принимать обозначения марок конструкций в соответствии с рабочими чертежами на эти конструкции до их пересмотра.


1.3. Характеристики


1.3.1. Конструкции должны удовлетворять требованиям ГОСТ 13015.0:


по прочности, жесткости и трещиностойкости; при этом требования по испытанию конструкций нагружением не предъявляют;


по показателям фактической прочности бетона (в проектном возрасте и отпускной);


по морозостойкости и водонепроницаемости бетона;


по толщине защитного слоя бетона до арматуры;


к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;


по защите от коррозии.


1.3.2. Конструкции следует изготовлять из тяжелого бетона по ГОСТ 26633 классов или марок по прочности на сжатие, указанных в рабочих чертежах конструкций.


1.3.3. Нормируемую отпускную прочность бетона принимают равной 70 % класса или марки бетона по прочности на сжатие.


Указанная нормируемая отпускная прочность бетона может быть уменьшена или увеличена в соответствии с требованиями ГОСТ 13015.0.


1.3.4. Водопоглощение бетона конструкций должно соответствовать установленному проектной документацией на конкретное сооружение или указанному при заказе конструкций.


1.3.5. Для армирования конструкций применяют арматурную сталь следующих видов и классов:


термомеханически упрочненную стержневую классов Ат-IIIС и Ат-IVС по ГОСТ 10884;


стержневую горячекатанную классов А-I, А-II и А-III по ГОСТ 5781;


арматурную проволоку класса Вр-I по ГОСТ 6727.


1.3.6. Форма и размеры арматурных и закладных изделий и их положение в конструкциях должны соответствовать указанным в рабочих чертежах.


1.3.7. Сварные арматурные и закладные изделия должны удовлетворять требованиям ГОСТ 10922.


1.3.8. В случаях, предусмотренных рабочими чертежами колодцев, внутри стеновых колец должны быть установлены ходовые скобы, расположенные по высоте кольца через 300 мм и выступающие от внутренней поверхности колец на 120 мм.


Ходовые скобы следует изготовлять из арматурной стали классов А-I и А-II по ГОСТ 5781.


По согласованию изготовителя с потребителем стеновые кольца допускается изготовлять без ходовых скоб при условии установки их на строительной площадке.


1.3.9. Ходовые скобы должны быть защищены от коррозии согласно указаниям рабочих чертежей колодцев.


1.3.10. Значения действительных отклонений геометрических параметров конструкций не должны превышать предельных, указанных в табл. 1.


Таблица 1

мм

Наименование отклонения геометрического параметра



Наименование геометрического параметра



Пред. откл.



Отклонение от линейного размера


Высота (толщина) конструкции:







до    180






"       300






"     1000






св. 1000 до 1600






"     1600  "   2500






"     2500








Внутренний диаметр рабочих камер, стеновых и опорных колец, наружный диаметр плит перекрытий и днища,

диаметр лазов и отверстий для трубопроводов:







до 1000






св. 1000 до 1600






"     1600 "    2500






"     2500








Длина и ширина опорных  и дорожных плит









Положение отверстий и вырезов




10


Отклонение от плоскостности нижней поверхности плит

перекрытий (при измерении от условной плоскости, проходящей через три точки)


Наружный диаметр плит перекрытия:

до 1000

св. 1000 до 2500

"   2500





4

6

8




1.3.11. Требования к качеству поверхностей и внешнему виду конструкций - по ГОСТ 13015.0. При этом качество поверхностей конструкций (за исключением стыковых поверхностей) должно удовлетворять требованиям, установленным для категории А6. К поверхностям, образующим стык конструкций, который на строительной площадке замоноличивается, предъявляют требования, установленные для категории А7.


Допускается по согласованию изготовителя с потребителем ко всем поверхностям рабочих камер, стеновых и опорных колец предъявлять требования, установленные для категории А7.


1.4. Комплектность


1.4.1. Рабочие камеры поставляют потребителю в комплекте с плитами перекрытия.


1.5. Маркировка


1.5.1. Маркировка конструкций - по ГОСТ 13015.2. Маркировочные надписи наносят на наружную боковую поверхность конструкций.



2. ПРИЕМКА



2.1. Приемка конструкций - по ГОСТ 13015.1 и настоящему стандарту. При этом конструкции принимают по результатам:


периодических испытаний - по показателям морозостойкости, водонепроницаемости и водопоглощения бетона;


приемо-сдаточных испытаний - по показателям прочности бетона (классу или марке по прочности на сжатие и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, толщины защитного слоя бетона до арматуры, точности геометрических параметров, качества бетонной поверхности.


Приемку конструкций по прочности, жесткости и трещиностойкости осуществляют по комплексу нормируемых и проектных показателей в соответствии с требованиями ГОСТ 13015.1.


2.2. Приемку конструкций по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества поверхности проводят по результатам выборочного контроля.


2.3. В документе о качестве конструкций по ГОСТ 13015.3 дополнительно должны быть приведены марки бетона по морозостойкости и водонепроницаемости бетона (если эти показатели оговорены в заказе на изготовление конструкций).



3. МЕТОДЫ КОНТРОЛЯ



3.1. Прочность бетона конструкций определяют по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.


При испытании неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытаний бетона.


3.2. Морозостойкость бетона определяют по ГОСТ 10060 на серии образцов, изготовленных из бетонной смеси рабочего состава.


3.3. Водонепроницаемость бетона определяют по ГОСТ 12730.0 и ГОСТ 12730.5.


3.4. Водопоглощение бетона определяют по ГОСТ 12730.0 и ГОСТ 12730.3.


3.5. Сварные арматурные и закладные изделия контролируют по ГОСТ 10922 и ГОСТ 23858.


3.6. Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры определяют по ГОСТ 17625 или ГОСТ 22904.


3.7. Размеры, отклонения от плоскостности конструкций, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона конструкций проверяют методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.


3.8. Размеры конструкций проверяют следующим образом:


наружные и внутренние диаметры рабочих камер, стеновых и опорных колец, плит перекрытия и днища измеряют по двум взаимно перпендикулярным диаметрам;


толщину стенок рабочих камер и стеновых колец измеряют в четырех местах по двум взаимно перпендикулярным диаметрам;


высоту рабочих камер и стеновых колец измеряют по четырем образующим в двух диаметрально противоположных сечениях;


толщину плит и опорного кольца измеряют в четырех местах по двум взаимно перпендикулярным направлениям.



4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



4.1. Транспортирование и хранение конструкций - по ГОСТ 13015.4 и настоящему стандарту.


4.2. Конструкции транспортируют и хранят в рабочем положении.


4.3. Конструкции следует складировать:


рабочие камеры - в один ряд;


стеновые кольца - в два ряда по высоте в соответствии со схемой, приведенной на черт. 1;


опорные кольца и плиты - не более чем в шесть рядов по высоте на прокладках (подкладках) в соответствии со схемой, приведенной на черт. 2.


Схема складирования стеновых

колец колодцев

img12img13


Черт. 1


Схема складирования плит перекрытия

и днищ колодцев



1 - прокладки (подкладки); 2 - монтажные петли.

Черт. 2


Допускаются другие схемы складирования при условии обеспечения сохранности конструкций и соблюдения требований безопасности.



ПРИЛОЖЕНИЕ

Обязательное


ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ КОНСТРУКЦИЙ КОЛОДЦЕВ

Таблица 2


Наименование и форма

    конструкции


 Типоразмер

конструкции


      Размеры, мм














img19или img20

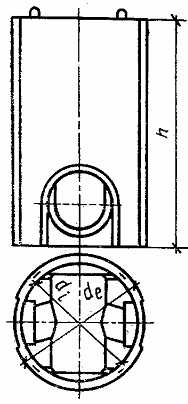

Рабочая камера типов

КДК и КФК


 КДК10



 1000



 1160


 1270


     -





 КФК10






 2410


     -



 КФК13


 1250


 1410


 2630


     -



 КФК15


 1500


 1680


 2870


     -



 КФК20



 2000


 2200


 3110


     -

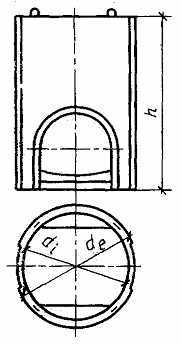

Рабочая камера типов

КЛВ и КЛК


 КЛВ8


 820


 960


 1550


     -



 КЛК10


 1000


 1160


  1800


     -



 КЛК13


 1250


 1410




     -



 КЛК15



 1500


 1680


 1980


     -



Продолжение табл.2


Наименование и форма

    конструкции


 Типоразмер

конструкции


        Размеры, мм










img26 или img27


Рабочая камера типа

КВГ


 КВГ13


 1270


 1410









 КВГ15


 1520


 1680



 1980



 -



 КВГ20


 2000


 2200







 КВГ25


 2500


 2700






Стеновое кольцо рабо-

чей камеры или горло-


 КС7.3



 700



 840


 290



вины колодца


 КС7.9






 890




 КС10.3








 290




 КС10.6


 1000



 1160



 590




 КС10.9






 890




 КС13.9


 1250


 1410


 890




 КС15.6



 1500



 1680


 590




 КС15.9






 890




 КС20.6








 590




 КС20.9


 2000



 2200



 890




 КС20.12






 1190




 КС25.12


 2500


 2700


 1190











Продолжение табл.2


Наименование и форма

    конструкции


 Типоразмер

конструкции


        Размеры, мм












img34 или img35




Опорное кольцо

img36img37



 КО6








 580








 840








 70








     -







Опорная плита







 ПО10








 1000








  -








 150








1700х1700








Продолжение табл.2



Наименование и форма

    конструкции


 Типоразмер

конструкции


          Размеры, мм












img43 или img44


Дорожная плита



 ПД6


 580


  -




 220


2500х1750




 ПД10


 1000






2800х2000


Плита днища



 ПН10





 1500


 100







 ПН15


  -



 2000


  120



     -





 ПН20





 2500









Продолжение табл.2



Наименование и форма

    конструкции


 Типоразмер

конструкции


           Размеры, мм












img52 или img53

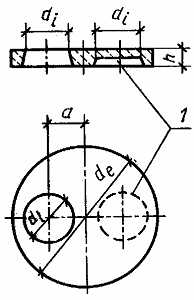

Плита перекрытия для

водоприемных колодцев


 1ПП8


 580



 1000



 170



    -





 2ПП8



 800








Плита перекрытия для

колодцев канализацион-


 ПП10





 1160





   150


ных, водопроводных и

газопроводных сетей


 ПП13



 700


 1410





   275



 1ПП15








 150



   400



 2ПП15




 1680






   200



 3ПП15


 1000






 240; 250



 1ПП20


 700



 2200



 160


   200




 2ПП20


 1000








   500



1  ниша (только в


 3ПП20









   650


плитах типоразмеров

3ПП20 и 2ПП25)


 1ПП25


 700




 2700



 180


   200




 2ПП25









   900




Примечания: 1. Внутренние поверхности рабочих камер и стеновых колец могут иметь технологический уклон не более 1,5 %. При этом внутренний диаметр и толщина стенки посередине высоты конструкции должны соответствовать указанным в рабочих чертежах конструкций.


2. Боковые грани плит, изготовляемых в неразъемных формах, могут иметь технологический уклон не более 10 %.


3. Допускается увеличивать высоту стеновых колец кратно 300 мм до высоты 1790 мм.


4. Допускается изготовлять до 01.01.93 на действующем оборудовании плиты перекрытий типоразмеров 1ПП20 и 2ПП20 толщиной 150 мм.
