ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического анализа

Версия для печати

ГОСТ 5382-91


УДК 691.54:543.06:006.354                                                   Группа Ж 19



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



Цементы и материалы

цементного производства


Методы химического анализа


Cements and materials for cement production.

Chemical analysis methods


ОКСТУ 5709

    Дата введения 1991-07-01



Информационные данные



1. РАЗРАБОТАН И ВНЕСЕН Государственной ассоциацией "Союзстройматериалов"


РАЗРАБОТЧИКИ


И.В.Богданова, канд. хим. наук; И.Е.Ковалева, канд техн. наук; З.Б.Энтин, канд. техн. наук (руководители темы); С.Г.Незнамова; В.М.Арчекова; Г.А.Вдовиченко; Л.А.Ершова; И.К.Громозова, канд. техн. наук; В.Н.Максимов; Т.В.Аникеева, канд. техн. наук; А.Б.Морозов


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 30.01.91 № 3


3. ВЗАМЕН ГОСТ 5382-73, ГОСТ 9552-76


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка




Номер пункта, приложения



ГОСТ 8.315-91



1.12



ГОСТ 8.326-89


1.8



ГОСТ 8.531-85


1.12



ГОСТ 8.532-85


1.12



ГОСТ 12.1.010-76


2.5



ГОСТ 12.1.019-79


2.2



ГОСТ 12.2.008-75


2.6



ГОСТ 12.4.004-74


2.7



ГОСТ 12.4.011-89


2.7



ГОСТ 12.4.021-75


2.1



ГОСТ 12.4.028-76


2.7



ГОСТ 12.4.103-83


2.7.



ГОСТ 61-75


8.5.1; 9.2.1; 9.3.1; 19.2.1



ГОСТ 83-789


5.2.1; 6.3.1; 6.4.1; 8.6.1; 18.2.1



ГОСТ 195-77


6.4.1; 14.3.1



ГОСТ 199-78


8.5.1; 9.2.1; 9.3.1



ГОСТ 1277-75


5.2.1; 6.3.1; 11.2.1; 14.2.1; 17.2.1; 18.2.1; 18.3.1



ГОСТ 1381-73


7.2.1; 19.3.1



ГОСТ 1625-89


14.2.1



ГОСТ 1770-74


1.4



ГОСТ 3118-77


5.2.1; 6.2.1; 6.3.1; 6.4.1; 7.2.1; 7.3.1; 8.2.1; 8.3.1; 8.6.1; 9.2.1; 10.2.1; 10.3.1; 11.2.1; 11.3.1; 11.4.1; 12.2.1; 14.3.1; 15.2.1; 16.2.1; 17.2.1; 17.3.1; 19.2.1



ГОСТ 3158-75


17.3.1



ГОСТ 3639-79


13.2.2.1



ГОСТ 3652-69


6.4.1



ГОСТ 3757-75


19.2.1



ГОСТ 3758-75


19.2.1



ГОСТ 3760-79


7.2.1; 8.2.1; 8.3.1; 8.5.1; 9.2.1; 11.2.1; 11.4.1; 14.3.1; 17.2.1; 19.2.1



ГОСТ 3765-78


6.4.1



ГОСТ 3770-75


11.2.1



ГОСТ 3771-74


12.2.1



ГОСТ 3773-72


5.2.1; 7.2.1



ГОСТ 4108-72


11.2.1; 11.3.1; 13.2.1



ГОСТ 4139-75


8.4.1



ГОСТ 4145-74


11.3.1; 17.3.1



ГОСТ 4147-74


8.2.1; 9.2.1



ГОСТ 4198-75


16.2.1



ГОСТ 4199-76


6.4.1; 18.3.1; 19.2.1



ГОСТ 4204-77


5.2.1; 6.2.1; 6.3.1; 8.6.1; 10.2.1; 11.4.1; 12.2.1; 16.2.1; 17.2.1



ГОСТ 4217-77


6.4.1



ГОСТ 4220-75


15.2.1



ГОСТ 4221-76


6.4.1



ГОСТ 4233-77


12.2.1; 18.2.1; 18.3.1



ГОСТ 4234-77


7.2.1; 12.2.1; 18.2.1; 18.3.1;



ГОСТ 4328-77


5.2.1; 7.3.1; 8.2.1; 9.2.1; 9.3.1; 11.3.1; 11.4.1; 13.2.1



ГОСТ 4329-77


9.2.1



ГОСТ 4332-76



18.3.1; 19.2.1


ГОСТ 4461-77


5.2.1; 6.2.1; 6.3.1; 8.2.1; 8.4.1; 9.2.1; 14.2.1; 18.2.1; 18.3.1



ГОСТ 4463-76


7.2.1; 7.3.1; 14.3.1; 19.2.1; 19.3.1



ГОСТ 4478-78


8.2.1; 8.3.1; 9.2.1



ГОСТ 4518-75


12.2.1



ГОСТ 4523-77


7.2.1



ГОСТ 4530-76


13.2.1; 18.3.1



ГОСТ 4919.2-77


5.2.1



ГОСТ 5456-79


7.2.1; 7.3.1; 8.5.1; 14.3.1



ГОСТ 5632-72


Приложение 3



ГОСТ 5712-78


11.4.1



ГОСТ 5841-74


16.2.1



ГОСТ 6259-75


13.2.1



ГОСТ 6552-80


10.2.1; 11.3.1; 14.2.1; 15.2.1; 17.3.1



ГОСТ 6563-75


1.4



ГОСТ 6613-86


1.2



ГОСТ 6709-72


1.5



ГОСТ 7298-79


14.2.1



ГОСТ 8429-77


6.4.1; 19.2.1



ГОСТ 8677-76


13.2.1



ГОСТ 9147-80


1.4



ГОСТ 9656-75


11.4.1; 12.2.1; приложение 3



ГОСТ 10163-76


7.3.1; 11.3.1; 17.3.1; приложение 3



ГОСТ 10164-75


13.2.1



ГОСТ 10484-78


5.2.1; 6.2.1; 6.3.1; 8.6.1; 12.2.1



ГОСТ 10521-78


13.2.1



ГОСТ 10652-73


7.2.1; 8.2.1; 9.2.1



ГОСТ 10929-76



10.2.1; 14.2.1


ГОСТ 10931-74



6.4.1; 16.2.1


ГОСТ 11293-89


6.3.1



ГОСТ 18300-87


5.2.1; 7.2.1; 7.3.1; 8.2.1; 9.2.1; 11.2.1; 13.2.1; 15.2.1



ГОСТ 20292-74


1.4



ГОСТ 20298-74


11.4.1



ГОСТ 20478-75


14.2.1



ГОСТ 20490-75


8.6.1; 14.2.1; 14.3.1



ГОСТ 22180-76


11.4.1



ГОСТ 22867-77


5.2.1; 6.4.1; 8.2.1; 12.2.1



ГОСТ 24104-88


1.3



ГОСТ 24363-80


7.2.1; 8.2.1; 11.4.1; 16.2.1



ГОСТ 25336-82


1.4



ГОСТ 25664-83


6.4.1



ГОСТ 27067-86


8.4.1; 18.2.1



ГОСТ 27654-88


2.7



ГОСТ 29058-91


2.7



СТ СЭВ 3477-81


1.1



ТУ 6-09-07-574-75


14.3.1



ТУ 6-09-07-979-77



7.3.1


ТУ 6-09-07-996-77


7.2.1



ТУ 6-09-246-74


9.3.1



ТУ 6-09-1181-76


8.5.1



ТУ 6-09-1368-78


7.2.1



ТУ 6-09-1418-78


8.3.1; 8.4.1; 8.5.1



ТУ 6-09-1760-72


7.2.1



ТУ 6-09-1887-77


7.2.1



ТУ 6-09-2166-77



10.2.1; 10.3.1


ТУ 6-09-2448-79


7.2.1;14.3.1



ТУ 6-09-3728-78



12.2.1; приложение 3


ТУ 6-09-3835-77


10.3.1



ТУ 6-09-3970-75


7.2.1



ТУ 6-09-3973-75


19.2.1



ТУ 6-09-4530-77


7.2.1



ТУ 6-09-4756-79



Приложение 3


ТУ 6-09-4758-67


12.2.1; приложение 3



ТУ 6-09-5360-87


7.2.1



НРБ - 76/87


2.4



ОСП - 72/87


2.4




Настоящий стандарт распространяется на цементы, клинкер, сырьевые смеси, минеральные добавки и сырье, применяемые в цементном производстве, и устанавливает нормы точности выполнения анализов химического состава, а также методы определения массовой доли влаги, потери при прокаливании, нерастворимого остатка, оксидов кремния, кальция (в том числе свободного), магния, железа, алюминия, титана, серы, калия, натрия, марганца, хрома, фосфора, бария, хлор-иона, фтор-иона (далее - элементов).


Допускается применение других методов анализа, метрологически аттестованных и соответствующих нормам точности настоящего стандарта. При этом ошибка воспроизводимости методов не должна превышать двух ошибок повторяемости, установленных в стандарте для соответствующих элементов.


Пояснения к терминам, применяемым в настоящем стандарте, приведены в приложении 1.



1. Общие требования



1.1. Отбор проб цемента - по СТ СЭВ 3477, отбор проб других материалов - в соответствии с нормативно-технической или технологической документацией на эти материалы.


1.2. Отобранную пробу материала сокращают несколькими последовательными квартованиями до 25 г и подсушивают. Твердые зернистые материалы предварительно измельчают в металлической ступке до полного прохождения через сито 05 по ГОСТ 6613, после чего магнитом удаляют попавшие в пробу металлические частицы. Не допускается обработка магнитом, если материал содержит магнитные минералы. Дальнейшим квартованием отбирают для анализа среднюю аналитическую пробу массой около 10 г, которую растирают в агатовой, яшмовой или корундовой ступке до состояния пудры (при контрольном просеивании проба должна полностью проходить  через сито 008 по ГОСТ 6613).


Подготовленную пробу хранят в стеклянном бюксе с притертой крышкой для защиты от воздействия окружающей среды.


Перед взятием навески пробу высушивают в сушильном шкафу до постоянной массы при температуре (110±5)°С (за исключением случая, когда выполняют анализ по определению содержания влаги), охлаждают в эксикаторе и тщательно перемешивают. Масса считается постоянной, если разность двух последовательных взвешиваний после сушки не превышает 0,0004 г. Допускается производить анализ из воздушно-сухой навески с последующим пересчетом на сухую навеску. Массу сухой навески (m) в граммах вычисляют по формуле




где  img2


 -


масса навески материала в воздушно-сухом состоянии, г;





 -


массовая доля влаги в материале, определенная по разд. 3, %.



1.3. Для взвешивания навесок в зависимости от допускаемой погрешности взвешивания применяют лабораторные весы общего назначения 2-го класса точности (типа ВЛР-200 или аналогичные) или 4-го класса точности (типа ВЛТК-500 или аналогичные) по ГОСТ 24104.


Массу навесок анализируемых проб, осадков в гравиметрических методах, исходных веществ для приготовления стандартных растворов взвешивают с погрешностью не более 0,0002 г, навесок индикаторов для приготовления растворов и индикаторных смесей - с погрешностью не более 0,001 г, навесок реактивов для приготовления титрованных и вспомогательных растворов - с погрешностью не более 0,01 г, а плавней - с погрешностью не более 0,1 г.


1.4. Для проведения анализа применяют мерную лабораторную посуду не ниже 2-го класса точности по ГОСТ 20292 (бюретки, пипетки) и ГОСТ 1770 (цилиндры, мензурки, колбы), а также стеклянную посуду (стаканы, колбы конические, воронки конические, эксикаторы и др.) по ГОСТ 25336, фарфоровую посуду и оборудование (тигли, лодочки, вставки для эксикаторов и др.) по ГОСТ 9147, тигли и чашки из платины по ГОСТ 6563, беззольные фильтры по соответствующей нормативно-технической документации (НТД).


Допускается применение аналогичной импортной посуды и материалов.


1.5. Для приготовления растворов и проведения анализов применяют реактивы не ниже ч.д.а., если не указана иная классификация, и дистиллированную воду, которая должна соответствовать ГОСТ 6709 в части требований к массовой доле ионов хлора и кальция.


1.6. Для прокаливания и сплавления навесок анализируемых проб с плавнями применяют муфельные лабораторные электропечи или печи аналогичного типа с температурой нагрева до 1100°С.


Для сушки материалов в воздушной среде используют сушильные шкафы с терморегулятором.


Для проведения анализов используют электрические плитки, песчаные и водяные бани, термометры, магнитные мешалки, титраторы, фотоэлектротитриметры, иономеры, pH-метры, пламенные фотометры, концентрационные фотоэлектроколориметры.


1.7. Применяемые средства анализа должны соответствовать требованиям НТД на них.


1.8. Применяемые средства измерений должны быть поверены, а оборудование аттестовано по ГОСТ 8.326.


1.9. Концентрацию раствора выражают:


массовой долей в процентах, численно равной массе вещества в граммах в 100 г раствора;


массовой концентрацией в граммах на кубический дециметр или граммах на кубический сантиметр;


молярной концентрацией вещества в молях на кубический дециметр (М);


молярной концентрацией вещества эквивалента в молях на кубический дециметрimg4;


соотношением объемных частей (например, 1:2), где первые числа означают объемные части концентрированной кислоты или иного реактива, а вторые - объемные части воды (если не указан другой растворитель).


1.10. Допускается последовательное определение нескольких элементов из одной навески, переведенной в раствор, отбирая аликвотные части раствора. Схема систематического анализа цемента приведена в приложении 2.


1.11. Массовую концентрацию стандартных растворов, а также титранта по определяемому элементу (далее - титр) и соотношение объемов растворов (в титриметрических методах) рассчитывают как среднее арифметическое по результатам не менее трех параллельных определений. Расчет проводят до четвертого значащего знака.


1.12. Для контроля погрешности результатов анализа используют изготовленные в соответствии с ГОСТ 8.531 и ГОСТ 8.315 и аттестованные в соответствии с ГОСТ 8.316 и ГОСТ 8.532 стандартные образцы состава вещества и материалов: государственные и отраслевые стандартные образцы (ГСО и ОСО), стандартные образцы предприятий (СОП). При этом результат анализа стандартного образца считают удовлетворительным, если среднее арифметическое двух параллельных определений отличается от аттестованного значения массовой доли определяемого элемента не более чем на 0,7 ошибки повторяемости, установленной в стандарте для соответствующего элемента.


1.13. Массовую долю элементов в анализируемой пробе определяют параллельно в двух навесках. За результат анализа принимают среднее арифметическое двух параллельных определений.


1.14. В качестве норм точности (метрологических характеристик) определение содержания элемента используют:


ошибку повторяемости, характеризующую возможные расхождения между результатами анализа одного образца, полученными одним лаборантом при использовании одного метода, одной и той же аппаратуры и реактивов и за возможно более короткий срок;


ошибку воспроизводимости, характеризующую возможные расхождения между результатами анализа одного образца, полученными при использовании одного метода, но в разных лабораториях, разными лаборантами и с использованием разной аппаратуры и реактивов;


расхождение между параллельными определениями.


1.14.1. Для вычисления ошибки повторяемости используют результаты параллельных определений массовой доли элементов, выполненных в данной лаборатории за последнее время. Используют не менее 20 пар результатов параллельных определений.


Среднюю квадратическую (стандартную) ошибку повторяемости (Sп)  вычисляют по формуле




где  img6


-


средний размах по всем парам параллельных определений.



Средний размах img7 вычисляют по формуле




где  img9


 -


абсолютное значение разности между результатами i-й пары параллельных определений (размах);





-


общее число пар анализов img11.



Размах img12 вычисляют по формуле




где img14 и img15



-



соответственно результаты 1-го и 2-го определения в i-й паре параллельных анализов.



    1.14.2. Для вычисления ошибки воспроизводимости выполняют анализы одного тщательно усредненного образца в разных лабораториях или в одной, но разными лаборантами и с использованием разной аппаратуры и реактивов.



Ошибку воспроизводительности img16вычисляют по формуле




где img18


 -


результат i-го отдельного анализа;





 -


средний результат анализа по всем данным;



n


-


число анализов img20.



1.14.3. Для оценки правильности проведения единичного определения используют расхождение между двумя img21 параллельными определениями img22 при доверительной вероятности 95%, которое вычисляют по формуле




Значения img24 и img25 для соответствующего метода зависят от массовой доли определяемого элемента и устанавливаются дифференцированно для конкретного интервала его содержания.


При попадании результатов параллельных определений в смежные интервалы содержания определяемого элемента img26 для данного анализа принимают как среднее арифметическое значение величин расхождений, установленных для этих интервалов.


1.15. В случае, если соответствующей НТД установлено предельное значение для определяемого элемента, а полученный результат анализа отличается от этого предельного значения менее чем на величину ошибки повторяемости, следует произвести повторный анализ не менее чем из трех навесок. За окончательный результат принимают среднее арифметическое этих определений.


Если предельное значение установлено для суммы элементов, то отличие полученного результата определения этой суммы от предельного значения оценивают по сумме ошибок повторяемости, установленных для элементов, умноженных на соответствующую долю элементов в полученной сумме.


1.16. При текущем контроле материалов производства цемента допускается не выполнять параллельных определений для каждого анализа. В этом случае для контроля погрешности анализа параллельные определения (из двух навесок) следует выполнять не менее чем для 10% анализируемых проб.


1.17. При применении физико-химических методов анализа, например, фотоэлектроколориметрического, спектрофотометрического, атомно-эмиссионного, атомно-абсорбционного и др., требующих построения градуировочных графиков, графики строят в прямоугольных координатах. На оси абсцисс откладывают массу определяемого элемента (г, мг) или массовую долю (%), а на оси ординат - соответствующий аналитический сигнал (оптическую плотность, силу тока и др.).


Для построения графиков используют ГСО или ОСО состава веществ и материалов, из которых готовят градуировочные растворы. Способ и условия построения графиков указаны в соответствующих разделах стандарта.


График строят не менее чем по пяти точкам, полученным переведением в раствор различающихся по массе навесок стандартного образца. Точки равномерно распределяют по диапазону измерений. Минимальную и максимальную навески рассчитывают таким образом, чтобы обеспечить весь необходимый диапазон измерений. Каждую точку находят как среднее арифметическое значение не менее чем трех параллельных определений. Не допускается строить градуировочный график методом экстраполяции.


При использовании аликвотных частей массовую долю элемента img27 в процентах вычисляют по формуле




где img29


 -


масса навески образца, мг;





 -


масса элемента в аликвотной части раствора, определенная по градуировочному графику, мг;





 -


общий объем исходного раствора, куб.см;





 -


аликвотная часть исходного раствора, куб.см.



1.18. При выполнения анализа навеску анализируемой пробы, разведение и аликвотные части принимают такими же, как при изготовлении основного градуировочного раствора.


В случае необходимости изменения навески, разведения или аликвотной части по сравнению с условиями приготовления основного градуировочного раствора массовую долю элемента (img33) в процентах вычисляют по формуле




где img35


 -


массовая доля элемента, найденная по градуировочному графику, %;





 -


отношение навески анализируемого образца к навеске основного градуировочного раствора;





 -


отношение разведения основного градуировочного раствора к разведению анализируемого раствора;





 -


отношение аликвотной части анализируемого раствора к аликвотной части основного градуировочного раствора.



При прямом фотоколориметрическом анализе вводят поправку на изменение условий фотометрирования по сравнению с условиями градуировки. Для этого одновременно с анализируемым образцом измеряют оптическую плотность вновь приготовленного окрашенного градуировочного раствора. Измерение оптической плотности раствора выполняют с погрешностью не более 0,002. Поправку вносят с обратным знаком, то есть, если оптическая плотность градуировочного раствора увеличилась на несколько единиц, то это значение отнимают от оптической плотности анализируемого раствора и наоборот. После введения поправки находят по графику искомую массовую долю элемента.


1.19. При массовой работе, если имеется линейная зависимость между искомой массовой долей элемента img39 и соответствующим аналитическим сигналом (оптической плотностью раствора, интенсивностью излучения, силой тока и т. п.), рекомендуется составлять калибровочное уравнение

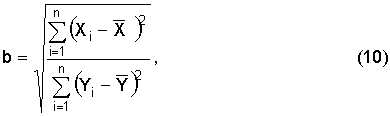

где img41и img42


 -


соответственно массовая доля определяемого элемента в основном градуировочном растворе (образце) и его аналитический сигнал;





 -


аналитический сигнал анализируемого элемента;





-


угловой коэффициент градуировочной прямой или калибровочный фактор, значение которого, учитывая близость калибровочного уравнения к уравнению математической регрессии, вычисляют по формулам:






где img46и img47


 -


соответственно массовая доля определяемого элемента в i-м градуировочном растворе (образце) и его аналитический сигнал;



img48 и img49


 -


соответственно средние арифметические значения массовых долей определяемого элемента в n-м ряду градуировочных растворов (образцов) и их аналитических сигналов



или




где img51 и img52


-


соответственно средние квадратические отклонения массовых долей и аналитических сигналов в использованном ряду градуировочных растворов (образцов).



Правильность составления (линейность) калибровочного уравнения проверяют, подставляя в него измеренные аналитические сигналы, полученные на градуировочных растворах (образцах).


1.20. Для удобства расчетов по градуировочным графикам или на основании данных, полученных из калибровочных уравнений, составляют соответствующие таблицы.


1.21. При использовании фотоколориметрического метода анализа для определения высоких концентраций элемента с целью уменьшения погрешности анализа проводят дифференциальное фотоколориметрирование, основанное на измерении оптической плотности анализируемого раствора относительно оптической плотности раствора стандартного образца с известной концентрацией определяемого элемента.


Обязательным условием этого метода является использование равноценных кювет, что проверяют получением одинаковой оптической плотности при измерении одного и того же окрашенного раствора в обеих кюветах.


1.22. Массовая доля определяемого элемента не должна отличаться от массовой доли этого же элемента в основном растворе при прямом фотометрировании более чем в 1,5 раза, а при дифференциальном - более чем в 1,2 раза. При нарушении этого условия меняют навеску, разведение или аликвотную часть анализируемого или стандартного образца.


1.23. Проверку градуировочных графиков по стандартным образцам проводят периодически, не реже одного раза в полугодие, а также после каждого ремонта используемых приборов.


1.24. При выполнении анализа рекомендуется параллельно проводить холостой опыт для учета загрязнений реактивов, дистиллированной воды и др.


1.25. Для осуществления текущего контроля производства цемента допускается применение рентгеноспектрального метода определения элементов, приведенного в приложении 3. При этом ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, установленных в стандарте для соответствующих элементов. Аттестованные значения массовых долей элементов в СОП, используемых для построения градуировочного графика, рассчитывают на основании данных межлабораторной аттестации, выполненной лабораторией предприятия и головной (базовой) организацией по стандартизации.



2. Требования безопасности



2.1. Лабораторные помещения, в которых выполняют работы по определению химического состава цемента и материалов цементного производства, должны быть оборудованы вентиляционными системами по ГОСТ 12.4.021.


2.2. При эксплуатации электроустановок и электроприборов, используемых в процессе анализа, должны выполняться правила электробезопасности по ГОСТ 12.1.019.


2.3. При работе с кислотами и щелочами должны быть соблюдены правила безопасности, действующие в химических лабораториях.


2.4. При эксплуатации установок с ионизирующими источниками излучения (рентгеноспектральная аппаратура) следует руководствоваться требованиями норм радиационной безопасности НРБ-76/87 и основными санитарными правилами ОСП-72/87.


2.5. При работе с горючими и взрывоопасными веществами должны соблюдаться требования безопасности в соответствии с ГОСТ 12.1.010.


2.6. При работе с газовыми установками руководствуются ГОСТ 12.2.008 и правилами безопасности в газовом хозяйстве, утвержденными Госгортехнадзором СССР.


2.7. При работе с вредными и ядовитыми веществами необходимо применять средства защиты по ГОСТ 12.4.004, индивидуальные средства защиты (респираторы по ГОСТ 12.4.011 или ГОСТ 12.4.028, резиновые перчатки по ГОСТ 12.4.103, одежду по ГОСТ 27654 и ГОСТ 29058).



3. Определение влаги



3.1. Ошибка повторяемости и расхождения между результатами параллельных определений не должны превышать соответственно ±0,07 и 0,10% при массовой доле влаги до 1,0%; ±0,10 и 0,15% при более высокой массовой доле влаги.


3.2. Гравиметрический метод


3.2.1. Средства анализа


Весы лабораторные общего назначения.


Шкаф сушильный.


3.2.2. Проведение анализа


Навеску пробы массой 1 г помещают в предварительно высушенный до постоянной массы бюкс, ставят в сушильный шкаф нагретый до температуры (110±5)°С, сушат 1,5-2 ч. Вынимают из сушильного шкафа, охлаждают в эксикаторе и взвешивают. Перед взвешиванием крышку бюкса приоткрывают и быстро закрывают. Высушивание, охлаждение и взвешивание повторяют до тех пор, пока разница между двумя последующими взвешиваниями будет не более 0,0004 г. Если при повторном высушивании масса навески увеличится, то для расчета применяют массу, предшествующую ее увеличению.


Пробу гипса и гипсоглиноземистого цемента сушат при температуре 50-60 град.С.


3.2.3. Обработка результатов


Массовую долю влаги img53в процентах вычисляют по формуле





где img55



 -



масса навески с бюксом до сушки, г;







-



масса навески с бюксом после сушки, г;







 -



масса навески пробы, г.




4. Определение потери массы при прокаливании



4.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать соответственно ±0,07 и 0,10% при потере массы при прокаливании до 1% (но не менее 0,5%); ±0,15 и 0,20% при более высокой потере массы при прокаливании (но не более 45%).


4.2.Гравиметрический метод


4.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


4.2.2. Проведение анализа


Навеску пробы массой 1 г, высушенную при температуре 105 - 115 град.С, помещают в предварительно прокаленный и взвешенный платиновый или фарфоровый тигель и нагревают в муфельной печи, где выдерживают 30 мин при температуре 950-1000 град.С, затем охлаждают в эксикаторе и взвешивают. Прокаливание повторяют при той же температуре до получения постоянной массы.


При определении потери массы при прокаливании шлакопортландцемента, шлака, золы навеску анализируемой пробы выдерживают в муфельной печи при температуре 950-1000 град.С в течение 1-2 мин и прокаливание повторяют до получения минимального значения массы.


В материалах, содержащих органические соединения, а также кристаллизационную воду, определение потери массы при прокаливании начинают при температуре 400-500°С, прокаливая пробу до постоянной массы.


4.2.3. Обработка результатов


Потерю массы при прокаливании img58 в процентах вычисляют по формуле




где   img60


 -


масса навески с тиглем до прокаливания, г;





 -


масса навески с тиглем после прокаливания, г;





 -


масса навески, г.




5. Определение нерастворимого остатка



5.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать соответственно ±0,05 и 0,06%.


5.2. Гравиметрический метод


5.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота соляная по ГОСТ 3118 и раствор 1:9.


Кислота фтористоводородная по ГОСТ 10484.


Кислота серная по ГОСТ 4204.


Натрий углекислый по ГОСТ 83, раствор массовой концентрацией 50 г/куб.дм.


Гидроксид натрия по ГОСТ 4328, раствор массовой концентрацией 10 г/куб.дм.


Аммоний азотнокислый по ГОСТ 22867, раствор массовой концентрацией 20 г/куб.дм.


Аммоний хлористый по ГОСТ 3773, раствор массовой концентрацией 20 г/куб.дм.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Индикатор метиловый красный, спиртовый раствор массовой концентрацией 2 г/куб.дм, готовят по ГОСТ 4919.2.


Серебро азотнокислое по ГОСТ 1277, раствор массовой концентрацией 10 г/куб.дм.


Кислота азотная по ГОСТ 4461.


5.2.2. Проведение анализа


Навеску клинкера или цемента массой 1 г помещают в стакан вместимостью 150 куб.см, прибавляют при помешивании 25 куб.см воды и 5 куб.см соляной кислоты. Навеску тщательно растирают плоским концом стеклянной палочки и доводят объем раствора водой до 50 куб.см, накрывают стакан часовым стеклом, помещают на кипящую водяную баню и выдерживают на ней 15 мин. Затем жидкость фильтруют через фильтр "белая лента" и промывают остаток горячей водой температурой 60-70 град.С до исчезновения реакций на ион хлора (проба раствором азотнокислого серебра, подкисленного азотной кислотой). Остаток вместе с фильтром переносят в стакан, в котором проводилось разложение навески, и приливают при помешивании 30 куб.см раствора углекислого натрия, нагретого до температуры 80-90 град.С.


Стакан накрывают стеклом и нагревают на электрической плитке на асбестовой сетке 15 мин при температуре, близкой к кипению. Жидкость фильтруют через двойной фильтр "белая лента", остаток промывают 5-6 раз горячей водой температурой 60-70 град.С, затем смачивают 10-12 каплями раствора соляной кислоты и снова промывают до исчезновения реакции на ион хлора.


Остаток после отделения солянокислого фильтрата может быть обработан вместо углекислого натрия 100 куб.см горячего раствора гидроксида натрия при температуре близкой к точке кипения в течение 15 мин. Затем раствор нейтрализуют соляной кислотой по индикатору метиловому красному и добавляют 4-5 капель той же кислоты. Фильтруют и промывают остаток 10-12 раз горячим раствором азотнокислого или хлористого аммония.


После этого остаток с фильтром помещают в платиновый или фарфоровый тигель и прокаливают в муфельной печи при температуре 950-1000 град.С до постоянной массы.


Примечания:


1. При массовой доле в цементе нерастворимого остатка выше 0,4%, а также при анализе барийсодержащего портландцемента необходимо проверить его на чистоту отгонкой с фтористоводородной кислотой по п. 6.3.3. За значение нерастворимого остатка при этом берется массовая доля отогнанного оксида кремния. Если проверка на чистоту нерастворимого остатка не производилась, то полученное значение умножают на коэффициент 0,7.


2. Солянокислый фильтрат после отделения нерастворимого остатка может быть использован для определения в нем оксида серы (VI) по разд. 11.


5.2.3. Обработка результатов


Массовую долю нерастворимого остатка img63 в процентах вычисляют по формуле




где img65


 -


масса пустого тигля, г;





 -


масса тигля с прокаленным осадком, г;





-


масса навески пробы, г.





6. Определение оксида кремния



6.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 1.


Таблица 1

%



Массовая доля оксида кремния








До 1 включ.



±0,02


0,03


Св. 1 до 5 "



±0,10


0,15


" 5 " 18 "



±0,15


0,25


" 18 " 25 "



±0,20


0,30


" 25 " 40 "



±0,30


0,40


" 40 " 70 "



±0,35


0,50


" 70 " 85 "



±0,45


0,60


" 85


±0,60


0,80



6.2. Гравиметрический метод при массовой доле оксида кремния более 90%


Метод основан на разложении навески пробы фтористоводородной кислотой и гравиметрическом определении оксида кремния по разности масс навески пробы и остатка после удаления фторида кремния.


6.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота азотная по ГОСТ 4461.


Кислота фтористоводородная по ГОСТ 10484.


Кислота серная по ГОСТ 4204.


Кислота соляная по ГОСТ 3118.


Смесь для сплавления по п 6.4.1.


6.2.2. Проведение анализа


Навеску пробы массой 0,5 г помещают в платиновый тигель, доведенный до постоянной массы, смачивают водой, прибавляют 10 капель серной кислоты, 10 куб.см фтористоводородной кислоты и помещают на песчаную баню или электроплитку со слабым нагревом. Выпаривают содержимое тигля до влажных солей, затем добавляют еще 5 куб.см фтористоводородной кислоты и выпаривают досуха до полного удаления паров серной кислоты. Затем остаток прокаливают в муфельной печи при температуре 900-1000 град.С в течение 10-15 мин, охлаждают в эксикаторе и взвешивают. Прокаливание и взвешивание повторяют до постоянной массы.


Остаток в тигле используют при систематическом анализе для определения оксидов кальция, магния, железа и алюминия. Для этого остаток сплавляют по п 6.4.2.1 со смесью для сплавления и растворяют в растворе соляной кислоты 1:3. При необходимости последующего определения оксида серы для разложения навески пробы вместо серной используют азотную кислоту.


6.2.3. Обработка результатов


Массовую долю оксида кремния img70 в процентах вычисляют по формуле




где img72


-


масса тигля с навеской пробы, г;





-


масса тигля с прокаленным остатком, г;





-


масса навески пробы, г.




6.3. Гравиметрический метод при массовой доле оксида кремния до 90%


Метод основан на коагуляции желатином кремнекислоты, выделившейся при разложении анализируемой пробы концентрированной соляной кислотой при нагревании, способствующем быстрому количественному переводу ее в нерастворимое состояние, последующем прокаливании выделенного осадка при температуре 1000 град.С и нахождении массовой доли оксида кремния по изменению массы выделенного осадка.


6.3.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота соляная по ГОСТ 3118.


Кислота фтористоводородная по ГОСТ 10484.


Кислота серная по ГОСТ 4204.


Кислота азотная по ГОСТ 4461.


Желатин пищевой по ГОСТ 11293, раствор массовой концентрацией 10 г/куб.дм. 1 г желатина растворяют в 100 куб.см воды, нагретой до 70 град.С, раствор должен быть свежеприготовленным.


Натрий углекислый по ГОСТ 83.


Серебро азотнокислое по ГОСТ 1277, раствор массовой концентрацией 10 г/куб.дм.


Смесь для сплавления по п. 6.4.1.


6.3.2. Проведение анализа


Клинкер, портландцемент, шлакопортландцемент и другие материалы, поддающиеся разложению кислотами, переводят в раствор обработкой соляной кислотой. Для этого навеску пробы массой 0,5 г помещают в стакан вместимостью 50 куб.см и осторожно добавляют 10 куб.см соляной кислоты так, чтобы она стекла по стенке стакана, и накрывают часовым стеклом.


Для сырьевой смеси, пуццолановых цементов, кислых шлаков, кремнийсодержащих материалов, не поддающихся разложению кислотами, навеску пробы массой 0,5 г тщательно перемешивают в платиновом тигле с двукратным количеством углекислого натрия и предварительно до обработки соляной кислотой спекают в муфельной печи при температуре 950-1000 град.С в течение 3-7- мин. После охлаждения тигля спек растворяют 10-15 куб.см соляной кислоты, которую приливают в тигель небольшими порциями, количественно переносят раствор в стакан вместимостью 50 куб.см и накрывают часовым стеклом.


Независимо от способа разложения навески стакан погружают в нагретую до температуры 60-70 град.С водяную баню и выдерживают 10 мин. Затем прибавляют 10 куб.см желатина, энергично перемешивают в течение 1 мин, не вынимая стакан из водяной бани, и нагревают еще 10 мин. Раствор фильтруют в теплом виде через беззольный фильтр "белая лента", количественно перенося осадок на фильтр. Осадок промывают на фильтре 10-12 раз небольшими порциями горячей воды (температурой не выше 70 град.С), давая полностью стечь каждой порции и собирая фильтрат в стакан вместимостью 300 куб.см или мерную колбу вместимостью 250 куб.см.


Полученный фильтрат используют для последующих определений массовой доли оксидов кальция, железа, алюминия и др.


Осадок с фильтром переносят во взвешенный платиновый тигель, озоляют без воспламенения, прокаливают в муфельной печи при температуре 1000 град.С до постоянной массы, охлаждают в эксикаторе и взвешивают.


Полученный осадок кремнекислоты проверяют на чистоту. Для этого его смачивают 2-3 каплями воды, приливают под вытяжным шкафом 3-5 капель серной кислоты, 8-10 куб.см фтористоводородной кислоты и осторожно выпаривают на электрической плитке до прекращения выделения паров серной кислоты. Сухой остаток прокаливают в муфельной печи при температуре 900-1000 град.С в течение 3-5 мин, охлаждают в эксикаторе и взвешивают.


Затем остаток сплавляют по п. 6.4.2.1 со смесью для сплавления и присоединяют к полученному выше фильтрату.


6.3.3. Обработка результатов


Массовую долю оксида кремнию img75 в процентах вычисляют по формуле




где  img77


-


масса тигля с осадком оксида кремния до обработки кислотами, г;





-


масса тигля с остатком после обработки кислотами, г;





-


масса навески пробы, г.




6.4.Прямой фотоколориметрический метод при массовой доле оксида кремния до 25%


Метод основан на разложении навески пробы щелочным плавнем, кислотном растворении плава и на образовании желтого комплекса кремнемолибденовой гетерополикислоты с последующим его восстановлением до синего.


6.4.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


Натрий углекислый по ГОСТ 83.


Калий углекислый по ГОСТ 4221.


Калий азотнокислый по ГОСТ 4217.


Аммоний азотнокислый по ГОСТ 22867.


Натрий тетраборнокислый 10-водный по ГОСТ 4199, обезвоженный при температуре (400±20)°С, или бура по ГОСТ 8429.


Смесь для сплавления: натрий углекислый, натрий тетраборнокислый безводный смешивают в соотношении 2:1 или натрий углекислый, калий углекислый и безводный натрий тетраборнокислый смешивают в отношении 1:1:1. Для полноты окисления низковалентных форм железа, серы, марганца и т.п. в смесь для славления рекомендуется добавлять 0,5% по массе азотнокислого калия или 1% по массе азотнокислого аммония, обеспечивая равномерное распределение по всей массе плавня во избежание порчи платиновых тиглей.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Кислота аскорбиновая пищевая.


Кислота лимонная моногидрат и безводная по ГОСТ 3652.


Аммоний молибденовокислый по ГОСТ 3765, раствор массовой концентрацией 50 г/куб.дм или натрий молибденовокислый по ГОСТ 10931, раствор массовой концентрацией 50 г/куб.дм: 50 г молибденовокислого аммония или натрия растворяют в 500-600 куб.см воды при нагревании, не доводя до кипения. Полученный раствор фильтруют и доводят водой до 1 куб.дм. Раствор годен в течение месяца.


Натрий сернистокислый по ГОСТ 195, безводный.


Метол (4-метиламинофенол сульфат) марки А по ГОСТ 25664.


Раствор восстановителя 1: в 50 куб.см воды растворяют 1 г аскорбиновой кислоты и 5 г лимонной кислоты. Раствор фильтруют в мерную колбу вместимостью 100 куб.см, доливают до метки водой и перемешивают. Срок хранения раствора 4-5 сут.


Раствор восстановителя 2: последовательно растворяют в 500 куб.см воды, нагретой до температуры 40-50 град.С, 12 г сернистокислого натрия, 20 г метола и 12,5 г лимонной кислоты. Раствор фильтруют и доливают водой до 1 куб.дм. Срок хранения раствора в бутыли из темного стекла 2-3 недели.


6.4.2. Подготовка к анализу


6.4.2.1. Приготовление градуировочных растворов


В платиновые тигли помещают 5 навесок ОСО сырьевой смеси массой 0,05; 0,10; 0,15; 0,20; 0,25 г; массовую долю оксида кремния в них рассчитывают относительно навески 0,15 г, которую принимают за основную.


К каждой навеске прибавляют до 1,5 г смеси для сплавления, тщательно перемешивают и сплавляют в течение 5 мин при температуре 900-950 град.С.


Вращательным движением вынутого из муфеля тигля распределяют жидкий плав равномерно по его стенкам. Охлажденный тигель с застывшим плавом помещают в стакан, содержащий 100 куб.см холодного раствора соляной кислоты, и растворяют плав без нагревания при постоянном перемешивании вручную или на магнитной мешалке до полного его растворения. После растворения плавов тигли обмывают водой, а растворы количественно переносят в мерные колбы вместимостью 500 куб.см, доливают до метки водой и тщательно перемешивают. Такие растворы можно использовать в течение 2-3 месяцев для построения и поверки градуировочных графиков или калибровочных уравнений.


6.4.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см отбирают соответственно по 5 куб.см каждого градуировочного раствора, добавляют около 25 куб.см воды, по 5 куб.см раствора молибдата аммония или натрия, перемешивают и дают постоять 10 мин для полноты образования желтого кремнемолибденового комплекса. Затем добавляют по 5 куб.см раствора восстановителя 1 либо по 20 куб.см раствора восстановителя 2, разбавляют водой до метки, тщательно перемешивают и после 15 мин выстаивания и получения устойчивого синего комплекса полученные растворы фотометрируют относительно дистиллированной воды, используя светофильтры с максимумом светопропускания при длине волны 600-750 нм (красный) или 815 нм (инфракрасный) и кювету с толщиной поглощающего свет слоя 10 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида кремния в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


6.4.3. Проведение анализа


Навеску пробы, выбранную в зависимости от содержания оксида кремния в соответствии с табл. 2, сплавляют с 1,5 г смеси для сплавления в платиновом тигле, накрытом крышкой, в муфельной печи при температуре 900-950 град.С в течение 5 мин. Плав распределяют по стенкам тигля, вращая его щипцами. Остывший тигель со сплавом опускают в стакан вместимостью 150 куб.см, в который в зависимости от последующего разведения предварительно налито 40; 50 или 100 куб см холодного раствора соляной кислоты 1:3.



Таблица 2




Массовая доля оксида кремния, %




Масса навески, г



Объем аликвотной части, куб.см




Разведение, куб.см


До 1 включ.



0,3


25


200


Св. 1 до 4 "



0,3


10


250


" 4 " 8 "



0,3


5


500


" 8 " 20 "



0,15


5


500


" 20 " 30 "



0,10


5


500


" 30 " 40 "



0,07


5


500




Растворяют плав при постоянном перемешивании, как изложено в п. 6.4.2.1. Полученный раствор количественно переносят в мерную колбу и разбавляют водой до объема в соответствии с табл. 2. Полученный раствор используют при систематическом анализе.


Для определения массовой доли оксида кремния в две мерные колбы вместимостью 100 куб.см отбирают: в одну - аликвотную часть анализируемого раствора в соответствии с табл. 2; в другую - 5 куб.см основного градуировочного раствора, приготовленного по п.6.4.2.1. Затем в обе колбы добавляют около 25 куб.см воды, по 5 куб.см молибдата аммония или натрия. Дальнейшие операции - по п. 6.4.2.2.


6.4.4. Обработка результатов


Перед вычислением массовой доли оксида кремния вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.


Массу оксида кремния в миллиграммах находят по градуировочному графику и вычисляют  искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида кремния в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению. При отступлении от условий градуировки в части изменения навески, аликвотной части или разведения расчет проводят по формуле (8).


6.5. Дифференциальный фотоколориметрический метод при массовой доле оксида кремния от 40 до 80 %


Метод основан на измерении оптической плотности синего кремнемолибденового комплекса анализируемого раствора по отношению к обусловленной оптической плотности аналогичным образом полученного раствора стандартного образца.


6.5.1. Средства анализа - по п. 6.4.1.


6.5.2. Подготовка к анализу


6.5.2.1. Приготовление градуировочных растворов


В платиновые тигли помещают пять навесок ОСО глины массой 0,08; 0,09; 0,10; 0,11; 0,12 г; массовую долю оксида кремния в них рассчитывают относительно навески 0,10 г, которую принимают за основную.


К каждой навеске прибавляют по 2 г смеси для сплавления, тщательно перемешивают и сплавляют в течение 15-20 мин, остальные операции проводят аналогично п. 6.4.2.1.


6.5.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают соответственно по 5 куб.см каждого градуировочного раствора и воды до 50 куб.см. Дальнейшие операции - по п.6.4.2.2, увеличивая время образования желтого комплекса до 20 мин.


Фотометрирование проводят относительно основного градуировочного раствора. При этом оптический ноль фотометрического прибора по шкале поглощения в зависимости от чувствительности устанавливают по этому раствору в интервале оптической плотности 0,250-0,300.


По полученным результатам определений относительной оптической плотности и известной концентрации оксида кремния в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


6.5.3. Проведение анализа


Навеску пробы, выбранную в зависимости от содержания оксида кремния в соответствии с табл. 3, сплавляют с 2 г смеси для сплавления в накрытом крышкой платиновом тигле в муфельной печи при температуре 900-950 град.С в течение 15-20 мин. Остальные операции выполняют по п. 6.4.2.1.

Таблица 3



Массовая доля оксида кремния, %



Масса навески, г



Св. 40 до 50 включ.




0,15


" 50 " 70 "



0,10


" 70 " 85 "


0,07





Для определения массовой доли оксида кремния в две мерные колбы вместимостью 100 куб.см отбирают: в одну - 5 куб.см анализируемого раствора; в другую - 5 куб.см основного градуировочного раствора, приготовленного по п.6.5.2.1. Затем в обе колбы добавляют  воды до 50 куб.см. Дальнейшие операции - по п. 6.5.2.2.


6.5.4. Обработка результатов - по п. 6.4.4 (без введения поправки).


6.6. Дифференциальный фотоколориметрический метод при массовой доле оксида кремния от 25 до 40%


Определение массовой доли оксида кремния проводят в соответствии с п. 6.5. При этом для построения градуировочного графика используют градуировочные растворы, приготовление из ОСО сырьевой смеси, увеличив в два раза массы навесок (п. 6.5.2.1). За основную принимают навеску массой 0,20 г; относительно нее ведут расчеты концентрацией градуировочных растворов.



7. Определение оксидов кальция и магния



7.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 4 и 5.




Таблица 4

%



Массовая доля оксида кальция










От 1 до 10 включ.




±0,15



0,20


Св. 10 " 40 "



±0,20


0,30


" 40 " 70 "



±0,30


0,40




Таблица 5

%



Массовая доля оксида кальция










До 1,0 включ.




±0,10



0,15


Св. 1,0 до 6,0 "



±0,20


0,30


" 6,0 " 25,0 "



±0,40


0,60



7.2. Комплексонометрический метод


Метод основан на реакции взаимодействия катионов кальция и магния с трилоном Б (комплексоном III) с образованием малодиссоциированных соединений в присутствии металлоиндикаторов в щелочном растворе, образующих окрашенные комплексы, разрушающиеся при дальнейшем титровании трилоном Б.


Конечную точку титрования визуально или фотометрической индикацией определяют по исчезновению из раствора определяемого катиона, который связывается с трилоном Б, и выделению свободного индикатора, имеющего иную окраску, чем комплекс определяемого катиона с данным индикатором.


7.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Титратор.


Фотоэлектротитриметр.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Аммиак водный по ГОСТ 3760 и раствор 1:1,5.


Аммоний хлористый по ГОСТ 3773.


Гидроксиламина гидрохлорид по ГОСТ 5456, раствор массовой концентрацией 50 г/куб.дм.


Калия гидроксид по ГОСТ 24363, раствор массовой концентрацией 200 г/куб.дм (хранят в полиэтиленовой посуде).


Калий хлористый по ГОСТ 4234.


Уротропин технический по ГОСТ 1381, раствор массовой концентрацией 100 г/куб.дм.


Трилон Б по ГОСТ 10652.


Раствор трилона Б № 1 молярной концентрацией 0,05 моль/куб.дм (0,05 М): 18,62 г трилона Б растворяют в воде при нагревании до температуры 70-80 град.С, раствор охлаждают, фильтруют в мерную колбу вместимостью 1 куб.дм и доводят до метки водой.


Раствор трилона Б № 2 молярной концентрацией 0,005 моль/куб.дм (0,005 М) :1,8 г трилона Б растворяют в воде при нагревании до температуры 70-80 град.С, раствор охлаждают, фильтруют в мерную колбу вместимостью 1 куб.дм и доводят до метки водой.


Магний серно-кислый 7-водный по ГОСТ 4523 или стандарт-титр, растворы молярной концентрацией 0,1 моль/куб.дм (0,1 М) и 0,01 моль/куб.дм (0,01 М).


Спирт этиловый ректификованный технический по ГОСТ 18300.


Флуорексон (индикатор) по ТУ 6-09-1368, сухая смесь: 1 г индикатора смешивают с 99 г хлористого калия, растирают в ступке и хранят в банке с крышкой.


Тимолфталеин (индикатор) по ТУ 6-09-1887, сухая смесь: 1 г индикатора смешивают с 99 г хлористого калия, растирают в ступке и хранят в банке с крышкой.


Метиловый оранжевый (индикатор): 0,1 г индикатора растворяют в 100 куб.см воды.


Фенолфталеин (индикатор) по ТУ 6-09-5360: 0,2 г индикатора растворяют в 100 куб.см этилового спирта.


Бром крезоловый пурпуровый (индикатор) по ТУ 6-09-4530: 0,1 г индикатора растворяют в 100 куб.см этилового спирта.


Натрий фтористый по ГОСТ 4463.


Триэтаноламин по ТУ 6-09-2448.


Маскирующий реагент МР-1: раствор триэтаноламина массовой концентрацией 50 г/куб.дм, содержащий 5 г фтористого натрия.


Маскирующий реагент МР-2: раствор триэтаноламина массовой концентрацией 10 г/куб.дм, содержащий 2 г фтористого натрия.


Аммиачный буферный раствор: 70 г хлористого аммония растворяют в 200 куб.см воды, фильтруют, прибавляют 570 куб.см водного аммиака, доливают до 1 куб.дм водой, pH этого раствора соответствует 10.


Хром темно-синий (индикатор) по ТУ 6-09-3970, раствор массовой концентрацией 5 г/куб.дм.


Тимолфталексон (индикатор) по ТУ 6-09-07-996, раствор массовой концентрацией 5 г/куб.дм.


Эриохром черный Т (индикатор) по ТУ 6-09-1760: 1 г индикатора смешивают с 99 г хлористого калия, растирают в ступке и хранят в банке с крышкой.


Смесь для сплавления по п.6.4.1.


7.2.2. Подготовка к анализу


7.2.2.1. Установка титра 0,05 и 0,005 М растворов трилона Б по оксиду кальция


Навеску стандартного образца состава карбоната кальция массой 5 г растворяют в 30-40 куб.см раствора соляной кислоты 1:3 при нагревании, кипятят 3-5 мин для удаления углекислоты, переводят в мерную колбу вместимостью 1 куб.дм, охлаждают и доливают до метки водой. В три конические колбы вместимостью 250-300 куб.см спускают из бюретки по 20 куб.см приготовленного раствора хлористого кальция, разбавляют водой до 100 куб.см, затем приливают из бюретки 10-15 куб.см раствора трилона Б № 1, 1-5 капель брома крезолового пурпурового, 15 куб.см раствора гидроскида калия, на кончике шпателя 0,04-0,05 г индикатора флуорексона и титруют раствором трилона Б № 1 до перехода флуоресцирующей малиново-зеленой окраски в устойчивую малиновую. Титрование проводят на темном фоне.


Титр 0,05 М раствора трилона Б по оксиду кальция img84 в граммах на кубический сантиметр вычисляют по формуле





где     20


 -


объем аликвотной части раствора стандартного образца, взятый для титрования, куб.см;



5


 -


масса навески стандартного образца, г;





 -


массовая доля оксида кальция в стандартном образце, указанная в свидетельстве, %;





 -


среднее арифметическое значение объема 0,05 М раствора трилона Б, пошедшего на титрование (с учетом прибавления перед титрованием в раствор стандартного образца), куб.см;



1000



 -


объем раствора стандартного образца, куб.см.



Навесу стандартного образца состава карбоната кальция массой 0,1 г растворяют в 100 куб.см раствора соляной кислоты 1:3 при нагревании, кипятят 3-5 мин для удаления углекислоты, переводят в мерную колбу вместимостью 500 куб.см, охлаждают и доливают до метки водой. В три стакана вместимостью 150 куб.см отбирают по 50 куб.см приготовленного раствора хлористого кальция, приливают из бюретки 10-15 куб.см раствора трилона Б № 2, 15 куб.см гидроксида калия, добавляют 7 капель индикатора хрома темно-синего. В стакан опускают магнитный элемент, помещают стакан в гнездо фотоэлектротитриметра, включают прибор и мотор электромагнитной мешалки, перемешивают раствор 1 мин и титруют раствором трилона Б № 2 до остановки стрелки микроамперметра, что соответствует эквивалентной точке.


Таким же образом проводят титрование холостого раствора, состоящего из 50 куб.см воды, 2 куб.см раствора соляной кислоты 1:3 и 0,1 г смеси для сплавления.


Титр 0,005 М раствора трилона Б по оксиду кальция img88 в граммах на кубический сантиметр вычисляют по формуле





где      50


-


объем аликвотной части раствора стандартного образца, взятый для титрования, куб.см;



0,1


-


масса навески стандартного образца, г;





-


массовая доля оксида кальция в стандартном образце, указанная в свидетельстве, %;





 -


среднее арифметическое значение объема 0,005 М раствора трилона Б, пошедшего на титрование (с учетом прибавления перед титрованием в раствор стандартного образца), куб.см;





-


объем 0,005 М раствора трилона Б, пошедший на титрование холостого раствора, куб.см;



500


 -


объем раствора стандартного образца, куб.см.




7.2.2.2. Установка титра 0,05 и 0,005 М растворов трилона Б по оксиду магния


В три конические колбы вместимостью 250-300 куб.см спускают из бюретки по 20 куб.см 0,1 М раствора серно-кислого магния, разбавляют водой до 100 куб.см, нагревают до 60-70 град.С, приливают по 15 куб.см аммиачного буферного раствора и добавляют 5-7 капель индикатора хрома темно-синего или эрихрома черного Т (0,04-0,05 г) и титруют раствором трилона Б № 1 при интенсивном перемешивании до перехода красной окраски соответственно в устойчивую сиреневую или синюю с зеленым оттенком. При использовании 5-7 капель индикатора тимолфталексона наблюдают переход окраски из синей в светло-серую.


Титр 0,05 М раствора трилона Б по оксиду магния img93 в граммах на кубический сантиметр вычисляют по формуле





где         20


-


объем аликвотной части 0,1 М раствора серно-кислого магния, взятый для титрования, куб.см;



0,002016


-


масса оксида магния, соответствующая 1 куб.см раствора трилона Б № 1, г/куб.см;





-


среднее арифметическое значение объема 0,05 М раствора трилона Б, пошедшего на титрование, куб.см.



В три стакана вместимостью 150 куб.см помещают по 20 куб.см 0,01 М раствора серно-кислого магния, приливают 50 куб.см воды, 15 куб.см аммиачного буферного раствора. В стакан опускают магнитный элемент, помещают стакан в гнездо фотоэлектротитриметра, включают прибор и мотор электромагнитной мешалки, перемешивают раствор 1 мин, добавляют 7 капель индикатора хрома темно-синего и титруют раствором трилона Б № 2 до остановки стрелки микроамперметра, что соответствует эквивалентной точке.


Таким же образом проводят титрование холостого раствора, состоящего из 50 куб.см воды.


Титр 0,005 М раствора трилона Б по оксиду магния img96 в граммах на кубический сантиметр вычисляют по формуле





где         20


-


объем аликвотной части 0,01 М раствора серно-кислого магния, взятый для титрования, куб.см;



0,0002016


-


масса оксида магния, соответствующая 1 куб.см раствора трилона Б № 2, г/куб.см;





-


среднее арифметическое значение объема 0,005 М раствора трилона Б, пошедшего на титрование, куб.см.





-


объем 0,005 М раствора трилона Б, пошедший на титрование холостого раствора, куб.см.



7.2.3. Проведение анализа


7.2.3.1. Титрование оксида кальция с отделением гидроксидов железа и алюминия


Навеску цемента, клинкера, сырьевой смеси и других материалов массой 0,5 г сплавляют с 2 г смеси для сплавления при температуре 950-1000 град.С. Плав растворяют в 60-70 куб.см раствора соляной кислоты 1:3 и переводят в мерную колбу вместимостью 250 куб.см.


Из мерной колбы или от фильтрата после отделения оксида кремния по п. 6.3.2 отбирают аликвотную часть объемом 50 куб.см в стакан вместимостью 150-200 куб.см. Раствор нагревают до кипения, приливают по каплям раствор аммиака до изменения окраски бумажки конго из синей в красную, прибавляют раствор соляной кислоты 1:3 до перехода красной окраски бумажки конго в сиреневую, затем добавляют 10 куб.см раствора уротропина, выдерживают 5-7 мин при температуре 70-80 град.С до просветления раствора над выделившимся осадком гидроксидов железа и алюминия и фильтруют в колбу вместимостью 500-750 куб.см, промывают осадок на фильтре горячей водой до исчезновения реакции на хлор-ион с азотно-кислым серебром. Полученный фильтрат объемом 250-300 куб.см охлаждают.


При отсутствии уротропина гидроксиды железа и алюминия можно отделить только раствором аммиака, добавляя его к анализируемому раствору до слабого запаха. Затем фильтруют раствор и промывают осадок, как описано выше.


К фильтрату прибавляют две трети предполагаемого объема 0,05 М раствора трилона Б, 100 куб.см раствора гидроксида калия, 0,04-0,05 г сухой смеси индикатора флуорексона и дотитровывают раствором трилона Б № 1 визуально до изменения окраски раствора, как изложено в п. 7.2.2.1.


Примечания:


1. При анализе шлаков и шлакопортландцемента для предотвращения окисления оксида марганца (II) в щелочном растворе кислородом воздуха перед титрованием оксида кальция приливают 1-3 куб.см гидрохлорида гидроксиламина, после чего добавляют все необходимые реактивы.


2. При анализе материалов с предполагаемой массовой долей оксида кальция менее 20% (глины и др.) титрование производят, не прибавляя предварительно раствор трилона Б к анализируемому раствору.


7.2.3.2. Титрование оксида кальция без отделения гидроксидов железа и алюминия


Навеску пробы массой 0,1 г сплавляют с 1 г смеси до сплавления при температуре 950-1000 град.С и растворяют плав в 30-40 куб.см раствора соляной кислоты 1:3. Полученный раствор количественно переносят в колбу вместимостью 500-750 куб.см, тщательно обмыв тигель.


Определение может быть выполнено также из аликвотной части раствора объемом 50 куб.см после отделения кремнекислоты по п. 6.3.3, или из оставшейся части растворов в колбе вместимостью 250 куб.см (п. 7.2.3.1), или из аликвотной части раствора объемом 250 куб.см, приготовленного для фотометрического анализа по п. 6.4.3.


В любом случае при визуальном титровании перед добавлением гидроксида калия в раствор вводят 10 куб.см МР-1 и далее анализ ведут, как описано в п. 7.2.3.1.


Титрование оксида кальция в присутствии замаскированных гидроксидов железа и алюминия позволяет выполнить определение из анализируемого раствора пробы, приготовленного для фотометрического определения основных оксидов по п. 6.4.3, используя аликвотную часть объемом 50 или 100 куб.см при общем разведении 500 куб.см. Индикацию конечной точки титрования осуществляют с использованием фотоэлектротитриметра. Титруют 0,005 М раствором трилона Б. Перед добавлением гидроксида калия к анализируемому раствору прибавляют 10 куб.см МР-2. Дальнейшие операции - по п. 7.2.2.1.


7.2.3.3. Титрование суммы оксидов кальция и магния с отделением гидроксидов железа и алюминия


Для анализа берут аликвотную часть объемом 50 куб.см или из мерной колбы вместимостью 250 куб.см (п. 7.2.3.1), или из колбы после отделения кремнекислоты по п. 6.3.3, или из колбы после растворения отдельно взятой навески пробы массой 0,1 г по п. 7.2.3.2. Гидроксиды железа и алюминия отделяют по п. 7.2.3.1. К полученному фильтрату добавляют 50 куб.см аммиачного буферного раствора, 5-7 капель индикатора хрома темно-синего или 0,1 г индикатора эрихрома черного Т и титруют 0,05 М раствором трилона Б до перехода красной окраски соответственно в устойчивую сиреневую или синюю с зеленым оттенком.


7.2.3.4. Титрование суммы оксидов кальция и магния без отделения гидроксидов железа и алюминия


При визуальном титровании аликвотную часть раствора, полученного по п. 7.2.3.1 или п. 7.2.3.2, объемом 50 или 100 куб.см отбирают в коническую колбу вместимостью 500-750 куб.см, разбавляют до 300 куб.см водой, прибавляют 10 куб.см МР-1, одну каплю индикатора метилового оранжевого и 7 куб.см раствора гидроксида калия, затем 20 куб.см аммиачного буферного раствора и 10 капель индикатора тимолфталексона. Темно-синий раствор титруют 0,005 М раствором трилона Б до неизменяющейся желтовато-серой окраски.


При использовании фототитриметра аликвотную часть объемом 50 куб.см анализируемого раствора помещают в стакан вместимостью 150 куб.см, добавляют 10 куб.см раствора МР-2, 5 капель индикатора фенолфталеина и 7 куб.см раствора гидроксида калия, затем прибавляют 20 куб.см аммиачного буферного раствора (появляется розовая окраска), добавляют 7 капель индикатора тимолфталексона. Полученный раствор титруют 0,005 М раствором трилона Б на фототитриметре до остановки стрелки микроамперметра.


Аналогично титруют 50 куб.см холостого раствора.


Примечание. При анализе материалов, содержащих соединения марганца, для устранения помех от его четырехвалентного гидроксида в кислый раствор титруемой аликвотной части добавляют 5 куб.см раствора гидрохлорида гидроксиламина, но при этом гидроксид марганца титруется вместе с суммой оксидов кальция и магния.


7.2.4. Обработка результатов


Массовую долю оксида кальция img100 в процентах вычисляют по формуле





где img102


-


объем 0,05 М раствора трилона Б, пошедший на титрование, куб.см;





-


масса навески пробы, г




или





где img105


-


объем 0,005 М раствора трилона Б, пошедший на титрование, куб.см;





 -


объем 0,005 М раствора трилона Б, пошедший на титрование холостого раствора, куб.см;





 -


масса навески пробы, г.



Массовую долю оксида магния img108 в процентах вычисляют по формуле





где img110


-


объем 0,05 М раствора трилона Б, пошедший на титрование суммы оксидов кальция и магния, куб.см;





-


объем 0,05 М раствора трилона Б, пошедший на титрование оксида кальция, куб.см;





-


масса навески пробы, г





или





где img114


 -


объем 0,005 М раствора трилона Б, пошедший на титрование суммы оксидов кальция и магния, куб.см;





-


объем 0,005 М раствора трилона Б, пошедший на титрование суммы оксидов кальция и магния в холостом растворе, куб.см;





 -


объем 0,005 М раствора трилона Б, пошедший на титрование оксида кальция, куб.см;





-


объем 0,005 М раствора трилона Б, пошедший на титрование  оксида кальция в холостом растворе, куб.см;





 -


масса навески пробы, г;





-


массовая доля оксидов марганца, %.




7.3. Фотоколориметрический метод определения оксида магния


Метод основан на образовании в щелочной среде окрашенного в оранжево-красный цвет адсорбционного соединения титанового желтого с гидроксидом магния.


7.3.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


Кислота соляная по ГОСТ 3118, раствор 1:3.


Натрия гидроксид по ГОСТ 4328, раствор массовой концентрацией 100 г/куб.дм.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Метиловый красный (индикатор):0,2 г индикатора растворяют в 100 куб.см этилового спирта.


Натрий фтористый по ГОСТ 4463.


Смесь для сплавления по п. 6.4.1.


Маскирующий реагент МР-2 по п. 7.2.1.


Крахмал растворимый по ГОСТ 10163:0,5 г крахмала смешивают с 100 куб.см кипящей воды, кипятят 5 мин, фильтруют и охлаждают.


Гидроксиламина гидрохлорид по ГОСТ 5456, раствор массой концентрацией 0,1 г/куб.см, нейтрализованный раствором гидроксида натрия массовой концентрацией 100 г/куб.дм по универсальной индикаторной бумаге.


Реагент желтый титановый по ТУ 6-09-07-979: 0,2 г реагента растворяют в 100 куб.см воды, смешивают с раствором гидрохлорида гидроксиламина, нейтрализованным гидроксидом натрия. Смесь фильтруют в мерную колбу вместимостью 1 куб.дм, разбавляют до метки водой, перемешивают и оставляют на сутки. Раствор годен в течение месяца.


Раствор хлористого кальция: 2 г стандартного образца состава известняка или карбоната кальция растворяют в 50 куб.см раствора соляной кислоты 1:3 и разбавляют водой до 250 куб.см.


7.3.2. Подготовка к анализу


7.3.2.1. Приготовление градуировочных и холостого растворов


Используют градуировочные растворы, приготовленные по п. 6.4.2.1, приняв навеску ОСО массой 0,15 г за основную, и рассчитывают относительно нее массовую долю оксида магния в процентах во всех остальных навесках.


Для приготовления холостого раствора 1 г смеси для сплавления растворяют в 100 куб.см раствора соляной кислоты 1:3 и разбавляют водой до 500 куб.см.


7.3.2.2. Построение градуировочного графика


Используя шесть мерных колб вместимостью 100 куб.см. В первую колбу приливают 25 куб.см холостого раствора, во все остальные по 25 куб.см градуировочных растворов. В первую и вторую колбы добавляют по 1 куб.см раствора хлористого кальция. Во все шесть колб добавляют по 30 куб.см воды, 5 куб.см МР-2, затем по 5 куб.см раствора крахмала, по 10 куб.см реагента титанового желтого и одну каплю индикатора метилового красного. Растворы нейтрализуют раствором гидроксида натрия до лимонно-желтого цвета и добавляют его избыток объемом 10 куб.см, разбавляют водой до метки, перемешивают, выдерживают 5 мин и фотометрируют относительно дистиллированной воды, используя зеленый светофильтр с областью светопропускания при длине волны 530-536 нм и кювету с толщиной поглощающего свет слоя 20 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида магния в фотометрируемых объемах строят градуировочный график или составляют  калибровочное уравнение.


7.3.3. Проведение анализа


В две мерные колбы вместимостью 100 куб.см отбирают: в одну - 25 куб.см анализируемого раствора по п. 7.2.3.1 или п. 6.4.3; в другую - 25 куб.см близкого по массовой доле оксида магния к анализируемому градуировочного раствора, приготовленного по п. 7.3.2.1. Затем в обе колбы добавляют 30 куб.см воды, вводят 5 куб.см МР-2. Дальнейшие операции - по п. 7.3.2.2.


При предполагаемой массовой доле оксида магния в анализируемой пробе менее 1 или более 3% определение выполняют либо из отдельной навески, либо варьируют аликвотной частью анализируемого раствора.


При предполагаемой массовой доле оксида кальция в анализируемой пробе менее 10% к отобранной аликвотной части исходного раствора добавляют 1 куб.см раствора хлористого кальция.


7.3.4. Обработка результатов


Перед вычислением массовой доли оксида магния вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.


Массу оксида кремния в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида магния в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению. При отступлении от условий градуировки в части изменения навески, аликвотной части или разведения расчет проводят по формуле (8).



8. Определение оксидов железа (III), (II)



8.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 6.


Таблица 6

%



Массовая доля оксида железа (III), (II)










До 0,5 включ.




±0,02



0,03


Св. 0,5 до 1,0 "



±0,04


0,05


" 1,0 " 3,0 "



±0,10


0,15


" 3,0 " 10,0 "



±0,15


0,20


" 10,0 " 25,0 "



±0,20


0,30


" 25,0



±0,60


0,80



8.2. Комплексонометрический метод при массовой доле оксида железа (III), (II) более 1,0%


Метод основан на образовании комплексного соединения трехвалентного железа с сульфосалициловой кислотой и разрушении его трилоном Б при pH раствора 1-2 с образованием слабоокрашенного комплекса трилоната железа (III).


Присутствие в растворе оксидов кремния, алюминия, кальция и магния не мешают определению.


8.2.1. Средства анализа


Весы лабораторные общего назначения.


Электропечь муфельная.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Кислота азотная по ГОСТ 4461.


Аммиак водный по ГОСТ 3760, раствор 1:1,5.


Трилон Б по ГОСТ 10652, раствор молярной концентрацией 0,05 моль/куб.дм (0,05 М):18,62 г трилона Б растворяют в воде при слабом нагревании, охлаждают раствор, фильтруют в мерную колбу вместимостью 1 куб.дм и доводят до метки водой.


Натрия гидроксид по ГОСТ 4328 или калия гидроксид по ГОСТ 24363, раствор массовой концентрацией 200 г/куб.дм.


Кислота сульфосалициловая 2-водная по ГОСТ 4478.


Сульфосалициловый индикатор: 10 г сульфосалициловой кислоты растворяют в 50 куб.см воды, нейтрализуют раствором гидроксида натрия или калия до изменения окраски индикаторной бумаги "конго" красной на сиреневую и доливают до 100 куб.см водой.


Смесь для сплавления по п. 6.4.1.


Железо треххлористое 6-водное по ГОСТ 4147 или железоаммонийные квасцы, раствор молярной концентрацией 0,05 моль/куб.дм (0,05 М):13,5 г треххлористого железа или 24,1 г железоаммонийных квасцов растворяют в 300 куб.см воды, фильтруют в мерную колбу вместимостью 1 куб.дм, добавляют 8-10 куб.см соляной кислоты, доливают до метки водой и тщательно перемешивают.


Аммоний азотно-кислый по ГОСТ 22867, раствор с массовой концентрацией 20 г/куб.дм.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Метиловый красный (индикатор): 0,2 г индикатора растворяют в 100 куб.см этилового спирта.


8.2.2. Подготовка к анализу


8.2.2.1. Установка титра 0,05 М раствора треххлористого железа по оксиду железа (III)


Установку титра проводят гравиметрическим методом в параллельных пробах (не менее трех). Для этого из раствора треххлористого железа, приготовленного по п. 8.2.1, отбирают аликвотную часть объемом 25 куб.см, помещают ее в стакан вместимостью 100-150 куб.см, разбавляют водой до 50-60 куб.см, нагревают на плитке примерно до температуры 70-80 град.С и осаждают гидроскид железа (III), прибавляя по каплям раствор аммиака в присутствии 3-4 капель индикатора метилового красного до пожелтения раствора над осадком. Затем стакан выдерживают в теплом месте 3-5 мин и отфильтровывают осадок гидроксида железа (III) через фильтр "красная лента" и промывают его на фильтре 10-12 раз горячим раствором азотно-кислого аммония до исчезновения реакции на ион хлора. Осадок вместе с фильтром переносят в тигель, подсушивают и прокаливают в муфельной печи при температуре 1000 град.С в течение 20-25 мин до постоянной массы. Титр раствора img122 треххлористого железа в граммах на кубический сантиметр вычисляют по формуле





где img124


 -


среднее арифметическое значение массы прокаленного осадка, г;




25


-


аликвотная часть треххлористого железа, куб.см.




8.2.2.2. Установка титра 0,05 М раствора трилона Б по оксиду железа (III)


В три конические колбы вместимостью 250-300 куб.см отбирают по 20 куб.см треххлористого железа, разбавляют до 100 куб.см водой и нагревают примерно до 50 град.С, добавляют 6-7 капель сульфосалицилового индикатора и титрируют раствором трилона Б до исчезновения фиолетовой окраски сульфосалицилата железа. Титр раствора трилона Б img125 в граммах на кубический сантиметр вычисляют по формуле





где img127


 -


среднее арифметическое значение объема 0,05 М раствора трилона Б, прошедшего на титрование треххлористого железа, куб.см;



20


-


объем раствора треххлористого железа, взятый для титрования, куб.см.




8.2.3. Проведение анализа


Навеску анализируемого материала массой 0,2 г сплавляют в платиновом тигле с 2 г смеси для сплавления при 1000 град.С в течение 3-5 мин. Плав растворяют в 50 куб.см раствора соляной кислоты.


Материалы, растворяющиеся в соляной кислоте без остатка, помещают в коническую колбу вместимостью 250-300 куб.см, содержащую 15-20 куб.см воды, приливают 5-7 куб.см соляной кислоты и осторожно нагревают на плитке до полного разложения навески. Затем при любом способе разложения навески добавляют 7-10 капель азотной кислоты, разбавляют водой до 100 куб.см, слабо кипятят раствор 1-2 мин, после чего нейтрализуют раствором аммиака до изменения окраски бумажки конго в красный цвет, затем добавляют по каплям раствор соляной кислоты до изменения окраски индикаторной бумажки на сиреневую, после чего добавляют 8-10 капель избытка той же кислоты и титруют горячий раствор трилоном Б в присутствии 6-7 капель сульфосалицилового индикатора до исчезновения фиолетовой окраски раствора. Далее раствор сохраняют для определения оксида алюминия. Определение можно также вести из аликвотной части объемом 100 куб.см из раствора после определения оксида кремния по п. 6.4.3.


8.2.4. Обработка результатов


Массовую долю оксида железа (III) img128 в процентах вычисляют по формуле





где img130


 -


объем 0,05 М раствора трилона Б, пошедший на титрование, куб.см;





 -


масса навески пробы, г.



При анализе материалов, содержащих двух- и трехвалентное железо, массовую долю оксида железа (III) img132 вычисляют по формуле





где img134


 -


массовая доля оксида железа (II), определяемая по п. 8.6, %;



1,1114


 -


коэффициент пересчета массовой доли оксида железа (II) на оксид железа (III).




При анализе материалов, содержащих только оксид железа (II), его массовую долю img135 в процентах вычисляют по формуле





где 0,891


 -


коэффициент пересчета массовой доли оксида железа (III) на оксид железа (II).



8.3. Фотоколориметрический метод с сульфосалициловой кислотой при массовой доле оксида железа (III) до 10,0%.


Метод основан на образовании в аммиачной среде желтого комплекса трисульфосалицилата железа при использовании сульфосалициловой кислоты в качестве комплексообразователя.


8.3.1. Средства анализа


Весы лабораторные общего назначения.


Фотоэлектроколориметр концентрационный.


Печь муфельная.


Кислота соляная по ГОСТ 3118, растворы 1:1 и 1:3.


Аммиак водный по ГОСТ 3760.


Кислота сульфосалициловая 2-водная по ГОСТ 4478, раствор массовой концентрацией 250 г/куб.дм.


Оксид железа (III) по ТУ 6-09-1418, высушенный при температуре 105-110 град.С до постоянной массы.


Смесь для сплавления по п. 6.4.1.


8.3.2. Подготовка к анализу


8.3.2.1. Приготовление стандартных, градуировочных и холостого растворов


Для приготовления стандартного раствора оксида железа (III) (раствора А) навеску оксида железа массой 0,1 г помещают в коническую колбу вместимостью 250 куб.см, приливают 50 куб см раствора соляной кислоты 1:1 и, покрыв колбу часовым стеклом, нагревают при умеренном кипении до полного растворения навески. Затем раствор охлаждают, переводят количественно в мерную колбу вместимостью 1 куб.дм, доливают до метки водой и перемешивают. Массовая концентрация оксида железа (III) в растворе А - 0,1 мг/куб.см.


Из раствора А готовят рабочий стандартный раствор оксида железа (III) (раствор Б), для чего отмеряют пипеткой 50 куб.см раствора А, переносят в мерную колбу вместимостью 250 куб.см, прибавляют 50 куб.см раствора соляной кислоты 1:3, доводят до метки водой и перемешивают. Массовая концентрация оксида железа (III) в растворе Б - 0,02 мг/куб.см.


Для приготовления холостого раствора 1,5 г расплавленной смеси для сплавления растворяют в 100 куб.см раствора соляной кислоты 1:3, переводят в мерную колбу вместимостью 500 куб.см, доводят полученный раствор до метки водой и перемешивают.


При использовании градуировочных растворов, приготовленных из ОСО сырьевой смеси по п. 6.4.2.1, массовую долю оксида железа (III) в них рассчитывают относительно навески 0,15 г, которую принимают за основную.


8.3.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают 2; 5; 10; 15 и 25 куб.см раствора Б, что соответствует 0,04; 0,10; 0,20; 0,30; 0,50 мг оксида железа(III). Добавляют в первые четыре колбы соответственно 23; 20; 15; 10 куб.см холостого раствора и во все колбы по 15 куб.см раствора сульфосалициловой кислоты. Затем по каплям прибавляют раствор аммиака до получения устойчивого желтого окрашивания раствора и еще 5 куб.см избытка.


Растворы в колбах доводят до метки водой, перемешивают и фотоколориметрируют полученные градуировочные растворы, используя синий светофильтр с областью светопропускания  при длине волны 420-450 нм в кювете с толщиной поглощающего свет слоя 10 мм относительно дистиллированной воды. По полученным результатам определений оптической плотности и известной концентрации оксида железа (III) в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


При использовании градуировочных растворов, приготовленных из ОСО сырьевой смеси, отбирают в мерные колбы вместимостью 100 куб.см по 25 куб.см каждого градуировочного раствора.


Для расширения диапазона определяемых содержаний оксида железа (III) можно для последних трех градуировочных растворов использовать аликвотные части по 50 куб.см.


К отобранным аликвотным частям градуировочных растворов ОСО добавляют по 15 куб.см раствора сульфосалициловой кислоты. Дальнейшие операции выполняют аналогично изложенному выше для раствора Б.


8.3.3. Проведение анализа


Для определения массовой доли оксида железа (III) в мерную колбу вместимостью 100 куб.см отбирают 25 куб.см анализируемого раствора, приготовленного по п. 6.4.3, и далее поступают так же, как описано в п. 8.3.2.2.


8.3.4. Обработка результатов


Массу оксида железа (III) в миллиграммах находят по соответствующему градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида железа (III) в процентах определяют по градуировочному графику, простроенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению. При отступлении от условий градуировки в части изменения навески, аликвотной части или разведения расчет проводят по формуле (8).


8.4. Фотоколориметрический метод с роданидом при массовой доле оксида железа (III) до 10,0%


Метод основан на образовании красного комплексного соединения роданида железа при использовании в качестве комплексообразователя роданистого калия или аммония.


8.4.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


Кислота азотная по ГОСТ 4461 и раствор молярной концентрацией вещества-эквивалента 4 моль/куб.дм (4H): 276 куб.см азотной кислоты разбавляют водой до 1 куб.дм.


Аммоний роданистый по ГОСТ 27067, раствор массовой концентрацией 250 г/куб.дм или калий роданистый по ГОСТ 4139, раствор массовой концентрацией 300 г/куб.дм.


Оксид железа (III) по ТУ 6-09-1418, высушенный при температуре 105-110 град.С до постоянной массы.


8.4.2. Подготовка к анализу


8.4.2.1. Приготовление стандартных, градуировочных и холостого растворов выполняют по п. 8.3.2.1.


8.4.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают 1,0; 2,5; 5,0; 10 и 15 куб.см раствора Б, что соответствует 0,02; 0,05; 0,10; 0,20 и 0,30 мг оксида железа (III). Добавляют соответственно 24; 22; 20; 15 и 10 куб.см холостого раствора, по 10 куб.см раствора азотной кислоты и поочередно по 10 мл раствора роданида аммония или калия, разбавляют до метки водой, тщательно перемешивают и фотометрируют полученные градуировочные растворы, учитывая недостаточную стойкость роданистого железа, непосредственно после их изготовления, используя синий светофильтр с областью светопропускания при длине волны 420-450 нм в кювете с толщиной поглощающего свет слоя 10 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида железа (III) в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


При использовании градуировочных растворов, приготовленных из ОСО сырьевой смеси, отбирают в мерные колбы вместимостью 100 куб.см по 25 куб.см каждого градуировочного раствора.


Для расширения диапазона определяемых содержаний оксида железа (III) для первого раствора используют аликвотную часть 10 куб.см, а для градуировочного раствора, содержащего 0,15 г образца, аликвотную часть 50 куб.см. Во все колбы добавляют по 10 куб.см раствора азотной кислоты. Дальнейшие операции выполняют аналогично изложенному выше для раствора Б.


8.4.3. Проведение анализа


Для определения массовой доли оксида железа (III) в мерную колбу вместимостью 100 куб.см отбирают 25 куб.см анализируемого раствора, приготовленного по п. 6.4.3, и далее поступают так же, как указано в п. 8.4.2.2.


8.4.4. Обработка результатов - по п. 8.3.4.


8.5. Фотоколориметрический метод с ортофенантролином при массовой доле оксида железа (III) до 3,0%


Метод основан на предварительном восстановлении трехвалентного железа гидрохлоридом гидроксиламина и образовании двухвалентными ионами железа с ортофенантролином оранжево-красного комплекса.


8.5.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


Гидроксиламина гидрохлорид по ГОСТ 5456, раствор массовой концентрацией 100 г/куб.дм.


Кислота уксусная по ГОСТ 61 и раствор 1:1.


Ортофенантролин (1,10-фенантролин):1,0 г ортофенантролина растворяют в 100 куб.см раствора уксусной кислоты 1:1.


Аммиак водный по ГОСТ 3760.


Универсальная индикаторная бумага по ТУ 6-09-1181.


Натрий уксуснокислый 3-водный по ГОСТ 199, раствор массовой концентрацией 500 г/куб.дм (далее  буферный раствор).


Оксид железа (III) по ТУ 6-09-1418, высушенный при температуре 105-110 град.С до постоянной массы.


Смесь для сплавления по п. 6.4.1.


8.5.2. Подготовка к анализу


8.5.2.1. Приготовление стандартных, градуировочных и холостого растворов выполняют по п. 8.3.2.1.


8.5.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 50 куб.см приливают 1; 2,5; 5; 10; 15 куб.см раствора Б, что соответствует 0,02; 0,05; 0,10; 0,20 и 0,30 мг оксида железа (III).


Поочередно во все колбы добавляют соответственно 24; 22; 20; 15 и 10 куб.см холостого раствора, по 2 куб.см раствора гидрохлорида гидроксиламина.


Затем приливают буферный раствор до установления pH 3,5 (по универсальной индикаторной бумаге).


Для определения объема буферного раствора, который необходимо прибавить в градуировочные растворы, отбирают аликвотную часть раствора Б объемом 10 куб.см и добавляют к ней буферный раствор до получения требуемого pH.


Для аликвотных частей 1; 2,5; 5 и 15 куб.см раствора Б необходимое количество буферного раствора определяется пропорциональным расчетом.


Далее в каждую колбу приливают по 5 куб.см ортофенантролина, доводят до метки водой, перемешивают и через 5 мин фотоколориметрируют полученные градуировочные растворы, используя синий светофильтр с областью светопропускания при длине волны 400-500 нм в кювете с толщиной поглощающего свет слоя 10 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида железа (III) в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение .


8.5.3. Проведение анализа


Для определения массовой доли оксида железа (III) в мерную колбу вместимостью 50 куб.см отбирают 25 куб.см анализируемого раствора, приготовленного по п. 6.4.3, и далее поступают так же, как указано в п. 8.5.2.2.


При определении массовой доли оксида железа (III) в белом портландцементе навеску образца массой 0,5 г сплавляют с 2 г смеси для сплавления, плав растворяют в 30-40 куб.см раствора соляной кислоты 1:3, переводят в мерную колбу вместимостью 100 куб.см, готовят и фотометрируют окрашенный раствор из аликвотной части 25-50 куб.см, как изложено в п. 8.5.2.2.


8.5.4. Обработка результатов - по п. 8.3.4.


8.6. Перманганатный метод при массовой доле оксида железа (II) до 10,0%


Метод основан на кислотном разложении пробы в токе углекислого газа и последующем титровании оксида железа (II) перманганатом калия.


8.6.1. Средства анализа


Весы лабораторные общего назначения.


Кислота серная по ГОСТ 4204 и раствор 1:4.


Калий марганцово-кислый по ГОСТ 20490 или стандарт-титр, раствор молярной концентрацией вещества-эквивалента 0,1 моль/куб.дм (0,1 Н).


Натрий углекислый по ГОСТ 83, плавленый: соду помещают в платиновую чашку или тигель и выдерживают в муфельной печи 5-8 мин при температуре 850-900 град С, охлаждают, разбивают на кусочки, хранят в закрытом бюксе.


Кислота соляная по ГОСТ 3118.


Кислота фтористо-водородная по ГОСТ 10484.


Углекислый газ: получают в аппарате Киппа действием раствора соляной кислоты на мраморную крошку или используют углекислый газ из баллона.


Клапан Бунзена: изготовляют из отрезка толстостенной резиновой трубки длиной 50 мм. С одного конца трубки плотно закрывают резиновой пробкой, либо заливают резиновым клеем. Другой конец надевают на стеклянную трубку. Лезвием бритвы вдоль резиновой трубки делают прорез (щель) длиной 15-20 мм.


8.6.2. Проведение анализа


8.6.2.1. В коническую колбу вместимостью 250-500 куб.см приливают 100 куб.см раствора серной кислоты, закрывают колбу пробкой с двумя отверстиями, в которые вставлены стеклянные трубки, согнутые под прямым углом. Одна из трубок (по ходу газа) доходит до дна колбы, вторая кончается под пробкой. Длинную трубку присоединяют к аппарату Киппа с углекислым газом, открывают кран и пропускают углекислый газ 3-5 мин.


При отсутствии аппарата Киппа в такую же колбу с раствором серной кислоты помещают несколько кусочков плавленой соды и закрывают колбу резиновой пробкой с клапаном Бунзена.


Затем, в обоих случаях, приоткрыв пробку, быстро помещают в колбу навеску свежеизмельченного клинкера или цемента массой 1-1,5 г в кальке или папиросной бумаге, не прекращая тока газа. Содержимое колбы кипятят 15 мин, пропуская все время ток углекислого газа. Затем колбу снимают с плитки, охлаждают, после чего отсоединяют колбу от прибора Киппа, прибавляют 100 куб.см свежепрокипяченной и охлажденной до комнатной температуры воды и титруют 0,1 Н раствором марганцово-кислого калия до розовой окраски, не исчезающей в течение 20-30 с.


8.6.2.2. Материалы, не растворяющиеся в серной кислоте без остатка, разлагают в смеси фтористо-водородной и серной кислот.


Навеску свежеизмельченного материала массой 0,5-1 г помещают в большой платиновый тигель, смачивают водой, прибавляют 10 куб.см раствора серной кислоты, доливают до половины тигля горячей свежепрокипяченной водой, закрывают тигель крышкой с отверстием, вставляя в него стеклянную трубку от аппарата Киппа, пропускают углекислый газ. Тигель нагревают на песчаной бане, пропуская углекислый газ до начала кипения жидкости. Затем прекращают подачу углекислого газа (отсоединяют от прибора), отводят крышку и быстро прибавляют 7 куб.см фтористо-водородной кислоты.


Тигель плотно закрывают крышкой (без отверстия) и осторожно нагревают до появления белых паров, после чего содержимое в тигле кипятят 10 мин.


Затем тигель переносят в стакан вместимостью 400-500 куб.см, прибавляют 150 куб.см свежепрокипяченной и охлажденной до комнатной температуры воды, 5 куб.см серной кислоты и быстро титруют, как описано в п. 8.6.2.1.


8.6.3. Обработка результатов


Массовую долю оксида железа (II) img137 в процентах вычисляют по формуле





где      img139


-


объем раствора марганцово-кислого калия, пошедший на титрование, куб.см;



0,007184


 -


количество оксида железа (II), соответствующее 1 куб.см точно 0,1 Н раствора марганцово-кислого калия, г;





-


масса навески пробы, г.



9. Определение оксида алюминия



9.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 7.

Таблица 7

%



Массовая доля оксида алюминия









До 1 включ.



±0,05


0,07


Св. 1 до  3 "



±0,10


0,15


" 3 " 7 "



±0,15


0,20


" 7 " 20 "



±0,20


0,30


" 20 " 70 "



±0,30


0,40


" 70



±0,40


0,50



9.2. Объемный комплекснометрический метод


Метод основан на образовании комплексного соединения трилона Б с ионами алюминия при pH раствора 2-3 с последующим обратным титрованием избытка трилона Б, заведомо вводимого после определения оксида железа (по п. 7.2), раствором хлорида железа при pH 4,8-5,0.


Присутствующие в растворе после определения оксида железа трилонат железа, не разрушающийся при pH раствора 4,8-5,0, а также ионы кремния, кальция, магния, серы не препятствуют определению оксида алюминия.


9.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Кислота азотная по ГОСТ 4461.


Аммиак водный по ГОСТ 3760, раствор 1:1,5.


Трилон Б по ГОСТ 10652, раствор массовой концентрацией 0,05 моль/куб.дм (0,05 М): готовят по п. 8.2.1.


Кислота сульфосалициловая 2-водная по ГОСТ 4478.


Сульфосалициловый индикатор по п. 8.2.1.


Натрия гидроксид по ГОСТ 4328 или калия гидроксид по ГОСТ 24363, раствор массовой концентрацией 200 г/куб.дм.


Кислота уксусная по ГОСТ 61, ледяная или массовой концентрацией 800 г/куб.дм.


Натрий уксусно-кислый 3-водный по ГОСТ 199 или безводный (плавленый).


Смесь для сплавления по п 6.4.1.


Железо треххлористое 6-водное по ГОСТ 4147 или железоаммонийные квасцы, раствор массовой концентрацией 0,05 моль/куб.дм (0,05 М) по п. 8.2.1.


Квасцы алюмокалиевые по ГОСТ 4329, раствор массовой концентрацией 0,05 моль/куб.дм: 16 г квасцов растворяют в 300 куб.см воды, фильтруют раствор в мерную колбу вместимостью 1 куб.дм, добавляют 9 куб.см соляной кислоты, разбавляют водой до метки, перемешивают.


Ацетатный буферный раствор с pH 4,8-5,0: 165 г плавленого уксусно-кислого натрия или 270 г натрия уксусно-кислого 3-водного растворяют в 300-400 куб.см воды, фильтруют в мерную колбу вместимостью 1 куб.дм, добавляют 60 куб.см ледяной или 75 куб.см уксусной кислоты массовой концентрацией 800 г/куб.дм и доливают до 1 куб.дм водой.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Метиловый красный (индикатор), спиртовой раствор массовой концентрацией 2 г/куб.дм в этиловом спирте.


9.2.2. Подготовка к анализу


9.2.2.1. Установка титра раствора алюмокалиевых квасцов по оксиду алюминия


По 25 куб.см раствора алюмокалиевых квасцов помещают в три стакана вместимостью 150 куб.см, разбавляют водой до объема 100 куб.см и двукратно осаждают гидроксид алюминия аммиаком по индикатору метиловому красному.


Осадок фильтруют и прокаливают при температуре 1100 град.С до постоянной массы.


Титр раствора алюмокалиевых квасцов img143 в граммах на кубический сантиметр вычисляют по формуле





где img145


-


среднее арифметическое значение массы прокаленного осадка оксида алюминия, г;



25


-


объем аликвотной части раствора алюмокалиевых квасцов, куб.см.




9.2.2.2. Установка титра раствора трилона Б по оксиду алюминия


Предварительно устанавливают объемное соотношение между концентрациями растворов трилона Б и треххлористого железа массовой концентрацией 0,05 моль/куб.дм. Для этого спускают из бюретки в три конические колбы вместимостью 250-300 куб.см по 10 куб.см раствора трилона Б, разбавляют водой до объема 100 куб.см, приливают 10 куб.см ацетатного буферного раствора, 6-7 капель сульфосалицилового индикатора и титруют раствором треххлористого железа до появления золотисто-оранжевой окраски, не исчезающей в течение 1 мин.


Коэффициент img146, выражающий объемное соотношение между концентрациями растворов трилона Б и треххлористого железа, вычисляют по формуле





где img148


 -


среднее арифметическое значение объемов раствора треххлористого железа, пошедшего на титрование 10 куб.см раствора трилона Б, куб.см.



Титр раствора трилона Б для определения оксида алюминия устанавливают следующим образом. В три конические колбы вместимостью 250-300 куб.см спускают из бюретки по 20 куб.см титрованного раствора алюмокалиевых квасцов, разбавляют водой до объема 100 куб.см, нейтрализуют раствором аммиака до изменения в красный цвет бумажки "конго". Затем по каплям добавляют раствор соляной кислоты до изменения цвета бумажки "конго" в сиреневую и еще 8-10 капель избытка той же кислоты. К полученному раствору добавляют 25 куб.см раствора трилона Б, нагревают до кипения, прибавляют 10 куб.см ацетатного буферного раствора, 6-7 капель сульфосалицилового индикатора, охлаждают до комнатной температуры и титруют раствором хлористого железа до появления золотисто-оранжевой окраски, устойчивой в течение 1 мин.


Титр раствора трилона Б img149 в граммах на кубический сантиметр вычисляют по формуле





где      20


-


объем титрованного раствора алюмокалиевых квасцов, куб.см;



25


-


объем раствора трилона Б, заранее прилитый к титрованному раствору алюмокалиевых квасцов, куб.см;





 -


среднее арифметическое значение объема раствора треххлористого железа, пошедший на обратное титрование, куб.см.




9.2.3. Проведение анализа


К раствору анализируемой пробы после определения оксида железа (III) по п. 8.2.3.1 добавляют такое количество раствора трилона Б, чтобы хватило на полное связывание предполагаемого количества оксида алюминия в комплекс и остался избыток около 10 куб.см. Количество добавляемого раствора трилона Б img152 в кубических сантиметрах вычисляют по формуле





где      img154


 -


масса навески пробы, г.





 -


предполагаемая массовая доля оксида алюминия в материале пробы , %;


10


 -



избыток раствора трилона Б, куб.см.



После добавления раствора трилона Б анализируемый раствор нагревают и доводят до кипения, прибавляют 10 куб.см ацетатного буферного раствора, охлаждают до комнатной температуры и титруют раствором треххлористого железа до появления  золотисто-оранжевого окрашивания, не исчезающего в течение 1 мин.


Примечание. В материалах, не содержащих оксид железа, оксид алюминия определяется из отдельной навески массой 0,05-0,20 г в зависимости от концентрации или из аликвотной части фильтрата после отделения оксида кремния желатином по п. 6.3.2.


Разрешается также определять оксиды железа и алюминия, используя осадок гидроксидов, полученный по п. 7.2.3 после его растворения в соляной кислоте.


9.2.4. Обработка результатов


Массовую долю оксида алюминия img156 в процентах вычисляют по формуле





где      img158


-


объем раствора треххлористого железа, пошедший на обратное  титрование, куб.см;





 -


масса навески пробы, г.





 -


массовая доля оксида титана в пробе, определенная по разд.10, %.




9.3. Прямой фотоколориметрический метод


Метод основан на образовании окрашенного в красный цвет комплексного соединения иона алюминия с алюминоном при pH раствора 4,5-4,8.


9.3.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


PH-метр или иономер.


Натрий уксусно-кислый 3-водный по ГОСТ 199 или безводный по ТУ 6-09-246.


Натрия гидроксид по ГОСТ 4328, раствор массовой концентрацией 10 г/куб.дм.


Кислота уксусная по ГОСТ 61, ледяная.


Кислота аскорбиновая пищевая, раствор массовой концентрацией 2 г/куб.дм: 0,2 г кислоты растворяют в 100 куб.см воды. Раствор годен 2-3 сут.


Алюминон (аммонийная соль ауринтрикарбоновой кислоты), раствор массовой концентрацией 1 г/куб.дм: 1 г алюминона растворяют в 100 куб.см воды с последующим разведением водой до 1 куб.дм. Раствор тщательно перемешивают, выдерживают в течение 4-5 сут в темном месте, хранят в сосуде из темного стекла.


Ацетатный буферный раствор pH 5,2 - 5,3: 100 г натрия уксусно-кислого безводного или 166 г 3-водного растворяют в 300 куб.см воды, фильтруют и разбавляют водой до 950 куб.см, добавляют 15 куб.см ледяной уксусной кислоты, перемешивают и проверяют pH раствора на иономере pH-метре; при значении pH менее 5,2 добавляют по каплям раствор гидроксида натрия, при pH более 5,3 - несколько капель уксусной кислоты.


9.3.2. Подготовка к анализу


9.3.2.1. Приготовление градуировочных растворов


Используют градуировочные растворы, приготовленные по п. 6.4.2.1, приняв навеску ОСО массой 0,15 г за основную и рассчитывают относительно нее массовую долю оксида алюминия в процентах во всех остальных навесках.


9.3.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 50 куб.см приливают соответственно по 5 куб.см каждого градуировочного раствора, добавляют по 1 куб.см раствора аскорбиновой кислоты и по 5 куб.см раствора алюминона, затем добавляют по 10 куб.см ацетатного буферного раствора, разбавляют до метки водой, перемешивают и после 15 мин выстаивания фотометрируют растворы относительно дистиллированной воды, используя зеленый светофильтр с максимумом светопропускания при длине волны 530-536 нм и кювету с толщиной пропускающего свет слоя 10 мм.


По полученным результатам определения оптической плотности и известной концентрации оксида алюминия в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


9.3.3. Проведение анализа


Для определения массовой доли оксида алюминия в две мерные колбы вместимостью 50 куб.см отбирают: в одну - 5 куб.см анализируемого раствора, приготовленного по п. 6.4.3; в другую - 5 куб.см близкого по массовой доле элемента к анализируемому градуировочного раствора, приготовленного по п. 9.3.2.1. Затем в обе колбы приливают по 1 куб.см раствора аскорбиновой кислоты и по 5 куб.см раствора алюминона. Дальнейшие операции - по п. 9.3.2.2.


С целью строгого сохранения кислотности фотометрируемых растворов в случае изменения условий фотометрирования по сравнению с условиями градуирования проводят следующие операции.


При уменьшении разведения анализируемого раствора уменьшают пропорционально количество раствора соляной кислоты, используемой для растворения сплавленной по п. 6.4.3 навески пробы;


при уменьшении аликвотной части анализируемого раствора, приготовленного по п. 6.4.3, восполняют ее до объема 5 куб.см холостым раствором, приготовленным по п. 7.3.2.1;


при увеличении аликвотной части анализируемого раствора разницу в использованном объеме (по сравнению с 5 куб.см градуировочного раствора) отдельно титруют раствором гидроксида натрия и пошедшее на нейтрализацию количество гидроксида натрия добавляют к отобранной аликвотной части анализируемого раствора;


при проведении анализа железосодержащих материалов (пиритные огарки, железосодержащие шлаки, золы, известняково-огарочные сырьевые смеси и т.п.), где массовая доля оксида железа превышает 10%, рекомендуется определение оксида алюминия проводить из отдельной навески массой не более 0,1 г, а к отобранной аликвотной части добавляют 5 куб.см раствора аскорбиновой кислоты.


9.3.4. Обработка результатов


Перед вычислением массовой доли оксида алюминия вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.


Массу оксида алюминия в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида алюминия в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению. При отступлении от условий градуировки в части изменения навески, аликвотной части или разведения расчет проводят по формуле (8).


9.4. Дифференциальный фотометрический метод


Метод основан на измерении оптической плотности красного комплекса иона алюминия с алюминоном в анализируемом растворе относительно обусловленной оптической плотности аналогичным образом полученного раствора стандартного образца.


9.4.1. Средства анализа - по п. 9.3.1.


9.4.2. Подготовка к анализу


9.4.2.1. Приготовление градуировочных растворов


Используют градуировочные растворы, приготовленные по п. 6.5.2.1, приняв навеску ОСО массой 0,10 г за основную, и рассчитывают относительно нее массовую долю оксида алюминия в процентах во всех остальных навесках.


9.4.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 50 куб.см приливают соответственно по 5 куб.см каждого градуировочного раствора, добавляют по 5 куб.см раствора аскорбиновой кислоты и по 5 куб.см раствора алюминона, затем добавляют по 10 куб.см ацетатного буферного раствора, разбавляют до метки водой, перемешивают и полученные растворы для развития окраски оставляют на 3 ч, затем фотометрируют в соответствии с п. 9.3.2.2 относительно основного градуировочного раствора; при этом оптический ноль фотометрического прибора по шкале поглощения в зависимости от чувствительности устанавливают по этому раствору в интервале оптической плотности 0,250 - 0,300.


По полученным значениям относительных оптических плотностей и соответствующих им концентрациям оксида алюминия в градуировочных растворах  строят градуировочный график или составляют калибровочное уравнение.


9.4.3. Проведение анализа


Для определения массовой доли оксида алюминия в две мерные колбы вместимостью 50 куб.см отбирают: в одну - 5 куб.см анализируемого раствора, приготовленного по п. 6.5.3; в другую - 5 куб.см основного градуировочного раствора, приготовленного по п. 9.4.2.1. Затем в обе колбы приливают по 5 куб.см раствора аскорбиновой кислоты.


Дальнейшие операции - по п. 9.4.2.2.


С целью строгого сохранения кислотности фотометрируемых растворов в случае изменения условий фотометрирования по сравнению с условиями градуировки поступают, как описано в п. 9.3.3.


9.4.4. Обработка результатов - по п. 9.3.4 (без введения поправки).



10. Определение оксида титана (IV)



10.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 8.

Таблица 8


%



Массовая доля оксида титана










До 0,5 включ.




±0,04



0,06


Св. 05 " 1,5 "



±0,07


0,10


" 1,5 " 5,0 "



±0,20


0,30


10.2. Фотоколориметрический метод с перекисью водорода


Метод основан на образовании в серно-кислой среде окрашенного в желтый цвет комплексного соединения титана с перекисью водорода.


10.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Сушильный шкаф.


Фотоэлектроколориметр концентрационный.


Смесь для сплавления по п. 6.4.1.


Смесь для сплавления по п. 12.2.1.


Кислота соляная по ГОСТ 3118, раствор 1:3.


Кислота серная по ГОСТ 4204, раствор 1:20.


Кислота ортофосфорная по ГОСТ 6552.


Водорода перекись по ГОСТ 10929, раствор 1:10.


Титана (IV) оксид по ТУ 6-09-2166.


10.2.2. Подготовка к анализу


10.2.2.1. Приготовление стандартного раствора


Навеску оксида титана (IV) массой 0,05 г сплавляют в платиновом тигле с 1 г смеси для сплавления по п. 6.4.1 при температуре 900-950 град.С в течение 10 мин. Плав растворяют в 100 куб.см раствора соляной кислоты, количественно переносят в мерную колбу вместимостью 500 куб.см, доливают до метки водой и перемешивают. Массовая концентрация стандартного раствора оксида титана - 0,1 мг/куб.см.


10.2.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают 2,5; 5; 10; 15; 20 куб.см стандартного раствора, что соответствует 0,25; 0,50; 1,00; 1,50; 2,00 мг оксида титана.


В каждую колбу добавляют по 10 куб.см раствора соляной кислоты, 3-5 капель ортофосфорной кислоты, доводят объем примерно до 50 куб.см водой и добавляют по 3 куб.см раствора перекиси водорода, доливают до метки раствором серной кислоты, тщательно перемешивают и фотометрируют полученные градуировочные растворы относительно дистиллированной воды, используя синий светофильтр с областью светопропускания при длине волны 420-450 нм и кювету с толщиной поглощающего свет слоя 50 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида титана в фотометрируемых объемах строят градуировочный график  или составляют калибровочное уравнение.


10.2.3. Проведение анализа


Навеску пробы массой 0,5 г помещают в платиновый тигель, смешивают с 2 г смеси для сплавления по п. 6.4.1 и сплавляют при температуре 900-950 град.С в течение 5 мин для цемента, клинкера, доменного шлака, цементной сырьевой смеси или 15-20 мин для других материалов. Плав обрабатывают 50 куб.см раствора соляной кислоты. Полученный раствор переводят в мерную колбу вместимостью 250 куб.см, доливают до метки раствором серной кислоты и перемешивают.


Из полученного раствора отбирают аликвотную часть объемом  25-50 куб.см в зависимости от предполагаемой массовой доли оксида титана в анализируемой пробе и переносят в мерную колбу вместимостью 100 куб.см, добавляют 3 куб.см перекиси водорода, доливают до метки раствором серной кислоты, перемешивают и фотометрируют по п. 10.2.2.2.


Разложение навески пробы допускается проводить со смесью для сплавления по п. 12.2.1. Полученный при этом раствор используют далее для определения массовой доли оксидов натрия и калия.


10.2.4. Обработка результатов


Массу оксида титана (IV) в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


10.3. Фотоколориметрический метод с диантипирилметаном


Метод основан на образовании окрашенного в желтый цвет комплексного соединения титана с диантипирилметаном.


10.3.1.Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Сушильный шкаф.


Фотоэлектроколориметр концентрационный.


Кислота соляная по ГОСТ 3118, раствор 1:3 и раствор молярной концентрацией 1 моль/куб.дм (1М): 80 куб.см кислоты разбавляют в 1 куб.дм воды.


Кислота аскорбиновая пищевая, раствор массовой концентрацией 2 г/куб.дм: 0,2 г кислоты растворяют в 100 куб.см воды. Раствор годен 2-3 сут.


Диантипирилметан по ТУ 6-09-3835, раствор массовой концентрацией 50 г/куб.дм: 50 г диантипирилметана растворяют в 1 М растворе соляной кислоты.


Титана (IV) оксид по ТУ 6-09-2166.


Медь серно-кислая, раствор массовой концентрацией 50 г/куб.дм.


10.3.2. Подготовка к анализу


10.3.2.1. Приготовление стандартного раствора - по п. 10.2.2.1.


10.3.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают 1; 2; 3; 4; 5 куб.см стандартного раствора, что соответствует 0,1; 0,2; 0,3; 0,4; 0,5 мг оксида титана (IV), добавляют в каждую колбу по 10 куб.см раствора соляной кислоты, две капли раствора серно-кислой меди, 10 куб.см аскорбиновой кислоты, 25 куб.см воды, 5 куб.см раствора диантипирилметана доливают до метки водой , перемешивают и оставляют на 45 мин. Полученные градуировочные растворы фотометрируют относительно дистиллированной воды, используя синий светофильтр с областью светопропускания при длине волны 380-420 нм в кюветах с толщиной поглощающего свет слоя 20 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида титана в фотометрируемых объемах строят градуировочный график.


10.3.3. Проведение анализа


В мерную колбу вместимостью 100 куб.см отбирают 50 куб.см анализируемого раствора, приготовленного по п. 6.4.3, добавляют две капли раствора серно-кислой меди. Дальнейшие операции - по п. 10.3.2.2.


10.3.4. Обработка результатов - по п. 10.2.4.



11. Определение оксида серы (VI), (II)



11.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 9.

Таблица 9


%



Массовая доля оксида серы










До 1,0 включ.




±0,04



0,06


Св. 1,0 до 5,0 "



±0,10


0,15


" 5,0 " 17,0 "



±0,20


0,30


" 17,0 " 30,0 "



±0,30


0,40


" 30,0 " 46,0 "



±0,40


0,60


" 46,0


±0,55

0,75


11.2. Гравиметрический метод


Метод основан на осаждении в соляно-кислой среде сульфат-ионов избытком хлористого бария и нахождении массовой доли оксида серы (VI) при взвешивании выделенного осадка.


11.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота соляная по ГОСТ 3118, растворы 1:3 и 1:9.


Барий хлористый по ГОСТ 4108, раствор массовой концентрацией 40 г/куб.дм.


Аммоний углекислый по ГОСТ 3770, раствор массовой концентрацией 100 г/куб.дм.


Аммиак водный по ГОСТ 3760, раствор 1:1,5.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Серебро азотно-кислое по ГОСТ 1277, раствор массовой концентрацией 10 г/куб.дм.


Смесь для сплавления по п. 6.4.1.


Метиловый красный (индикатор), спиртовой раствор массовой концентрацией 2 г/куб.дм в этиловом спирте.


11.2.2. Проведение анализа


При анализе растворимых в соляной кислоте материалов навеску пробы массой 0,5 г обрабатывают 50 куб.см раствора соляной кислоты 1:9 в стакане вместимостью 400 куб.см. Содержимое стакана нагревают и кипятят на плитке 3-5 мин до полного разложения навески. Горячий раствор фильтруют через неплотный фильтр "белая лента". Осадок промывают 8-10 раз горячей водой и отбрасывают.


При массовой доле оксид серы (VI) более 5% навеску уменьшают пропорционально увеличению массовой доли элемента.


При анализе нерастворимых в соляной кислоте материалов навеску пробы массой 0,5 г сплавляют в закрытом крышкой платиновом тигле с 2 г смеси для сплавления при температуре 950-1000 град.С в течение 3-5 мин. Плав растворяемой в 40-50 куб.см подогретого до температуры 50-60 град.С раствора соляной кислоты 1:3.


В гипсоглиноземистом цементе навеску пробы массой 0,25 г обрабатывают 75 куб.см раствора соляной кислоты 1:9 в стакане вместимостью 400 куб.см. Содержимое стакана кипятят на плитке 3-5 мин до полного разложения навески, добавляют 3-4 капли метилового красного, раствор аммиака до пожелтения раствора, 20 куб.см углекислого аммония (для осаждения гидроксида и карбоната кальция) и еще 10 куб.см аммиака. Стакан помещают на несколько минут в теплое место до просветления жидкости над осадком, после чего фильтруют через двойной плотный фильтр "синяя лента". Осадок промывают горячей водой до исчезновения реакции на ион хлора и отбрасывают. Фильтр объемом 250-300 куб.см подкисляют соляной кислотой (осторожно, под часовым стеклом) до появления розового окрашивания и нагревают на электроплитке до полного прекращения выделения пузырьков углекислого газа.


Затем при любом способе разложения навески раствор или фильтрат разбавляют водой до объема не менее 300 куб.см и нейтрализуют раствором аммиака до появления легкой мути, которую растворяют несколькими каплями соляной кислоты. К прозрачному раствору прибавляют еще 2 куб.см соляной кислоты, нагревают раствор до кипения и осаждают серный ангидрид 25 куб.см кипящего раствора хлористого бария. Раствор кипятят на плитке в течение 5 мин при постоянном помешивании, оставляют до просветления жидкости над осадком, затем фильтруют через двойной плотный фильтр "синяя лента" и промывают осадок горячей водой до исчезновения реакции и ион хлора. Осадок с фильтром переносят в предварительно прокаленный и взвешенный фарфоровый тигель, слегка подсушивают на плитке, озоляют и прокаливают в муфельной печи в течение 20 - 30 мин при температуре 800 - 850 град.С. Тигель охлаждают в эксикаторе и взвешивают. Прокаливание повторяют до получения постоянной массы.


При анализе материалов, содержащих шести- и двухвалентную серу, с целью их дифференцирования проводят двухкратное определение серы. Анализ проводят следующим образом.


Определяют серу (VI) после растворения навески в соляной кислоте: сера (II) в виде сероводорода улетучивается и в растворе определяют серу (VI), как изложено выше; серу (VI) без учета серы (II) можно также определять катионитовым методом по п. 11.4;


определяют общую серу после разложения навески со смесью для сплавления: при этом сера (II) полностью окисляется в серу (VI); общую массовую долю серы в виде оксида серы (VI); определяют, как изложено выше.


11.2.3. Обработка результатов


Массовую долю общей серы (img165) в процентах вычисляют по формуле




где img167


-


масса пустого тигля, г;





-


масса тигля с прокаленным осадком, г;





 -


масса навески пробы, г;



0,343


-


коэффициент пересчета серно-кислого бария на оксид серы (VI).




Массовую долю серы (II) (img170) в процентах вычисляют по формуле




где img172


-


массовая доля серы (VI), определенная при растворении навески в соляной кислоте или катионитовым методом по п. 11.4, %;



0,4


-


коэффициент пересчета серы (VI) на серу (II).




11.3. Фототурбидиметрический метод при массовой доле оксида серы (VI) до 17%


Метод основан на взаимодействии сульфат-ионов с ионами бария с образованием коллоидной суспензии сульфата бария в кислой среде в присутствии защитного коллоида и фотометрировании степени помутнения раствора.


11.3.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


Калий сернокислый по ГОСТ 4145.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Гидроксид натрия по ГОСТ 4328, раствор массовой концентрацией 100 г/куб.дм.


Кислота ортофосфорная по ГОСТ 6552.


Крахмал растворимый по ГОСТ 10163, раствор по п. 7.3.1.


Барий хлористый по ГОСТ 4108, твердый, просеянный, в зернах, фракции 0,2 - 1,0 мм или 0,08 - 0,20 мм.


Смесь для сплавления по п. 6.4.1.


11.3.2. Подготовка к анализу


11.3.2.1. Приготовление стандартного и холостого растворов


Навеску серно-кислого калия массой 0,4352 г растворяют в 100 куб.см воды, количественно переносят в мерную колбу вместимостью 1 куб.дм, доводят до метки водой и перемешивают. Массовая концентрация стандартного раствора оксида серы (VI) - 0,2 мг/куб.см.


Холостой раствор готовят растворением 6 г смеси для сплавления в 100 куб.см раствора соляной кислоты 1:3 с последующим разведением водой до 1 куб.дм.


11.3.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают 1; 2; 3; 4; 5 куб.см стандартного раствора, что соответствует 0,2; 0,4; 0,6; 0,8; 1,0 мг оксида серы.


Мерные колбы подбирают таким образом, чтобы расстояние от края горлышка было не менее 5 см.


Во все колбы добавляют по 50 куб.см холостого раствора, 10 капель ортофосфорной кислоты, 7 куб.см раствора гидроксида натрия, 10 куб.см раствора крахмала, разбавляют водой до метки и перемешивают. Поочередно вводят в мерные колбы "затравку" в количестве 5 - 8 кристалликов хлорида бария и перемешивают каждую колбу в течение 1 мин. Через 5 мин всыпают 0,3 г хлорида бария и сразу же энергично перемешивают, переворачивая колбу и взбалтывая раствор в течение 2 мин.


Растворы оставляют для созревания коллоида сульфата бария на 40 мин и фотометрируют полученные градуировочные растворы относительно дистиллированной воды, используя синий светофильтр с областью светопропускания при длине волны 480 - 550 нм и кювету с толщиной поглощающего свет слоя 50 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида серы в фотометрируемых объемах строят градуировочный график. Из-за параболического характера градуировочного графика калибровочное уравнение не составляют.


11.3.3. Проведение анализа


При массовой доле оксида серы (VI) в анализируемой пробе менее 1% навеску пробы массой 0,5 г помещают в платиновый тигель, смешивают с 1,5 г смеси для сплавления и сплавляют при температуре 900 - 950 град.С в течение 5 мин для цемента, клинкера и доменного шлака и 15 - 20 мин для остальных материалов. Плав обрабатывают 50 куб.см раствора соляной кислоты 1:3, переводят в мерную колбу вместимостью 250 куб.см и разбавляют водой до метки.


При массовой доле оксида серы (VI) от 1 до 3% используют навеску массой 0,3 г; при более высокой массовой доле элемента уменьшают аликвотную часть анализируемого раствора до 25 куб.см или проводят фототурбидиметрическое определение из анализируемого раствора для фотометрического анализа, приготовленного по п. 6.4.3.


Для определения массовой доли оксида серы (VI) в две мерные колбы вместимостью 100 куб.см отбирают: в одну - 50 куб.см анализируемого раствора; в другую - аликвотную часть близкого по массовой доле элемента к анализируемому стандартного раствора, к которой добавляют 50 куб.см холостого раствора. Затем в обе колбы приливают по 10 капель ортофосфорной кислоты. Дальнейшие операции - по п. 11.3.2.2.


При анализе проб с массовой долей оксида серы менее 0,5% к аликвотной части анализируемого раствора объемом 50 куб.см добавляют 2 куб.см стандартного раствора, а во вторую - те же 2 куб.см стандартного и 50 куб.см холостого растворов. Дальнейшие операции - по п. 11.3.2.2. Количество добавленного оксида серы, содержащегося в 2 куб.см стандартного раствора учитывается в расчетах.


11.3.4. Обработка результатов


Перед вычислением массовой доли оксида серы вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.


Массу оксида серы в миллиграммах находят по градуировочному графику и вычисляют искомую долю элемента по формуле (7).


В случае дополнительного ввода к анализируемому раствору 2 куб.см стандартного раствора массовую долю оксида серы (img173) в процентах вычисляют по формуле




где img175


-


масса оксида серы, найденная по графику, мг;



0,4


-


масса оксида серы в 2 куб.см стандартного раствора, мг;





-


общий объем анализируемого раствора, куб.см;





-


объем аликвотной части, взятый для проведения анализа, куб.см;







масса навески пробы, мг.




11.4. Катионитовый метод при массовой доле оксида серы (VI) в цементе до 17%


Метод основан на растворении серы (VI) гипса, применяемого в качестве добавки к цементу, в растворе борной кислоты, пропускании раствора через катионитовую смолу в Н-форме и титровании образовавшейся в результате ионного обмена серной кислоты.


Присутствующие в фильтрате борная, кремниевая и сероводородная (при наличии серы (II)) кислоты не мешают определению серы (VI), обусловленной наличием гипса.


11.4.1. Средства анализа


Весы лабораторные общего назначения.


Ионообменная колонка.


Смолы ионообменные. Катиониты по ГОСТ 20298: КУ-1, КУ-2, СБС, СБСР, СДВ.


Кислота борная по ГОСТ 9656, раствор массовой концентрацией 50 г/куб.дм.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Кислота щавелевая по ГОСТ 22180, раствор массовой концентрацией 100 г/куб.дм или аммоний щавелево-кислый по ГОСТ 5712, раствор массовой концентрацией 40 г/куб.дм.


Аммиак водный по ГОСТ 3760, раствор 1:1,5.


Натрия гидроксид по ГОСТ 4328 или стандарт-титр, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М).


Калия гидроксид по ГОСТ 24363, раствор массовой концентрацией 100 г/куб.дм.


Кислота серная по ГОСТ 4204, раствор молярной концентрацией 0,05 моль/куб.дм (0,05 М) (стандарт-титр), или соляная кислота по ГОСТ 3118, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М) (стандарт-титр).


Метиловый оранжевый (индикатор): 0,1 г индикатора растворяют в 100 куб.см воды.


11.4.2. Подготовка к анализу


11.4.2.1. Перевод катионитовой смолы в Н-форму


Катионитовую смолу (катионит) просеивают через сито с отверстиями 0,2 мм. Фракцию более 0,2 мм замачивают на 6 - 8 ч в воде, помещают в воронку, в нижней части которой находится стеклянная вата, и промывают 3 - 4 раза теплым раствором соляной кислоты. Избыток кислоты отмывают водой до исчезновения кислой реакции промывных вод (проба индикатором метиловым оранжевым). Влажный катионит в Н-форме хранят в стеклянной банке с пробкой.


11.4.2.2. Зарядка ионообменной колонки


В нижней части колонки (черт. 1) помещают стеклянную вату, на которую вместе с водой переносят небольшими порциями смолу, избегая образование между зернами катионита воздушных пузырей. Колонку заполняют катионитом на 0,5 см ниже уровня выходного отверстия боковой трубки.

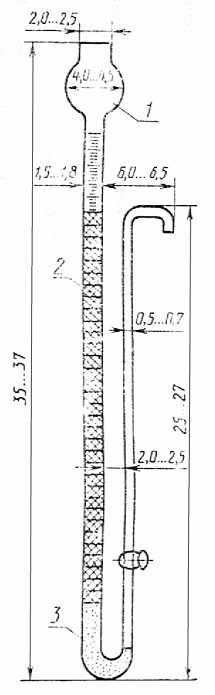

Зарядка ионообменной колонки




1 - анализируемый раствор; 2 - катионитовая смола; 3 - стеклянная вата


Черт. 1


В случае отсутствия колонки допускается применять обычную бюретку объемом 50 куб.см или делительную воронку объемом 100 - 150 куб.см, но при этом необходимо следить за тем, чтобы уровень жидкости всегда был выше слоя катионита.


После 4 - 6 определений или по окончании рабочего дня катионит регенерируют раствором соляной кислоты по п. 11.4.2.1. (в колонке).


Для выяснения возможности продолжения использования колонки без регенерации катионита проводят испытание пропущенного через колонку анализируемого раствора на присутствие ионов кальция. Для этого к раствору после определения оксида серы (VI) добавляют 5 - 6 куб.см щавелевокислого аммония или щавелевой кислоты и раствора аммиака до нейтральной реакции по универсальной индикаторной бумаге. Раствор нагревают. Если раствор остается прозрачным, то колонкой можно продолжать пользоваться. Помутнение раствора указывает на необходимость немедленной регенерации катионита и повторения анализа.


Для регенерации катионита, смешанного с цементом по п. 11.4.3, его предварительно отмывают от цемента водой на сите с размером отверстий 0,2 мм.


11.4.2.3. Установка титра раствора гидроксида натрия по оксиду серы (VI)


Титр устанавливают по раствору соляной или серной кислот. Для этого в три колбы отбирают по 20 куб.см раствора кислоты, титруют раствором гидроксида натрия по метиловому оранжевому (индикатор) до перехода окраски из красной в желтую.


Титр раствора гидроксида натрия (img180) в граммах рассчитывают по формуле




где 20


 -


объем раствора соляной или серной кислоты, взятый для определения, куб.см;



0,004


-


масса оксида серы (VI), соответствующая 1 куб.см раствора соляной или серной кислоты, г;





 -


среднее арифметическое значение объема раствора гидроксида натрия, пошедшего на титрование, куб.см.




11.4.3. Проведение анализа


Навеску пробы цемента массой 0,5 г помещают в сухой стакан вместимостью 150 куб.см и добавляют при помешивании 25 куб.см воды. Полученную суспензию перемешивают в течение 10 мин, не допуская схватывания цемента.


При наличии в цементе труднорастворимых форм сульфата кальция к суспензии добавляют 3 г катионита в Н-форме, затем 25 куб.см воды и также перемешивают 10 мин.


Раствору, полученному в том или ином случае, дают отстояться до просветления и фильтруют через неплотный фильтр.


При наличии в цементе труднорастворимых форм сульфата кальция возможно также предварительно обрабатывать навеску цемента 20 куб.см раствора гидроксида калия, нагреть до кипения, прокипятить 5 мин и немедленно отфильтровать через фильтр "красная лента".


Нерастворимый остаток промывают раствором борной кислоты, а в случае обработки навески гидроксидом калия - водой. Промывку производят 3 - 4 раза декантацией в стакане и 4 - 5 раз на фильтре.


Через колонку с катионитом пропускают порциями полученный раствор. Элюат собирают в подставленную к отводной трубке коническую колбу вместимостью 250 - 500 куб.см. Скорость его выхода должна быть около 4 куб.см/мин.


После этого катионит промывают водой до исчезновения кислой реакции по индикатору метиловому оранжевому. Полученный после катионного обмена элюат с промывными водами титруют раствором гидроксида натрия по индикатору метиловому оранжевому.


Примечание. Регенерацию колонки при обработке навески гидроксидом калия проводят после каждого определения.


11.4.4. Обработка результатов


Массовую долю оксида серы (img183) в процентах вычисляют по формуле




где img185


 -


объем раствора гидроксида натрия, пошедший на титрование элюата, куб.см;





 -


масса навески пробы, г.





12. Определение оксидов калия и натрия



12.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 10 и 11.

Таблица 10

%



Массовая доля оксида натрия










До 1,0 включ.




±0,04



0,06


Св. 1,0 до 5,0 "



±0,10


0,15


" 5,0 " 15,0 "



±0,30


0,45





Таблица 11


%



Массовая доля оксида калия










До 1,0 включ.




±0,06



0,08


Св. 1,0 до 5,0 "



±0,15


0,20


" 5,0 " 15,0 "



±0,35


0,50



12.2. Пламенно-фотометрический метод


Метод основан на фотометрическом измерении интенсивности излучения резонансных линий элементов, образующихся в пламени смеси газ-воздух при введении в него анализируемых растворов.


Примечания:


1. Присутствие в растворе оксидов алюминия, железа и магния не влияет на определение.


2. Для устранения мешающего влияния кальция применяют оптическую компенсацию этих помех. При отсутствии в приборе оптической компенсации проводят перевод кальция в труднолетучее и малодиссоциируемое соединение, вводя в анализируемый раствор фосфаты, или (для приборов, работающих на ацетилене) учитывают и компенсируют это влияние, используя раствор хлористого кальция.


12.2.1. Средства анализа


Весы лабораторные общего назначения.


Сушильный шкаф.


Фотометр пламенный, работающий на пропан-бутане или ацетилене.


Кислота фтористо-водородная по ГОСТ 10484.


Кислота серная по ГОСТ 4204.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Аммония фторид по ГОСТ 4518.


Аммоний фосфорно-кислый однозамещенный по ГОСТ 3771.


Кальций хлористый 2-водный, раствор массовой концентрацией 2 г/куб.см.


Калий хлористый по ГОСТ 4234, дважды перекристаллизованный и высушенный до постоянной массы при температуре (110±5)°С, или стандарт-титр.


Натрий хлористый по ГОСТ 4233, дважды перекристаллизованный и высушенный до постоянной массы при температуре (110±5)°С, или стандарт-титр.


Аммоний азотно-кислый по ГОСТ 22867.


Литий углекислый по ТУ 6-09-3728, высушенный при температуре 150 - 170 град.С.


Лития метаборат 2-водный по ТУ 6-09-4756.


Кислота борная по ГОСТ 9656.


Смесь для сплавления: смешивают 9 частей метабората лития с одной частью углекислого лития и высушивают в сушильном шкафу при температуре 150 - 200 град.С в течение 1 ч, затем растирают в фарфоровой ступке и смешивают с одной частью окислителя - аммония азотно-кислого. При отсутствии метабората лития применяют смесь, приготовленную смешиванием четырех частей лития углекислого и шести частей борной кислоты, которую сушат в течение 3 ч при температуре 160 - 200 град.С, добавляя после высушивания одну часть азотно-кислого аммония. Смесь хранят в полиэтиленовой посуде.


12.2.2. Подготовка к анализу


12.2.2.1. Приготовление стандартного раствора


Стандартный раствор готовят из стандарт-титра или кристаллических хлористого калия и натрия.


При использовании стандарт-титра готовят исходные водные растворы хлористого калия и натрия молярной концентрацией вещества-эквивалента 0,1 моль/куб.дм (0,1 Н). Далее в мерную колбу вместимостью 1 куб.дм отбирают соответственно 80,7 куб.см раствора хлористого натрия и 53,1 куб.см раствора хлористого калия, доводят до метки водой и перемешивают.


При использовании кристаллических хлористого натрия  и калия 0,4713 г хлористого натрия и 0,3959 г. хлористого калия растворяют в воде, количественно переносят в мерную колбу вместимостью 1 куб.дм, доливают до метки водой и перемешивают.


В обоих случаях массовая концентрация оксида калия и оксида натрия в стандартном растворе - по 0,25 мг/куб.см.


12.2.2.2. Приготовление градуировочных растворов


В семь мерных колб вместимостью 250 куб.см отмеривают аликвотные части стандартного раствора, объем которых указан в табл. 12.



Таблица 12




Аликвотная часть стандартного раствора, куб.см




Концентрация получаемого градуировочного раствора, мг/куб.дм



Аликвотная часть стандартного раствора, куб.см



Концентрация получаемого градуировочного раствора, мг/куб.дм



100




100



10



10


80



80


8


8


40



40


4


4


20


20








Градуировочные растворы концентрацией 1 и 2 мг/куб.дм готовят, отбирая в две мерные колбы вместимостью 1 куб.дм соответственно 12,5 и 25 куб.см раствора концентрацией 80 мг/куб.дм.


В зависимости от способа разложения навески анализируемой пробы в каждый градуировочный раствор добавляют:


по 2 куб.см соляной кислоты при разложении навески плавиковой и серной кислотами (п. 12.2.3.1);


по 1 г смеси для сплавления и по 50 куб.см раствора соляной кислоты при разложении навески сплавлением (п. 12.2.3.2).


В случае отсутствия у пламенного фотометра оптической компенсации помех от излучения кальция и применении пропан-бутанового пламени дополнительно в растворы вводят по 0,5 г соли однозамещенного фосфорно-кислого аммония. Затем доливают все колбы до метки дистиллированной водой и перемешивают.


12.2.3. Проведение анализа


12.2.3.1. Разложение пробы смесью серной и плавиковой кислот


Навеску пробы массой 0,5 г смачивают в платиновом тигле или чашке несколькими каплями воды, прибавляют около 10 капель серной кислоты, 10 - 12 куб.см плавиковой кислоты (при отсутствии плавиковой кислоты можно брать 0,3 г фторида аммония). Осторожно перемешивая содержимое тигля или чашки платиновым шпателем, переносят тигель или чашку на нераскаленную песчаную баню и отгоняют фторид кремния и избыток фтористого водорода до появления белых паров серного ангидрида, затем переносят тигель или чашку на более горячее место и нагревают до прекращения выделения серного ангидрида. К сухому остатку добавляют 2 куб.см соляной кислоты и тщательно обрабатывают горячей водой в тигле или чашке, раздавливая шпателем все комочки. Раствор фильтруют через плотный фильтр в мерную колбу вместимостью 500 куб.см, промывая горячей водой остаток в чашке и на фильтре 10 - 12 раз.


При отсутствии у пламенного фотометра оптической компенсации помех от излучения кальция и применении пропан-бутанового пламени в колбу добавляют 0,5 г соли однозамещенного фосфорно-кислого аммония. Раствор охлаждают, доливают до метки водой, тщательно перемешивают.


12.2.3.2. Разложение пробы щелочным сплавлением


Навеску пробы массой 0,5 г помещают в платиновый тигель, тщательно перемешивают с 1 г смеси для сплавления и сплавляют в муфельной печи при температуре 900 ( 950 град.С в течение 5 - 7 мин. Плав охлаждают и растворяют в 50 куб.см раствора соляной кислоты с использованием магнитной мешалки с подогревом в течение 20 - 25 мин.


Раствор переносят количественно в мерную колбу вместимостью 500 куб.см, добавляют при необходимости (см. п. 12.2.3.1) 0,5 г соли однозамещенного фосфорно-кислого аммония, охлаждают до комнатной температуры, доливают до метки водой и перемешивают.


12.2.3.3. Фотометрирование растворов


В стаканы вместимостью 25 - 50 куб.см отливают градуировочные растворы и анализируемый раствор (полученный по п. 12.2.3.1 или 12.2.3.2) и проводят их фотометрирование в соответствии с инструкцией, прилагаемой к прибору, измеряя интенсивность излучения линии натрия при длине волны 590 нм и линии калия при 770 нм, используя интерференционные фильтры. Все измерения повторяют не менее двух раз.


По полученным результатам определений строят градуировочные графики в координатах "интенсивность излучения натрия (калия) - концентрация элемента в градуировочных растворах в миллиграммах на кубический дециметр", по которым определяют концентрацию элементов в анализируемом растворе, фотометрирование которого осуществляется одновременно с градуировочными.


Градуировочные графики строят для каждой серии определений.


12.2.3.4. Проведение анализа при определении водорастворимых оксидов калия и натрия


Навеску пробы массой 1,0 г помещают в стакан вместимостью 150 - 200 куб.см, куда при непрерывном помешивании вливают 100 куб.см горячей (80 - 90 град.С) воды, и перемешивают на магнитной мешалке с подогревом в течение 15 мин. Затем раствор фильтруют в мерную колбу вместимостью 250 куб.см, осадок на фильтре промывают 50 куб.см холодной воды, к фильтрату добавляют 6 куб.см раствора соляной кислоты и при необходимости (см. п. 12.2.2.2) 0,5 г однозамещенного фосфорно-кислого аммония. Фотометрирование осуществляют по п. 12.2.3.3.


12.2.4. Обработка результатов


Массовую долю оксида натрия (калия) (img191) в процентах вычисляют по формуле




где img193


 -


масса определяемого элемента, найденная по графику, мг/куб.дм;





-


общий объем анализируемого раствора, куб.см;





-


масса навески пробы, г.





13. Определение свободного оксида кальция



13.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 13.



Таблица 13


%



Массовая доля свободного оксида кальция










До 1,0 включ.




±0,04



0,06


Св. 1,0 до 2,0 "



±0,07


0,10


" 2,0 " 10,0 "



±0,30


0,40


" 10,0 " 25,0 "



±0,45


0,60



13.2. Этиленово-глицератный метод


Метод основан на экстрагировании свободного оксида кальция из свежерастертого порошка анализируемой пробы этанол-глицериновым или этанол-этиленгликолевым растворами (далее - растворителями) с последующим титрованием образовавшегося глицерата или этиленгликолята кальция безводным этаноловым раствором бензойной кислоты в присутствии индикатора фенолфталеина.


13.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Сушильный шкаф.


Холодильник Либиха.


Холодильник обратный.


Спиртометр.


Оксид кальция по ГОСТ 8677.


Углекислый кальций по ГОСТ 4530.


Свежеобожженный оксид кальция: оксид кальция или углекислый кальций прокаливают в муфельной печи не менее 4 ч при температуре не менее 950 град.С; обожженный продукт охлаждают в эксикаторе и немедленно используют для обезвоживания спирта по п. 13.2.2.1.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Натрия гидроксид по ГОСТ 4328, спиртовый раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М).


Глицерин по ГОСТ 6259 или этиленгликоль по ГОСТ 10164.


Бензойная кислота по ГОСТ 10521, спиртовый раствор молярной концентрацией 0,1 моль/куб.дм: 12,3 г обезвоженной бензойной кислоты растворяют в 1 куб.дм абсолютного этилового спирта.


Барий хлористый по ГОСТ 4108.


Индикатор фенолфталеин.


Трубка хлоркальциевая.


Известь натронная.


Стеклянные бусинки: стекло в форме бусинок или отмытый и затем прокаленный кварцевый песок.


13.2.2. Подготовка к анализу


13.2.2.1. Обезвоживание реагентов


Абсолютный спирт готовят следующим образом:


в круглодонную колбу вместимостью 2/3 куб.дм насыпают до половины свежеобожженный оксид кальция и заливают на 2/3 колбы этиловым спиртом.


Спирт настаивают над оксидом кальция в течение 2 - 3 сут, при этом колба плотно закрывается резиновой пробкой с хлоркальциевой трубкой. По истечении этого времени колбу соединяют герметично с обратным холодильником, ставят на кипящую водяную баню и кипятят содержимое в течение 5-6 ч. Водяную баню нагревают электроплиткой с закрытой спиралью во избежание воспламенения паров спирта.


По окончании кипячения снимают обратный холодильник и закрывают колбу резиновой пробкой, в центральное отверстие которой вставляют изогнутую трубку. Присоединяют колбу к холодильнику Либиха, на выходе которого должен быть алонж, соединенный с сухой колбой вместимостью 1 куб.дм через резиновую пробку с двумя отверстиями. Во второе отверстие вставляют хлоркальциевую трубку. Все соединения должны быть строго герметичными во избежание потерь спирта в атмосферу.


Первыми 15 - 20 куб.см перегнанного спирта споласкивают приемник; последнюю порцию отгона около 20 куб.см не применяют для приготовления титрованных растворов.


Полученный безводный спирт охлаждают до температуры 20 град.С и проверяют его концентрацию спиртометром по ГОСТ 3639. Если спирта окажется менее 99,8%, то его вторично настаивают над новой порцией свежеобожженного оксида кальция и отгоняют.


Полученный безводный спирт хранят в герметично закрытых бутылях.


Безводный глицерин готовят следующим образом:


в жаростойкий стакан вместимостью 300 куб.см наливают 250 - 300 куб.см глицерина и нагревают в течение 3 ч при температуре 160 - 170 град.С. Температуру проверяют термометром, опущенным в глицерин.


Обезвоженный и охлажденный глицерин переливают в сухую колбу вместимостью 250 - 300 куб.см и герметично закрывают резиновой пробкой.


Безводную бензойную кислоту получают высушиванием до постоянной массы в течение суток в эксикаторе над серной кислотой.


Безводный хлористый барий готовят высушиванием в сушильном шкафу при температуре 130 град.С.


13.2.2.2. Приготовление растворителей


Этанол-глицериновый растворитель готовят следующим образом:


в 200 куб.см безводного глицерина, нагретого в конической колбе до температуры 100 - 125 град.С, растворяют 15 г безводного хлористого бария. Раствор охлаждают и прибавляют 1 куб.дм безводного спирта и 0,1 г индикатора фенолфталеина. Полученный растворитель нейтрализуют, прибавляя каплями спиртовые растворы гидроксида натрия и бензойной кислоты, добиваясь бледно-розовой окраски.


Этиленгликолевый растворитель готовят, применяя вместо безводного глицерина безводный этиленгликоль.


13.2.2.3. Установка титра раствора бензойной кислоты по оксиду кальция


Навеску оксида кальция или углекислого кальция массой 0,2 г прокаливают до постоянной массы в течение 2 - 3 ч при температуре 950 - 1000 град.С в платиновом тигле. Полученный оксид растирают и вновь прокаливают не менее 30 мин при той же температуре, затем охлаждают в эксикаторе над натронной известью.


В три сухие круглодонные или конические колбы вместимостью 150 куб.см помещают стеклянные бусинки, наливают 30 - 40 куб.см растворителя, быстро вносят отвешенную в закрытом бюксе навеску свежеприготовленного оксида кальция массой 0,03 - 0,04 г, энергично взбалтывают и герметично присоединяют к обратному холодильнику.


Раствор нагревают до кипения на песчаной бане и кипятят до появления интенсивной розовой окраски раствора. Затем колбу отсоединяют от холодильника и тотчас же титруют ее содержимое раствором бензойной кислоты до исчезновения окраски. Снова присоединяют колбу к обратному холодильнику и кипятят раствор. Кипячение и титрование чередуют до отсутствия окраски при последующем кипячении в течение 20 - 30 мин.


Титр раствора бензойной кислоты (img198) в граммах на кубический сантиметр вычисляют по формуле




где img200


-


масса навески оксида кальция, г;





-


объем раствора бензойной кислоты, пошедший на титрование, куб.см.




За значение титра принимают среднее арифметическое не менее трех титрований.


13.2.3. Проведение анализа


В зависимости от предполагаемой массовой доли свободного оксида кальция навеску свежерастертой пробы массой 0,1 - 0,5 г помещают в коническую или круглодонную колбу вместимостью 150 куб.см и прибавляют 30 - 40 куб.см растворителя. Содержимое колбы взбалтывают. Колбу присоединяют к обратному холодильнику и кипятят 20 - 30 мин на песчаной банке. При появлении розовой окраски раствора колбу отсоединяют от холодильника и тотчас же титруют горячий раствор раствором бензойной кислоты. Кипячение и титрование чередуют до отсутствия окраски при последующем кипячении в течение 20 - 30 мин, после чего титрование считают законченным.


Примечания:


1. При массовой доле свободного оксида кальция менее 0,1% навеску увеличивают до 1,0 г.


2. Пробы для определения свободного оксида кальция хранят в запарафинированных емкостях.


13.2.4. Обработка результатов


Массовую долю свободного оксида кальция (img202) в процентах вычисляют по формуле




где img204


-


объем раствора бензойной кислоты, пошедшей на титрование анализируемого раствора, куб.см;





 -


массы навески пробы, г.





14. Определение оксида марганца (II)



14.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 14.



Таблица 14

%



Массовая доля оксида марганца










До 0,5 включ.




±0,04



0,05


Св. 0,5 до 1,0 "



±0,05


0,07


" 1,0 " 2,0 "



±0,10


0,15


" 2,0 " 5,0 "



±0,20


0,30


" 5,0 " 20,0 "



±0,60


0,85



14.2. Фотоколориметрический перманганатный метод


Метод основан на окислении ионов двухвалентного марганца в азотно-кислой среде надсерно-кислым аммонием до фиолетово-розовых перманганат-ионов в присутствии ионов серебра.


14.2.1. Средства анализа


Весы лабораторные общего назначения.


Фотоэлектроколориметр концентрационный.


Смесь для сплавления по п. 6.4.1.


Водорода перекись по ГОСТ 10929 и раствор 1:10.


Кислота азотная по ГОСТ 4461 и растворы 1:4 и молярной концентрацией 1 моль/куб.дм (1 М).


Кислота ортофосфорная по ГОСТ 6552.


Серебро азотно-кислое по ГОСТ 1277, раствор массовой концентрацией 2 г/куб.дм.


Калий марганцово-кислый по ГОСТ 20490 или стандарт-титр, раствор молярной концентрацией вещества - эквивалентная 0,1 моль/куб.дм (0,1 Н).


Аммоний надсерно-кислый (персульфат) по ГОСТ 20478.


Кислота аскорбиновая пищевая.


Гидроксиламин серно-кислый по ГОСТ 7298.


14.2.2. Подготовка к анализу


14.2.2.1. Приготовление стандартных растворов


Для приготовления стандартного раствора оксида марганца (раствора А) стандарт-титр марганцово-кислого калия растворяют в 1 куб.дм воды. Массовая концентрация оксида марганца в растворе А - 1,419 мг/куб.см.


Для приготовления рабочего стандартного раствора оксида марганца (раствора Б) 14,1 куб.см раствора А разбавляют в мерной колбе вместимостью 200 куб.см до метки водой и тщательно перемешивают. Массовая концентрация оксида марганца в растворе Б - 0,1 мг/куб.см.


14.2.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают соответственно 2,5; 5,0; 7,5; 10,0; 15,0 куб.см раствора Б, что соответствует 0,25; 0,50; 0,75; 1,00; 1,5 мг оксида марганца; разбавляют до метки раствором азотной кислоты концентрацией 1 моль/куб.дм (1М), перемешивают и фотометрируют полученные градуировочные растворы относительно дистиллированной воды, используя зеленый светофильтр с максимумом светопропускания при длине волны 530 нм и кювету с толщиной поглощающего свет слоя 10 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида марганца в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


14.2.3. Проведение анализа


Навеску пробы массой 0,1 - 0,5 г, в зависимости от предполагаемой массовой доли оксида марганца, сплавляют в тигле с 2 г смеси для сплавления. Плав растворяют в 50 куб.см нагретого до температуры 50 - 70 град.С раствора азотной кислоты 1:4 в стакане вместимостью 150 куб.см. Тигель обмывают минимальным количеством воды и переводят раствор количественно в мерную колбу вместимостью 100 - 250 куб.см.


Возможно выделение бурых хлопьев оксида марганца (IV). В этом случае следует добавить к анализируемому раствору 1 - 2 капли перекиси водорода или кристаллик аскорбиновой кислоты. Затем прозрачный раствор доводят до метки водой и перемешивают.


В мерную колбу вместимостью 100 куб.см отбирают аликвотную часть объемом 10 - 50 куб.см анализируемого раствора, прибавляют 5 куб.см ортофосфорной кислоты, 5 куб.см азотно-кислого серебра, 2 - 3 г надсерно-кислого аммония и нагревают колбу на водяной бане до установления постоянной интенсивности окраски, затем охлаждают колбу, доводят до метки водой и фотометрируют по п. 14.2.2.2.


14.2.4. Обработка результатов


Массу оксида марганца (II) в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида марганца в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению. При отступлении от условий градуировки в части изменения навески, аликвотной части или разведения расчет проводят по формуле (8).


14.3. Фотоколориметрический формальдоксимный метод


Метод основан на образовании ионом двухвалентного марганца с формальдоксимом в щелочной среде окрашенного в красно-бурый цвет формальдоксимата трехвалентного марганца.


Мешающее влияние трехвалентного железа устраняют восстановлением его до двухвалентного состояния. Остальные присутствующие гидраты оксидов маскируют триэтаноламином и фторидом натрия. Присутствие хлоридов не мешает, что позволяет определить массовую долю оксида марганца (II) из соляно-кислого раствора, приготовленного по п. 6.4.3.


14.3.1. Средства анализа


Весы лабораторные общего назначения.


Фотоэлектроколориметр концентрационный.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Аммиак водный по ГОСТ 3760: 100 куб.см аммиака разбавляют водой до 250 куб.см.


Кислота аскорбиновая.


Натрий сернисто-кислый безводный по ГОСТ 195, раствор молярной концентрацией 1 моль/куб.дм.


Гидроксиламина гидрохлорид по ГОСТ 5456.


Формалин технический по ГОСТ 1625 массовой долей 40%.


Натрий фтористый по ГОСТ 4463.


Триэтаноламин по ТУ 6-09-2448.


Формальдоксим по ТУ 6-09-07-574, раствор массовой концентрацией 20 г/куб.дм: растворяют 4 г гидрохлорида гидроксиламина и 5 куб.см раствора формалина в 250 куб.см воды.


Маскирующий реагент (МР): растворяют 5 г фтористого натрия и 10 куб.см триэтаноламина в 300 куб.см воды, раствор фильтруют и разбавляют водой до 1 куб.дм.


Калий марганцово-кислый по ГОСТ 20490 или стандарт-титр, раствор молярной концентрацией вещества-эквивалента 0,1 моль/куб.дм (0,1 Н).


14.3.2. Подготовка к анализу


14.3.2.1. Приготовление стандартных растворов


Стандартный раствор оксида марганца (раствор А) готовят по п. 14.2.2.1.


Для приготовления рабочего стандартного раствора оксида марганца (раствора Б) 14,1 куб.см раствора А помещают в стакан вместимостью 300 куб.см, прибавляют 200 куб.см раствора соляной кислоты 1:3, 3 - 5 капель раствора натрия серно-кислого до обесцвечивания перманганата калия. Раствор кипятят до удаления запаха сернистого ангидрида, переносят в мерную колбу вместимостью 1 куб.дм, охлаждают до комнатной температуры, доводят водой до метки и перемешивают. Массовая концентрация оксида марганца в растворе Б - 0,02 мг/куб.см.


14.3.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см приливают соответственно 1; 2; 3; 4; 5 куб.см раствора Б, что соответствует 0,02; 0,04; 0,06; 0,08; 0,10 мг оксида марганца; добавляют по 5 куб.см раствора соляной кислоты, 20 куб.см воды, 5 куб.см МР, 8 куб.см раствора аммиака, 5 куб.см раствора формальдоксима, доводят содержимое колб до метки водой, перемешивают и оставляют на 30 мин.


Полученные градуировочные растворы фотометрируют относительно дистиллированной воды, используя синий светофильтр с максимумом светопропускания при длине волны 420 - 453 нм и кювету с толщиной поглощающего свет слоя 20 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида марганца в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


14.3.3. Проведение анализа


Из соляно-кислого раствора, полученного по п. 6.4.3, отбирают аликвотную часть объемом 25 куб.см и помещают в мерную колбу вместимостью 100 куб.см, добавляют 25 куб.см воды, 5 куб.см МР, 0,05 г аскорбиновой кислоты, 8 куб.см раствора аммиака и 5 куб.см раствора формальдоксима. Дальнейшие операции - по п. 14.3.2.2.


14.3.4. Обработка результатов - по п. 14.2.4.



15. Определение оксида хрома (VI)



15.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 15.



Таблица 15

%



Массовая доля оксида хрома










До 0,3 включ.




±0,02



0,03


Св. 0,3 до 1,0 "



±0,07


0,10


" 1,0 " 3,0 "



±0,18


0,25


" 3,0 " 8,0 "



±0,40


0,50



15.2. Фотоколориметрический метод


Метод основан на взаимодействии дифенилкарбазида с ионами шестивалентного хрома с образованием в кислой среде соединения, окрашенного в красно-фиолетовый цвет.


Реакция протекает в течение нескольких секунд.


Мешающее влияние трехвалентного железа устраняют переводом его в бесцветный фосфатный комплекс.


15.2.1. Средства анализа


Весы лабораторные общего назначения.


Фотоэлектроколориметр концентрационный.


Кислота соляная по ГОСТ 3118 и раствор 1:5.


Кислота ортофосфорная по ГОСТ 6552, раствор 1:2.


Спирт этиловый ректификованный технический по ГОСТ 18300.


Дифенилкарбазид: 0,25 г дифенилкарбазида растворяют при слабом нагревании в 100 куб.см раствора этилового спирта 1:1. Дифенилкарбазид нестоек и его раствор готовят непосредственно перед определением.


Калий двухромовокислый по ГОСТ 4220, перекристаллизованный и высушенный до постоянной массы при температуре 130 град.С.


Смесь для сплавления по п. 6.4.1.


15.2.2. Подготовка к анализу


15.2.2.1. Приготовление стандартного раствора


Навеску двухромовокислого калия массой 0,0484 г растворяют в 100 куб.см воды; раствор переводят в мерную колбу вместимостью 250 куб.см, разбавляют до метки водой и тщательно перемешивают.


Аликвотную часть этого раствора объемом 50 куб.см разбавляют водой до метки в мерной колбе вместимостью 250 куб.см. Массовая концентрация оксида хрома в стандартном растворе - 0,02 мг/куб.см.


15.2.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см наливают соответственно 0,4; 0,8; 1,2; 1,6; 2,0 куб.см стандартного раствора, что соответствует 0,008; 0,016; 0,024; 0,032; 0,040 г оксида хрома, разбавляют примерно до 70 куб.см водой, добавляют в каждую колбу по 1,5 куб.см соляной кислоты, 4 куб.см ортофосфорной кислоты, тщательно перемешивают, затем прибавляют по 1,5 куб.см дифенилкарбазида, разбавляют до метки водой, вновь перемешивают и через 5 - 7 мин фотометрируют полученные градуировочные растворы относительно дистиллированной воды, используя зеленый светофильтр с максимумом светопропускания при длине волны 530 - 536 нм и кювету с толщиной поголощающего свет слоя 30 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида хрома в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


15.2.3. Проведение анализа


Навеску пробы массой 0,2 - 0,5 г (в зависимости от предполагаемой массовой доли оксида хрома) сплавляют с 2 г смеси для сплавления. После охлаждения плав растворяют в 40 - 50 куб.см раствора соляной кислоты, переводят раствор в мерную колбу вместимостью 100 куб.см, разбавляют до метки водой и тщательно перемешивают.


Для определения массовой доли оксида хрома отбирают аликвотную часть объемом 10 - 25 куб.см полученного раствора (в зависимости от предполагаемой массовой доли элемента) в мерную колбу вместимостью 100 куб.см, добавляют 50 - 60 куб.см воды, 4 куб.см раствора ортофосфорной кислоты и перемешивают. Далее прибавляют 1,5 куб.см дифенилкарбазида, разбавляют до метки водой, перемешивают и через 5 - 7 мин фотометрируют по п. 15.2.2.2.


15.2.4. Обработка результатов


Массу оксида хрома в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида хрома в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению.



16. Определение оксида фосфора (V)



16.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 16.



Таблица 16


%



Массовая доля оксида фосфора










До 0,5 включ.




±0,03



0,04


Св. 0,5 до 1,0 "



±0,07


0,10


" 1,0 " 3,0 "



±0,20


0,25



16.2. Фотоколориметрический метод


Метод основан на образовании окрашенного в синий цвет комплекса фосфорно-молибденовой гетерополикислоты молибденово-кислым натрием, восстановленного серно-кислым гидразином в кислой среде.


16.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота серная по ГОСТ 4204 и раствор молярной концентрацией 10 моль/куб.дм (10 Н).


Натрий молибденово-кислый по ГОСТ 10931 : 5 г молибденово-кислого натрия растворяют в 200 куб.см раствора серной кислоты молярной концентрацией 10 моль/куб.дм (10 Н).


Гидразин серно-кислый по ГОСТ 5841, раствор массовой концентрацией 1,5 г/куб.дм (далее - восстановитель).


Калия гидроксид по ГОСТ 24363, раствор молярной концентрацией 3 моль/куб.дм (3 Н).


Кислота соляная по ГОСТ 3118 раствор 1:3.


Калий фосфорно-кислый однозамещенный по ГОСТ 4198, дважды перекристаллизованный из горячего водного раствора и высушенный до постоянной массы при температуре 110 град.С. Хранят в эксикаторе над слоем серной кислоты или в стеклянной таре с притертой крышкой.


Индикатор фенолфталеин.


Смесь для сплавления по п. 6.4.1.


16.2.2. Подготовка к анализу


16.2.2.1. Приготовление стандартного раствора


Навеску однозамещенного фосфорно-кислого калия массой 0,1917 г растворяют в 100 - 150 куб.см воды, переносят в мерную колбу вместимостью 1 куб.дм, разбавляют до метки водой и перемешивают. Затем 100 куб.см приготовленного раствора разбавляют водой до 500 куб.см. Массовая концентрация оксида фосфора в стандартном растворе - 0,02 мг/куб.см.


16.2.2.2. Построение градуировочного графика


В четыре мерные колбы вместимостью 50 куб.см вводят соответственно 1; 2; 3; 4 куб.см стандартного раствора, что соответствует 0,02; 0,04; 0,06; 0,08 мг оксида фосфора, добавляют в каждую колбу 25 - 30 куб.см воды, 5 куб.см раствора молибденово-кислого натрия, 2 куб.см серно-кислого гидразина и доливают до метки  водой. Растворы перемешивают и погружают на 10 мин в кипящую водяную баню, после чего охлаждают до комнатной температуры и фотометрируют полученные градуировочные растворы относительно дистиллированной воды, используя красный светофильтр с максимумом светопропускания при длине волны 656 - 680 нм и кювету с толщиной поглощающего свет слоя 20 мм.


По полученным результатам определений оптической плотности и известной концентрации оксида фосфора в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


16.2.3. Проведение анализа


В зависимости от предполагаемой массовой доли оксида фосфора определение проводят или из аликвотной части соляно-кислого раствора, приготовленного по п. 6.4.3, или из аликвотной части раствора, приготовленного по п. 6.4.3 из отдельной навески.


Отбирают пипеткой 25 куб.см анализируемого раствора, переносят в мерную колбу вместимостью 50 куб.см. Предварительно 25 куб.см этого же раствора отбирают в стакан или колбу и нейтрализуют раствором гидроксида калия по фенолфталеину. Пошедшее на нейтрализацию количество щелочи прибавляют в анализируемый раствор, затем добавляют 5 куб.см раствора молибденово-кислого натрия, 2 куб.см раствора серно-кислого гидразина, доливают до метки водой, перемешивают и после 10 мин выдерживания в кипящей водяной бане охлаждают и фотометрируют по п. 16.2.2.2.


16.2.4. Обработка результатов


Массу оксида фосфора в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю оксида фосфора в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению.



17. Определение оксида бария



17.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 17.



Таблица 17


%



Массовая доля оксида бария










До 1,0 включ.



±0,04



0,06



Св. 1,0 до 4,0 "




±0,15



0,20


" 4,0 " 10,0 "



±0,30


0,40


" 10,0 " 15,0 "



±0,40


0,60



17.2. Гравиметрический метод


Метод основан на осаждении оксида бария из соляно-кислого раствора в виде серно-кислого бария и нахождении массовой доли оксида бария при взвешивании выделенного оксида.


Присутствующая в анализируемой пробе кремнекислота находится в растворимой форме и не мешает определению оксида бария.


17.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Кислота соляная по ГОСТ 3118 и раствор 1:3.


Кислота серная по ГОСТ 4204, раствор массовой концентрацией 50 г/куб.дм.


Аммиак водный по ГОСТ 3760, раствор 1:1,5.


Серебро азотно-кислое по ГОСТ 1277, раствор массовой концентрацией 10 г/куб.дм.


Смесь для сплавления по п. 6.4.1.


17.2.2. Проведение анализа


Навеску материала массой 0,5 г сплавляют с 2 г смеси для сплавления. После охлаждения плав растворяют в 40 - 50 куб.см теплого раствора соляной кислоты в стакане вместимостью 300 - 400 куб.см до полного растворения. Полученный раствор разбавляют водой до 200 - 250 куб.см, не обращая внимания на возможное выпадение осадка серно-кислого бария, нейтрализуют аммиаком до появления легкой мути гидроксидов, которую растворяют несколькими каплями соляной кислоты, и добавляют в раствор избыток 2 куб.см той же кислоты.


Затем раствор нагревают до кипения, прибавляют 15 куб.см горячего раствора серной кислоты и кипятят в течение 1 - 2 мин. Раствор с осадком выдерживают в теплом месте до тех пор, пока жидкость над осадком не станет прозрачной, затем фильтруют через двойной плотный фильтр "синяя лента" в мерную колбу вместимостью 500 куб.см и промывают горячей водой до исчезновения реакции на ион хлора. Осадок вместе с фильтром переносят в предварительно прокаленный и взвешенный фарфоровый тигель, подсушивают, озоляют и прокаливают в муфельной печи при температуре 800 - 850 град.С в течение 20 - 30 мин. Тигель с прокаленным осадком охлаждают в эксикаторе и взвешивают. Прокаливание повторяют до постоянной массы.


Фильтр, полученный после отделения осадка, разбавляют до метки водой, перемешивают и используют для определения массовой доли оксида кальция по п. 7.2.


17.2.3. Обработка результатов


Массовую долю оксида бария (img214) в процентах вычисляют по формуле




где img216


 -


масса тигля с прокаленным осадком серно-кислого бария, г;





-


масса пустого прокаленного тигля, г;





 -


масса навески пробы, г;



0,657


-


коэффициент пересчета серно-кислого бария на оксид бария.




17.3. Фототурбидиметрический метод


Метод основан на взаимодействии ионов бария и сульфат-ионов с образованием суспензии сульфата бария в кислой среде в присутствии защитного коллоида и фотометрировании степени помутнения раствора.


17.3.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоэлектроколориметр концентрационный.


Кислота соляная по ГОСТ 3118, раствор 1:3.


Кислота ортофосфорная по ГОСТ 6552.


Крахмал растворимый по ГОСТ 10163 : 0,5 г крахмала смешивают со 100 куб.см кипящей воды, кипятят 5 мин, фильтруют и охлаждают.


Калий серно-кислый по ГОСТ 4145.


Барий серно-кислый по ГОСТ 3158.


Смесь для сплавления по п. 6.4.1.


17.3.2. Подготовка к анализу


17.3.2.1. Приготовление стандартных образцов


К пяти навескам ОСО сырьевой смеси массой 5 г добавляют соответственно 0,1; 0,2; 0,3; 0,4; 0,5 г серно-кислого бария, что должно соответствовать массовой доле оксида бария в полученных стандартных образцах 1,29; 2,53; 3,72; 4,87; 5,97%.


Смеси тщательно перемешивают и проверяют массовую долю элемента по п. 17.2.2, после чего вносят коррективы в массовые доли оксида бария в стандартных образцах.


Для анализа материалов с массовой долей оксида бария менее 1,0% приготовленную и проверенную по содержанию элемента серию стандартных образцов разбавляют ОСО сырьевой смеси в соотношении 1:4, получая, таким образом, вторую серию стандартных образцов с массовой долей оксида бария 0,26; 0,51; 0,74; 0,97; 1,19%.


17.3.2.2. Построение градуировочного графика


Навески стандартных образцов массой 0,10 г помещают в платиновые тигли, добавляют по 0,1 г серно-кислого калиия и 1 г смеси для сплавления, тщательно перемешивают и сплавляют в течение 10 мин при температуре (900±100)°С, плав с тиглем охлаждают и помещают в стакан вместимостью 300 куб.см. В тигель добавляют 10 куб.см раствора соляной кислоты 1:3 и 10 куб.см крахмала. Растворение ведут на магнитной мешалке в течение 5 мин, помещая магнитный элемент внутрь тигля и прикрыв стакан часовым стеклом. Мерным цилиндром отмеряют 200 куб.см воды с добавлением 10 капель ортофосфорной кислоты и 10 куб.см раствора соляной кислоты, обмывают частью приготовленного раствора тигель, после чего тигель удаляют из стакана, а оставшийся в цилиндре раствор вливают в стакан.


Для созревания коллоидной суспензии сульфата бария раствор в стакане перемешивают в течение 10 мин на магнитной мешалке. Полученные градуировочные растворы фотометрируют относительно дистиллированной воды, используя зеленый светофильтр с максимумом светопропускания при длине волны 540 нм и кювету с толщиной поглощающего свет слоя 50 мм.


По полученным результатам определений оптической плотности и известной массовой доле оксида бария в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


При массовой доле оксида бария менее 1,0% используют вторую серию стандартных образцов, выполняя все вышеуказанные операции, но используя синий светофильтр с максимумом светопропускания при длине волны 490 нм.


17.3.3. Проведение анализа


В два платиновых тигля помещают: в один - 0,10 г анализируемой пробы; в другой - 0,10 г близкого по массовой доле к анализируемой пробе стандартного образца. Далее в оба тигля добавляют по 0,1 г серно-кислого калия и 1 г смеси для сплавления. Все дальнейшие операции по п. 17.3.2.2.


17.3.4. Обработка результатов


Перед вычислением массовой доли оксида бария вводят поправку на изменение условий фотометрирования в соответствии с п. 1.18.


Массовую долю оксида бария в процентах определяют непосредственно по графику или находят по калибровочному уравнению.



18. Определение хлор-иона



18.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 18.



Таблица 18


%



Массовая доля хлор-иона










До 0,1 включ.




±0,015



0,02


Св. 0,1 до 0,5 "



±0,020


0,03


" 0,5 до 2,0 "



±0,050


0,07


" 2,0 " 10,0 "



±0,100


0,15


" 10,0 " 25,0 "



±0,300


0,40


" 25,0



±0,400


0,60



18.2. Объемный аргентометрический метод при массовой доле хлор-иона более 0,5%


Метод основан на осаждении в азотно-кислой среде хлор-иона избытком азотно-кислого серебра с последующим обратным титрованием этого избытка роданистым аммонием или роданистым калием в присутствии индикатора - железоаммонийных квасцов.


18.2.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Натрий углекислый по ГОСТ 83.


Квасцы железоаммонийные, раствор массовой концентрацией 400 г/куб.дм.


Кислота азотная по ГОСТ 4461 и раствор 1:2.


Азотно-кислое серебро по ГОСТ 1277, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М): 17 г азотно-кислого серебра растворяют в воде, в мерной колбе вместимостью 1 куб.дм, доводят раствор до метки водой и перемешивают.


Аммоний роданистый по ГОСТ 27067, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М): 7,6 г роданистого аммония растворяют в воде, в мерной колбе вместимостью 1 куб.дм, доводят раствор до метки водой и перемешивают.


Натрий хлористый по ГОСТ 4233 или калий хлористый по ГОСТ 4234, или стандрат-титры, раствор молярной концентрацией 0,1 моль/куб.дм (0,1 М).


18.2.2. Подготовка к анализу


Предварительно устанавливают объемное соотношение между концентрациями растворов азотно-кислого серебра и роданистого аммония. Для этого в три конические колбы наливают по 10 куб.см раствора азотно-кислого серебра, прибавляют 5 куб.см раствора азотной кислоты, 1 куб.см раствора железоаммонийных квасцов, 25 куб.см воды и титруют раствором роданистого аммония до появления устойчивой красновато-коричневой окраски.


Коэффициент (img221), выражающий объемное соотношение между концентрациями растворов серно-кислого серебра и роданистого аммония, вычисляют по формуле




где img223


-


среднее арифметическое значение объема раствора роданистого аммония, пошедшего на титрование 10 куб.см раствора азотно-кислого серебра, куб.см.




Титр раствора азотно-кислого серебра устанавливают по 0,1 М раствору хлористого натрия (калия). Для этого в три конические колбы наливают по 10 куб.см раствора хлористого натрия (калия), прибавляют из бюретки 15 куб.см раствора азотно-кислого серебра, 25 куб.см воды, 2 куб.см раствора азотной кислоты, 1 куб.см железоаммонийных квасцов и титруют раствором роданистого аммония до появления устойчивой красновато-коричневой окраски.


Титр раствора азотно-кислого серебра (img224) в граммах на кубический сантиметр вычисляют по формуле




где 0,00355


-


масса хлора-иона, соответствующая 1 куб.см раствора азотно-кислого серебра, г;





-


объем раствора хлористого натрия (калия), взятый на титрование, куб.см;





-


объем раствора азотно-кислого серебра, взятый на осаждение хлор-иона, куб.см;





-


среднее арифметическое значение объема раствора роданистого аммония, пошедшего на титрование избытка азотно-кислого серебра, куб.см.




Примечания:


1. При массовой доле хлор-иона в анализируемой пробе менее 1% растворы азотно-кислого серебра, роданистого аммония, хлористого натрия (калия) готовят в два раза слабее.


2. В материалах с повышенной массовой долей оксида железа (III) его необходимо предварительно отделить раствором углекислого натрия массовой концентрацией 50 г/куб.дм.


18.2.3. Проведение анализа


Навеску пробы массой 0,5 - 1,0 г (в зависимости от предполагаемой массовой доли хлор-иона) после тщательного перемешивания в платиновом тигле с трехкратным количеством углекислого натрия спекают в муфельной печи при температуре 850 - 900 град.С в течение 4 - 5 мин. Спек растворяют в 35 - 40 куб.см раствора азотной кислоты температурой 40 - 50 град.С, осадок отфильтровывают через плотный фильтр в колбу вместимостью 250 куб.см, промывают его 3 - 4 раза небольшими порциями горячей воды температурой 70 - 80 град.С. При этом объем раствора не должен быть более 100 куб.см. Раствор охлаждают.


Материалы цементного производства, разлагающиеся кислотами, переводят в раствор непосредственно обработкой азотной кислотой без спекания. Для этого навеску массой 0,1 - 1,0 г (в зависимости от предполагаемой массовой доли хлор-иона) помещают в коническую колбу вместимостью 250 куб.см, прибавляют 25 - 30 куб.см раствора азотной кислоты и нагревают при температуре, близкой к кипению,  затем обмывают стенки колбы водой. При этом объем раствора не должен превышать 100 куб.см. Раствор охлаждают.


К приготовленному по одному или другому способу раствору прибавляют ( в зависимости от содержания хлор-иона) 4 - 15 куб.см раствора азотно-кислого серебра, 1 куб.см железоаммонийных квасцов и титруют раствором роданистого аммония до установления устойчивой красновато-коричневой окраски.


18.2.4. Обработка результатов


Массовую долю хлор-иона (img229) в процентах вычисляют по формуле




где img231


 -


объем раствора азотно-кислого серебра, взятый на осаждение хлора, куб.см;





 -


объем раствора роданистого аммония, пошедший на титрование избытка азотно-кислого серебра, куб.см;





-


масса навески пробы, г.




18.3. Фототурбидиметрический метод при массовой доле хлор-иона до 2,0%


Метод основан на взаимодействии ионов хлора и серебра с образованием суспензии хлорида серебра в азотно-кислой среде и измерения оптической плотности коллоидного раствора.


18.3.1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Фотоколориметр концентрационный.


Кислота азотная по ГОСТ 4461 и раствор 1:5.


Серебро азотнокислое по ГОСТ 1277, раствор молярной концентрацией 20 г/куб.дм. Хранят раствор в темной стеклянной посуде.


Натрий тетраборно-кислый 10-водный по ГОСТ 4199, обезвоженный.


Калий углекислый - натрий углекислый по ГОСТ 4332.


Смесь для сплавления: калий углекислый - натрий углекислый смешивают с обезвоженным тетраборно-кислым натрием в соотношении 2:1.


Натрий хлористый по ГОСТ 4233 или калий хлористый по ГОСТ 4234, высушенный при температуре 110 град.С в течение не менее 3 ч до постоянной массы.


Кальций углекислый по ГОСТ 4530.


18.3.2. Подготовка к анализу


18.3.2.1. Приготовление стандартных и солевого растворов


Для приготовления стандартного раствора хлор-иона (раствора А) 0,33 г хлористого натрия или 0,42 г хлористого калия растворяют в 100 куб.см воды, переносят в мерную колбу вместимостью 1 куб.дм, доводят до метки водой и перемешивают. Массовая концентрация хлор-иона в растворе А - 0,2 мг/куб.см.


Стандартный рабочий раствор хлор-иона (раствор Б) готовят разбавлением раствора А в 10 раз. Массовая концентрация хлор-иона в растворе Б - 0,02 мг/куб.см.


Для приготовления солевого раствора навеску углекислого кальция массой 0,5 г смешивают с 2 г смеси для сплавления и сплавляют в платиновом тигле в муфельной печи при температуре 700 - 720 град.С в течение 15 мин. По охлаждении плав растворяют в 50 куб.см раствора азотной кислоты температурой 40 - 50 град.С с использованием магнитной мешалки. Раствор переводят количественно в мерную колбу вместимостью 250 куб.см, охлаждают, разбавляют водой до метки и перемешивают.


18.3.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 100 куб.см вносят по 50 куб.см солевого раствора и соответственно 1,0; 2,5; 5,0; 10,0; 25,0 куб.см раствора Б, что соответствует 0,02; 0,05; 0,10; 0,20; 0,40 мг хлор-иона. В растворы добавляют по 5 куб.см раствора азотно-кислого серебра, доливают до метки водой и перемешивают 1 мин, оставляя раствор для созревания коллоида на 15 мин в темном месте. Полученные градуировочные растворы фотометрируют относительно дистиллированной воды, используя синий светофильтр с максимумом светопропускания при длине волны 420 - 450 нм и кювету с толщиной пропускающего свет слоя 50 мм.


По полученным результатам определений оптической плотности и известной концентрации хлор-иона в фотометрируемых объемах строят градуировочный график.


При анализе материалов, растворимых в азотной кислоте, градуировочные растворы готовят без добавления солевого раствора.


Градуировочный график строят для каждого определения. Допускается использование одного графика при проведении серии анализов в течение не более 1 сут.


18.3.3. Проведение анализа


Навеску пробы массой 0,5 г при предполагаемой массовой доле хлор-иона менее 0,5% или 0,1 г при более высоких содержаниях элемента сплавляют соответственно с 2 или 1 г смеси для сплавления и далее поступают, как изложено в п. 18.3.2.1 в случае приготовления солевого раствора.


При анализе материалов, растворимых в азотной кислоте, пробу без сплавления растворяют непосредственно в 50 куб.см раствора азотной кислоты температурой 40 - 50 град.С и переводят в мерную колбу вместимостью 250 куб.см, охлаждают, разбавляют до метки водой и перемешивают.


В мерную колбу вместимостью 100 куб.см помещают 50 куб.см анализируемого раствора, приливают 5 куб.см азотно-кислого серебра. Дальнейшие операции по п. 18.3.2.2.


18.3.4. Обработка результатов


Массу хлор-иона в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю хлор-иона в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах".



19. Определение фтор-иона



19.1. Ошибка повторяемости и расхождение между результатами параллельных определений не должны превышать значений, указанных в табл. 19.



Таблица 19


%



Массовая доля фтор-иона










До 0,3 включ.




±0,02



0,03


Св. 0,3 до 0,5 "



±0,05


0,07


" 0,5 до 1,0 "



±0,15


0,20


" 1,0 " 5,0 "



±0,30


0,40


" 5,0 " 23,0 "



±0,50


0,70



19.2. Дифференциальный фотоколориметрический метод с арсеназо


Метод основан на ослаблении интенсивности окраски комплексного соединения алюминия с арсеназо в присутствии ионов фтора, образующего с алюминием более устойчивый бесцветный комплекс при рН раствора 4,5.


19.2.1. Средства анализа


Весы лабораторные общего назначения.


Фотоэлектроколориметр концентрационный.


Печь муфельная.


рН-метр или иономер с чувствительностью 0,05 единиц рН.


Натрий тетраборнокислый 10-водный по ГОСТ 4199, обезвоженный при температуре (400±20)°С, или бура по ГОСТ 8429.


Калий углекислый натрий углекислый по ГОСТ 4332.


Смесь для сплавления по п. 18.3.1.


Кислота соляная по ГОСТ 3118, растворы молярной концентрацией 0,1 моль/куб.дм (0,1 М) и 1:3.


Кислота уксусная по ГОСТ 61, ледяная.


Аммиак водный по ГОСТ 3760, растворы 1:15; 1:10.


Раствор буферный с рН 4,5: 7 куб.см аммиака и 12 куб.см уксусной кислоты помещают в мерную колбу вместимостью 1 куб.дм и разбавляют до метки водой. Коррекцию рН буферного раствора с точностью ±0,05 проводят, используя иономер или рН-метр, добавляя каплями аммиак или уксусную кислоту.


Арсеназо 1 (уранон): 0,263 г арсеназо растворяют в 500 куб.см буферного раствора.


n-Нитрофенол (индикатор) по ТУ 6-09-3973: 0,04 г индикатора растворяют в 50 куб.см воды и добавляют 8 капель раствора аммиака 1:1,5.


Алюминий азотно-кислый 9-водный по ГОСТ 3757 или алюминий серно-кислый 18-водный по ГОСТ 3758: 0,15 г алюминия азотно-кислого или 0,12 г алюминия серно-кислого растворяют в 60 куб.см 0,1 М раствора соляной кислоты, раствор переносят в мерную колбу вместимостью 1 куб.дм и разбавляют до метки водой.


Натрий фтористый по ГОСТ 4463.


19.2.2. Подготовка к анализу


19.2.2.1. Приготовление стандартного и солевого растворов


Для приготовления стандартного раствора навеску фтористого натрия массой 0,1106 г, высушенного до постоянной массы при температуре 110 град.С, растворяют в 500 куб.см воды. Аликвотную часть раствора разбавляют водой в 10 раз. Массовая концентрация фтор-иона в стандартном растворе - 0,01 мг/куб.см.


Для приготовления солевого раствора не содержащую фтора навеску ОСО или СОП сырьевой смеси или клинкера массой 0,25 г сплавляют в платиновом тигле с 1 г смеси для сплавления при температуре 900 - 950 град.С. По охлаждении плав в тигле растворяют в 50 куб.см раствора соляной кислоты 1:3 в стакане вместимостью 150 куб.см с перемешиванием на магнитной мешалке. Удалив тигель из стакана, осаждают гидраты оксидов алюминия и железа раствором аммиака 1:1,5 в присутствии 3 - 5 капель индикатора n-нитрофенола или по универсальной индикаторной бумаге до рН 6,5 - 7,5. Раствор вместе с осадком переносят в мерную колбу вместимостью 250 куб.см, разбавляют до метки водой, перемешивают и дают отстояться 15 - 20 мин, затем отфильтровывают часть раствора в сухой стакан.


19.2.2.2. Построение градуировочного графика


В пять мерных колб вместимостью 50 куб.см вносят по 20 куб.см отфильтрованного солевого раствора и соответственно 1,0; 1,5; 2,0; 2,5; 3,0 куб.см стандартного раствора, что соответствует 0,010; 0,015; 0,020; 0,025; 0,030 мг фтор-иона. Затем в колбы добавляют по 5 куб.см раствора соли алюминия, 5 куб.см раствора арсеназо и 10 куб.см буферного раствора. Все колбы доливают до метки водой, перемешивают и дают постоять 20 мин.


Полученные градуировочные растворы фотометрируют, используя зеленый или желтый светофильтр с максимумом светопропускания соответственно при длине волны 530 - 536 или 582 нм и кювету с толщиной поглощающего свет слоя 20 мм, относительно градуировочного раствора с массой фтор-иона 0,020 мг, по которому устанавливают оптический ноль прибора в зависимости от чувствительности в интервале оптической плотности 0,300 - 0,400.


По полученным результатам определений оптической плотности и известной концентрации фтора в фотометрируемых объемах строят градуировочный график или составляют калибровочное уравнение.


Градуировочный график строят для каждого определения. Допускается использование одного графика при проведении серии анализов в течение не более 1 сут.


19.2.3. Проведение анализа


Навеску пробы, выбранную в зависимости от предполагаемой массовой доли фтора в соответствии с табл. 20, сплавляют и переводят в раствор по п. 19.2.2.1.



Таблица 20




Массовая доля фтор-иона, %




Масса навески пробы, г



Аликвотная часть анализируемого раствора, куб.см



Объем солевого раствора, куб.см



0,01 - 1,00




0,50



20





1,00 - 5,00



0,25


10


10


5,00 - 23,0



0,10


5


15



В одну мерную колбу вместимостью 50 куб.см помещают 20 куб.см солевого раствора и 2 куб.см стандартного, в другую - аликвотную часть анализируемого раствора в соответствии с табл. 20. Дальнейшие операции - по п. 19.2.2.2.


19.2.4. Обработка результатов


Массу фтор-иона в миллиграммах находят по градуировочному графику и вычисляют искомую массовую долю элемента по формуле (7).


Непосредственно массовую долю фтор-иона в процентах определяют по градуировочному графику, построенному в координатах "оптическая плотность - массовая доля элемента в процентах" или находят по калибровочному уравнению.


19.3 Потенциометрический метод с ионоселективным электродом


Метод основан на измерении иономером или рН-метром разности потенциалов между индикаторным фторидным электродом и хлорсеребряным электродом сравнения в растворах, содержащих ионы фтора без отделения мешающих элементов, маскируемых раствором уротропина при рН 6.


19.3.1. Средства анализа


Весы лабораторные общего назначения.


рН-метр или иономер с чувствительностью 0,05 единиц рН.


Электрод индикаторный фторидный типа ЭF-VI.


Электрод сравнения хлорсеребряный по ГОСТ 16286.


Уротропин (технический) по ГОСТ 1381, раствор массовой концентрацией 300 г/куб.дм, рН 6.


Натрий фтористый по ГОСТ 4463.


Смесь для сплавления по п. 18.3.1.


19.3.2. Подготовка к анализу


19.3.2.1. Приготовление стандартного и градуировочных растворов


Для приготовления стандартного раствора навеску фтористого натрия массой 0,42 г, высушенного до постоянной массы при температуре 110 град.С, растворяют в 1 куб.дм воды. Молярная концентрация фтора в стандартном растворе - 0,01 моль/куб.дм (0,01 М).


Градуировочные растворы готовят из стандартного поледовательным разбавлением водой в соответствии с табл. 21 аликвотных частей стандартного и полученных на его основе градуировочных растворов в мерной колбе вместимостью 250 куб.см. Стандартный раствор может быть использован как один из градуировочных растворов.



Таблица 21




Концентра ция стандар тного и гра дуировочных растворов, моль/куб.дм



Аликвотная часть разбавляемого стандартного и градуировочных растворов, куб.см



Концентрация полученных градуировочных растворов



Масса фтор-иона в аликвотной (5 куб.см) части градуировочных растворов, мг






моль/куб.дм


мг/куб.см





-




-






0,19000



0,95000





50




0,03800


0,19000





25




0,01900


0,09500




50





0,00380


0,01900




25





0,00190


0,00950




50





0,00038


0,00190




25





0,00019


0,00095



19.3.2.2. Приготовление солевого раствора


Для приготовления солевого раствора не содержащую фтора навеску ОСО или СОП сырьевой смеси или клинкера массой 0,5 г сплавляют в платиновом тигле с 1 г смеси для сплавления при температуре 900 - 950 град.С в течение 5 мин.


По охлаждении плав в тигле растворяют в 50 куб.см раствора соляной кислоты 1:3 в стакане вместимостью 150 куб.см с перемешиванием на магнитной мешалке. Раствор переводят в мерную колбу вместимостью 250 куб.см, разбавляют до метки водой и перемешивают.


19.3.3. Проведение анализа


Навеску пробы массой 0,1 - 0,5 г (в зависимости от предполагаемой массовой доли фтора) переводят в раствор по п. 19.3.2.2.


Затем в три стаканчика вместимостью 50 куб.см отбирают по 5 куб.см солевого раствора и соответственно по 5 куб.см градуировочных растворов, близких по массовой доле фтора к анализируемой пробе. В четвертый стаканчик помещают 5 куб.см анализируемого раствора и 5 куб.см воды. Во все стаканчики добавляют по 20 куб.см раствора уротропина, содержимое перемешивают на магнитной мешалке, погружают в раствор электроды и измеряют в милливольтах потенциалы градуировочных и анализируемого растворов.


Каждое измерение снимают через 3 - 5 мин после погружения электродов в раствор. При переходе от одного раствора к следующему электроды обильно промывают водой и осушают фильтровальной бумагой. В конце определений проводят повторное измерение одного из градуировочных растворов. Если оно отличается более чем на ±3 мВ от ранее измеренного, то всю серию измерений повторяют до удовлетворения указанного условия. За результат измерения принимают первое измерение.


Перед проведением анализа проверяют чувствительность фторидного электрода в соответствии с методикой, приведенной в его паспорте.


При массовой доле фтор-иона более 1% анализируемую навеску уменьшают до 0,05 г, а аликвотную часть анализируемого раствора в четвертом стаканчике - до 1 куб.см, восполняя объем до 5 куб.см солевым раствором.


19.3.4. Обработка результатов


По полученным результатам определений разности потенциалов между электродами в градуировочных растворах и известной массе фтор-иона в них (в 5 куб.см раствора) строят градуировочный график, откладывая на оси абсцисс значения отрицательных логарифмов массы фтор-иона в 5 куб.см градуировочного раствора img249, которые для этих растворов равны 0,02; 0,72; 1,02; 1,72; 2,02; 2,72; 3,02, а на оси ординат - соответствующие им значения потенциала в милливольтах.


По построенному графику и значению разности потенциалов между электродами в анализируемом растворе находят значение img250 для этого раствора. Антилогарифм найденного значения соответствует массе фтор-иона в миллиграммах в аликвотной части анализируемого  раствора (5 куб.см). Массовую долю фтор-иона в процентах вычисляют по формуле (7).


Пример


Масса навески пробы img251 мг.


Общий объем анализируемого раствора img252куб.см.


Аликвотная часть анализируемого раствора img253куб.см.


Значение отрицательного логарифма массы фтор-иона в аликвотной части анализируемого раствора по графику img254 или в "искусственной" форме записи - 2,54. Антилогарифм этого числа равен 0,0347.


Массовая доля фтор-иона в соответствии с формулой (7)





Примечание. Для удобства обработки результатов рекомендуется применять при построении графика полулогарифмическую бумагу. При этом график строят в координатах "концентрация фтор-иона в аликвотной части раствора в миллиграммах на кубический сантиметр или молях на кубический дециметр - разность потенциалов в милливольтах".



ПРИЛОЖЕНИЕ 1

Справочное


Термины и их пояснения



Термин




Пояснение



1. Стандартный раствор



Раствор с точно известной концентрацией элемента



2. Градуировочный раствор


Раствор с известной концентрацией определяемого элемента, используемый для построения градуировочного графика в инструментальных методах анализа



3. Основная навеска


Навеска стандартного образца состава вещества в граммах, которой условно соответствует аттестованное значение элемента, приведенное в свидетельстве на образец, и по отношению к которой рассчитывают концентрации серии градуировочных растворов



4. Основной раствор


Раствор с известной концентрацией элемента, приготовленный из основной навески



5. Солевой раствор


Раствор, применяемый в фотометрическом или ионоселективном методах, для обеспечения устойчивости реакции, используемый для определения элемента



6. Холостой раствор


Раствор, составленный из применяемых в конкретном анализе реактивов и воды, для учета их загрязнения и внесения поправок при обработке результатов анализа




ПРИЛОЖЕНИЕ 2

Рекомендуемое

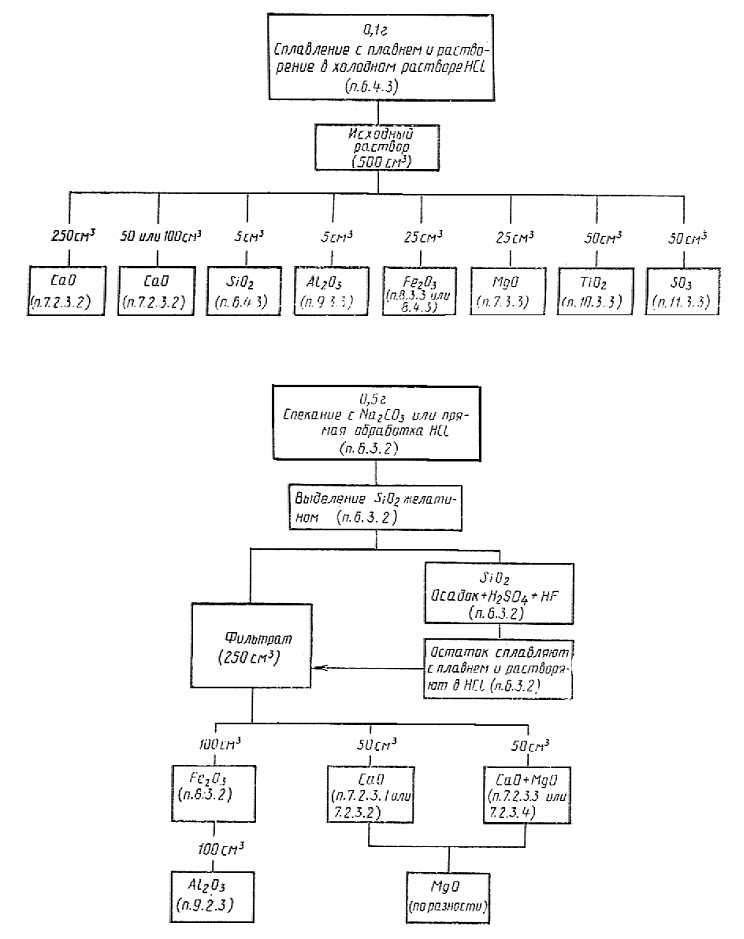

Схема систематического анализа цемента




Приложение 3

Обязательное


Рентгеноспектральный метод определения элементов



Рентгеноспектральный метод является экспресс-методом, основанным на возбуждении атомов элементов и измерении интенсивности их характеристических линий флуоресцентного излучения.


1. Средства анализа


Весы лабораторные общего назначения.


Печь муфельная.


Шкаф сушильный.


Спектрометр рентгеновский многоканальный дифракционный дискретного действия, позволяющий анализировать легкие элементы, начиная с магния (img257) с одновременной регистрацией излучения не менее шести элементов.


Литий углекислый по ТУ 6-09-3728.


Лития тетраборат безводный по ТУ 6-09-4758.


Лития метаборат 2-водный по ТУ 6-09-4756.


Натрий азотно-кислый.


Кислота борная по ГОСТ 9656 и раствор массовой концентрацией 50 г/куб.дм.


Крахмал растворимый по ГОСТ 10163.


Смесь для сплавления: безводный тетраборат или метаборат лития, прокаленный при температуре не менее 700 град.С, углекислый литий и азотно-кислый натрий смешивают в фарфоровой ступке в процентном отношении 75:20:5 (в случае использования тетрабората лития) или 85:10:5 (в случае использования метабората лития).


Подложка графитовая дискообразная диаметром 30 мм из электродного графита марок ГМЗ, ГЭ или других аналогичных (черт.2).

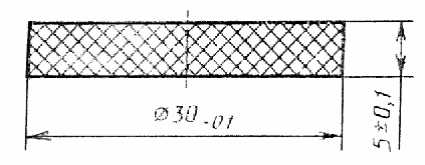

Графитовая подложка



Черт.2

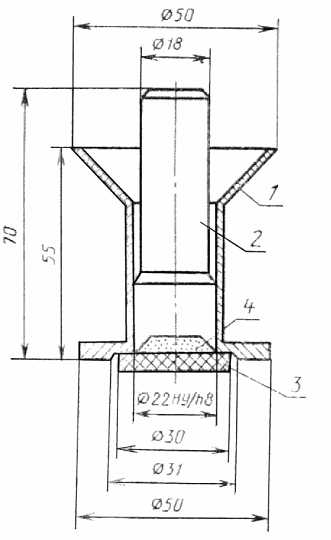

Воронка с пуансоном металлические (черт. 3)



Воронка с пуансоном




1 - воронка; 2- пуансон; 3 - графитовая подложка;

4 - смесь СОП со смесью для сплавления


Черт.3


Примечание. Размеры приведены для справок.

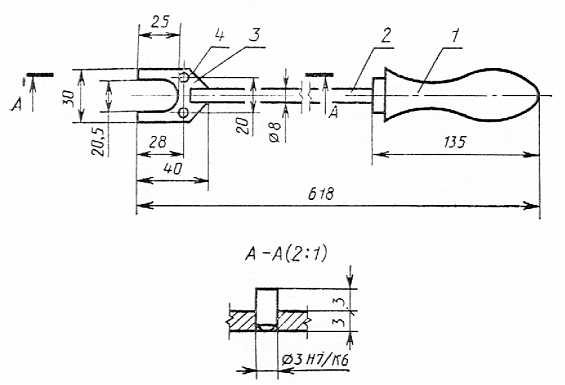

Вилка для установки и извлечения из муфельной печи графитовой подложки (черт. 4).


Вилка






1 - ручка; 2 - стержень; 3- лопатка; 4 - штырь


Черт. 4


Примечание. Размеры приведены для справок.


Штатив с опускающимся штампом для формования поверхности наплавленного слоя образца-излучателя (черт. 5).
















Штатив с опускающимся штампом




Черт. 5


Примечание. Размеры приведены для справок.

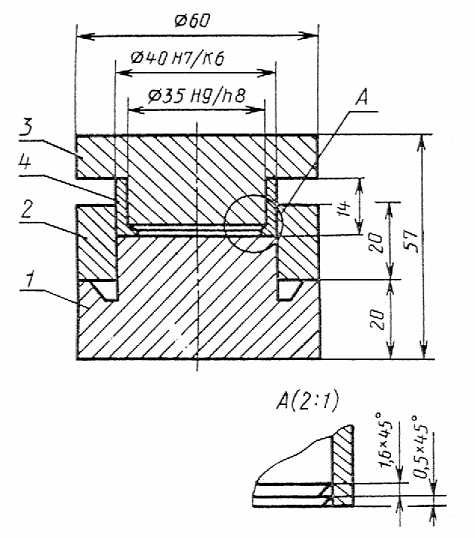

Пресс-форма для формования образцов-излучателей, изготовленная из нержавеющей стали марки 12х18Н9 по ГОСТ 5632 (черт. 6).



Пресс-форма




1 - основание; 2 - обойма; 3 - пуансон; 4 - кольцо-вкладыш


Черт. 6


Примечание. Размеры приведены для справок.


Пресс, обеспечивающий давление не менее 150 кгс/кв.см.


2. Подготовка к анализу


2.1. Приготовление СОП


Для каждой разновидности анализируемых материалов готовят серию порошкообразных СОП с различающимся химическим составом в диапазоне производственных колебаний массовой доли определяемых элементов. Количество СОП должно быть не менее img263, где img264 - число анализируемых в материале элементов.


2.2. Изготовление образцов-излучателей


Из серии СОП изготавливают образцы-излучатели в виде таблеток наплавлением на графитовую подложку порошка СОП, смешанного со смесью для сплавления. Предварительно, для улучшения сцепления подложки с расплавом, ее смачивают раствором борной кислоты и подсушивают в сушильном шкафу при температуре 105 - 110 град.С.


Навески СОП массой по 0,5 г и смеси для сплавления по 1 г взвешивают на аналитических весах и перемешивают в фарфоровой ступке не менее 3 мин. Полученную смесь с помощью воронки и пуансона вручную формуют на графитовой подложке и вилкой помещают в разогретую до температуры 900 - 950 град.С муфельную печь на керамическую подставку и выдерживают не более 5 мин. Затем подложку с плавом вынимают, быстро устанавливают на штатив и опускают на нее штамп с полированной поверхностью и формируют твердый стекловидный слой таблетки.


Для каждого СОП изготавливают три таблетки.


При условии получения результатов анализа, отличающихся от полученных при использовании образцов-излучателей, изготовленных методом сплавления, менее чем на значение ошибки повторяемости, установленной для соответствующего элемента, допускается применение образцов-излучателей, изготовленных методом прессования или намазывания.


При изготовлении образцов-излучателей методом прессования скрепляющей подложкой таблеток служит борная кислота. СОП предварительно высушивают до постоянной массы при температуре 105 - 110 град.С. Затем в пресс-форму насыпают навеску СОП массой 1 - 1,5 г и сверху 1,5 - 2 г борной кислоты (подложки), налагают пуансон и помещают всю пресс-форму в пресс, создавая усилие не менее 150 кгс/кв.см. После снятия нагрузки таблетку аккуратно вынимают из кольца-вкладыша. При невозможности извлечения таблетки без повреждений (слабопластичные материалы) СОП предварительно смешивают с борной кислотой или крахмалом в соотношении 1:1 и помещают в пресс-форму (без подложки). При этом общая масса навески образца-излучателя для изготовления таблетки должна быть 3 - 4 г.


2.3. Построение градуировочного графика


Из приготовленных образцов-излучателей серии СОП выбирают один в качестве образца-репера, в котором массовые доли элементов находятся в середине анализируемого диапазона.


Оставшиеся таблетки образцов-излучателей помещают поочередно в держатель спектрометра и измеряют интенсивность излучения определяемых элементов в импульсах за 100 с, которое регистрируется пересчетным устройством. Порядок и режим работы спектрометра - согласно технической документации на него.


После измерения интенсивности от трех таблеток каждого СОП ставят образец-репер. Таким образом, чередуя таблетки образцов-излучателей каждого СОП и репер, проводят измерение всей серии СОП.


Используя среднее арифметическое значение трех параллельных измерений интенсивности излучения образцов-излучателей img265  и репера img266 для каждого определяемого элемента, вычисляют относительную интенсивность СОП img267 по формуле




По полученным результатам определений строят градуировочные графики в координатах "относительная интенсивность - значение массовой доли элемента в СОП в процентах" или составляют калибровочные уравнения.


3. Проведение анализа


Готовят две таблетки образца-излучателя анализируемой пробы тем же способом, который использовался при построении градуировочных графиков (составлении уравнений). Измеряют интенсивность излучения двух образцов-излучателей img269 и img270, затем образца-репера img271.


Вычисляют значения относительной интенсивности образцов-излучателей img272 и img273 по формуле (48).


Примечание. При изготовлении образцов-излучателей методом сплавления допускается варьирование массой навески образца, а также соотношением образец: плавень от 1:2 до 1:5.


4. Обработка результатов


Массовую долю определяемых элементов в процентах, соответствующую значениям img274 и img275, определяют по соответствующему графику или калибровочному уравнению. За результат определения принимают среднее арифметическое найденных значений.



1. Общие требования

2. Требования безопасности

3. Определение влаги

4. Определение потери массы при прокаливании

5. Определение нерастворимого остатка

6. Определение оксида кремния

7. Определение оксидов кальция и магния

8. Определение оксидов железа (III), (II)

9. Определение оксида алюминия

10. Определение оксида титана (IV)

11. Определение оксида серы (VI), (II)

Зарядка ионообменной колонки

12. Определение оксидов калия и натрия

13. Определение свободного оксида кальция

14. Определение оксида марганца (II)

15. Определение оксида хрома (VI)

16. Определение оксида фосфора (V)

17. Определение оксида бария

18. Определение хлор-иона

19. Определение фтор-иона

ПРИЛОЖЕНИЕ 1 (справочное). Термины и их пояснения

ПРИЛОЖЕНИЕ 2 (рекомендуемое). Схема систематического анализа цемента

Приложение 3 (обязательное). Рентгеноспектральный метод определения элементов

Графитовая подложка

Воронка с пуансоном

Вилка

Штатив с опускающимся штампом

Пресс-форма
