ГОСТ 26601-85


УДК 691.11.028.1/.2:006.354                                                                                Группа Ж32


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ

ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ


Типы, конструкция и размеры


Wooden windows and balcony doors for one-two storey

dwelling-houses. Types, structure and dimensions


ОКП 53 6139

       Дата введения 1986-01-01


1. РАЗРАБОТАН И ВНЕСЕН  Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


РАЗРАБОТЧИКИ

Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплев, канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К. Савин; канд. техн. наук; В.И. Тихонович, Г.В. Левушкин


2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 07.05.85 № 64


3 ВВЕДЕН ВПЕРВЫЕ


4 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, приложения

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 111-90

2.5

ГОСТ 5090-86

Приложение 1

ГОСТ 538-88

Приложение 1

ГОСТ 5091-78

"

ГОСТ 2697-83

2.2, 2.3

ГОСТ 8242-88

2.2, 2.3

ГОСТ 4598-86

2.2, 2.3

ГОСТ 10174-90

2.2, 2.3

ГОСТ 5087-80

Приложение 1

ГОСТ 23166-78

2.1

ГОСТ 5088-94

"




5. ПЕРЕИЗДАНИЕ


Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.

Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче R0 0,42 и 0,56 м2((С/Вт, сопротивление воздухопроницанию Ru 0,5 м2(ч(Па/кг при 10 Па, общий коэффициент светопропускания ( - 0,52 и 0,38, индекс звукоизоляции воздушного шума - 28 и 32 дБ.


1. ТИПЫ, РАЗМЕРЫ И МАРКИ


  1. Окна и балконные двери по настоящему стандарту подразделяют на серии:

РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ - с раздельноспаренными переплетами и дверными полотнами с тройным остеклением.

1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт.1.

1.3. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном (зеркальном) изображении.

1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:




В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.

Примеры условных обозначений

Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):

ОРМ15-6А ГОСТ 26601-85

То же, левое: ОРМ15-6АЛ ГОСТ 26601-85

Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:

БРСМ22-7,5 ГОСТ 26601-85

Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:

ОРМ12-11 ГОСТ 26601-85

То же, в негативном исполнении:

ОРМ12-11Н ГОСТ 26601-85















Типы и габаритные размеры окон и балконных дверей


Черт.1

Примечания:

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры изделий в модулях (М - модуль, равный 100 мм).

3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.


2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ


2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт.2-4, а размеры сечений деталей и притворов - на черт.5-12.

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт.13-15, а размеры сечений деталей и притворов - на черт.16-23.

2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.

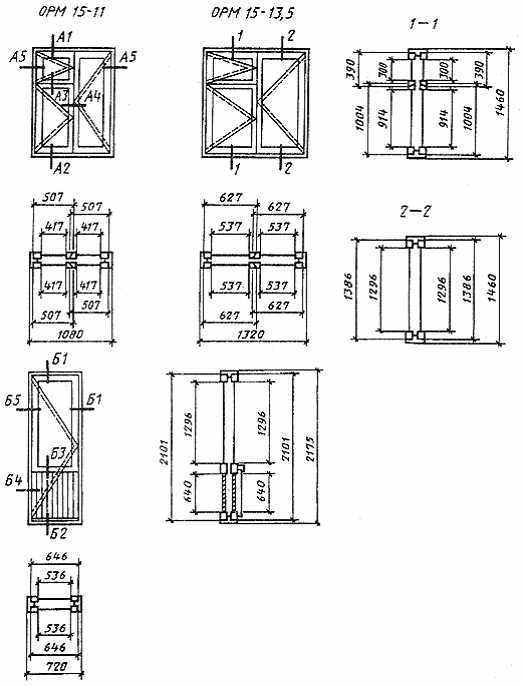

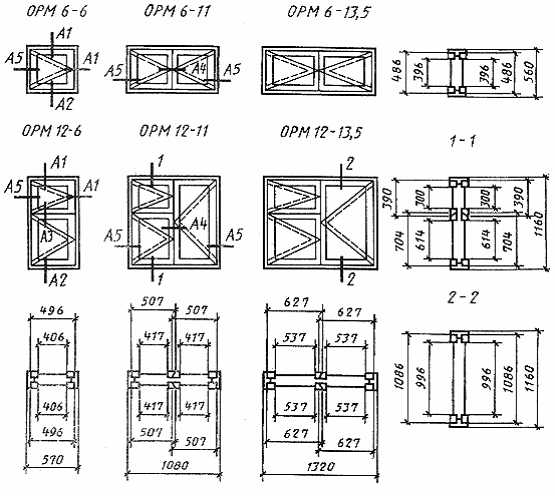

Серия РМ

Конструкция, форма, основные размеры и марки

окон и балконных дверей с двойным остеклением



Черт.2


Черт.3


2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0-2,5 мм по ГОСТ 111.

2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.

2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.

2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.

2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.

2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ15-6 и ОРМ15-6А.

2.11. Примеры расположения приборов в окнах и балконных дверях приведены в приложении 1.

2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в приложениях 2 и 3.

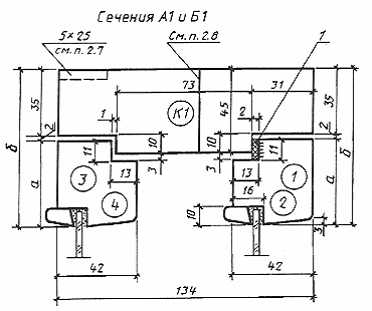

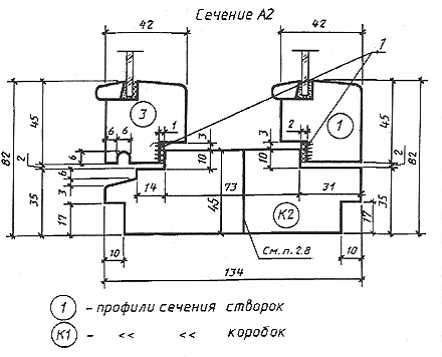

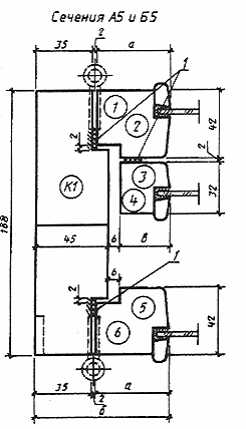

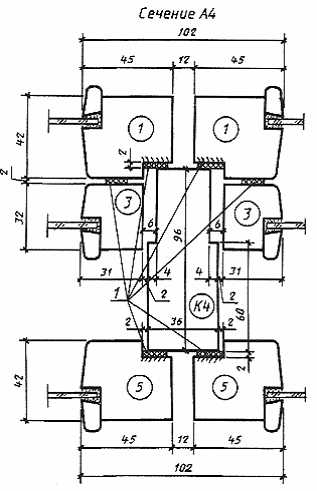

Сечения по притворам окон и балконных дверей

с двойным остеклением


1- уплотняющая прокладка


Сечение

а

б

Деталь

А1

45

82

1

3

Б1

55

92

2

4

Черт.5

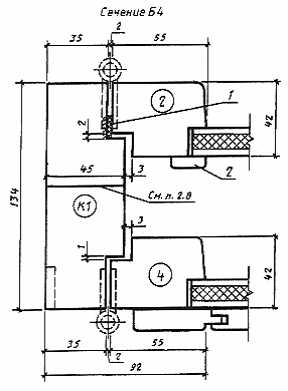

1- уплотняющая прокладка

Черт.6


1 -уплотняющие прокладки

Черт.7



Черт.8


1 - твердая ДВП марки Т группы А толщиной 3,2(4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка; 6 уплотняющие прокладки по ГОСТ 10174

Черт.9



Черт.10


1 - уплотняющая прокладка; 2 - раскладка

Черт.11


1- уплотняющая прокладка

Сечение

а

б

Деталь

А5

45

82

1

3

Б5

55

92

2

4


Черт.12

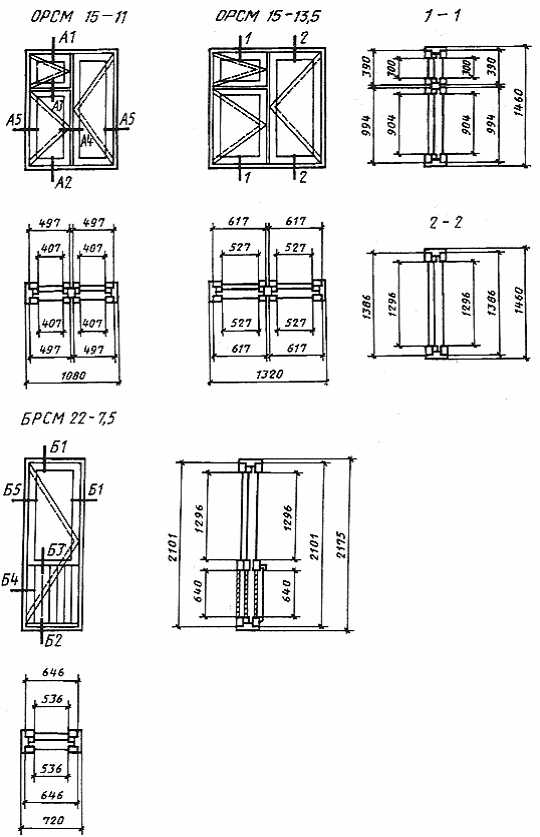

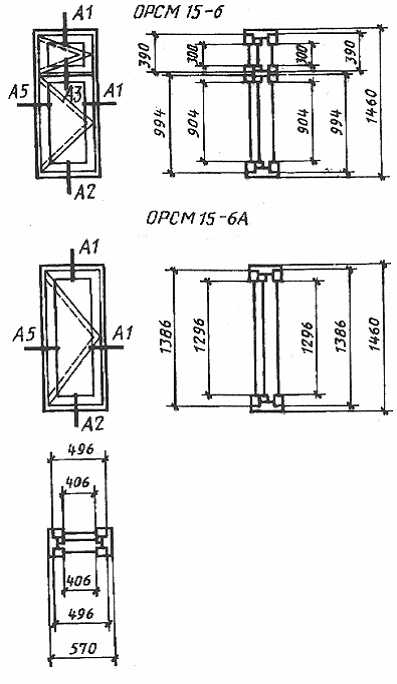

СЕРИЯ РСМ

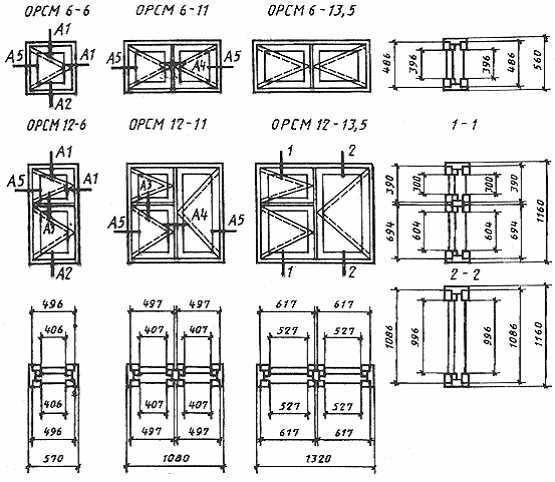

Конструкция, форма, основные размеры и марки окон

и балконных дверей с тройным остеклением



Черт.13


Черт.14


Черт.15

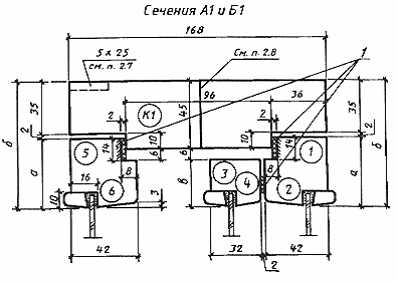

Сечения по притворам окон и балконных дверей

с тройным остеклением

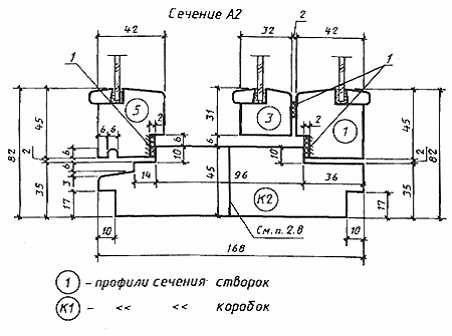

1- уплотняющие прокладки


Сечение

а

б

в

Деталь

А1

45

82

31

1

3

5

Б1

55

92

41

2

4

6


Черт.16


1 - уплотняющие прокладки

Черт.17


1 - уплотняющие прокладки

Черт.18


1 - уплотняющие прокладки

Черт.19


1 - твердая ДВП марки Т группы А толщиной 3,2(4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладки; 6 уплотняющие прокладки по ГОСТ 10174

Черт.20


1- уплотняющая прокладка; 2 - раскладки

Черт.21


1 - уплотняющие прокладки; 2 - раскладки

Черт.22


1 - уплотняющие прокладки


Сечение

а

б

в

Деталь

А5

45

82

31

1

3

5

Б5

55

92

41

2

4

6


Черт.23

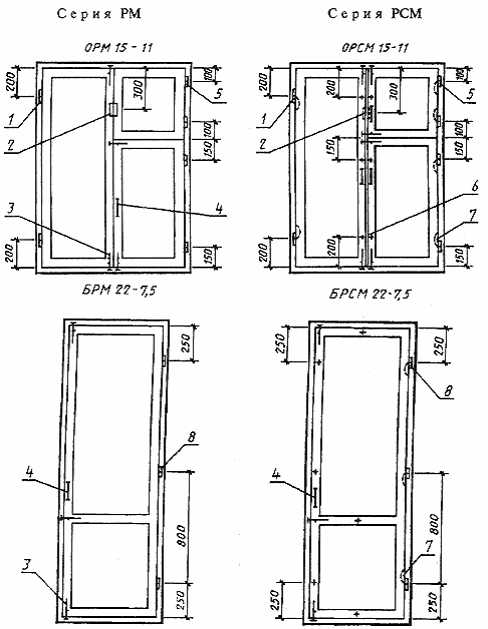

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И

БАЛКОННЫХ ДВЕРЯХ



1 - ПН1-85Л; 2 - завертка накладная ЗФ2П для наружной форточки; 3 - задвижка накладная ЗТ; 4 - ручка РС80; 5 - ПН5-60; 6 - стяжка СТ; 7 - ПН7; 8 - ПН1-110П

Примечания:

1. Приборы для окон и дверей должны соответствовать ГОСТ 538, ГОСТ 5087, ГОСТ 5088, ГОСТ 5090 и ГОСТ 5091.

2. Ручки-скобы устанавливают на наружных и внутренних створках и полотнах.

3. Наружные створки должны оснащаться ветровыми крючками.


ПРИЛОЖЕНИЕ 2

Справочное


СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ


Марка

Размер, мм

Кол.

Марка

Размер, мм

Кол.


Высота

Ширина



Высота

Ширина


ОРМ6-6

410

420

2

ОРМ15-6

315

420

2

ОРМ6-11

410

430

4


930

420

2

ОРМ6-13,5

410

550

4


315

430

2

ОРМ12-6

315

420

2

ОРМ15-11

930

430

2


630

420

2


1310

430

2


315

430

2


315

550

2

ОРМ12-11

630

430

2

ОРМ15-13,5

930

550

2


1010

430

2


1310

550

2


315

550

2

ОРМ15-6

1310

420

2

ОРМ12-13,5

630

550

2

БРМ22-7,5

1310

550

2


1010

550

2






ПРИЛОЖЕНИЕ 3

Справочное


СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ


Марка

Размер, мм

Кол.

Марка

Размер, мм

Кол.


Высота

Ширина



Высота

Ширина


ОРСМ6-6



3

ОРСМ15-6

315



ОРСМ6-11

410

420



920



ОРСМ6-13,5


540

6


315



ОРСМ12-6

315



ОРСМ15-11

920

420



620




1310


3


315

420



315



ОРСМ12-11

620


3

ОРСМ15-13,5

920

540



1010








315



ОРСМ15-6А

1310

420


ОРСМ12-13,5

620

540


БРСМ22-7,5


550



1010
