ГОСТ 24379.1-80


УДК 621.882.64:006.354                                                                                                   Группа Г31


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


БОЛТЫ ФУНДАМЕНТНЫЕ


Конструкция и размеры


Foundation bolts. Design and dimensions



ОКП 12 8100

Дата введения 1982-01-01



УТВЕРЖДЕН И ВВЕДЕН в действие постановлением Государственного комитета СССР по делам строительства от 25 августа 1980 г. № 133


ПЕРЕИЗДАНИЕ. Май 1991 г.



Настоящий стандарт распространяется на фундаментные болты (в дальнейшем болты) диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0-80, предназначенные для крепления строительных конструкций и оборудования.


Стандарт соответствует СТ СЭВ 144-75 и СТ СЭВ 177-75 в части, касающейся предельных отклонений размеров, и СТ СЭВ 181-75 и СТ СЭВ 182-75 в части, касающейся основных размеров, диаметров и шагов метрической резьбы.



1. Конструкция и основные размеры


1.1. Типы, конструкция и основные размеры болтов должны соответствовать указанным в табл. 1 и на черт. 1.


Таблица 1


Тип болта

Исполнение

Наименование болта

Номинальный диаметр резьбы, мм

1

1

Болты фундаментные изогнутые

12-48


2



2

1

Болты фундаментные с анкерной плитой

16-48


2


56-90


3


100-140

3

1

Болты фундаментные составные

24-48


2


56-64

4

1

Болты фундаментные съемные

24-48


2


56-125


3


56-100

5

-

Болты фундаментные прямые

12-48

6

1

Болты фундаментные с коническим концом

12-48


2




3





Типы и конструкция фундаментных болтов


Тип 1

Болты фундаментные изогнутые




Тип 2

Болты фундаментные с анкерной плитой

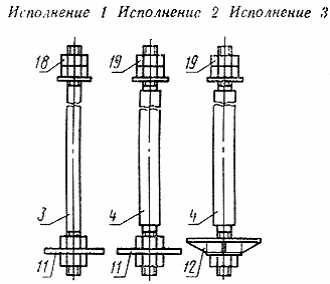

Тип 3

Болты фундаментные составные

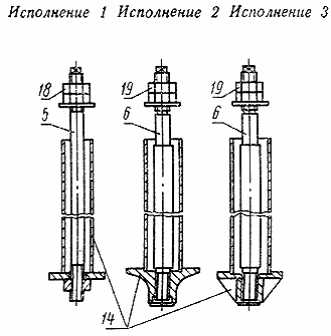

Тип 4

Болты фундаментные съемные














Тип 5

Болт фундаментный прямой




Тип 6

Болты фундаментные

с коническим концом







Размеры для справок.


1-10 - шпилька; 11, 12 - плита анкерная; 13 - муфта;

14 - анкерная арматура; 15 - цанга разжимная;

16 - втулка коническая; 17 - шайба; 18 - гайка по ГОСТ 5915-70;

19 - гайка по ГОСТ 10605-72.


Черт. 1


1.2. Длина болтов img8 и диаметр резьбы img9 назначаются в зависимости от длины шпилек и диаметра их резьбы.


Пример условного обозначения болта типа 1, исполнения 1, диаметром резьбы img10 мм, длиной img11 мм, со шпилькой из стали марки Ст3пс2:


БОЛТ 1.1.М20Х800. Ст3пс2 ГОСТ 24379.1-80


То же, болта типа 4, исполнения 2, диаметром резьбы img12 мм, с мелким шагом резьбы 6 мм, длиной  img13 мм со шпилькой из стали марки 09Г2С-6:


БОЛТ 4.2.М100Х6Х1900 09Г2С-6 ГОСТ 24379.1-80


1.3. Общие технические условия - по ГОСТ 24379.0-80


1.4. Теоретическая масса болтов в сборе типов 1, 2, 5 и 6 дана в приложении 1.


Теоретическая масса болтов типов 3 и 4 указывается в рабочих чертежах.

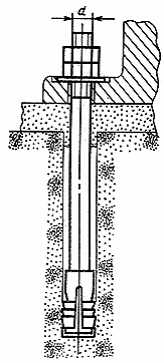

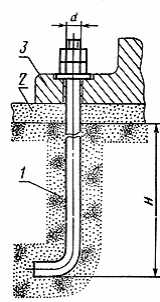

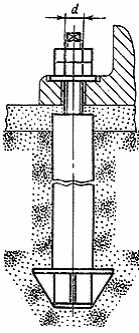

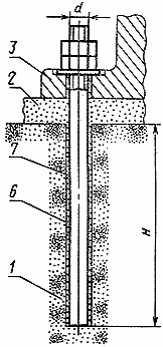

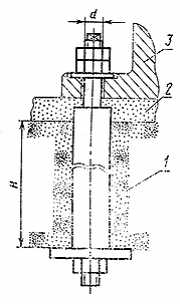

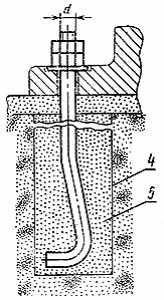

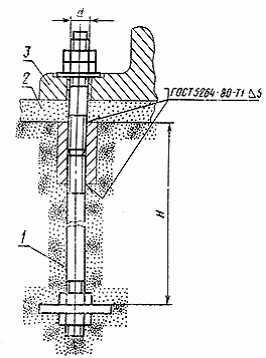

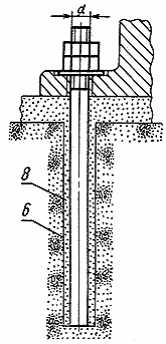

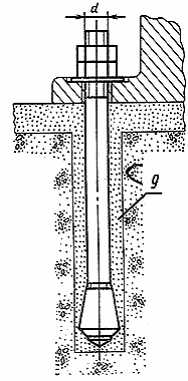

1.5. Примеры установки болтов в фундаменты приведены в приложении 4.


2. Конструкция и размеры шпилек


2.1. Конструкция и размеры  шпилек  должны  соответствовать указанным на черт. 2 и в табл. 2.

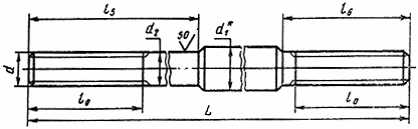

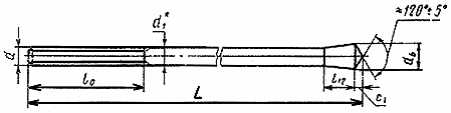

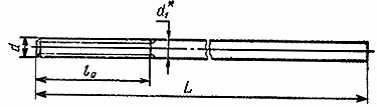

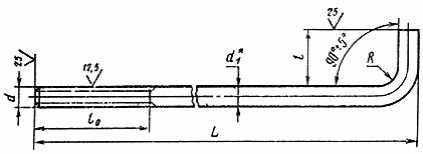

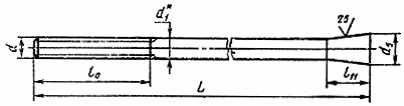

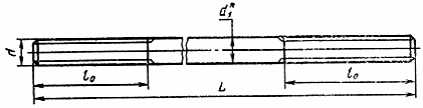

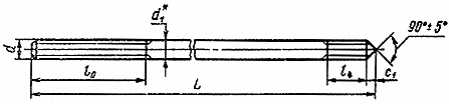

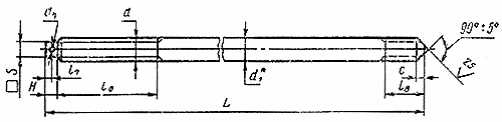

Шпильки (поз. 1-10 по черт. 1)

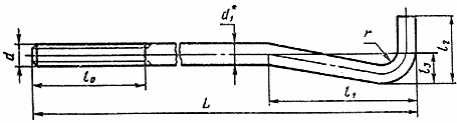

Поз. 1 img14


Поз. 2 img16


Поз. 3 img18





Поз. 4 img20


Поз. 5 img22

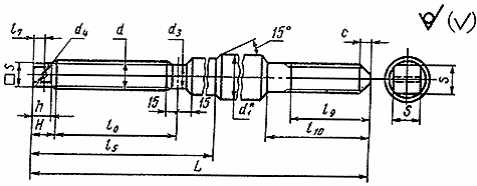

Поз. 6 img24


Поз. 7 img26


Поз. 8 img28


Поз. 9 img30




Поз. 10 img32



____________________

* Размер для справок.


Черт. 2


Таблица 2

мм

Номинальный

Диаметр резьбы, img34

Шаг резьбы








+IT17






+IT17




крупный

мелкий


h16

H15

h16


IT17

±_______

2


IT17

±______

2

___________________

* Размер для справок.


12

1,75

-

12

-

-

-

17

20

80

40

100

50

25

24

-

-

16

2


16




22

26

90

50

130

60

30

32



20

2,5


20




28

32

100

60

160

80

40

40



24

3


24



5

34

39

110

75

200

100

50

48



30

3,5


30




42

48

120

90

250

120

60

60



36

4


36



8

50

58

130

110

300

140

70

73



42

4,5


42




58

68

140

125

350

170

85

85



48

5


48




68

77

150

150

400

200

100

98



56

5,5


60

56

47,8

12

-

-

160

-

-

-

-

-

400

180

64

6


70

64

55

16



170






500

190

72

-

6

75

72

63

20



180







200

80



85

80

71




190






600

220

90



95

90

81

25



210






800

230

100



105

100

91




230






1000

250

110



120

110

101




240







260

125



130

125

116

30



250







270

140



145

140

-

-



270







280











Продолжение табл. 2


мм

Номинальный диаметр резьбы img49

Шаг резьбы








h15








Крупный

мелкий

IT17

±_______

2


IT16

±______

2



12

1,75

-

-

-

-

-

30

20

-

-

-

-

6

12

8

16

2






36

28





9

16

10

20

2,5






48

34





9

20


24

3


7

65



60

41

17

16


9

11

24

20

30

3,5



75



73

50

19



12

14

30


36

4


10

90



85

63

24

20



17

36

30

42

4,5



100



95

71

27



15

20

42


48

5


12

115



120

82

32

25


18

22

48

40

56

5,5


16

130

120

180

-

-

41

30

25

20

-

-

-

64

6


20

150

135

200



46

40

35

25




72

-

6



155

240



50



30




80









55







90



25


180

280



65

50

45

35




100





200

300



75



40




110





220

340



85







125



30


240

370



95

60

55

45




140



-


-

-



-

-

-

-





Пример условного обозначения шпильки поз. 1, диаметром резьбы img63 мм, длиной img64 мм, из стали марки Ст3пс2:

ШПИЛЬКА 1.М20 Х 800 Ст3пс2 ГОСТ 24379.1-80

То же, поз. 4, диаметром резьбы img65 мм, с мелким шагом резьбы 6 мм, длиной img66 мм, из стали марки 09Г2С-6:

ШПИЛЬКА 4.М100 Х 6 Х 3150.09Г2С-6 ГОСТ 24379.1-80

2.2. Предельные отклонения размеров - по ГОСТ 25347-82 и ГОСТ 25348-82.

2.3. Резьба - по ГОСТ 24705-81, поле допуска img67 - по ГОСТ 16093-81.

2.4. Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.

2.5. Длина шпилек img68 (кроме поз. 5 и 6) и их теоретическая масса приведены в приложении 2.

Для шпилек (поз. 5 и 6) длина и теоретическая масса указываются в рабочих чертежах.

2.6. Допускается по соглашению между потребителем и предприятием-изготовителем изготовление шпилек другой длины.



3. Конструкция и размеры анкерных плит

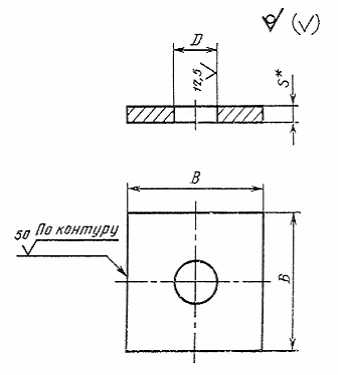

3.1. Конструкция и размеры анкерных плит (поз. 11) должны соответствовать указанным на черт. 3 и в табл. 3, плит (поз. 12) - на черт. 4 и в табл. 4.


Плита анкерная (поз. 11 по черт. 1)



_____________________

* Размер для справок.


Черт. 3








Таблица 3

Размеры, мм

Номинальный диаметр резьбы шпильки img70


Н17


IT17

±_______

2


Теоретическая масса плиты, кг

____________________

Размер для справок.


16

22

65

14

0,42

20

26

80

16

0,74

24

32

100

18

1,30

30

38

120

20

2,08

36

45

150

20

3,28

42

50

170

25

5,29

48

60

190

28

7,31

56

66

220

32

11,21

64

74

260

36

17,80

72

82

300

40

26,41

80

90

320

45

33,70

90

100

360

50

47,50

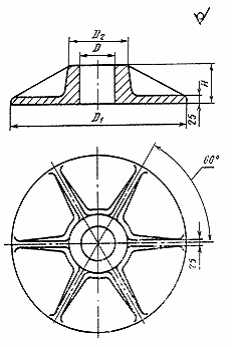

Плита анкерная (поз. 12 по черт. 1)


Черт. 4


Таблица 4

Размеры, мм

Номинальный диаметр резьбы шпильки img75





Теоретическая масса плиты, кг

100

135

625

220

130

94,27

110

145

650

230

135

100,32

125

165

675

240

135

106,70

140

185

700

290

145

125,50

Пример условного обозначения анкерной плиты (поз. 11), размером img80 мм:

ПЛИТА 150 ГОСТ 24379.1-80

То же, поз. 12, наружным диаметром img81 мм:

ПЛИТА 625 ГОСТ 24379.1-80

3.2. Предельные отклонения размеров - по ГОСТ 25347-82.

3.3. Отливку выполнять по 3-му классу точности ГОСТ 26645-85.

3.4. Формовочные уклоны - по ГОСТ 3212-80.

3.5. Литейные радиусы - 5 мм.

3.6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более img82 мкм по ГОСТ 2789-73.


4. Конструкция и размеры муфты


4.1. Конструкция и размеры муфты должны соответствовать указанным на черт. 5 и в табл. 5.


Муфта (поз. 13 по черт. 1)


____________________

* Размеры для справок.


Черт. 5


Таблица 5


Размеры, мм

Номинальный диаметр резьбы img84



+IТ17


Теоретическая масса муфты, кг

____________________

Размеры для справок.

24

50

120

2

1,42

30

60

140

3

2,35

36

70

170

4

3,78

42

80

190

5

5,43

48

90

220

6

7,36

56

100

250

8

10,58

64

110

280

8

13,82


Пример условного обозначения муфты из стали марки Ст3пс2 для шпильки img88 мм:

МУФТА М24.Ст3пс2 ГОСТ 24379.1-80

4.2. Муфты должны изготовляться из круглой стали по ГОСТ 2590-88, обычной точности прокатки.

4.3. Предельные отклонения размеров - по ГОСТ 25347-82.

4.4. Резьба - по ГОСТ 24705-81 с крупным шагом, после допуска 7Н - по ГОСТ 16093-81

4.5. Размеры фасок резьбы - по ГОСТ 10549-80.


5. Конструкция и размеры анкерной арматуры

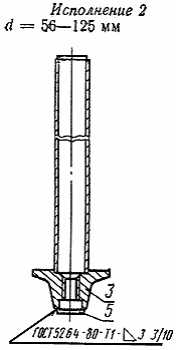

5.1. Конструкция  анкерной  арматуры  должна соответствовать указанной на черт. 6.

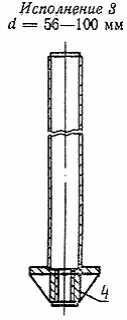

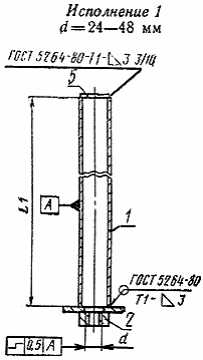

Арматура анкерная (поз. 14 по черт. 1)





___________________

* Размеры для справок.


1 - труба (черт. 7); 2 - составная анкерная плита (черт. 8);

3 - литая анкерная плита (черт. 9); 4 - сварная анкерная плита (черт. 10);

5 - заглушка (черт. 13).


Черт. 6


5.2. Длина img92 анкерной арматуры назначается по длине трубы, диаметр резьбы отверстия img93 - по диаметру резьбы шпильки.

5.3. Конструкция и размеры трубы (поз. 1) должны соответствовать указанным на черт. 7 и в табл. 6

Трубы должны приниматься по ГОСТ 10704-76.

5.4. Конструкция и размеры составной анкерной плиты (поз. 2) должны соответствовать указанным на черт. 8 и в табл. 7.

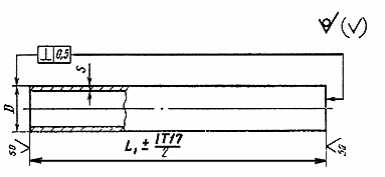

Труба (поз. 1 по черт. 6)



Черт. 7


Таблица 6


мм

Диаметр резьбы шпильки img95

24

30

36

42

48

56

64

72

80

90

100

110

125

Диаметр и толщина стенки трубы img96

60X3,5

89X4

102X4

114X4,5

127X4,5

140X4,5

152X5

168X5

180X5

203X6


Плита анкерная составная (поз. 2 по черт. 6)



_______________

* Размеры для справок


1 - гайка по ГОСТ 5915-70


Черт. 8


Таблица 7


Размеры, мм

Номинальный диаметр резьбы img98


Н16




IТ17

±______

2

Теоретическая масса плиты, кг

_______________

Размеры для справок


24

32

37

18

140

2,61

30

38

44

20

160

3,28

36

45

49

20

180

4,96

42

50

59

25

200

7,65

46

60

63

25

240

10,98


5.5. Конструкция и размеры литой анкерной плиты (поз. 3) должны соответствовать указанным на черт. 9 и в табл. 8.

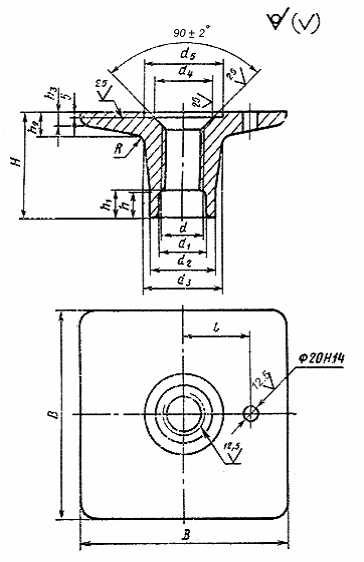

Плита анкерная литая (поз. 3 по черт. 6)



Черт. 9


Таблица 8


Размеры, мм


Номинальный диаметр резьбы img104

Шаг резьбы














Теоретическая масса плиты, кг


крупный

мелкий















56

5,5

-

80

100

115

80

106

300

105

150

40

30

40

20

20

26

64

6


85

105

125

90

120

350

120

170

50

40

45



38

72

-

6

100

125

150

100

133

400

130

200


50

50

25


57

80







145









56

90



120

150

180

120

158

450

150

230



60

30

25

89

100



130

170

190

150

174

500

160

240

60


70


40

117

110



145

185

210

165

185

550

180

270



75

35

45

158

125



150

190

230

180

210

600

190

290



80


50

195

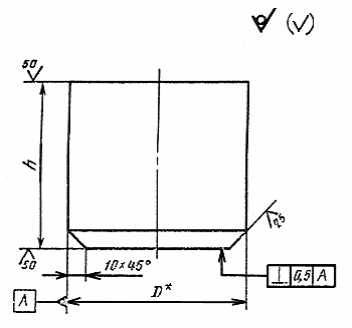

5.6. Конструкция и размеры сварной анкерной плиты (поз. 4) должны соответствовать указанным на черт. 10 и в табл. 9.

Сверление отверстия в анкерной плите производится после приварки втулки и ребер.

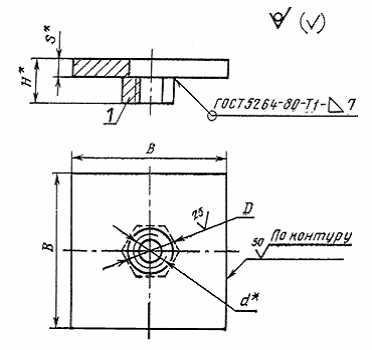

Плита анкерная сварная (поз. 4 по черт. 6)



____________________

* Размеры для справок.

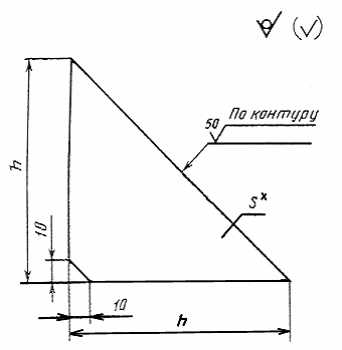

1 - ребро (черт. 11); 2 - втулка (черт. 12).


Черт. 10


Таблица 9


Размеры, мм

Номинальный диаметр резьбы img119

Шаг резьбы


IТ17

±_____

2





Теоретическая масса плиты, кг


крупный

мелкий


Н16




____________________

* Размеры для справок.


56

5,5

-

280

106

76

110

20

16,61

64

6


300

120

84

120


19,71

72

-

6

340

133

92

135

25

31,24

80



400

145

100

145


43,01

90



420

158

110

170

30

59,19

100



450

174

120

180


71,21


5.6.1. Конструкция и размеры ребра должны соответствовать указанным на черт. 11 и в табл. 10.


Ребро (поз. 1 по черт. 10)



____________________

* Размеры для справок.


Черт. 11


Таблица 10


мм


Номинальный диаметр резьбы отверстия в анкерной плите img126


IТ17

±_______

2

Толщина img128

_______________

* Размеры для справок


56

80

10

64

90


72

100


80

110

16

90

130


100

140



5.6.2. Конструкция и размеры втулки должны соответствовать указанным на черт. 12 и в табл. 11.



Втулка (поз. 2 по черт. 10)


____________________

* Размер для справок.


Черт. 12


Таблица 11


мм

Номинальный диаметр резьбы img130

56

64

72

80

90

100

Диаметр заготовки img131

100

110

130

140

160

180

_______________

* Размер для справок



+IТ17

90

100

110

120

140

150


5.7. Конструкция и размеры заглушки (поз. 5) должны соответствовать указанным на черт. 13 и в табл. 12 для трубы и в табл. 13 для анкерной плиты.


Заглушка (поз. 5 по черт. 6)


Черт. 13


Таблица 12


Размеры, мм

Труба img134

60Х3,5

89Х4

102Х4

114Х4,5

127Х4,5

140Х4,5

152Х5

108Х5

180Х5

203Х6


h16

56

85

98

110

122

135

147

163

175

198

Теоретическая масса, кг.

0,06

0,13

0,18

0,22

0,28

0,34

0,40

0,49

0,57

0,72



Таблица 13


Размеры, мм

Номинальный диаметр резьбы под анкерную плиту img136

56

64

72

80

90

100

110

125


h16

90

95

115

130

150

160

170

Теоретическая масса, кг

0,15

0,17

0,24

0,31

0,42

0,47

0,53


Пример условного обозначения анкерной арматуры исполнения 1, под шпильку img138img139 мм, длиной img140 мм:

АРМАТУРА АНКЕРНАЯ 1.М24Х400 ГОСТ 24379.1-80

То же, исполнения 2, под шпильку img141 мм, длиной img142 мм:

АРМАТУРА АНКЕРНАЯ 2.М64Х2000 ГОСТ 24379.1-80

То же, исполнения 3, под шпильку img143 мм с мелким шагом резьбы 6 мм, длиной img144 мм:


5.8. Предельные отклонения размеров по ГОСТ 25347-82 и ГОСТ 25348-82.

5.9. Резьба - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

5.10. Предельные отклонения размеров литой плиты по 3-му классу точности ГОСТ 26645-85.

5.11. Размеры фасок резьбы - по ГОСТ 10549-80.

5.12. Неуказанные литейные радиусы img146 5 мм.

5.13. Теоретическая масса анкерной арматуры и труб приведена в приложении 3.



6. Конструкция и размеры разжимной цанги


6.1. Конструкция и размеры разжимной цанги должны соответствовать указанным на черт. 14 и в табл. 14.

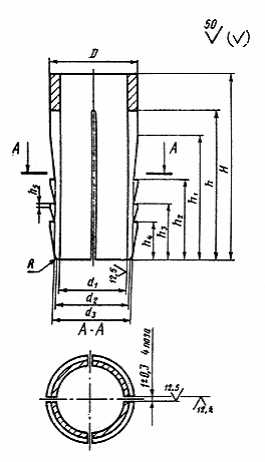

Цанга разжимная (поз. 15 по черт. 1)



Черт. 14



Таблица 14


Размеры, мм

Номинальный диаметр резьбы шпильки img148


h16


Н16










IТ16

±_____

2

img160,

не более

Теоретическая масса цанги, кг




h16

IТ16

±______

2




12

17

12,5

15

16,5

36

30

24

16

11

7

0,5

0,8

0,03

16

24

17,0

20

23,2

45

36

30

21

14

10

0,8

1,0

0,08

20

30

21,0

25

29,0

60

48

40

26

18

12

1,0

1,2

0,17

24

34

25,0

30

32,5

75

60

54

31

22

15

1,5

1,5

0,25

30

42

32,0

37

32,5

90

72

60

39

27

18

1,5

1,5

0,41

36

50

38,0

42

48,0

105

84

70

47

33

22

2,0

1,5

0,68

42

58

44,0

52

55,5

120

96

80

55

39

25

2,5

2,0

1,06

48

68

50,0

60

65,0

150

120

100

63

43

29

3,0

2,0

1,96


6.2. Предельные отклонения размеров - по ГОСТ 25347-82.

Пример условного обозначения разжимной цанги для шпильки img161 мм:

ЦАНГА М24 ГОСТ 24379.1-80



7. Конструкция и размеры конической втулки


7.1. Конструкция и размеры конической втулки должны соответствовать указанным на черт. 15 и в табл. 15.

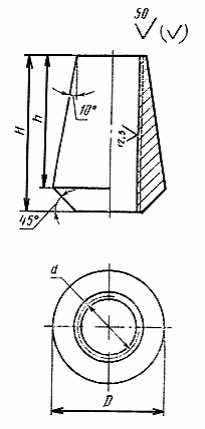

Втулка коническая (поз. 16 по черт. 1)



Черт. 15



Таблица 15

Размеры, мм

Номинальный диаметр резьбы img163


h16



Теоретическая масса втулки, кг



IТ16

±______

2


12

22

24

20

0,03

16

29

32

28

0,06

20

35

40

34

0,11

24

42

48

41

0,20

30

52

60

51

0,36

36

62

72

61

0,67

42

72

84

71

0,94

48

82

96

82

1,41


Пример условного обозначения конической втулки под шпильку img167 мм:

ВТУЛКА М24 ГОСТ 24379.1-80

7.2. Предельные отклонения размеров - по ГОСТ 25347-82.

7.3. Резьба - по ГОСТ 24705-81, поле допуска 7Н - по ГОСТ 16093-81.

7.4. Размеры фасок резьбы по ГОСТ 10549-80.



8. Конструкция и размеры шайбы


8.1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371-78, при увеличенных отверстиях в приливах оборудования - по настоящему стандарту.

8.2. Конструкция и размеры шайб должны соответствовать указанным на черт. 16 и в табл. 16.

Шайба (поз. 17 по черт. 1)



Черт. 16


Таблица 16


Размеры, мм

Номинальный диаметр резьбы шпильки img169


Н16


h16


Предельное радиальное биение

Теоретическая масса шайбы, кг

12

13

36

3

0,5

0,021

16

17

42

4

0,6

0,050

20

21

45

8


0,076

24

25

55



0,120

30

32

80

10

0,7

0,330

36

38

90



0,410

42

44

95

14


0,610

48

50

105



0,740

56

60

115

16

0,8

0,950

64

68

130



1,210

72

76

140

18


1,530

80

85

160

20

0,9

2,270

90

95

180



2,880

100

105

190

22


3,400

110

115

200



3,630

125

130

240

25

1,0

6,300

140

145

270



7,990


Пример  условного  обозначения  шайбы  для  шпильки  диаметром  резьбы img173 мм:

ШАЙБА М12 ГОСТ 24379.1-80



Приложение 1

Справочное


Таблица 1


Теоретическая масса болтов типов 1, 2, 5 и 6


Длина* болта img174, мм

Теоретическая масса болта типа 1, кг, при номинальном диаметре резьбы img175, мм


12

16

20

24

30

35

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69


300

0,35

0,66

-

-

-

-

-

-

400

0,44

0,82

1,32

-

-

-

-

-

500

0,52

0,97

1,57

2,35

-

-

-

-

600

0,61

1,13

1,81

2,71

4,55

-

-

-

710

0,71

1,31

2,09

3,10

5,16

7,59

-

-

800

0,79

1,45

2,31

3,42

5,66

8,31

11,81

-

900

0,88

1,60

2,55

3,77

6,22

9,10

12,89

17,41

1000

0,97

1,77

2,80

4,13

6,77

9,91

13,98

18,83

1120

-

1,95

3,10

4,56

7,43

10,85

15,29

20,53

1250

-

2,15

3,43

5,03

8,15

11,88

16,71

22,38

1320

-

-

3,60

5,28

8,53

12,43

17,47

23,37

1400

-

-

3,79

5,55

8,99

13,10

18,33

24,51

1500

-

-

-

5,90

9,54

13,90

19,42

25,93

1600

-

-

-

6,26

10,10

14,70

20,50

27,35

1700

-

-

-

6,61

10,65

15,50

21,59

28,77

1800

-

-

-

-

11,21

16,29

22,68

30,19

1900

-

-

-

-

11,76

17,09

23,76

31,61

2000

-

-

-

-

12,32

17,89

24,85

33,03

2120

-

-

-

-

-

18,85

26,16

34,73

2240

-

-

-

-

-

19,81

27,47

36,44

2300

-

-

-

-

-

20,29

28,11

37,29

2360

-

-

-

-

-

-

28,76

38,07

2500

-

-

-

-

-

-

30,29

40,13

2650

-

-

-

-

-

-

-

42,26

2800

-

-

-

-

-

-

-

44,39



Таблица 2


Длина*

Теоретическая масса болта типа 2, кг, исполнений

Болта img176,

1

2

3

мм

Номинальный диаметр резьбы img177, мм


16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

200

0,92

1,56

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,99

1,69

2,74

4,70

-

-

-

-

-

-

-

-

-

-

-

-

300

1,07

1,81

2,91

4,98

7,60

-

-

-

-

-

-

-

-

-

-

-

350

1,15

1,93

3,09

5,25

7,99

12,21

-

-

-

-

-

-

-

-

-

-

400

1,23

2,06

3,27

5,53

8,39

12,75

17,56

-

-

-

-

-

-

-

-

-

450

1,31

2,18

3,35

5,81

8,79

13,29

18,27

-

-

-

-

-

-

-

-

-

500

1,39

2,30

3,62

6,08

9,19

13,84

18,98

-

-

-

-

-

-

-

-

-

600

1,55

2,55

3,98

6,64

9,99

14,92

20,39

-

-

-

-

-

-

-

-

-

710

1,72

2,82

4,37

7,25

10,87

16,12

21,95

-

-

-

-

-

-

-

-

-

800

1,86

3,04

4,69

7,75

11,59

17,10

23,23

33,99

-

-

-

-

-

-

-

-

900

2,02

3,29

5,04

8,30

12,39

18,18

24,66

35,26

-

-

-

-

-

-

-

-

1000

2,18

3,53

5,40

8,86

13,18

19,27

26,07

38,43

53,60

71,35

-

-

-

-

-

-

1120

2,37

3,84

5,83

9,53

14,14

20,57

27,79

40,14

56,52

74,66

-

-

-

-

-

-

1250

2,57

4,15

6,29

10,25

15,19

21,99

29,63

43,98

59,20

79,16

98,8

-

-

-

-

-

1320

-

4,32

6,54

10,64

15,75

22,75

30,63

44,58

62,56

80,92

101,9

-

-

-

-

-

1400

-

4,52

6,82

11,07

16,38

23,62

31,75

47,30

65,58

85,22

107,7

141,9

-

-

-

-

1500

-

4,77

7,10

11,63

17,18

24,71

33,17

48,57

67,58

87,16

109,4

144,6

-

-

-

-

1600

-

-

7,53

12,18

17,98

25,79

34,59

51,74

71,71

92,1

116,7

153,0

219,1

252,6

-

-

1700

-

-

7,88

12,74

18,77

26,88

36,17

53,96

75,48

95,6

121,1

158,6

225,8

261,5

-

-

1800

-

-

-

13,29

19,57

27,97

37,42

56,18

77,75

99,0

125,6

164,1

232,6

270,3

329,3

408,3

1900

-

-

-

13,85

20,57

29,05

38,84

58,40

81,52

102,5

130,0

169,6

239,4

280,3

339,8

421,3

2000

-

-

-

-

21,17

30,14

40,26

60,61

83,79

106,0

134,5

175,3

246,3

288,1

350,1

434,2

2120

-

-

-

-

22,13

31,44

41,98

63,11

87,25

109,6

139,3

181,3

254,3

298,7

362,6

449,7

2240

-

-

-

-

23,09

32,75

43,68

65,69

91,7

114,3

145,2

188,6

262,5

310,3

375,3

465,3

2500

-

-

-

-

-

35,57

47,37

71,71

98,9

123,3

156,7

203,1

280,2

332,5

402,2

499,0

2800

-

-

-

-

-

-

51,63

78,36

108,0

133,7

170,1

219,8

300,6

359,1

433,4

537,8

3150

-

-

-

-

-

-

-

86,02

118,5

145,9

185,7

242,0

324,4

391,1

470,1

583,2

3350

-

-

-

-

-

-

-

-

-

159,2

203,5

261,4

351,6

426,6

511,9

636,0

4000

-

-

-

-

-

-

-

-

-

-

-

286,5

382,1

465,6

558,4

693,3

4500

-

-

-

-

-

-

-

-

-

-

-

-

416,1

509,9

610,5

758,1

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

662,5

822,9

Таблица 3


Длина* болта img178, мм

Теоретическая масса болта типа 5, кг, при номинальном диаметре резьбы img179, мм


12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,18

0,36

0,57

-

-

-

-

-

200

0,23

0,44

0,69

1,04

-

-

-

-

250

0,27

0,51

0,82

1,22

2,17

-

-

-

300

0,32

0,59

0,94

1,39

2,44

3,56

-

-

350

0,36

0,67

1,06

1,57

2,72

3,96

5,66

-

400

0,40

0,75

1,19

1,75

3,00

4,35

6,21

8,33

450

0,45

0,83

1,31

1,93

3,28

4,75

6,75

9,04

500

-

0,91

1,43

2,10

3,55

5,15

7,30

9,75

600

-

1,07

1,68

2,46

4,11

5,95

8,38

11,17

710

-

-

1,95

2,85

4,72

6,83

9,54

12,73

800

-

-

2,17

3,17

5,22

7,55

10,56

13,98

900

-

-

-

3,52

5,77

8,35

11,64

15,43

1000

-

-

-

-

6,33

9,15

12,73

16,85

1120

-

-

-

-

6,99

10,11

14,04

18,55

1250

-

-

-

-

-

11,14

15,45

20,40

1320

-

-

-

-

-

-

16,21

21,39

1400

-

-

-

-

-

-

-

22,53


Таблица 4


Длина*

Теоретическая масса болта типа 6, кг, исполнений

болта img180,

1

2

3

1

2

3

1

2

3

1

2

3

мм

Номинальный диаметр резьбы img181, мм


12

16

20

24

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.


150

0,23

0,21

0,20

0,47

0,42

0,39

-

-

-

-

-

-

200

0,27

0,26

0,24

0,55

0,50

0,47

0,92

0,80

0,75

-

-

-

250

0,32

0,30

0,29

0,63

0,57

0,55

1,04

0,93

0,87

1,57

1,42

1,32

300

0,36

0,35

0,33

0,71

0,65

0,63

1,17

1,05

1,00

1,75

1,59

1,50

350

0,40

0,39

0,37

0,78

0,73

0,70

1,29

1,17

1,12

1,93

1,77

1,68

400

0,45

0,43

0,42

0,86

0,81

0,73

1,41

1,30

1,24

2,11

1,97

1,86

450

0,49

0,48

0,46

0,94

0,89

0,86

1,54

1,42

1,37

2,28

2,13

2,03

500

0,54

0,52

0,51

1,02

0,97

0,94

1,66

1,54

1,49

2,46

2,30

2,21

600

0,63

0,61

0,60

1,18

1,13

1,10

1,91

1,79

1,74

2,82

2,63

2,57

710

-

-

-

1,35

1,30

1,27

2,18

2,06

2,01

3,21

3,05

2,95

800

-

-

-

-

-

-

2,40

2,28

2,23

3,53

3,37

3,28

900

-

-

-

-

-

-

-

-

-

3,88

3,72

3,63


Продолжение табл. 4


Длина*

Теоретическая масса болта типа 6, кг, исполнений

болта img182,

1

2

3

1

2

3

1

2

3

1

2

3

мм

Номинальный диаметр резьбы img183, мм


30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

250

2,77

2,53

2,36

-

-

-

-

-

-

-

-

-

300

3,05

2,81

2,64

4,58

4,23

3,90

-

-

-

-

-

-

350

3,33

3,03

2,92

4,98

4,62

4,30

7,27

6,61

6,21

-

-

-

400

3,60

3,36

3,19

5,97

5,02

4,69

7,82

7,15

6,76

11,14

9,74

9,18

450

3,83

3,64

3,47

5,77

5,42

5,09

8,36

7,69

7,30

11,35

10,45

9,89

500

4,16

3,91

3,75

6,17

5,82

5,49

8,90

8,24

7,84

12,51

11,16

10,55

600

4,71

4,47

4,30

6,96

6,62

6,28

9,99

9,32

8,93

13,98

12,53

12,02

710

5,33

5,08

4,92

7,85

7,50

7,17

11,19

10,52

10,13

15,54

14,14

13,58

800

5,82

5,58

5,41

8,56

8,22

7,88

12,17

11,50

11,11

16,82

15,42

14,86

900

6,38

6,13

5,97

9,36

9,02

8,68

13,25

12,58

12,19

18,24

16,85

16,28

1000

6,93

6,69

6,52

10,16

9,81

9,48

14,34

13,67

13,28

19,65

18,26

17,70

1120

7,59

7,36

7,18

11,12

10,77

10,44

15,64

14,97

14,58

21,36

19,98

19,40

1250

-

-

-

12,16

11,82

11,48

17,06

16,39

16,00

23,21

21,82

21,25

1320

-

-

-

-

-

-

17,82

17,15

16,76

24,20

22,82

22,24

1400

-

-

-

-

-

-

-

-

-

25,34

23,94

23,38



Приложение 2

Справочное


Таблица 1


Теоретическая масса шпилек (поз. 1-4; 7-10)


Длина* шпильки img184, мм

Теоретическая масса шпильки (поз. 1 и 2), кг,  при номинальном диаметре резьбы img185, мм


12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

300

0,30

0,54

-

-

-

-

-

-

400

0,39

0,70

1,12

-

-

-

-

-

500

0,47

0,85

1,37

2,02

-

-

-

-

600

0,56

1,01

1,61

2,38

3,77

-

-

-

710

0,66

1,19

1,89

2,77

4,38

6,43

-

-

800

0,74

1,33

2,11

3,09

4,88

7,15

9,95

-

900

0,83

1,48

2,35

3,44

5,44

7,95

11,03

14,76

1000

0,92

1,65

2,60

3,80

5,99

8,74

12,12

16,18

1120

-

1,84

2,90

4,23

6,65

9,69

13,43

17,63

1250

-

2,05

3,23

4,70

7,37

10,72

14,35

19,73

1320

-

-

3,40

4,95

7,75

11,27

15,61

20,72

1400

-

-

3,59

5,22

8,21

11,94

16,47

21,36

1500

-

-

-

5,57

8,76

12,74

17,56

23,28

1600

-

-

-

5,93

9,32

13,54

18,64

24,70

1700

-

-

-

6,28

9,87

14,34

19,73

26,12

1800

-

-

-

-

10,43

15,13

20,82

27,54

1900

-

-

-

-

10,96

15,93

21,90

28,96

2000

-

-

-

-

11,54

16,73

22,99

30,38

2120

-

-

-

-

-

17,69

24,30

32,08

2240

-

-

-

-

-

18,64

25,61

33,79

2300

-

-

-

-

-

19,13

26,25

34,64

2360

-

-

-

-

-

-

26,90

35,45

2500

-

-

-

-

-

-

28,43

37,48

2650

-

-

-

-

-

-

-

39,61

2800

-

-

-

-

-

-

-

41,71



Таблица 2


Длина* шпильки img186,

Теоретическая масса шпильки (поз. 3, 4, 7 и 9), кг,  при номинальном диаметре резьбы img187, мм

мм

12

16

20

24

30

36

42

48

56

64

72

80

90

100

110

125

140

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

150

0,13

0,24

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

200

0,18

0,32

0,49

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

0,22

0,39

0,62

0,89

1,39

-

-

-

-

-

-

-

-

-

-

-

-

300

0,27

0,47

0,74

1,06

1,67

2,40

-

-

-

-

-

-

-

-

-

-

-

350

0,31

0,55

0,86

1,24

1,94

2,79

3,81

-

-

-

-

-

-

-

-

-

-

400

0,35

0,63

0,99

1,42

2,22

3,19

4,35

5,68

-

-

-

-

-

-

-

-

-

450

0,40

0,71

1,11

1,60

2,50

3,59

4,89

6,39

-

-

-

-

-

-

-

-

-

500

0,44

0,79

1,23

1,77

2,77

3,99

5,44

7,10

-

-

-

-

-

-

-

-

-

600

0,53

0,95

1,48

2,13

3,33

4,79

6,52

8,52

-

-

-

-

-

-

-

-

-

710

-

1,12

1,75

2,52

3,94

5,67

7,72

10,08

-

-

-

-

-

-

-

-

-

800

-

1,26

1,97

2,84

4,44

6,39

8,70

11,36

16,03

-

-

-

-

-

-

-

-

900

-

1,42

2,22

3,19

4,99

7,19

9,78

12,79

18,25

-

-

-

-

-

-

-

-

1000

-

1,58

2,46

3,55

5,55

7,98

10,87

14,20

20,47

26,63

33,33

-

-

-

-

-

-

1120

-

1,77

2,76

3,98

6,22

8,94

12,17

15,92

23,13

30,67

37,49

-

-

-

-

-

-

1250

-

1,97

3,08

4,44

6,94

9,99

13,59

17,76

26,02

33,35

41,99

51,23

-

-

-

-

-

1320

-

-

3,25

4,69

7,33

10,55

14,35

18,76

27,57

36,71

43,75

54,35

-

-

-

-

-

1400

-

-

3,45

4,97

7,76

11,18

15,22

19,88

29,34

38,71

46,52

57,91

71,5

-

-

-

-

1500

-

-

3,70

5,32

8,32

11,98

16,31

21,30

31,56

41,73

49,99

62,36

77,1

-

-

-

-

1600

-

-

-

5,68

8,87

12,78

17,39

22,72

33,78

44,74

53,45

66,81

82,7

100,7

123,8

-

-

1700

-

-

-

6,03

9,43

13,57

18,48

24,13

36,00

47,76

56,91

71,26

88,3

107,5

132,7

-

-

1800

-

-

-

-

9,98

14,37

19,57

25,55

38,22

50,78

60,38

75,72

93,8

114,3

141,6

177,3

221,8

1900

-

-

-

-

10,54

15,17

20,65

26,97

40,44

53,80

63,84

80,17

99,3

121,1

150,5

187,8

234,8

2000

-

-

-

-

-

15,97

21,74

28,39

42,65

56,82

67,31

84,62

104,9

127,9

159,3

198,2

247,7

2120

-

-

-

-

-

16,93

23,04

30,10

45,31

60,44

71,47

89,96

111,6

136,0

169,9

210,7

263,2

2240

-

-

-

-

-

17,89

24,35

31,80

47,98

64,07

75,63

95,30

118,3

144,2

180,5

223,3

278,8

2500

-

-

-

-

-

-

27,17

35,49

53,75

71,92

84,64

106,90

132,8

161,9

203,7

250,2

312,5

2800

-

-

-

-

-

-

-

39,75

60,40

80,98

95,04

120,20

149,5

182,3

230,3

281,5

351,4

3150

-

-

-

-

-

-

-

-

68,22

91,70

107,20

135,80

171,7

206,1

261,3

318,1

396,7

3550

-

-

-

-

-

-

-

-

-

-

121,15

153,60

191,1

233,3

296,7

359,9

448,5

4000

-

-

-

-

-

-

-

-

-

-

-

-

216,2

263,8

336,8

406,4

506,9

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

297,8

381,2

458,5

571,6

5000

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

510,6

636,4

Таблица 3


Длина* шпильки img188, мм

Теоретическая масса шпильки (поз. 8 и 10), кг, при номинальном диаметре резьбы img189, мм


12

16

20

24

30

36

42

48

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.


150

0,15

0,27

-

-

-

-

-

-

200

0,19

0,35

0,55

-

-

-

-

-

250

0,24

0,43

0,67

0,99

1,58

-

-

-

300

0,28

0,51

0,80

1,17

1,86

2,74

-

-

350

0,32

0,58

0,92

1,35

2,14

3,14

4,35

-

400

0,37

0,66

1,04

1,53

2,41

3,53

4,90

6,53

450

0,41

0,74

1,17

1,70

2,69

3,93

5,44

7,24

500

0,46

0,82

1,29

1,88

2,97

4,33

5,98

7,90

600

0,55

0,98

1,54

2,24

3,53

5,12

7,07

9,37

710

-

1,15

1,81

2,63

4,14

6,01

8,26

10,93

800

-

-

2,03

2,95

4,63

6,72

9,25

12,21

900

-

-

-

3,30

5,19

7,52

10,30

13,63

1000

-

-

-

-

5,74

8,32

11,42

15,05

1120

-

-

-

-

6,40

9,28

12,72

16,75

1250

-

-

-

-

-

10,32

14,14

18,60

1320

-

-

-

-

-

-

14,90

19,59

1400

-

-

-

-

-

-

-

20,73


Приложение 3

Справочное


Теоретическая масса анкерной арматуры


Таблица 1


Длина* анкерной арматуры img190, мм

Теоретическая масса анкерной арматуры, кг, исполнений


1

2

3

2

3

2

3

2

3

2

3

2

3

2


Номинальный диаметр резьбы img191, мм


24

30

36

42

48

56

64

72

80

90

100

110

125

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

400

4,76

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

500

5,24

6,02

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

600

5,73

6,51

10,57

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

710

6,27

7,05

11,48

14,41

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

800

6,70

7,48

12,25

15,18

19,94

-

-

-

-

-

-

-

-

-

-

-

-

-

-

900

7,19

7,97

13,09

16,02

20,90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1000

7,68

8,46

13,92

16,85

21,87

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1120

8,17

9,05

14,93

17,85

23,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1250

8,90

9,68

16,02

18,94

24,29

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1320

9,25

10,03

16,63

19,53

24,95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1400

-

10,42

17,30

20,20

25,73

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1500

-

-

18,14

21,04

26,70

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1600

-

-

-

21,88

27,66

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1700

-

-

-

-

28,63

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1800

-

-

-

-

-

43,85

34,14

-

-

-

-

-

-

-

-

-

-

-

-

2000

-

-

-

-

-

45,78

36,07

62,82

44,13

-

-

-

-

-

-

-

-

-

-

2240

-

-

-

-

-

48,10

38,39

65,72

47,05

87,01

61,8

-

-

-

-

-

-

-

-

2500

-

-

-

-

-

50,62

40,91

68,90

50,21

90,66

65,33

94,37

80,73

-

-

-

-

-

-

2800

-

-

-

-

-

-

-

72,54

53,85

94,32

69,41

99,88

85,24

140,7

110,0

-

-

-

-

3150

-

-

-

-

-

-

-

-

-

98,90

74,17

104,15

90,51

147,0

116,4

181,5

134,6

-

-

3550

-

-

-

-

-

-

-

-

-

-

-

110,16

96,52

154,3

123,6

189,5

142,6

236,0

-

4000

-

-

-

-

-

-

-

-

-

-

-

-

-

162,4

131,8

198,6

151,7

245,7

313,20

4500

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

208,6

161,7

256,4

337,7

Таблица 2


Длина* трубы img192,

Теоретическая масса трубы, кг, при номинальном диаметре img193 и толщине стенки img194, мм

мм

60Х3,5

89Х4

102Х4

114Х4,5

127Х4,5

140Х4,5

152Х5

168Х5

180Х5

203Х6

_______________________

* Длина принята в соответствии с ГОСТ 6636-69.

400

1,95

-

-

-

-

-

-

-

-

-

500

2,44

-

-

-

-

-

-

-

-

-

600

2,93

5,03

-

-

-

-

-

-

-

-

710

3,47

5,95

-

-

-

-

-

-

-

-

800

3,90

6,71

7,74

-

-

-

-

-

-

-

900

4,39

7,55

8,70

-

-

-

-

-

-

-

1000

4,88

8,38

9,67

-

-

-

-

-

-

-

1120

5,47

9,38

10,83

-

-

-

-

-

-

-

1250

6,10

10,47

12,09

-

-

-

-

-

-

-

1320

6,44

11,07

12,76

-

-

-

-

-

-

-

1400

6,83

11,73

13,54

-

-

-

-

-

-

-

1500

-

12,58

14,50

-

-

-

-

-

-

-

1600

-

13,41

15,48

-

-

-

-

-

-

-

1700

-

-

16,43

-

-

-

-

-

-

-

1800

-

-

17,41

-

-

-

-

-

-

-

2000

-

-

19,34

24,30

-

-

-

-

-

-

2240

-

-

21,66

27,22

30,44

-

-

-

-

-

2500

-

-

24,18

30,38

33,97

37,60

-

-

-

-

2800

-

-

-

30,02

38,05

42,11

50,76

-

-

-

3150

-

-

-

-

42,81

47,38

57,11

63,22

-

-

3550

-

-

-

-

-

53,39

64,36

71,35

76,64

-

4000

-

-

-

-

-

-

72,52

80,40

86,36

116,56

4500

-

-

-

-

-

-

-

90,45

97,15

131,13



Приложение 4

Рекомендуемое


Примеры установки болтов в фундамент


1. Болты изогнутые исполнения 1 устанавливаются до бетонирования фундаментов (пример 1).

2. Болты изогнутые исполнения 2 устанавливаются в колодцах готовых фундаментов с последующим заполнением колодцев бетоном (пример 2).

3. Болты с анкерной плитой исполнений 1-3 устанавливаются до бетонирования фундаментов (примеры 3, 4 и 5).

4. При установке составных болтов исполнений 1 и 2 нижняя шпилька совместно с муфтой и анкерной плитой устанавливается до бетонирования фундамента. Верхняя шпилька ввертывается в муфту и прихватывается сваркой после установки оборудования (пример 6), которое монтируется методом поворота или надвижки.

5. При установке съемных болтов исполнений 1-3 анкерная арматура устанавливается до бетонирования фундаментов, а шпильки - после устройства фундамента (примеры 7-9).

6. Болты прямые и с коническим концом исполнения 1-3 устанавливаются в просверленные скважины готовых фундаментов.

Болты прямые закрепляются с помощью эпоксидного или силоксанового клеев (пример 10) или виброзачеканкой цементно-песчаной смесью (пример 11).

Болты с коническим концом закрепляются с помощью разжимной цанги (пример 12) или цементным раствором при вибропогружении в него шпильки болта (пример 13).

7. Глубина заделки болтов в бетон (размер img195), состав и марка бетона фундаментов, цементно-песчаной смеси, цементного раствора и клея назначаются в соответствии с действующими нормативными документами, утвержденными в установленном порядке.



Пример 1

Пример 2

Пример 3

Пример 4

Пример 5

























Пример 6

Пример 7

Пример 8

Пример 9





















Пример 10

Пример 11

Пример 12

Пример 13







1 - фундамент; 2 - подливка; 3 - оборудование или строительная конструкция;

4 - колодец; 5 - бетон на мелком заполнителе; 6 - скважина;

7 - клеевой состав; 8 - цементно-песчаная смесь; 9 - цементный раствор.


СОДЕРЖАНИЕ


1. Конструкция и основные размеры

Типы и конструкция фундаментных болтов

Тип 1 Болты фундаментные изогнутые

Тип 2 Болты фундаментные с анкерной плитой

Тип 3 Болты фундаментные составные

Тип 4 Болты фундаментные съемные

Тип 5 Болт фундаментный прямой

Тип 6 Болты фундаментные с коническим концом

2. Конструкция и размеры шпилек

Шпильки (поз. 1-10 по черт. 1)

3. Конструкция и размеры анкерных плит

Плита анкерная (поз. 11 по черт. 1)

Плита анкерная (поз. 12 по черт. 1)

4. Конструкция и размеры муфты

Муфта (поз. 13 по черт. 1)

5. Конструкция и размеры анкерной арматуры

Арматура анкерная (поз. 14 по черт. 1)

Труба (поз. 1 по черт. 6)

Плита анкерная составная (поз. 2 по черт. 6)

Плита анкерная литая (поз. 3 по черт. 6)

Плита анкерная сварная (поз. 4 по черт. 6)

Ребро (поз. 1 по черт. 10)

Втулка (поз. 2 по черт. 10)

Заглушка (поз. 5 по черт. 6)

6. Конструкция и размеры разжимной цанги

Цанга разжимная (поз. 15 по черт. 1)

7. Конструкция и размеры конической втулки

Втулка коническая (поз. 16 по черт. 1)

8. Конструкция и размеры шайбы

Шайба (поз. 17 по черт. 1)

Приложение 1 (справочное)

Приложение 2 (справочное)

Приложение 3 (справочное). Теоретическая масса анкерной арматуры

Приложение 4 (рекомендуемое). Примеры установки болтов в фундамент

Примеры 1-13
