ГОСТ 23119-78
УДК 69.024.8:006.354 Группа Ж34
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Фермы стропильные стальные сварные с элементами
из парных уголков для производственных зданий
Технические условия
Steel welded roof trusses of double angles
for industrial buildings. Specifications.
Срок действия с 01.01.1979
до 01.01.1984
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 28 апреля 1978 г. № 73
Переиздание. Ноябрь 1979 г.
Настоящий стандарт распространяется на стальные сварные стропильные фермы с элементами из парных уголков, соединенных в тавр, с уклоном верхнего пояса 1,5%, предназначенные для производственных зданий пролетами 18, 24, 30 и 36 м:
с рулонной и мастичной кровлей;
со стальными и железобетонными колоннами;
с неагрессивными и слабоагрессивными средами;
возводимых в районах с расчетной температурой наружного воздуха минус 65С и выше и сейсмичностью до 9 баллов включительно.
Стропильные стальные фермы должны удовлетворять требованиям ГОСТ 23118-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. Основные размеры
1.1. Фермы должны изготовляться высотой:
3150 мм - для пролетов зданий 18, 24, 30 и 36 м;
2250 мм - для пролетов зданий 18 и 24 м.
Фермы высотой 3150 мм для пролетов зданий 18 и 24 м должны применяться в зданиях, в которых наряду с пролетами 18 и 24 м имеются пролеты 30 и 36 м, а также в зданиях, где по условиям технологии производства требуется повышенная высота межферменного пространства. В остальных случаях выбор ферм по высоте для пролетов зданий 18 и 24 м производится на основе результатов сопоставления технико-экономических показателей рассмотренных вариантов.
1.2. Схемы и основные размеры ферм должны соответствовать указанным на черт.1. Допускается применение дополнительных элементов решетки (шпренгелей, элементов для крепления путей подвесного транспорта, стоек для уменьшения расчетной длины основных стержней ферм и т.п.).
1.3. Членение ферм на отправочные элементы должно соответствовать черт.2.

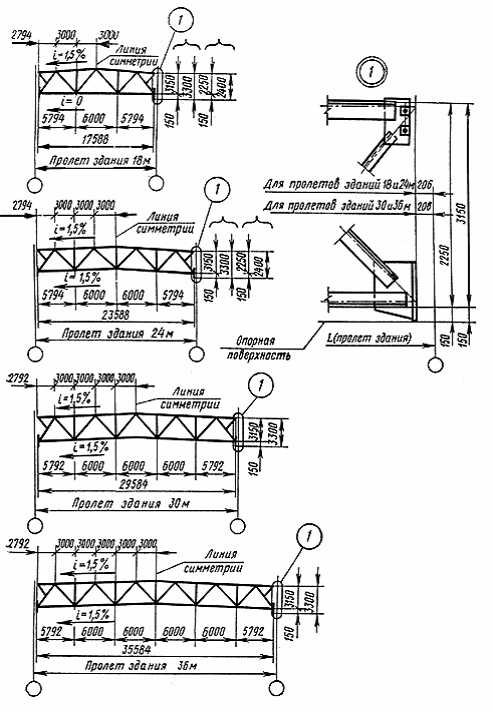

СХЕМЫ И ОСНОВНЫЕ РАЗМЕРЫ ФЕРМ
Черт.1
ЧЛЕНЕНИЕ ФЕРМ НА ОТПРАВОЧНЫЕ ЭЛЕМЕНТЫ
Фермы для пролетов зданий 18 м
а) отправляется одним элементом допускается
Фермы для пролетов зданий 24 м
Фермы для пролетов зданий 30 м
Фермы для пролетов зданий 36 м
Черт.2
2. Технические требования
2.1. Фермы должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 23118-78 и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.
2.2. Предельные отклонения линейных размеров ферм и их деталей от номинальных приведены в табл.1.
Таблица 1
мм
Наименование размера | Пред. откл. | Эскиз |
Длина ферм или отправочных элементов L, L1, L2; до 8000 включ. св. 8000 " 16000 " " 16000 | ± 5,0 ± 6,0 ± 8,0 |
|
Высота ферм или отправочных элементов (на опорах и зонах монтажных стыков) Н, Н1, Н2: 2250 3150 | ± 1,5 ± 2,0 | |
Расстояние между осями отверстий и торцом опорного ребра l, l1, l2 Расстояние между осями отверстий в опорном ребре А | ± 0,8 |
|
Расстояние между осями отверстий в поясах ферм А, А1, А2, А3, А4 | ± 1,5 |
|
Расстояние между группами монтажных отверстий А: до 1600 включ. св. 1600 " 2500 " " 2500 " 4000 " " 4000 " 8000 " " 8000 " 16000 " " 16000 " 18000 " | ± 2,0 ± 2,5 ± 3,0 ± 4,0 ±5,0 ± 6,0 |
2.3. Предельные отклонения формы и расположения поверхностей деталей ферм от проектных приведены в табл. 2.
Таблица 2
мм
Наименование отклонения | Пред. откл. | Эскиз |
до 1000 включ. св. 1000 " 1600 " " 1600 " 2500 " " 2500 " 4000 " " 4000 " 8000 " " 8000 " 16000 " " 16000 " 18000 " | 0,8 1,3 2,0 3,0 5,0 8,0 13,0 | |
Неперпендикулярность торца опорного ребра к вертикальной оси фермы | 0,3 | |
Смещение обушков парных уголков в плоскости фермы: в пределах монтажных стыков на других участках | 0,5 1,0 | |
Смещение разбивочных осей стержней ферм в узлах | 3,0 | - |
2.4. Шероховатость механически обработанной торцевой поверхности опорного ребра не должна быть грубее первого класса по ГОСТ 2789-73.
2.5. Расстояние между краями деталей решетки и поясов в узлах ферм должно быть равно 4-5 толщинам фасонки.
2.6. Верхние пояса ферм при толщине поясных уголков менее 10 мм в местах опирания железобетонных плит должны быть усилены накладками.
2.7. На верхней плоскости уголков верхних поясов ферм, в случае опирания на них железобетонных плит, должны быть нанесены несмываемой краской поперечные риски, обозначающие центр узла.
2.8. Детали ферм, в зависимости от расчетной температуры, должны изготовляться из сталей классов, приведенных в табл.3.
2.9. Сварные соединения элементов ферм должны быть выполнены механизированным способом.
Допускается, в случае отсутствия оборудования для сварки механизированными способами, применение ручной сварки.
Таблица 3
Класс стали для зданий, возводимых при расчетной температуре | ||||
Наименование | Сортамент | минус 40(С и выше | ниже минус 40 (С | |
деталей | Вариант 1. Из стали одного класса | Вариант 2. Из стали двух классов | до минус 65 ( С | |
Пояс | ГОСТ 8509-72 | С46/33 | ||
Элемент решетки | ГОСТ 8510-72 | С38/23 или С46/33 | ||
Фасонка | С38/23 | С38/23 | С46/33 | |
Опорное ребро | ГОСТ 19903-74 | С38/23 или С46/33 | ||
Стыковая накладка |
Примечания:
1. Марки сталей должны приниматься по СНиП II-В.3-72 и СНиП II-28-73.
2. Вариант 1 или 2 выбирается на основании результатов сравнения их технико-экономических показателей.
2.10. Материалы для сварки должны приниматься в соответствии со СНиП II-В.3-72.
2.11. Фермы должны быть огрунтованы и окрашены.
Грунтовка и окраска должны соответствовать пятому классу покрытия по ГОСТ 9.032-74.
3. Комплектность
3.1. Фермы должны поставляться предприятием-изготовителем комплектно.
В состав комплекта должны входить:
отправочные элементы ферм;
монтажные прокладки толщиной 4, 6 и 8 мм в количестве, равном соответственно 85, 65 и 20% от общего количества опорных узлов ферм;
техническая документация в соответствии с требованиями ГОСТ 23118-78.
4. Правила приемки
4.1. Фермы (отправочные элементы) для проверки соответствия их требованиям настоящего стандарта должны быть приняты техническим контролем предприятия-изготовителя поштучно.
4.2. Контроль отклонений линейных размеров ферм и их деталей (в том числе размеров сечений профилей проката) от номинальных, отклонения формы и расположения поверхностей деталей от проектных, качества сварных соединений и подготовки поверхности под защитные покрытия должен производиться до грунтования ферм.
4.3. Контрольной сборке должна подвергаться первая и каждая десятая ферма.
4.4. Потребитель имеет право производить приемку ферм, применяя при этом правила приемки и методы контроля, установленные настоящим стандартом.
5. Методы контроля
5.1. Контроль отклонений линейных размеров ферм и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности следует производить универсальными методами и средствами.
5.2. Контроль качества швов сварных соединений и размеров их сечений должен производиться в соответствии со СНиП III-18-75.
6. Маркировка, транспортирование и хранение
6.1. Изготовленные фермы должны быть замаркированы.
На каждом отправочном элементе фермы должны быть нанесены:
номер заказа;
номер чертежа КМД, по которому изготовлен отправочный элемент фермы;
условное обозначение ферм по чертежу КМД с указанием порядкового номера изготовления.
На каждом пакете монтажных прокладок должны быть нанесены номер заказа и номер чертежа КМД, по которому изготовлены прокладки.
На каждой монтажной прокладке должна быть указана ее толщина.
Пример маркировки отправочного элемента фермы:
,
где 310 - номер заказа;
5 - номер чертежа КМД;
В8 - условное обозначение;
6 - порядковый номер изготовления.
На отправочном элементе фермы маркировочные знаки должны быть нанесены на первом раскосе и на внешней плоскости нижнего пояса, а также на пакете монтажных прокладок - вверху и внизу пакета.
Маркировочные знаки должны наноситься несмываемой краской.
6.2. Фермы (отправочные элементы) должны транспортироваться и храниться в рабочем положении. При этом фермы должны опираться на деревянные подкладки, устанавливаемые вблизи узлов, толщиной не менее 50 мм при транспортировании и не менее 150 мм при хранении ферм на строительной площадке.
Длина подкладки должна превышать ширину нижнего пояса ферм не менее чем на 100 мм.
При транспортировании и хранении должна быть обеспечена надежность закрепления ферм и сохранность их от повреждений.
При транспортировании отправочные элементы ферм должны быть соединены в пакеты. Масса пакета должна быть согласована с потребителем и не превышать 20 т.
Монтажные прокладки должны быть соединены в пакеты проволокой.
7. Указания по монтажу
7.1. Монтаж ферм должен производиться в соответствии с требованиями ГОСТ 23118-78 и СНиП III-18-75.
7.2. Предельные отклонения от проектного положения смонтированных конструкций приведены в табл. 4.
Таблица 4
мм
Наименование отклонения | Пред. откл. | Эскиз |
Отклонение вертикальной оси верхнего пояса от вертикальной оси нижнего пояса фермы | 5,0 |
|
Непрямолинейность сжатых поясов из плоскости фермы на длине участка между точками закрепления L: до 4000 включ. св. 4000 " 8000 " " 8000 " 12000 " | 5,0 8,0 13,0 |
7.3. Смещение наружных граней опорных частей железобетонных плит покрытия с поперечных рисок, нанесенных в соответствии с п.2.7, не должно быть более 20 мм.
8. Гарантия изготовителя
8.1. Изготовитель должен гарантировать соответствие ферм требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа, установленных настоящим стандартом.
