ГОСТ 21924.1-84


УДК 625.874.07-413:006.354                                                                                        Группа Ж 33


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО - НАПРЯЖЕННЫЕ

ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

Конструкция и размеры


Reinforced concrete рrestressed slabs for

рavements of city roads.

Structure and dimensions


ОKП 58 4611

Дата введения 1985-01-01


УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210


ПЕРЕИЗДАНИЕ. Декабрь 1985 г.


ВНЕСЕНО Изменение № 1, утвержденное постановлением Государственного строительного комитета СССР от 28.12.87 № 303 и введенное в действие с 01.04.88.



1. Настоящий стандарт распространяется на железобетонные предварительно-напряженные плиты, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СHиП 2.01.01.-82) до минус 40°С включ.

При применении плит в климатическом подрайоне IVА должны учитываться дополнительные требования СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40°С при соблюдении требований, предъявляемых СHиП 2.03.01-84 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. № 1).

2. Форма и основные параметры плит - по ГОСТ 21924.0-84.

3. Технические показатели плит приведены в табл. 1.

При применении в качестве напрягаемой арматуры термомеханически упрочненной арматурной стали классов Ат-V, Ат-IV и Ат-IVC в марке плиты необходимо приводить обозначение этой арматуры вместо соответственно А-V и А-IV.

(Измененная редакция, Изм. № 1).

Таблица 1


Класс

бетона


Объем

Hапрягаемая арматура

Расход арматурной стали на плиту, кг



Марка

плиты

по проч- ности на

бетона, м3


Поз.


Сечение

Длина пози

Общая длина

Арматура


Площадь

постели,


сжатие




ции,

пози

Напрягаемая

Hенапря-

Всего

м2






мм

ции,м

Hа по зицию

Общий

гаемая



1П60.38-30АV


3,14

H1

24d10АV

6000

144,00

88,85

148,79

30,72

179,51

22,5


В30


H4

18d12АV

3750

67,50

59,94





1П60.35-30АV



H1

22d10АV

6000

132,00

81,44


30,44

167,82




2,93

H5

18d12АV

3500

63,00

55,94

137,38



21,0

2П60.35-30АV

В22,5


H1

22d10АV

6000

132,00

81,44


26,12

163,50





H5

18d12АV

3500

63,00

55,94





1П60.30-30АV

В30


H1

20d10АV

6000

120,00

74,04


30,16

152,15




2,51

H6

18d12АV

3000

54,00

47,95

121,99



17,9

2П60.30-30АV

В22,5


H1

20d10АV

6000

120,00

74,04


25,84

147,83





H6

18d12АV

3000

54,00

47,95





1П60.19-30АV

В30

1,56







70,38

107,40

11,2

1П60.18-30АV


1,46

H1


6000

60,00

37,02

37,02

67,48

104,50

10,4

2П60.18-30АV

В22,5








64,60

101,62


1ПБ60.18-30АV


1,79


10d10АV





66,40

103,42

11,7

1ПББ55.20-30АV

В30

1,76

H2


5920

59,20

36,53

36,53

65,56

102,09

11,8

1ПТ55-30АV


1,34

H3


5510

55,10

34,00

34,00

70,08

104,08

9,6

2ПТ55-30АV

В22,5











1П60.38-30АIV


3,14

H7

24d12АIV

6000

144,00

127,87

209,55

30,72

240,27

22,5


В30


H10

18d14АIV

3750

67,50

81,68





1П60.35-30АIV



H7

22d12АIV

6000

132,00

117,22


30,44

223,89

21,0



2,93

H11

18d14АIV

3500

63,00

76,23

193,45




2П60.35-30АIV

В22,5


H7

22d12АIV

6000

132,00

117,22


26,12

219,57

21,0




H11

18d14АIV

3500

63,00

76,23





1П60.30-30АIV

В30


H7

20d12АIV

6000

120,00

106,56


30,16

202,06




2,51

H12

18d14АIV

3000

54,00

65,34

171,90



17,9

2П60.30-30АIV

В22,5


H7

20d12АIV

6000

120,00

106,56


25,84

197,74





H12

18d14АIV

3000

54,00

65,34





1П60.19-30АIV

В30

1,56







70,38

123,66

11,2

1П60.18-30АIV


1,46







67,48

120,76

10,4

2П60.18-30АIV

В22,5


H7


6000

60,00

53,28

53,28

64,60

117,88


1ПБ60.18-30АIV


1,79


10d12АIV





66,40

119,68

11,7

1ПББ55.20-30АIV

В30

1,76

H8


5920

59,20

52,57

52,57

65,56

118,13

11,8

1ПББ55.20-10АIV



H13

10d10АIV



36,53

36,53


102,09


1ПТ55-30АIV

В22,5

1,34

H9

10d12АIV

5510

55,10

48,93

48,93

70,08

119,01

9,6

2ПТ55-30АIV













Примечание. Расход напрягаемой арматуры и общий расход арматуры на плиту приведен для условной длины стержней, равной длине плиты, и уточняется с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.

Для арматурной стали классов Ат-V, Ат-IV и Ат-IVC сечение напрягаемой арматуры, ее длину и расход следует принимать такими же, как для арматурной стали соответственно классов А-V и А-IV.

(Измененная редакция, Изм. № 1).

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0-84 и настоящего стандарта.

5. Армирование плит должно соответствовать приведенному на черт.1 - 8.

Армирование плит с напрягаемой арматурой из арматурной стали классов АТ-V, Ат-IV и Ат-IVC и с ненапрягаемой - из арматурной стали класса Ат-IIIC следует выполнять аналогично армированию арматурной сталью соответственно классов А-V, А-IV и А-III.

Напрягаемую арматуру из несвариваемой арматурной стали классов Ат-V и Ат-IV применяют в виде целых стержней без сварных стыков.

(Измененная редакция, Изм. № 1).

Примечание. Допускается применение монтажных петель П1а и П2а взамен петель соответственно П1 и П2.

(Введено дополнительно, Изм. № 1).

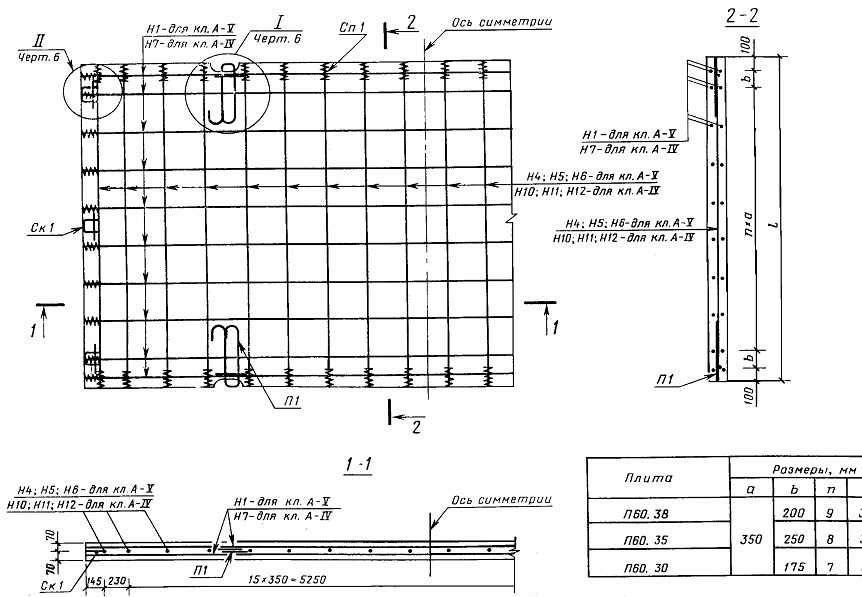

Плиты П60.38, П60.35 и П60.30


Черт. 1

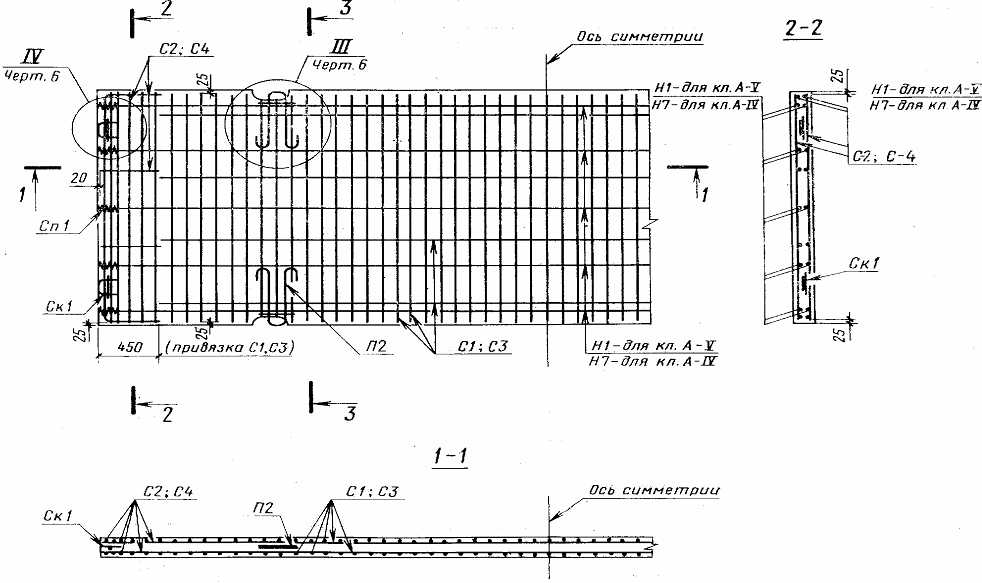

Плиты П60.419 и П60.18

img2Примечание. Размеры в скобках даны для плит П 60.19.

Черт. 2

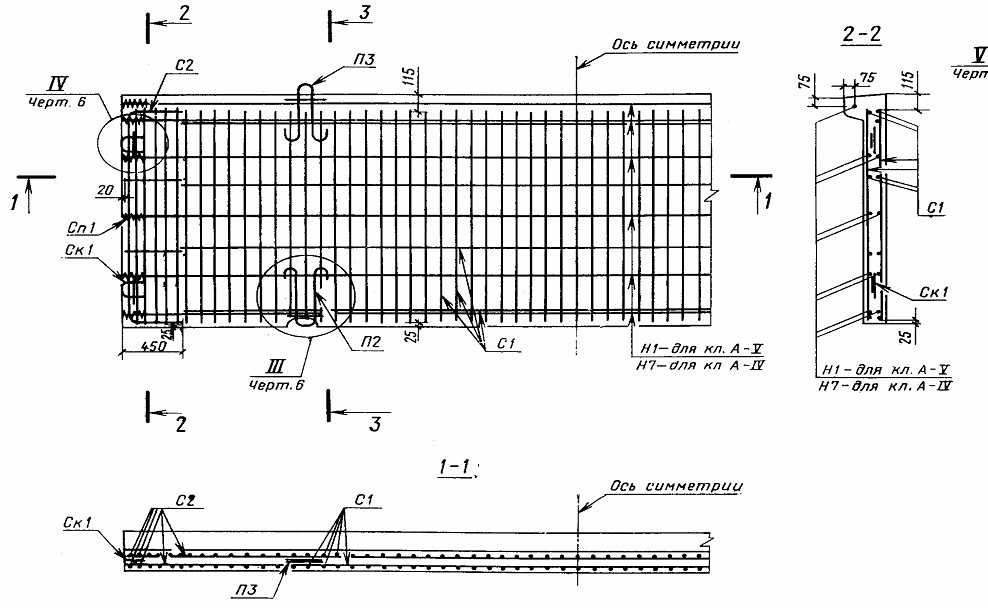

Плиты ПБ60.18

img3Черт. 3

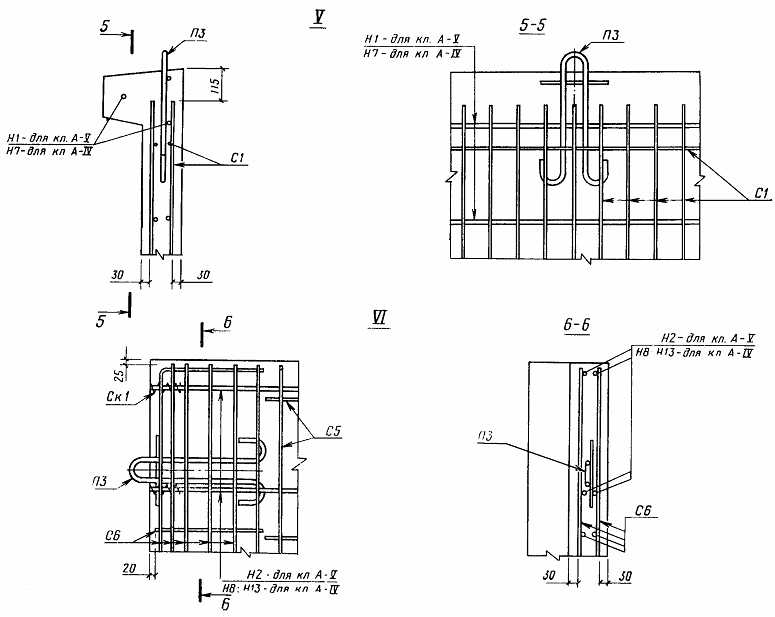

Плита ПББ55.20


Черт. 4

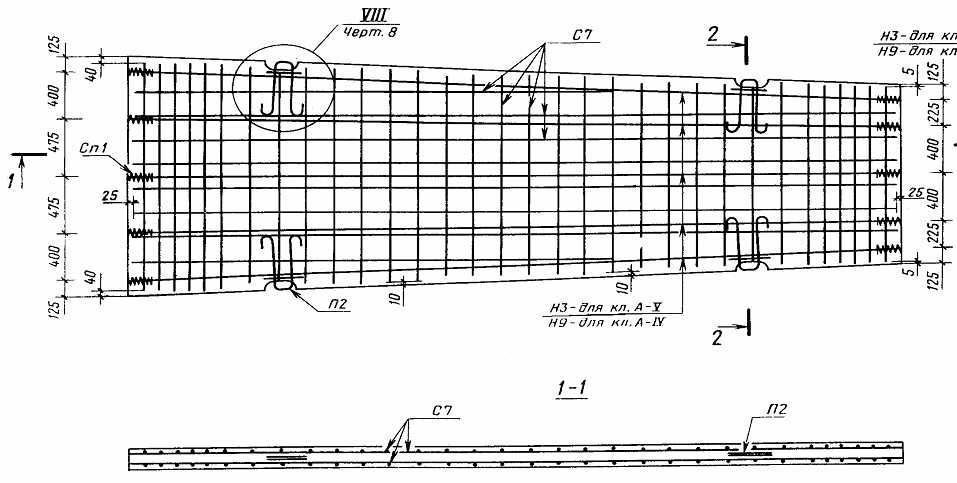

Плита ПТ55


Черт. 5

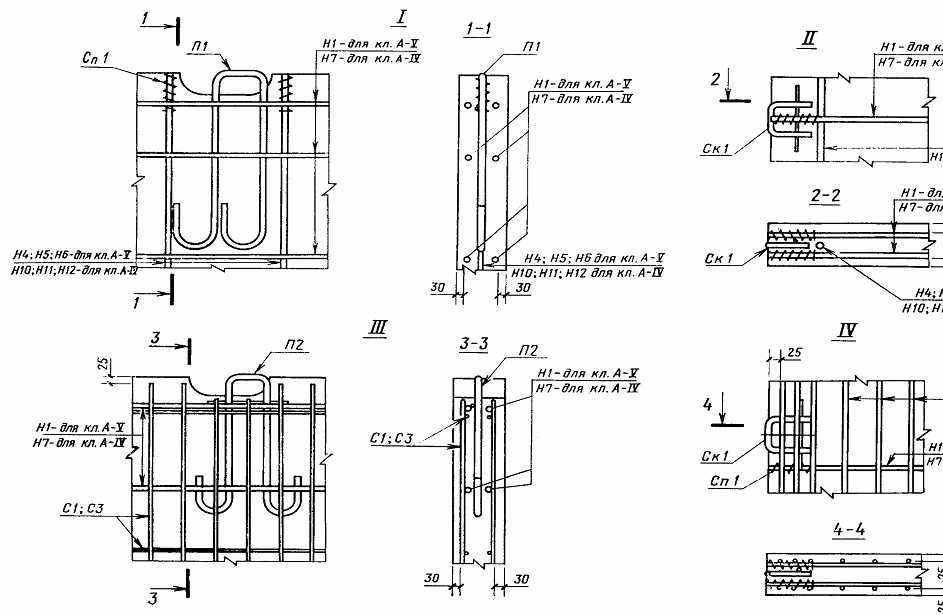

Черт. 6
