ГОСТ 21506-87 (1991) Плиты перекрытий железобетонные высотой 300 мм для зданий и сооружений. Технические условия

ГОСТ 21506-87

УДК 691.328-41:006.354 Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ

ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ

Технические условия

Reinforced concrete ribbed floor slabs of 300 mm depth

for buildings and structures. Specifications

ОКП 58 4200

Дата введения 01.01.88

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

А.А.Музыко (руководитель темы); Э.Н.Кодыш, канд. техн. наук; И.Б.Баранова; В.И.Пименова; Г.И.Бердичевский, д-р техн.наук; А.Е.Кузьмичев, канд. техн. наук; В.И.Деньщиков; В.П.Ковтунов, канд. техн. наук; В.И.Чернобаев, канд. техн. наук.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.05.87 № 91

3. ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 300 мм)

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД,

на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

ГОСТ 6727-80

ГОСТ 8829-85

ГОСТ 10060-87

ГОСТ 10180-90

ГОСТ 10181.0-81

ГОСТ 10181.3-81

ГОСТ 10884-81

ГОСТ 10922-90

ГОСТ 12730.0-78

ГОСТ 12730.1-78

ГОСТ 12730.5-84

ГОСТ 13015.0-83

ГОСТ 13015.1-81

ГОСТ 13015.2-81

ГОСТ 13015.3-81

ГОСТ 13015.4-84

ГОСТ 17624-87

ГОСТ 17625-83

ГОСТ 18105-86

ГОСТ 22362-77

ГОСТ 22690-88

ГОСТ 22904-78

ГОСТ 23009-78

ГОСТ 23858-79

ГОСТ 25820-83

ГОСТ 26633-91

СНиП 2.01.01-82

СНиП 2.03.01-84

СНиП 2.03.04-84

СНиП 2.03.11-85

1.3.8

3.1

3.3

3.2

3.5

1.3.8

3.7

3.4; 3.6

3.6

3.4

1.3.2; 1.3.12; 3.9

2.1; 3.9

1.4.1; 3.9

2.4; 3.9

3.9; 4.1

3.2

3.10

3.2

3.8

3.2

3.10

1.2.4

3.7

1.3.3; 1.3.8

1.3.3

Вводная часть

1.3.6

ПЕРЕИЗДАНИЕ. Октябрь 1991 г.

Настоящий стандарт распространяется на железобетонные предварительно напряженные ребристые плиты высотой 300 мм, изготовляемые из тяжелого или легкого бетона и предназначенные для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м.

Плиты применяют:

для отапливаемых и неотапливаемых зданий, сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40 °С включ.;

в условиях систематического .воздействия технологических температур до 50 °С включ.;

при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;

для зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).

Допускается применять плиты в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °С, а также в условиях систематического воздействия технологических температур выше 50 °С при соблюдении дополнительных требований, установленных проектной документацией конкретного здания или сооружения (согласно требованиям СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление плит.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серии 1.042.1-4.

1.2. Основные параметры и размеры

1.2.1. Форма и основные размеры плит должны соответствовать указанным на черт. 1-3 и в табл. 1.

1.2.2. Основные параметры плит должны соответствовать указанным:

в табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 3 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивными степенями воздействия;

в обязательном приложении - для плит с напрягаемой арматурой сталью класса А-IIIв.

1.2.3. В случаях, предусмотренных проектной документацией на конкретное здание или сооружение, плиты могут иметь отверстия и вырезы в полках, углубления на наружных гранях продольных ребер для устройства бетонных шпонок между смежными плитами, а также дополнительные закладные изделия.

1.2.4. Буквенно-цифровые группы в марках плит, приведенных в табл. 2, 3 и обязательном приложении, содержат следующие обозначения основных характеристик плит:

первая группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);

вторая группа - несущая способность плиты, класс напрягаемой арматуры стали и вид бетона (для плит, изготовляемых из легкого бетона, добавляют прописную букву Л);

третья группа - наличие отверстий диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).

Пример условного обозначения (марки) плиты типоразмера П2, первой несущей способности, с напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого бетона, предназначенной для эксплуатации в неагрессивной среде, с круглым отверстием диаметром 700 мм:

П2-1АтV-2

То же, плиты типоразмера П1, третьей несущей способности, с напрягаемой арматурной сталью класса А-IV, изготовленной из легкого бетона нормальной проницаемости:

П1- ЗIVЛ-Н

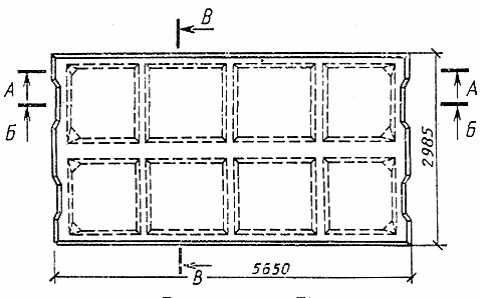

Плита типоразмера П1

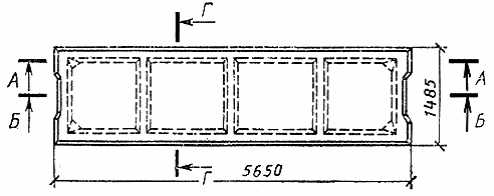

Плита типоразмера П2

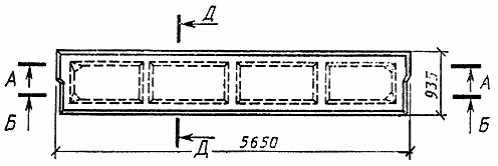

Плита типоразмера П3

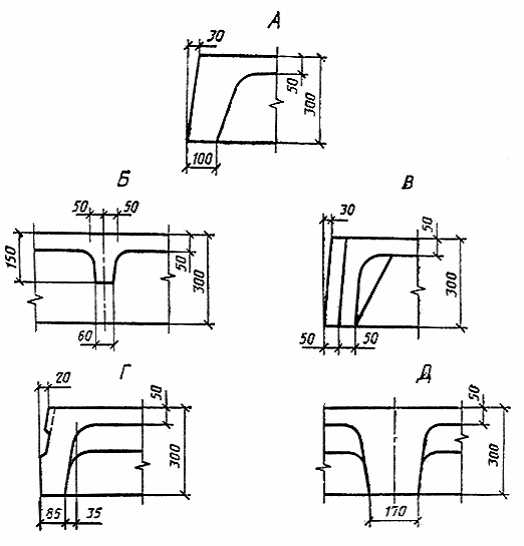

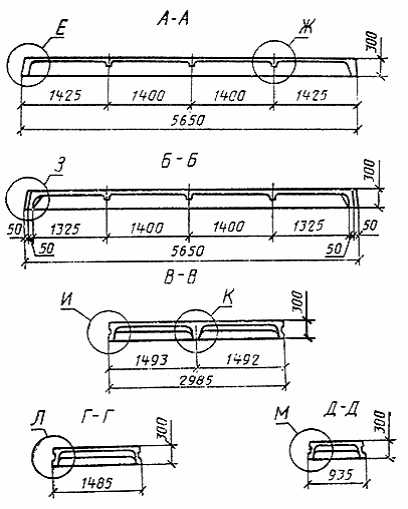

Черт. 1

Черт. 2

Черт. 3

Таблица 1

Типоразмер плиты	Основные размеры плиты, мм		Масса плиты (справочная),	Назначение плиты
	Длина	Ширина	т
П1	5650	2985	3,85 (3,08)	Рядовые
П2	5650	1485	1,90 (1,52)	Рядовые и межколонные
П3	5650	935	1,45 (1,16)	Межколонные пристенные
Примечание. Масса плиты приведена без скобок для тяжелого бетона средней плотности 2500 кг/м³, в скобках - для легкого бетона средней плотности 2000 кг/м³.

Таблица 2


Класс напря- гаемой	Марка плиты	Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке					Напрягаемая арматура				Класс бетона	Переда- точная проч	Предва- рительное напряжение в арматуре до обжатия бетона				Расход материалов
арма- туры							в край- нем ребре		в сред- нем ребре		по проч- ности на сжатие	ность бетона, МПа	МПа		кгс/см²		Бетон, м³		Сталь, кг
		Па	кгс/м²	Па	кгс/м²
	П1-1АтV	4900	500	5880	600	112		212										100,0
	П1-2АтV	7350	750	8820	900	114		214		В22,5		16						112,0
	П1-ЗАтV	9900	1010	11960	1220	116		216										123,8
	П1-4АтV	12750	1300	15390	1570	118		218		В27,5		19		540	5500			138,9
	П1-5АтV	16180	1650	19410	1980	120		220										149,3
	П1-6АтV	19610	2000	23630	2410	122		222		В30		21						184,9
	П1-7АтV	24810	2530	29810	3040	125		225		В40		28		590	6000	1,54		204,5
Ат-V	П1-1АтVЛ	5190	530	6270	640	112		212										100,0
	П1-2АтVЛ	7650	780	9210	940	114		214		В22,5		16						112,0
	П1-ЗАтVЛ	10290	1050	12350	1260	116		216										123,8
	П1-4АтVЛ	13140	1340	15780	1610	118		218		В27,5		19						138,9
	П1-5АтVЛ	16180	1650	19410	1980	120		220						540	5500			149,3
	П1-6АтVЛ	19120	1950	22940	2340	122		222		В30		21						184,9
	П2-1АтV															0,76		48,6
	П2-1АтV-1	4900	500	5880	600	112		-		В22,5		16				0,84		70,3
	П2-1АтV-2															0,83		71,1
	П2-1АтV-3	4900	500	5880	600	112		-		В22,5		16				0,79		78,6
	П2-2АтV	7350	750	8820	900	114		-										54,2
	П2-3АтV	9900	1010	11960	1220	116		-		В27,5		19		540	5500	0,76		60,1
	П2-4АтV	12750	1300	15390	1570	118												66,9
	П2-5АтV	16180	1650	19410	1980	120		-		В30		21						72,1
	П2-6АтV	19610	2000	23630	2410	122										0,76		87,1
	П2-7АтV	24810	2530	29810	3040	125		-		В40		28		590	6000			96,9
	П2-8АтV	26770	2730	32160	3280	220								640	6500			117,3
Ат-V	П2-1АтVЛ																	48,6
	П2- 1АтVЛ-1	5190	530	6270	640	112		-		В22,5		16				0,84		70,3
	П2-1АтVЛ-2															0,83		71,1
	П2-1АтVЛ-3															0,79		78,6
	П2-2АтVЛ	7650	780	9210	940	114		-						540	5500			54,2
	П2-3АтVЛ	10290	1050	12350	1260	116										0,76		60,1
	П2-4АтVЛ	13140	1340	15780	1610	118		-		В27,5		19						66,9
	П2-5АтVЛ	16180	1650	19410	1980	120		-		В30		21						72,1
	П2-6АтVЛ	19120	1950	22940	2340	122		-										87,1
	П3-1АтV	6760	690	8140	830	112		-		В22,5		16						54,6
	П3-2АтV	10100	1030	12160	1240	114		-		В27,5		19		490	5000			58,2
	П3-ЗАтV	12940	1320	15590	1590	116												62,4
	П3-4АтV	16370	1670	19710	2010	118		-		В30		21		540	5500			67,2
	П3-5АтV	20590	2100	24810	2530	120								590	6000			78,7
Ат-V	П3-6АтV	25000	2550	30000	3060	122		-						640	6500	0,58		84,7
	П3-1АтVЛ	6760	690	8140	830	112		-		В22,5		16		490	5000			54,6
	.ПЗ-2АтVЛ	9800	1000	11760	1200	114		-		В27,5		19		540	5500			58,2
	П3-3АтVЛ	12750	1300	15300	1560	116												62,4
	П3- 4АтVЛ	15200	1550	18340	1870	118		-		В30		21		590	6000			67,2
	П3-5АтVЛ	19610	2000	23630	2410	120								640	6500			78,7
	П1-1АтIVС	5290	540	6370	650	114		214		В20		14		340	3500			107,1
	П1-2АтIVС	7450	760	8920	910	116		216										120,4
	П1-3АтIVС	9610	980	11570	1180	118		218		В22,5		16		340	3500			133,4
Ат-IVС	П1- 4АтIVС	11470	1170	13820	1410	120		220								1,54		149,3
	П1-5АтIVС	15100	1540	18140	1850	122		222		В27,5		18		390	4000			161,3
	П1-6АтIVС	18830	1920	22650	2310	125		225		В30		21		390	4000			204,5
	П1-7АтIVС	21180	2160	25490	2600	220		420		В40		28		500	5100			228,5
	П1-1АтIVСЛ	5490	560	6670	680	114		214		В20		14						107,1
	П1-2АтIVСЛ	7740	790	9310	950	116		216						340	3500			120,4
	П1-3АтIVСЛ	9900	1010	11960	1220	118		218		В22,5		16				1,54		133,4
	П1-4АтIVСЛ	12450	1270	15000	1530	120		220										149,3
	П1-5АтIVСЛ	14510	1480	17450	1780	122		222		В27,5		19		390	4000			161,3
	П1-6АтIVСЛ	20000	2040	24020	2450	125		225		В30		21		500	5100			204,5
Ат-IVС	П2-1АтIVС															0,76		52,2
	П2-1АтIVС-1															0,84		73,9
	П2-1АтIVС-2	5290	540	6370	650	114		-		В20		14				0,83		74,7
	П2-1АтIVС-3													340	3500	0,79		82,2
	П2-2АтIVС	7450	760	8920	910	116		-										58,4
	П2-3AтIVС	9610	980	11570	1180	118		-		В22,5		16						64,9
	П2-4AтIVС	12170	1240	13820	1410	1 20		-								0,76		72,1
	П2-5АтIVС	15100	1540	18140	1850	122		-		В27,5		19		390	4000			78,1
	П2- 6АтIVС	18830	1920	22650	2310	125		-		В30		21		390	4000			96,9
	П2- 7AтIVС	21180	2160	25490	2600	220		-										108,9
	П2-8AтIVС	26480	2700	31870	3250	222		-		В40		28		500	5100	0,76		129,3
	П2-1АтIVСЛ																	52,2
	П2-1АтIVCЛ-1	5490	560	6670	680	114		-		В20		14		340	3500	0,84		73,9
	П2-1AтIVCЛ-2															0,83		74,7
	П2-1АтIVСЛ-3															0,79		82,2
	П2-2АтIVСЛ	7740	790	9310	950	116												58,4
Ат-IVС	П2- ЗАтIVСЛ	9900	1010	11960	1220	118		-		В22,5		16		340	3500			64,9
	П2-4АтIVСЛ	12450	1270	15000	1530	120										0,76		72,1
	П2-5AтIVСЛ	14510	1480	17450	1780	122		-		В27,5		19		390	4000			78,1
	П2-6АтIVСЛ	20000	2040	24020	2450	125		-		В30		21		500	5100			96,9
	П3-1АтIVС	6670	680	8040	820	114												58,2
	П3-2АтIVС	9120	930	10980	1120	116		-		В22,5		16		340	3500			62,4
	П3-3АтIVС	13920	1420	16770	1710	118		-		В27,5		19		440	4500			67,2
	П3-4АтIVС	16860	1720	20300	2070	120								440	4500			72,4
	П3-5АтIVС	19220	1960	23140	2360	122		-		В30		21						84,7
	П3-6АтIVС	25690	2620	30890	3150	125								500	5100			94,5
	П3-1АтIVСЛ	6760	690	8140	830	114										0,58		58,2
Ат-IVC	П3-2АтIVСЛ	8330	850	10000	1020	116		-		В22,5		16		340	3500			62,4
	П3-3АтIVСЛ	13140	1340	15780	1610	118		-		В27,5		19						67,2
	П3-4АтIVСЛ	15690	1600	18920	1930	120								500	5100			72,4
	П3-5АтIVСЛ	18140	1850	21770	2220	122		-		В30		21						84,7
	П3-6АтIVСЛ	22360	2280	26870	2740	125												94,5

Таблица 3

Класс напря- гаемой арматуры	Марка плиты	Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке				Напрягаемая арматура		Класс бетона по прочности	Передаточная прочность бетона, МПа	Предва-рительное напряжение в арматуре до обжатия бетона		Расход материалов
						в крайнем ребре	в среднем ребре	на сжатие		МПа	кгс/см²	Бетон, м	Сталь, кг
		Па	кгс/м²	Па	кгс/м²
Ат-	П1-1АтVСК	3820	390	4600	470	112	222				6000		100,0
VСК	П1-2АтVСК	5780	590	6960	710	1 14	214	В27,5	19		6000		112,0
	П1-ЗАтVСК	7450	760	9020	920	1 16	216						123,8
	П1-4АтVСК	10000	1020	12060	1230	1 18	218	В30	21	640	6500		138,9
	П1-5АтVСК	12650	1290	15200	1550	1 20	220						149,3
	П1-6АтVСК	15100	1540	18140	1850	1 22	222						184,9
	П1-7АтVСК	16280	1660	19610	2000	1 25	225	В40	28			1,54	204,5
	П1-1АтVСКЛ	4210	430	5090	520	1 12	212			590	6000		100,0
	П1-2АтVСКЛ	5980	610	7250	740	1 14	214	В27,5	19				112,0
	П1-ЗАтVСКЛ	7750	790	9310	950	1 16	216			640	6500		123,8
	П1-4АтVСКЛ	10000	1020	12060	1230	1 18	218	В30	21				138,9
	П1-5АтVСКЛ	12650	1290	15200	1550	1 20	220						149,3
	П2-1АтVСК											0,76	48,6
	П2-1АтVСК-1											0,84	70,3
	П2-1АтVСК-2	3820	390	4600	470	1 12	-	В27,5	19	590	6000	0,83	71,1
	П2-1АтVСК-3											0,79	78,6
	П2-2АтVСК	5780	590	6960	710	1 14	-			640	6500	0,76	54,2
	П2-3АтVСК	7450	760	9020	920	1 16	-						60,1
	П2-4АтVСК	10000	1020	12060	1230	1 18	-						66,9
	П2-5АтVСК	12650	1290	15200	1550	1 20	-	В30	21				72,1
	П2-6АтVСК	15100	1540	18140	1850	1 22	-						87,1
	П2-7АтVСК	16280	1660	19610	2000	1 25	-	В40	28				96,9
	П2-8АтVСК	19610	2000	23530	2400	2 20	-		32				117,3
	П2-1АтVСКЛ											0,76	48,6
	П2-1АтVСКЛ-1	4210	430	5090	520	1 12	-			590	6000		70,3
	П2-1АтVСКЛ-2							В27,5	19				71,1
	П2-1АтVСКЛ-3												78,6
	П2-2АтVСКЛ	5980	610	7250	740	1 14	-						54,2
	П2-3АтVСКЛ	7750	790	9310	950	1 16	-						60,1
	П2-4АтVСКЛ	10000	1020	12060	1230	1 18	-	В30	21	640	6500		66,9
	П2-5АтVСКЛ	12650	1290	15200	1550	1 20	-						72,1
	П3-1АтVСК	3920	400	4700	480	1 12	-	В22,5	16				54,6
	П3-2АтVСК	6860	700	8330	850	1 14	-	В27,5	19				58,2
	П3-ЗАтVСК	10590	1080	12740	1300	1 16	-						62,4
	П3-4АтVСК	15300	1560	18430	1880	1 18	-	В30	21				67,2
	П3-5АтVСК	19120	1950	23040	2350	1 20	-						78,7
	П3-1АтVСКЛ	4120	420	5000	510	1 12	-	В22,5	16	640	6500	0,58	54,6
	ПЗ-2АтVСКЛ	6860	700	8330	850	1 14	-	В27,5	19				58,2
	П3-3АтVСКЛ	10590	1080	12740	1300	1 16	-						62,4
	П3- 4АтVСКЛ	14700	1500	17650	1800	1 18	-	В30	21				67,2
А-IV	П1-1АIV	4020	410	4900	500	1 14	214	В20	14				107,1
	П1-2АIV	5780	590	6960	710	1 16	216	В22,5	16				120,4
	П1-3АIV	7940	810	9610	980	1 18	218						133,4
	П1-4АIV	10100	1030	12160	1240	1 20	220	В30	21	500	5100	1,54	149,3
	П1-5АIV	12550	1280	15100	1540	1 22	222						161,3
	П1-6АIV	16370	1670	19710	2010	1 25	225						204,5
	П1-7АIV	17650	1800	21180	2160	2 20	420	В40	28				228,5
	П1-1АIVЛ	4410	450	5290	540	1 14	214	В20	14				107,1
	П1-2АIVЛ	5880	600	7150	730	1 16	216	В22,5	16				120,4
	П1-3АIVЛ	8330	850	10000	1020	1 18	218						133,4
	П1-4АIVЛ	10290	1050	12450	1270	1 20	220	ВЗ0	21				149,3
	П1-5АIVЛ	12840	1310	15490	1580	1 22	222						161,3
	П1-6АIVЛ	15490	1580	18630	1900	1 25	225						204,5
	П2-1АIV											0,76	52,2
	П2-1АIV-1											0,84	73,9
	П2-1АIV-2	4020	410	4900	500	1 14	-	В20	14			0,83	74,7
	П2-1АIV-3									500	5100	0,79	82,2
	П2-2АIV	5780	590	6960	710	1 16	-	В22,5	16				58,4
	П2-3АIV	7940	810	9610	980	1 18	-						64,9
	П2-4АIV	10100	1030	12160	1240	1 20	-	В30	21				72,1
	П2-5АIV	12550	1280	15100	1540	1 22	-					0,76	78,1
	П2-6АIV	16370	1670	19710	2010	1 25	-						96,9
	П2-7АIV	17650	1800	21180	2160	2 20	-	В40	28				108,9
	П2-1АIVЛ												52,2
	П2-1АIVЛ-1											0,84	73,9
	П2-1АIVЛ-2	4410	450	5290	540	1 14	-	В20	14			0,83	74,7
	П2-1АIVЛ-3											0,79	82,2
	П2-2АIVЛ	5880	600	7150	730	1 16	-	В22,5	16				58,4
	П2-3АIVЛ	8330	850	10000	1020	1 18	-						64,9
	П2-4АIVЛ	10290	1050	12450	1270	1 20	-					0,76	72,1
	П2-5АIVЛ	12840	1310	15490	1580	1 22	-	В30	21				78,1
	П2-6АIVЛ	15480	1580	18630	1900	1 25	-			500	5100		96,9
	П3-1АIV	5100	520	6170	630	1 14	-	В27,5	19				58,2
	П3-2АIV	8330	850	10000	1020	1 16							62,4
	П3-3АIV	12650	1290	15200	1550	1 18	-						67,2
	П3-4АIV	15780	1610	19020	1940	1 20	-	В30	21				72,4
	П3-5АIV	18630	1900	22450	2290	1 22	-					0,58	84,7
	П3-1АIVЛ	5390	550	6570	670	1 14	-	В27,5	19				58,2
	П3-2АIVЛ	8330	850	10000	1020	1 16							62,4
	П3-3АIVЛ	12550	1280	15100	1540	1 18	-	В30	21				67,2
	П3-4АIVЛ	15690	1600	18820	1920	1 20	-						72,4

Примечания к табл. 2 и 3:

1. В таблицах не приведены марки плит с дополнительными характеристиками, отражающими конструктивные особенности и особые условия применения плит (наличие дополнительных закладных изделий, стойкость к сейсмическим воздействиям и к воздействиям низких температур и т.п.). Дополнительные параметры указанных плит принимают по рабочим чертежам серии 1.042.1-4 и проектной документации конкретного здания или сооружения и отражают их в марке плит согласно требованиям ГОСТ 23009-78.

2. В случае применения в качестве напрягаемой арматурной стали класса А-V вместо Ат-V, А-IV вместо Ат-IVС, Ат-IVК вместо А-IV в марке плит следует заменить обозначение класса арматурной стали соответственно Ат-V на А-V, Ат-IVC на А-IV, А-IV на Ат-IVК.

3. Нагрузки определены без учета веса плиты и при коэффициенте надежности по назначению =1,0.

4. В случае установки в плитах дополнительных закладных изделий (п. 1.2.3) расход стали на плиту следует принимать по проектной документации на конкретное здание или сооружение.

5. Для плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, в третью группу марки включают показатель проницаемости бетона, обозначаемый прописными буквами: Н - нормальной проницаемости или П - пониженной проницаемости.

1.3. Характеристики

1.3.1. Плиты должны удовлетворять требованиям по прочности, жесткости, трещиностойкости и выдерживать при испытаниях контрольные нагрузки, установленные настоящим стандартом.

1.3.2. Плиты должны удовлетворять требованиям ГОСТ 13015.0-83:

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по отклонениям толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для изготовления плит.

1.3.3. Плиты следует изготовлять из тяжелого бетона средней плотности более 2200 кг/м по ГОСТ 26633-91 или легкого бетона плотной структуры средней плотности более 1600 до 2000 кг/м включ. по ГОСТ 25820-83 классов по прочности на сжатие, указанных в табл. 2 и 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.4. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая передаточная прочность бетона плит в зависимости от классов бетона по прочности на сжатие, вида и класса напрягаемой арматурной стали приведена в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

1.3.5. Нормируемую отпускную прочность бетона на сжатие принимают равной нормируемой передаточной прочности.

При поставке плит в холодный период года нормируемая отпускная прочность бетона может быть повышена, но не более 85% класса бетона по прочности на сжатие.

1.3.6. Бетон плит, предназначенных для эксплуатации в газообразных средах со слабоагрессивной степенью воздействия, должен быть нормальной проницаемости, а в средах со среднеагрессивной степенью воздействия - пониженной проницаемости.

Показатели проницаемости бетона плит (марки по водонепроницаемости) должны соответствовать указанным в проектной документации на конкретное здание или сооружение (согласно требованиям СНиП 2.03.11-85) и указанным в заказе на изготовление плит.

1.3.7. Для армирования плит следует применять арматурную сталь следующих видов и классов:

в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в неагрессивной среде, - термомеханически упрочненную стержневую классов Ат-V и Ат-IVС, горячекатаную стержневую классов А-V и А-IV;

в качестве напрягаемой арматуры плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия, - термомеханически упрочненную стержневую классов Ат-VCК и Ат-IVК, горячекатаную стержневую класса А-IV;

в качестве ненапрягаемой арматуры плит - термомеханически упрочненную класса Ат-IIIС, горячекатаную стержневую класса А-III и арматурную проволоку класса Вр-I. Применение арматурной стали класса Ат-IIIС при среднеагрессивной степени воздействия газообразной среды на плиты не допускается.

Допускается в качестве напрягаемой арматурной стали плит применять арматурную сталь класса А-IIIв, изготовляемую из арматурной стали класса А-III, упрочненной вытяжкой, с контролем величины напряжения и предельного удлинения.

1.3.8. Арматурная сталь должна удовлетворять требованиям:

термомеханически упрочненная арматурная сталь классов Ат-V, Ат-VCK, Ат-IVК и Ат-IIIC - ГОСТ 10884-81;

стержневая горячекатаная арматурная сталь классов А-V, А-IV и А- III - ГОСТ 5781-82;

арматурная проволока класса Вр-I - ГОСТ 6727-80.

1.3.9. Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах на эти плиты.

1.3.10. Значения предварительного напряжения, контролируемые по окончании натяжения арматуры на упоры, должны соответствовать указанным в табл. 2, 3 и обязательном приложении (для плит с напрягаемой арматурной сталью класса А-IIIв).

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать ±10%.

1.3.11. Значения действительных отклонений геометрических параметров плит не должны превышать предельных, указанных в табл. 4.

Таблица 4

мм

Наименование отклонения геометрического параметра	Наименование геометрического параметра	Пред. откл.
Отклонение от линейного размера	Длина плиты	±10
	Ширина плиты: 935	±4
	1485	±5
	2985	±8
	Высота плиты	±5
	Толщина полки, размеры ребер	- 3, + 5
	Размер, определяющий положение проемов, отверстий и вырезов	5
	Размер, определяющий положение закладных изделий в плоскости плиты:
	опорные изделия	5
	дополнительные изделия	10
	из плоскости плиты	3
Отклонение от прямолинейности профиля наружных боковых поверхностей плит: на заданной длине 1000	-	3
на всей длине	-	8
Отклонение от плоскости нижней поверхности плиты относительно условной плоскости, проходящей через три угловые точки плиты	-	10
Отклонение от равенства диагоналей верхней плоскости плиты	-	16

1.3.12. Требования к качеству поверхностей и внешнему виду плит - по ГОСТ 13015.0-83.

Размеры раковин, местных наплывов и впадин на бетонных поверхностях и околов бетона ребер плит не должны превышать предельных, установленных для категорий поверхности:

А6 - на лицевой поверхности плиты;

А7 - на нелицевой поверхности плиты (невидимой в условиях эксплуатации).

1.3.13. В бетоне плит, поставляемых потребителю, трещины не допускают, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

поперечных в верхней зоне продольных ребер от обжатия бетона, размеры которых не должны превышать указанных в рабочих чертежах на эти плиты;

поперечных в торцевых ребрах, ширина которых не должна превышать 0,3 мм.

1.4. Маркировка

1.4.1. Маркировка плит - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на наружной грани торцевого или продольного ребра плиты.

2. Приемка

2.1. Приемка плит - по ГОСТ 13015.1-81 и настоящему стандарту.

2.2. Плиты принимают по данным входного, операционного и приемочного контроля, в том числе:

по результатам периодических испытаний - по показателям прочности, жесткости и трещиностойкости плит, морозостойкости бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

по результатам приемо-сдаточных испытаний - по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого бетона, соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

2.3. Испытания плит по прочности, жесткости и трещиностойкости проводят нагружением перед началом массового изготовления плит и в дальнейшем при изменении технологии их изготовления, вида и качества применяемых материалов.

2.4. Требования к документу о качестве плит, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно в документе о качестве плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).

3. Методы контроля

3.1. Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829-85 и рабочих чертежей на эти плиты.

Значения контрольных нагрузок, контрольных прогибов и относительных прогибов приведены:

в табл. 5 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 6 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия;

в обязательном приложении - для плит с напрягаемой арматурной сталью класса А-IIIв.

3.2. Прочность бетона плит следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690.0-88 - ГОСТ 22690.4-88-, а также другими методами, предусмотренными стандартами на методы испытания бетона.

3.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.4. Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.5. Объем межзерновых пустот в уплотненной смеси легкого бетона следует определять по ГОСТ 10181.0-81 и ГОСТ 10181.3-81.

3.6. Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.1-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

3.7. Методы контроля и испытаний сварных арматурных и закладных изделий - по ГОСТ 10922-90 и ГОСТ 23858-79.

3.8. Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362-77.

3.9. Размеры и отклонения от прямолинейности, плоскостности и равенства диагоналей поверхностей плит, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015.4-84.

3.10. Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625-83и ГОСТ 22904-78.

Таблица 5

Марка плиты	Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м ), при		Контрольные равномерно распределенные нагрузки , Па (кгс/м), контрольные прогибы , см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.
			14			28			100

П1-1АтV	9220 (940)	10890 (1110)	5030 (513)	0,83	0,51	5100 (520)	0,83	0,50	4900 (500)	0,84	0,47
П1-2АтV	13340 (1360)	15600 (1590)	7680 (783)	1,28	0,66	7680 (783)	1,26	0,63	7350 (750)	1,25	0,58
П1-3АтV	17600 (1796)	20500 (2089)	10450 (1066)	1,56	0,76	10330 (1053)	1,52	0,72	9900 (1010)	1,50	0,66
П1-4АтV	22400 (2284)	25950 (2646)	13820 (1409)	1,99	0,93	13600 (1387)	1,93	0,85	12750 (1300)	1,82	0,74
П1-5АтV	28160 (2872)	32540 (3318)	17880 (1823)	2,3	1,04	17450 (1780)	2,2	0,94	16180 (1650)	2,10	0,81
П1-6АтV	33900 (3460)	39130 (3990)	22440 (2288)	2,94	1,27	21580 (2201)	2,75	1,12	19610 (2000)	2,51	0,87
П1-7АтV	43150 (4400)	49670 (5065)	28840 (2941)	3,73	1,51	27470 (2801)	3,47	1,31	24810 (2530)	3,11	1,00
П1-1АтVЛ	9500 (970)	11150 (1137)	5420 (553)	1,00	0,59	5420 (553)	1,0	0,58	5190 (530)	1,0	0,55
П1-2АтVЛ	13630 (1390)	15860 (1617)	8120 (828)	1,55	0,79	8040 (820)	1,53	0,76	7650 (780)	1,51	0,71
П1-3АтVЛ	17890 (1824)	20950 (2136)	11200 (1140)	1,90	0,94	10980 (1120)	1,85	0,90	10290 (1050)	1,76	0,81
П1-4АтVЛ	22860 (2331)	26400 (2692)	14600 (1489)	2,39	1,12	14180 (1446)	2,31	1,09	13140 (1340)	2,12	0,92
П1-5АтVЛ	27970 (2852)	32200 (3288)	17650 (1800)	2,62	1,22	17130 (1747)	2,50	1,14	16180 (1650)	2,30	0,99
П1-6АтVЛ	32900 (3356)	37900 (3864)	21900 (2234)	3,23	1,42	21240 (2166)	3,06	1,27	19120 (1950)	2,72	1,00
П2-1АтV П2-1АтV-1 П2-1АтV-2 П2-1АтV-3	9220 (940)	10890 (1110)	5030 (513)	0,83	0,51	5100 (520)	0,83	0,50	4900 (500)	0,84	0,47
П2-2АтV	13340 (1360)	15600 (1590)	7680 (783)	1,28	0,66	7680 (783)	1,26	0,63	7350 (750)	1,25	0,58
П2-3АтV	17600 (1796)	20500 (2089)	10450 (1066)	1,56	0,76	10330 (1053)	1,52	0,72	9900 (1010)	1,50	0,66
П2-4АтV	22400 (2284)	25950 (2646)	13820 (1409)	1,99	0,93	13600 (1387)	1,93	0,85	12750 (1300)	1,82	0,74
П2-5АтV	28160 (2872)	32540 (3318)	17880 (1823)	2,3	1,04	17450 (1780)	2,2	0,94	16180 (1650)	2,10	0,81
П2-6АтV	33900 (3460)	39130 (3990)	22440 (2288)	2,94	1,27	21580 (2201)	2,75	1,12	19610 (2000)	2,51	0,87
П2-7АтV	43150 (4400)	49670 (5065)	28840 (2941)	3,73	1,51	27470 (2801)	3,47	1,31	24810 (2530)	3,11	1,00
П2-8АтV	45900 (4686)	52900 (5391)	30500 (3106)	3,57	1,54	29200 (2980)	3,40	1,32	26770 (2730)	3,26	1,01
П2-1АтVЛ П2-1АтVЛ-1 П2-1АтVЛ-2 П2-1АтVЛ-3	9500 (970)	11150 (1137)	5420 (553)	1,00	0,59	5420 (553)	1,00	0,58	5190 (530)	1,0	0,55
П2-2АтVЛ	13630 (1390)	15860 (1617)	8120 (828)	1,55	0,79	8040 (820)	1,53	0,76	7650 (780)	1,51	0,71
П2-3АтVЛ	17890 (1824)	20950 (2136)	11200 (1140)	1,90	0,94	10980 (1120)	1,85	0,90	10290 (1050)	1,76	0,81
П2-4АтVЛ	22860 (2331)	26400 (2692)	14600 (1489)	2,39	1,12	14180 (1446)	2,31	1,09	13140 (1340)	2,12	0,92
П2-5АтVЛ	27970 (2852)	32200 (3288)	17650 (1800)	2,62	1,22	17130 (1747)	2,50	1,14	16180 (1650)	2,30	0,99
П2-6АтVЛ	32900 (3356)	37900 (3864)	21900 (2234)	3,23	1,42	21240 (2166)	3,06	1,27	19120 (1950)	2,72	1,00
П3-1АтV	18010 (1836)	21000 (2141)	10930 (1115)	1,51	0,93	10840 (1105)	1,50	0,91	10020 (1022)	1,45	0,87
П3-2АтV	23470 (2393)	27240 (2778)	14650 (1494)	1,78	1,06	14350 (1463)	1,73	1,02	13280 (1354)	1,65	0,95
П3-3АтV	28200 (2876)	32660 (3330)	17860 (1821)	1,85	1,09	17440 (1778)	1,79	1,03	16090 (1641)	1,69	0,95
П3-4АтV	34210 (3488)	39510 (4029)	22290 (2273 )	2,04	1,17	21570 (2200)	1,94	1,08	19660 (2005)	1,80	0,96
П3-5АтV	44340 (4521)	51090 (5210)	29630 (3021)	2,68	1,36	28180 (2894)	2,52	1,19	25690 (2620)	2,30	0,94
П3-6АтV	48560 (4952)	55930 (5703)	33126 (3378)	3,18	1,53	31590 (3221)	3,00	1,33	28210 (2877)	2,69	1,01
П3-1АтVЛ	17750 (1810)	20610 (2102)	11140 (1136)	1,65	1,05	11040 (1126)	1,63	1,02	10020 (1022)	1,54	0,96
П3-2АтVЛ	22840 (2329)	25780 (2629)	14650 (1494)	1,81	1,11	14350 (1463)	1,75	1,07	13050 (1331)	1,64	0,98
П3-3АтVЛ	27800 (2835)	32100 (3273)	18060 (1842)	1,87	1,13	17540 (1789)	1,80	1,07	16000 (1632)	1,66	0,96
П3-4АтVЛ	32030 (3266)	36930 (3766)	21150 (2157)	2,07	1,20	20440 (2084)	1,97	1,21	18520 (1889)	1,80	0,97
П3-5АтVЛ	39480 (4026)	45450 (4635)	26630 (2715)	2,67	1,37	25600 (2610)	2,52	1,22	22960 (2341)	2,27	0,96

Продолжение табл. 5

Марка плиты	Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м² ),		Контрольные равномерно распределенные нагрузки , Па (кгс/м²), контрольные прогибы , см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.
	при		14			28			100

П1-1АтIVС	9430 (962)	11630 (1186)	5620 (573)	1,29	0,72	5550 (566)	1,29	0,71	5290 (540)	1,29	0,69
П1-2АтIVС	12930 (1318)	15780 (1609)	8040 (820)	1,53	0,80	7970 (713)	1,51	0,78	7450 (760)	1,48	0,74
П1-3АтIVС	16430 (1675)	19920 (2031)	10450 (1066)	1,84	0,94	10260 (1046)	1,81	0,90	9610 (980)	1,74	0,83
П1-4АтIVС	20550 (2096)	24800 (2530)	13470 (1374)	2,07	1,05	13170 (1343)	2,0	0,99	11470 (1170)	1,9	0,9
П1-5АтIVС	25320 (2582)	30460 (3106)	18440 (1880)	2,28	1,10	17850 (1820)	2,16	1,00	15100 (1540)	1,97	0,85
П1-6АтIVС	32630 (3327)	39130 (3990)	23110 (2357)	2,68	1,28	22190 (2263)	2,51	1,14	18830 (1920)	2,25	0,93
П1-7АтIVС	35170 (3586)	42140 (4297)	24250 (2473)	2,47	1,09	23200 (2366)	2,31	0,92	21180 (2160)	2,12	0,67
П1-1АтIVСЛ	9090 (927)	11720 (1195)	5940 (606)	1,41	0,79	5820 (593)	1,39	0,77	5490 (560)	1,37	0,73
П1-2АтIVСЛ	13230 (1349)	16040 (1636)	8460 (863)	1,73	0,93	8320 (848)	1,71	0,91	7740 (790)	1,66	0,85
П1-3АтIVСЛ	16730 (1706)	20190 (2059)	10980 (1120)	2,13	1,11	10790 (1100)	2,08	1,07	9900 (1010)	1,97	0,98
П1-4АтIVСЛ	20860 (2127)	25090 (2558)	13980 (1426)	2,20	1,12	13590 (1386)	2,11	1,05	12450 (1270)	1,96	0,94
П1-5АтIVСЛ	24190 (2467)	29040 (2961)	16740 (1707)	2,43	1,21	16080 (1640)	2,29	1,12	14510 (1480)	2,06	0,95
П1-6АтIVСЛ	33090 (3374)	39580 (4036)	23560 (2402)	3,37	1,37	22600 (2306)	2,84	1,20	20000 (2040)	2,40	0,88
П2-1АтIVС П2-1АтIVС-1 П2-1АтIVС-2 П2-1АтIVС-3	9430 (962)	11630 (1186)	5620 (573)	1,29	0,72	5550 (566)	1,29	0,71	5290 (540)	1,29	0,69
П2-2АтIVС	12930 (1318)	15780 (1609)	8040 (820)	1,53	0,80	7970 (813)	1,51	0,78	7450 (760)	1,48	0,74
П2-3АтIVС	16430 (1675)	19920 (2031)	10450 (1066)	1,84	0,94	10260 (1046)	1,81	0,90	9610 (980)	1,74	0,83
П2-4АтIVС	20550 (2096)	24800 (2530)	13470 (1374)	2,07	1,05	13170 (1343)	2,0	0,99	12170 (1240)	1,9	0,9
П2-5АтIVС	25320 (2582)	30460 (3106)	18440 (1880)	2,28	1,10	17850 (1820)	2,16	1,00	15100 (1540)	1,97	0,85
П2-6АтIVС	32630 (3327)	39130 (3990)	23110 (2357)	2,68	1,28	22190 (2263)	1,51	1,14	18830 (1920)	2,25	0,93
П2-7АтIVС	35170 (3586)	42140 (4297)	24250 (2473)	2,47	1,09	23200 (2366)	2,31	0,92	21180 (2160)	2,12	0,67
П2-8АтIVС	43750 (4461)	52310 (5334)	31830 (3246)	3,55	1,52	30000 (3060)	3,38	1,29	26480 (2700)	3,0	0,92
П2-1АтIVСЛ П2-1АтIVСЛ-1 П2-1АтIVСЛ-2 П2-1АтIVСЛ-3	9090 (927)	11720 (1195)	5940 (606)	1,41	0,79	5820 (593)	1,39	0,77	5490 (560)	1,37	0,73
П2-2АтIVСЛ	13230 (1349)	16040 (1636)	8460 (863)	1,73	0,93	8320 (848)	1,71	0,91	7740 (790)	1,66	0,85
П2-3АтIVСЛ	16730 (1706)	20190 (2059)	10980 (1120)	2,13	1,11	10790 (1100)	2,08	1,07	9900 (1010)	1,97	0,98
П2-4АтIVСЛ	20860 (2127)	25090 (2558)	13980 (1426)	2,20	1,12	13590 (1386)	2,11	1,05	12450 (1270)	1,96	0,94
П2-5АтIVСЛ	24190 (2467)	29040 (2961)	16740 (1707)	2,43	1,21	16080 (1640)	2,29	1,12	14510 (1480)	2,06	0,95
П2-6АтIVСЛ	33090 (3374)	39580 (4036)	23560 (2402)	3,37	1,37	22600 (2306)	2,84	1,20	20000 (2040)	2,40	0,88
П3-1АтIVС	17080 (1742)	20790 (2120)	10930 (1115)	1,44	0,92	10840 (1105)	1,42	0,9	9910 (1011)	1,36	0,85
П3-2АтIVС	21060 (2148)	25520 (2602)	13930 (1421)	1,71	1,05	13620 (1389)	1,66	1,01	12380 (1262)	1,56	0,93
П3-3АтIVС	28850 (2942)	34740 (3543)	19710 (2010)	1,97	1,16	19250 (1963)	1,88	1,08	17180 (1752)	1,74	0,96
П3-4АтIVС	33600 (3426)	40360 (4116)	23110 (2357)	2,03	1,19	22290 (2273)	1,92	1,10	20100 (2050)	1,77	0,97
П3-5АтIVС	37500 (3824)	44990 (4588)	26420 (2694)	2,19	1,26	25230 (2578)	2,05	1,14	22520 (2296)	1,85	0,97
П3-6АтIVС	47970 (4892)	57400 (5853)	35090 (3578)	3,11	1,57	33130 (3378)	2,87	1,35	28980 (2955)	2,52	1,01
П3-1АтIVСЛ	16960 (1729)	20530 (2093)	11350 (1157)	1,61	1,05	11140 (1136)	1,58	1,03	9970 (1017)	1,47	0,95
П3-2АтIVСЛ	21020 (2143)	25340 (2584)	13420 (1368)	1,73	1,11	13000 (1326)	1,67	1,06	12480 (1273)	1,53	0,96
П3-3АтIVСЛ	32870 (3352)	32870 (3352)	19190 (1957)	1,98	1,19	18370 (1873)	1,87	1,11	16410 (1673)	1,69	0,97
П3-4АтIVСЛ	31560 (3218)	37820 (3857)	22080 (2252)	2,07	1,23	21260 (2168)	1,96	1,13	18980 (1936)	1,77	0,97
П3-5АтIVСЛ	35370 (3607)	42350 (4318)	25280 (2578)	2,29	1,31	24150 (2463)	2,15	1,19	21340 (2176)	1,91	0,97
П3-6АтIVСЛ	42270 (4310)	50520 (5152)	31070 (3168)	3,01	1,56	29310 (2989)	2,80	1,36	25590 (2610)	2,43	1,01

Таблица 6

Марка плиты	Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м² ),		Контрольные равномерно распределенные нагрузки , Па (кгс/м²), контрольные прогибы , см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.
	при		14			28			100
	= 1,4	= 1,6
П1-1AтVCK	7400 (755)	8810 (898)	3900 (400)	0,34	0,22	3900 (400)	0,32	0,20	3820 (390)	0,32	0,17
П1-2АтVСК	10700 (1091)	12600 (1282)	5980 (610)	0,50	0,24	5980 (610)	0,49	0,23	5780 (590)	0,47	0,17
П1-3АтVСК	13500 (1376)	15780 (1609)	7970 (813)	0,69	0,30	7900 (807)	0,65	0,25	7450 (760)	0,62	0,18
П1-4АтVСК	17800 (1813)	20700 (2108)	10860 (1107)	0,88	0,36	10650 (1086)	0,82	0,29	10000 (1020)	0,82	0,18
П1- 5АтVCK	22230 (2267)	25750 (2626)	13990 (1427)	1,41	0,41	13590 (1386)	1,32	0,31	12650 (1290)	1,23	0,14
П1-6АтVСК	26350 (2687)	30500 (3106)	17400 (1733)	1,50	0,48	16400 (1673)	1,31	0,36	15100 (1540)	1,12	0,17
П1-7А-тVСК	28320 (2888)	32700 (3337)	18900 (1926)	1,96	0,53	18000 (1840)	1,73	0,37	16280 (1660)	1,35	0,14
П1-1АтVСКЛ	7860 (802)	9270 (945)	4380 (447)	0,50	0,31	4380 (447)	0,49	0,29	4210 (430)	0,47	0,26
П1-2АтVСКЛ	10900 (1112)	12660 (1291)	6340 (647)	0,71	0,37	6280 (640)	0,68	0,33	5980 (610)	0,65	0,28
П1-3АтVСКЛ	13800 (1407)	16000 (1636)	8370 (853)	0,93	0,42	8240 (840)	0,89	0,38	7750 (790)	0,84	0,30
П1-4АтVСКЛ	17600 (1793)	20400 (2076)	10900 (1113)	1,16	0,49	10720 (1093)	1,11	0,43	10000 (1020)	1,04	0,33
П1-5АтVСКЛ	21980 (2241)	25500 (2596)	14250 (1453)	1,51	0,54	13800 (1406)	1,38	0,43	12650 (1290)	1,21	0,21
П2-1АтVСК П2-1АтVСК-1 П2-1АтVСК-2 П2-1АтVСК-3	7400 (755)	8800 (898)	3900 (400)	0,34	0,22	3900 (400)	0,32	0,20	3820 (390)	0,32	0,17
П2-2АтVСК	10700 (1091)	12600 (1282)	5980 (610)	0,50	0,24	5980 (610)	0,49	0,23	5780 (590)	0,47	0,17
П2-3АтVСК	13500 (1376)	15780 (1609)	7970 (813)	0,69	0,30	7900 (807)	0,65	0,25	7450 (760)	0,62	0,18
П2-4АтVСК	17800 (1813)	20700 (2108)	10860 (1107)	0,88	0,36	10650 (1086)	0,82	0,29	10000 (1020)	0,82	0,18
П2-5АтVСК	22230 (2267)	25750 (2626)	13990 (1427)	1,41	0,41	13590 (1386)	1,32	0,31	12650 (1290)	1,23	0,14
П2-6АтVСК	26350 (2687)	30500 (3106)	17400 (1733)	1,50	0,48	16400 (1673)	1,31	0,36	15100 (1540)	1,12	0,17
П2-7АтVСК	28320 (2888)	32700 (3337)	18900 (1926)	1,29	0,53	18000 (1840)	1,73	0,37	16280 (1660)	1,35	0,14
П2-8АтVСК	33900 (3460)	39130 (3990)	22300 (2273)	2,23	0,72	21380 (2180)	2,16	0,55	19610 (2000)	1,99	0,30
П2-1АтVСКЛ П2-1АтVСКЛ-1 П2-1АтVСКЛ-2 П2-1АтVСКЛ-3	7860 (802)	9270 (945)	4380 (447)	0,50	0,31	4380 (447)	0,49	0,29	4210 (430)	0,47	0,26
П2-2АтVСКЛ	10800 (1112)	12660 (1291)	6340 (647)	0,71	0,37	6280 (640)	0,68	0,33	5980 (610)	0,65	0,28
П2-3АтVСКЛ	13800 (1407)	16000 (1636)	8370 (853)	0,93	0,42	8240 (840)	0,89	0,38	7750 (790)	0,84	0,30
П2-4АтVСКЛ	17600 (1793)	20400 (2076)	10900 (1113)	1,16	0,49	10720 (1093)	1,11	0,43	10000 (1020)	1,04	0,33
П2-5АтVСКЛ	21980 (2241)	25500 (2596)	14250 (1453)	1,51	0,54	13800 (1406)	1,38	0,43	12650 (1290)	1,21	0,21
П3-IAтVCK	13120 (1338)	15420 (1572)	7740 (789)	0,61	0,41	7630 (778)	0,59	0,39	7110 (725)	0,57	0,35
П3-2Aт-VCK	18750 (1912)	21850 (2228)	11550 (1178)	0,88	0,54	11350 (1157)	0,84	0,50	10460 (1067)	0,80	0,44
П3-3АтVСК	25150 (2565)	29170 (2975)	15900 (1621)	1,19	0,69	15470 (1578)	1,13	0,63	14280 (1456)	1,06	0,55
П3-4АтVСК	32410 (3305)	37460 (3820)	21050 (2147)	1,63	0,89	20330 (2073)	1,54	0,80	18590 (1896)	1,43	0,68
П3-5АтVСК	38860 (3963)	44840 (4572)	25800 (2631)	2,14	1,05	24870 (2536)	2,00	0,90	22440 (2288)	1,83	0,68
П3-1АтVСКЛ	13280 (1354)	15500 (1581)	8260 (842)	0,78	0,51	8050 (821)	0,74	0,48	7350 (750)	0,70	0,43
П3-2АтVСКЛ	18510 (1887)	21480 (2190)	11770 (1200)	1,07	0,66	11450 (1168)	1,02	0,62	10470 (1068)	0,96	0,55
П3-3АтVСКЛ	24810 (2530)	28680 (2925)	15990 (1631)	1,43	0,84	15550 (1586)	1,36	0,79	14220 (1450)	1,26	0,7
П3-4АтVСКЛ	31900 (3253)	36790 (3752)	21050 (2147)	1,96	1,11	20330 (2073)	1,86	1,02	18450 (1881)	1,70	0,88

Продолжение табл. 6


Марка плиты	Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м² ),		Контрольные равномерно распределенные нагрузки , Па (кгс/м²), контрольные прогибы , см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.
	при		14			28			100
	=1,35	= 1,6
П1-1AIV	7360 (751)	9190 (937)	4250 (433)	0,42	0,24	4250 (443)	0,40	0,20	4020 (410)	0,39	0,15
П1-2AIV	10230 (1043)	12600 (1283)	6210 (633)	0,57	0,28	6140 (626)	0,54	0,24	5780 (590)	0,51	0,18
П1-3AIV	13720 (1399)	16720 (1705)	8720 (889)	0,71	0,32	8560 (873)	0,67	0,28	7940 (810)	0,64	0,22
П1-4AIV	17220 (1756)	20860 (2127)	11200 (1140)	0,94	0,38	10900 (1113)	0,88	0,32	10100 (1030)	0,82	0,24
П1-5AIV	21190 (2161)	25600 (2607)	14300 (1451)	1,22	0,46	13820 (1409)	1,11	0,37	12550 (1280)	0,99	0,23
П1-6AIV	27380 (2792)	32900 (3356)	18690 (1906)	1,74	0,58	17910 (1826)	1,62	0,45	16370 (1670)	1,48	0,24
П1-7AIV	31190 (3181)	37400 (3817)	21440 (2186)	2,01	0,82	20530 (2093)	1,87	0,67	17650 (1800)	1,71	0,44
П1-1АIVЛ	7840 (799)	9650 (984)	4830 (493)	0,59	0,32	4710 (480)	0,56	0,28	4410 (450)	0,52	0,22
П1-2АIVЛ	10220 (1042)	12500 (1272)	6470 (660)	0,75	0,37	6340 (646)	0,71	0,33	5880 (600)	0,67	0,26
П1-3АIVЛ	14190 (1447)	17180 (1752)	9020 (920)	0,94	0,47	8800 (900)	0,90	0,43	8330 (850)	0,87	0,34
П1-4АIVЛ	17370 (1771)	20950 (2136)	11400 (1166)	1,24	0,52	11180 (1140)	1,18	0,47	10290 (1050)	1,09	0,37
П1-5АIVЛ	21500 (2192)	25840 (2635)	14500 (1479)	1,60	0,67	13950 (1422)	1,51	0,58	12840 (1310)	1,38	0,44
П1-6AIVK	25800 (2629)	30920 (3153)	18170 (1853)	2,36	0,82	17400 (1773)	2,20	0,67	15490 (1580)	1,96	0,41
П2-1АIV П2-1АIV -1 П2-1АIV -2 П2-1АIV -3	7360 (751)	9190 (937)	4250 (433)	0,42	0,24	4250 (443)	0,40	0,20	4020 (410)	0,39	0,15
П2-2АIV	10230 (1043)	12600 (1283)	6210 (633)	0,57	0,28	6140 (626)	0,54	0,24	5780 (590)	0,51	0,18
П2-3AIV	13720 (1389)	16720 (1705)	8720 (889)	0,71	0,32	8560 (873)	0,67	0,28	7940 (810)	0,64	0,22
П2-4АIV	17220 (1756)	20860 (2127)	11200 (1140)	0,94	0,38	10900 (1113)	0,88	0,32	10100 (1030)	0,82	0,24
П2-5АIV	21190 (2161)	25600 (2607)	14300 (1451)	1,22	0,46	13820 (1409)	1,11	0,37	12550 (1280)	0,99	0,23
П2-6АIV	27380 (2792)	32900 (3356)	18690 (1906)	1,74	0,58	17910 (1826)	1,62	0,45	16370 (1670)	1,48	0,24
П2-7AIV	31190 (3180)	37400 (3817)	21440 (2186)	2,01	0,82	20530 (2093)	1,87	0,67	17650 (1800)	1,71	0,44
П2-1AIVЛ П2-1АIVЛ-1 П2-1АIVЛ-2 П2-1АIV-3	7840 (799)	9650 (984)	4830 (493)	0,59	0,32	4710 (480)	0,56	0,28	4410 (450)	0,52	0,22
П2-2АIVЛ	10220 (1042)	12500 (1272)	6470 (660)	0,75	0,37	6340 (646)	0,71	0,33	5880 (600)	0,67	0,26
П2-3АIVЛ	14190 (1447)	17180 (1752)	9020 (920)	0,94	0,47	8800 (900)	0,90	0,43	8330 (850)	0,87	0,34
П2-4АIVЛ	17370 (1771)	20950 (2136)	11400 (1166)	1,24	0,52	11180 (1140)	1,18	0,47	10290 (1050)	1,09	0,37
П2-5АIVЛ	21500 (2192)	25840 (2635)	14500 (1479)	1,60	0,67	13950 (1422)	1,51	0,58	12840 (1310)	1,38	0,44
П2-6АIVЛ	25800 (2629)	30920 (3153)	18170 (1853)	2,36	0,82	17400 (1773)	2,20	0,67	15490 (1580)	1,96	0,41
П3-1AIV	14540 (1483)	17780 (1813)	9180 (936)	0,70	0,47	8970 (915)	0,67	0,44	8350 (851)	0,64	0,40
П3-2AIV	19700 (2009)	23900 (2437)	13000 (1326)	1,05	0,65	12590 (1284)	1,00	0,60	11530 (1176)	0,95	0,53
П3-3AIV	26800 (2733)	32310 (3295)	17960 (1831)	1,43	0,84	17440 (1778)	1,36	0,78	15920 (1623)	1,27	0,69
П3-4АIV	31870 (3250)	38320 (3908)	21880 (2231)	1,72	0,96	21050 (2147)	1,62	0,88	19040 (1942)	1,49	0,75
П3-5AIV	36610 (3733)	43930 (4480)	25800 (2631)	1,98	1,09	24660 (2515)	1,84	0,96	21970 (2240)	1,66	0,77
П3-1АIVЛ	14860 (1515)	18040 (1840)	9810 (1000)	0,90	0,60	9490 (968)	0,86	0,57	8680 (885)	0,80	0,51
П3-2АIVЛ	20070 (2047)	24220 (2470)	13620 (1389)	1,32	0,82	13210 (1347)	1,26	0,77	11910 (1214)	1,16	0,69
П3-3АIVЛ	26470 (2699)	31800 (3243)	18160 (1852)	1,71	1,04	17540 (1789)	1,63	0,98	15850 (1616)	1,49	0,87
П3-4АIVЛ	31420 (3204)	37670 (3841)	21990 (2242)	2,06	1,22	21150 (2157)	1,94	1,12	18910 (1928)	1,75	0,96

4. Транспортирование и хранение

4.1. Транспортировать и хранить плиты следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

4.2. Плиты следует транспортировать и хранить в горизонтальном положении в штабелях.

4.3. Высота штабеля плит не должна превышать 2,5 м.

4.4. Подкладки под плитами и прокладки между ними в штабеле следует располагать по торцам продольных ребер в местах установки опорных закладных изделий.

4.5. При транспортировании плиты следует укладывать на транспортные средства продольной осью по направлению движения транспорта.

ПРИЛОЖЕНИЕ

Обязательное

Плиты с напрягаемой арматурной сталью класса А-IIIв

1. Основные параметры плит приведены:

в табл. 7 - для плит, предназначенных для эксплуатации в неагрессивной среде.

в табл. 8 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.

2. Значения контрольных нагрузок, контрольных прогибов и относительных прогибов для оценки прочности, жесткости и трещиностойкости плит приведены:

в табл. 9 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;

в табл. 10 - для плит, предназначенных для эксплуатации в газообразных средах со слабо- и среднеагрессивной степенями воздействия.

Таблица 7


Класс напрягаемой	Марка	Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке				Напрягаемая арматура			Класс бетона по проч-	Передаточная проч-ность	Предва- рительное напряжение в арматуре до обжатия бетона			Расход материалов
арма-туры	плиты					в край- нем		в сред- нем	ности на сжатие	бетона, МПа	МПа		кгс/см²	Бетон, м³	Сталь, кг
		Па	кгс/м²	Па	кгс/м²		ребре	ребре
А-IIIв	П1-1АIIIв	5000	510	6080	620		1 16	2 16	В22,5	16					115,5
	П1-2АIIIв	6670	680	8040	820		1 18	2 18			290	3000			130,0
	П1-3АIIIв	8530	870	10300	1050		1 20	2 20	В27,5	19					143,8
	П1-4АIIIв	10590	1080	12750	1300		1 22	2 22							161,3
	П1-5АIIIв	14020	1430	16870	1720		1 25	2 25							180,9
	П1-6АIIIв	15890	1620	19120	1950		2 20	4 20	В30	21					228,5
	П1-7АIIIв	19610	2000	23530	2400		2 22	4 22			390	4000			252,5
	П1-1АIIIвЛ	5490	560	6570	670		1 16	2 16	В22,5	16				1,54	115,5
	П1-2АIIIвЛ	7060	720	8530	870		1 18	2 18							130,0
	П1-3АIIIвЛ	8920	910	10690	1090		1 20	2 20	В27,5	19	290	3000			143,8
	П1-4АIIIвЛ	10880	1110	13140	1340		1 22	2 22							161,3
	П1-5АIIIвЛ	14320	1460	17260	1760		1 25	2 25							180,9
	П1-6АIIIвЛ	16280	1660	19610	2000		2 20	4 20	В30	21					228,5
	П1-7АIIIвЛ	20000	2040	24020	2450		2 22	4 22			390	4000			252,5
	П2-1АIIIв	5000	510	6080	620		1 16	-	В22,5	16				0,76	56,4
	П2-1АIIIв-1													0,84	78,1
	П2-1АIIIв-2	5000	510	6080	620		1 16	-						0,83	78,9
	П2-1АIIIв-3								В22,5	16				0,79	86,4
	П2-2АIIIв	6670	680	8040	820		1 18	-			290	3000			63,2
	П2-3АIIIв	8530	870	10300	1050		1 20	-	В27,5	19					70,1
	П2-4АIIIв	10590	1080	12750	1300		1 22	-							78,1
	П2-5АIIIв	14020	1430	16870	1720		1 25								87,9
	П2-6АIIIв	15890	1620	19120	1950		2 20	-	В30	21				0,76	108,9
	П2-7АIIIв	19610	2000	23530	2400		2 22				390	4000			120,9
	П2-8АIIIв	26080	2660	31380	3200		2 25	-	В40	28					148,9
	П2-1АIIIвЛ														56,4
	П2-1АIIIвЛ-1	5490	560	6570	670		1 16	-	В22,5	16				0,84	78,1
	П2-1АIIIвЛ-2													0,83	78,9
	П2-1АIIIвЛ-3													0,79	86,4
	П2-2АIIIвЛ	7060	720	8530	870		1 18				290	3000			63,2
	П2-3АIIIвЛ	8920	910	10690	1090		1 20	-	В27,5	19					70,1
	П2-4АIIIвЛ	10880	1110	13140	1340		1 22								78,1
	П2-5АIIIвЛ	14320	1460	17260	1760		1 25								87,4
	П2-6АIIIвЛ	16280	1660	19610	2000		2 20	-	В30	21				0,76	108,9
	П2-7АIIIвЛ	20000	2040	24020	2450		2 22				390	4000			120,9
	П3-1АIIIв	5590	570	6760	690		1 14	-	В22,5	16	290	3000			58,2
	П3-2АIIIв	9120	930	10980	1120		1 16				340	3500			62,4
	П3-3АIIIв	11670	1190	14020	1430		1 18	-	В27,5	19					67,2
	П3-4АIIIв	15390	1570	18530	1890		1 20				390	4000			72,4
	П3-5АIIIв	18240	1860	21870	2230		1 22	-	В30	21				0,58	84,7
	П3-6АIIIв	22750	2320	27360	2790		1 25				450	4600			94,5
	П3-1АIIIвЛ	5980	610	7160	730		1 14	-	В22,5	16	290	3000			58,2
	П3-2АIIIвЛ	8330	850	10000	1020		1 16				340	3500			62,4
	П3-3АIIIвЛ	11770	1200	14120	1440		1 18	-	В27,5	19	410	4200			67,2
	П3-4АIIIвЛ	14810	1510	17850	1820		1 20								72,4
	П3-5АIIIвЛ	16870	1720	20300	2070		1 22	-	В30	21	450	4600			84,7
	П3-6АIIIвЛ	21080	2150	25300	2580		1 25								94,5

Таблица 8

Класс напря		Равномерно распределенная нагрузка на плиту при коэффициенте надежности по нагрузке				Напрягаемая арматура		Класс бетона по проч-	Переда- точная проч-	Предва-рительное напряжение в арматуре до обжатия бетона		Расход материалов
гаемой арма- туры	Марка плиты					в край- нем	в сред- нем	ности на сжатие	ность бетона, МПа	МПа	кгс/см²	Бетон, м³	Сталь, кг
		Па	кгс/м²	Па	кгс/м²	ребре	ребре
А-IIIв	П1-1АIIIв	5000	510	6080	620	1 16	216	В22,5	16				115,5
	П1-2АIIIв	6860	700	8230	840	1 18	218						130,0
	П1-3АIIIв	8630	880	10390	1060	1 20	220						143,8
	П1-4АIIIв	10690	1090	12840	1310	1 22	222	В30	21				161,3
	П1-5АIIIв	14020	1430	16860	1720	1 25	225						180,9
	П1-6АIIIв	15880	1620	19120	1950	2 20	420						228,5
	П1-7АIIIв	19610	2000	23530	2400	2 22	422	В40	28			1,54	252,5
	П1-1АIIIвЛ	5390	550	6570	670	1 16	216	В22,5	16				115,5
	П1-2АIIIвЛ	7150	730	8630	880	1 18	218			450	4600		130,0
	П1-3АIIIвЛ	8920	910	10780	1100	1 20	220						143,8
	П1-4АIIIвЛ	10980	1120	13230	1350	1 22	222	В30	21				161,3
	П1-5АIIIвЛ	14310	1460	17260	1760	1 25	225						180,9
	П1-6АIIIвЛ	16280	1660	19610	2000	2 20	420						228,5
	П2-1АIIIв											0,76	56,4
	П2-1АIIIв-1	5000	510	6080	620	1 16	-					0,84	78,1
	П2-1АIIIв-2							В22,5	16			0,83	78,9
	П2-1АIIIв-3											0,79	86,4
	П2-2АIIIв	6860	700	8230	840	1 18	-						63,2
	П2-3АIIIв	8630	880	10390	1060	1 20	-						70,1
	П2-4АIIIв	10690	1090	12840	1310	1 22	-	В30	21			0,76	78,1
	П2-5АIIIв	14020	1430	16860	1720	1 25							87,9
	П2-6АIIIв	15880	1620	19120	1950	2 20	-						108,9
	П2-7АIIIв	19610	2000	23530	2400	2 22		В40	28				120,9
	П2-1АIIIвЛ												56,4
	П2-1АIIIвЛ-1											0,84	78,1
	П2-1АIIIвЛ-2	5390	550	6570	670	1 16	-	В22,5	16			0,83	78,9
	П2-1АIIIвЛ-3									450	4600	0,79	86,4
	П2-2АIIIвЛ	7150	730	8630	880	1 18							63,2
	П2-3АIIIвЛ	8920	910	10780	1100	1 20							70,1
	П2-4АIIIвЛ	10980	1120	13230	1350	1 22	-					0,76	78,1
	П2-5АIIIвЛ	14310	1460	17260	1760	1 25	-	В30	21				87,9
	П2-6АIIIвЛ	16280	1660	19610	2000	2 20							108,9
	П3-1АIIIв	4120	420	5000	510	1 14	-	В22,5	16				58,2
	П3-2АIIIв	8740	800	8730	890	1 16	-	В27,5	19				62,4
	П3-3АIIIв	11080	1130	13340	1360	1 18	-						67,2
	П3-4АIIIв	15400	1570	18530	1890	1 20							72,4
	П3-5АIIIв	17650	1800	21180	2160	1 22	-	В30	21	450	4600	0,58	84,7
	П3-6АIIIв	22750	2320	27360	2700	1 25							94,5
	П3-1АIIIвЛ	4610	470	5590	570	1 14	-	В22,5	16				58,2
	П3-2АIIIвЛ	7550	770	9120	930	1 16		В27,5	19				62,4
	П3-3АIIIвЛ	11470	1170	13820	1410	1 18	-						67,2
	П3-4АIIIвЛ	14800	1510	17850	1820	1 20	-	В30	21				72,4
	П3-5АIIIвЛ	16770	1710	20200	2060	1 22							84,7

Таблица 9

Марка плиты	Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па(кгс/м² ),		Контрольные равномерно распределенные нагрузки , Па (кгс/м² ), контрольные прогибы , см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.
	при		14			28			100

П1-1АIIIв	8110 (827)	11070 (1129)	5290 (540)	0,74	0,45	5290 (540)	0,73	0,44	5000 (510)	0,74	0,42
П1-2АIIIв	10610 (1082)	14270 (1455)	7190 (733)	0,99	0,54	7120 (726)	0,97	0,52	6670 (680)	0,94	0,47
П1-3АIIIв	13400 (1367)	17850 (1820)	9350 (953)	1,16	0,61	9150 (933)	1,12	0,57	8530 (870)	1,07	0,52
П1-4АIIIв	16490 (1682)	21800 (2223)	12190 (1243)	1,46	0,74	11600 (1183)	1,38	0,68	10580 (1080)	1,30	0,60
П1-5АIIIв	21640 (2207)	28390 (2895)	16450 (1677)	1,77	0,89	15780 (1609)	1,67	0,81	14020 (1430)	1,51	0,69
П1-6АIIIв	24440 (2492)	31970 (3260)	18850 (1922)	2,04	0,96	17960 (1832)	1,92	0,97	15890 (1620)	1,98	0,55
П1-7АIIIв	30030 (3062)	39130 (3990)	24140 (2462)	2,53	1,11	22770 (2322)	2,33	0,91	19620 (2000)	2,05	0,60
П1-1АIIIвЛ	8730 (890)	11720 (1195)	5940 (606)	0,95	0,56	5880 (600)	0,94	0,54	5490 (560)	0,91	0,51
П1-2АIIIвЛ	11080 (1130)	14730 (1502)	7870 (803)	1,24	0,67	7740 (789)	1,20	0,65	7060 (720)	1,14	0,58
П1-3АIIIвЛ	13880 (1415)	18300 (1867)	10090 (1029)	1,43	0,76	9820 (1001)	1,37	0,72	8920 (910)	1,28	0,65
П1-4АIIIвЛ	16820 (1715)	22080 (2251)	12800 (1305)	1,78	0,93	12280 (1252)	1,67	0,87	10890 (1110)	1,52	0,76
П1-5АIIIвЛ	21970 (2240)	28670 (2923)	16980 (1732)	2,15	1,18	16390 (1671)	2,02	1,08	14320 (1460)	1,80	0,93
П1-6АIIIвЛ	24900 (2540)	32430 (3307)	19400 (1979)	2,33	1,18	18840 (1921)	2,18	1,05	16280 (1660)	1,95	0,83
П1-7АIIIвЛ	30500 (3110)	39580 (4036)	24450 (2493)	3,07	1,45	22920 (2337)	2,86	1,24	20010 (2040)	2,48	0,89
П2-1 АIIIв П2-1АIIIв-1 П2-1АIIIв-2 П2-1АIIIв-3	8110 (827)	11070 (1129)	5290 (540)	0,74	0,45	5290 (540)	0,73	0,44	5000 (510)	0,74	0,42
П2-2АIIIв	10610 (1082)	14270 (1455)	7190 (733)	0,99	0,54	7120 (726)	0,97	0,52	6670 (680)	0,94	0,47
П2-3АIIIв	13400 (1367)	17850 (1820)	9350 (953)	1,16	0,61	9150 (933)	1,12	0,57	8530 (870)	1,07	0,52
П2-4АIIIв	16490 (1682)	21800 (2223)	12190 (1243)	1,46	0,74	11600 (1183)	1,38	0,68	10590 (1080)	1,30	0,60
П2-5АIIIв	21640 (2207)	28390 (2895)	16450 (1677)	1,77	0,89	15780 (1609)	1,67	0,81	14020 (1430)	1,51	0,69
П2-6АIIIв	24440 (2492)	31970 (3260)	18850 (1922)	2,04	0,96	17960 (1832)	1,92	0,97	15890 (1620)	1,98	0,55
П2-7АIIIв	30030 (3062)	39130 (3990)	24140 (2462)	2,53	1,11	22770 (2322)	2,33	0,91	19620 (2000)	2,05	0,60
П2-8АIIIв	39890 (4067)	51740 (5276)	32750 (3340)	3,27	1,52	32750 (3340)	3,37	1,47	30530 (3113)	3,09	1,22
П2-1АIIIвЛ П2-1АIIIвЛ-1 П2-1АIIIвЛ-2 П2-1АIIIвЛ-3	8730 (890)	11720 (1195)	5940 (606)	0,95	0,56	5880 (600)	0,94	0,54	5490 (560)	0,91	0,51
П2-2АIIIвЛ	11080 (1130)	14730 (1502)	7870 (803)	1,24	0,67	7740 (789)	1,20	0,65	7060 (720)	1,14	0,58
П2-3АIIIвЛ	13880 (1415)	18300 (1867)	10090 (1029)	1,43	0,76	9820 (1001)	1,37	0,72	8920 (910)	1,28	0,65
П2-4АIIIвЛ	16820 (1715)	22080 (2251)	12800 (1305)	1,78	0,93	12280 (1252)	1,67	0,87	10890 (1110)	1,52	0,76
П2-5АIIIвЛ	21970 (2240)	28670 (2923)	16980 (1732)	2,15	1,18	16390 (1671)	2,02	1,08	14320 (1460)	1,80	0,93
П2-6АIIIвЛ	24900 (2540)	32430 (3307)	19400 (1979)	2,33	1,18	18840 (1921)	2,18	1,05	16280 (1660)	1,95	0,83
П2-7АIIIвЛ	30500 (3110)	39580 (4036)	24450 (2493)	3,07	1,45	22920 (2337)	2,86	1,24	20010 (2040)	2,48	0,89
П3-1АIIIв	14030 (1431)	18790 (1916)	981 (1000)	1,29	0,85	9700 (989)	1,28	0,83	8420 (859)	1,24	0,81
П3-2АIIIв	19280 (1966)	25500 (2600)	14030 (1431)	1,68	1,03	13620 (1389)	1,63	0,99	12370 (1261)	1,53	0,91
П3-3АIIIв	23060 (2351)	30330 (3093)	17020 (1736)	1,77	1,08	16510 (1684)	1,70	1,02	14890 (1518)	1,58	0,92
П3-4АIIIв	28760 (2933)	37650 (3839)	21470 (2189)	1,90	1,13	20740 (2115)	1,80	1,05	18690 (1906)	1,66	0,93
П3-5АIIIв	32920 (3357)	14520 (1481)	25180 (2568)	2,13	1,25	24150 (2463)	2,00	1,13	21470 (2189)	1,81	0,97
П3-6АIIIв	39720 (4050)	51660 (5268)	31480 (3210)	2,55	1,13	29720 (3031)	2,35	1,13	25990 (2650)	2,10	0,86
П3-1АIIIвЛ	14420 (1470)	19090 (1947)	10520 (1073)	1,52	1,01	10330 (1053)	1,49	0,99	8770 (894)	1,39	0,92
П3-2АIIIвЛ	18340 (1870)	24110 (2459)	13620 (1389)	1,63	1,06	13210 (1347)	1,57	1,02	11850 (1208)	1,46	0,93
П3-3АIIIвЛ	23020 (2347)	30110 (3070)	17440 (1778)	1,85	1,15	16820 (1715)	1,76	1,08	14960 (1526)	1,60	0,96
П3-4АIIIвЛ	28760 (2933)	37650 (3839)	21470 (2189)	1,90	1,13	20740 (2115)	1,80	1,05	18690 (1906)	1,66	0,93
П3-5АIIIвЛ	30750 (3136)	40010 (4080)	23840 (2431)	2,14	1,27	22810 (2326)	2,01	1,16	20120 (2052)	1,79	0,97
П3-6АIIIвЛ	36760 (3748)	40700 (4864)	29310 (2989)	2,72	1,47	27760 (2831)	2,52	1,28	24120 (2460)	2,19	0,97

Таблица 10

Марка плиты	Контрольные равномерно распределенные нагрузки для оценки прочности плит, Па (кгс/м²),		Контрольные равномерно распределенные нагрузки, Па (кгс/м²), контрольные прогибы , см, относительные прогибы для оценки жесткости и трещиностойкости плит при возрасте бетона к моменту испытания, сут.
	при		14			28			100

П1-1АIIIв	8110 (827)	11070 (1129)	5350 (546)	0,48	0,25	5290 (540)	0,45	0,21	5000 (510)	0,43	0,16
П1-2АIIIв	10900 (1112)	14650 (1494)	7380 (753)	0,57	0,28	7250 (739)	0,54	0,24	6860 (700)	0,50	0,19
П1-3АIIIв	13550 (1382)	18030 (1839)	9530 (972)	0,74	0,34	9490 (968)	0,70	0,27	8630 (880)	0,64	0,19
П1-4АIIIв	16640 (1697)	21980 (2242)	12200 (1243)	0,98	0,37	11800 (1203)	0,9	0,29	10690 (1090)	0,81	0,18
П1-5АIIIв	21640 (2207)	28390 (2895)	16440 (1676)	1,55	0,53	15720 (1603)	1,38	0,38	14020 (1430)	1,34	0,17
П1-6АIIIв	24440 (2492)	31970 (3260)	18700 (1907)	1,91	0,73	18070 (1843)	1,77	0,56	15890 (1620)	1,59	0,31
П1-7АIIIв	30030 (3062)	39130 (3990)	23340 (2380)	2,25	0,87	22160 (2260)	2,08	0,68	19600 (2000)	1,85	0,40
П1-1АIIIвЛ	8730 (890)	11720 (1195)	5970 (609)	0,68	0,35	5840 (596)	0,64	0,32	5490 (560)	0,60	0,25
П1-2АIIIвЛ	11230 (1145)	14920 (1521)	6850 (699)	0,81	0,40	7700 (785)	0,77	0,37	7160 (730)	0,72	0,30
П1-3АIIIвЛ	13880 (1415)	18300 (1867)	9900 (1010)	1,00	0,48	9640 (983)	0,96	0,41	8920 (910)	0,88	0,31
П1-4АIIIвЛ	16960 (1730)	22260 (2270)	12550 (1280)	1,29	0,53	12160 (1240)	1,20	0,46	10980 (1120)	1,08	0,34
П1-5АIIIвЛ	21970 (2240)	28670 (2923)	16970 (1730)	1,92	0,70	16180 (1650)	1,63	0,57	14320 (1460)	1,3	0,33
П1-6АIIIвЛ	25060 (2555)	32620 (3326)	19380 (1976)	2,44	1,00	18600 (1897)	2,28	0,83	16380 (1670)	2,01	0,55
П2-1 АIIIв
П2-1АIIIв-1	8110	11070	5350	0,48	0,25	5290	0,45	0,21	5000	0,43	0,16
П2-1АIIIв-2	(827)	(1129)	(546)			(540)			(510)
П2-1АIIIв-3
П2-2АIIIв	10900 (1112)	14650 (1494)	7380 (753)	0,57	0,28	7250 (739)	0,54	0,24	6860 (700)	0,50	0,19
П2-3АIIIв	13550 (1382)	18030 (1839)	9530 (972)	0,74	0,34	9490 (968)	0,70	0,27	8630 (880)	0,64	0,19
П2-4АIIIв	16640 (1697)	21980 (2242)	12200 (1243)	0,98	0,37	11800 (1203)	0,9	0,29	10690 (1090)	0,81	0,18
П2-5АIIIв	21640 (2207)	28390 (2895)	16440 (1676)	1,55	0,53	15720 (1603)	1,38	0,38	14020 (1430)	1,34	0,17
П2-6АIIIв	24440 (2492)	31970 (3260)	18700 (1907)	1,91	0,73	18070 (1843)	1,77	0,56	15890 (1620)	1,59	0,31
П2-7АIIIв	30030 (3062)	39130 (3990)	23340 (2380)	2,25	0,87	22160 (2260)	2,08	0,68	19600 (2000)	1,85	0,40
П2-1АIIIвЛ	8730 (890)	11720 (1195)	5970 (609)	0,68	0,35	5840 (596)	0,64	0,32	5490 (560)	0,60	0,25
П2-1АIIIвЛ-1	8730	11720	5970			5840			5490
П2-1АIIIвЛ-2	(890)	(1195)	(609)	0,68	0,35	(596)	0,64	0,32	(560)	0,60	0,25
П2-1АIIIвЛ-3
П2-2АIIIвЛ	11230 (1145)	14920 (1521)	6850 (699)	0,81	0,40	7700 (785)	0,77	0,37	7160 (730)	0,72	0,30
П2-3АIIIвЛ	13880 (1415)	18300 (1867)	9900 (1010)	1,00	0,48	9640 (983)	0,96	0,41	8920 (910)	0,88	0,31
П2-4АIIIвЛ	17960 (1730)	22260 (2270)	12550 (1280)	1,29	0,53	12160 (1240)	1,20	0,46	10980 (1120)	1,08	0,34
П2-5АIIIвЛ	21970 (2240)	28670 (2923)	16970 (1730)	1,92	0,70	16180 (1650)	1,63	0,57	14320 (1460)	1,30	0,33
П2-6АIIIвЛ	25060 (2555)	32620 (3326)	19380 (1976)	2,44	1,00	18600 (1897)	2,28	0,83	16380 (1670)	2,01	0,55
П3-1АIIIв	12110 (1235)	16030 (1635)	8460 (863)	0,62	0,47	8260 (842)	0,67	0,44	7580 (773)	0,64	0,40
П3-2АIIIв	16920 (1725)	22480 (2292)	12070 (1231)	0,98	0,62	11770 (1200)	0,94	0,57	10790 (1100)	0,89	0,51
П3-3АIIIв	22830 (2328)	30050 (3064)	16610 (1694)	1,32	0,79	16100 (1642)	1,25	0,73	14740 (1503)	1,18	0,65
П3-4АIIIв	27950 (2850)	36600 (3732)	20950 (2136)	1,65	0,97	20120 (2052)	1,55	0,88	18140 (1850)	1,43	0,77
П3-5АIIIв	31990 (3262)	41780 (4260)	24460 (2494)	1,88	1,05	23430 (2389)	1,75	0,93	20840 (2125)	1,58	0,75
П3-6АIIIв	38570 (3933)	50200 (5119)	30550 (3115)	2,44	1,26	28900 (2947)	2,25	1,07	25230 (2573)	1,98	0,79
П3-1АIIIвЛ	12440 (1269)	16570 (1690)	8980 (916)	0,88	0,59	8780 (895)	0,84	0,56	7970 (807)	0,78	0,5
П3-2АIIIвЛ	16800 (1713)	22150 (2259)	12390 (1263)	1,18	0,75	11970 (1221)	1,12	0,71	10830 (1104)	1,03	0,63
П3-3АIIIвЛ	22720 (2317)	29730 (3032)	16930 (1726)	1,59	0,99	16410 (1673)	1,52	0,93	14770 (1506)	1,39	0,83
П3-4АIIIвЛ	27670 (2822)	36700 (3678)	21050 (2147)	1,97	1,20	20230 (2063)	1,86	1,12	18070 (1843)	1,68	0,98
П3-5АIIIвЛ	30680 (3128)	39910 (4070)	23840 (2431)	2,13	1,26	22700 (2315)	2,00	1,16	20070 (2047)	1,78	0,97


Площадь (м²):
Толщина слоя (см):
Вид работ:

Расчет количества комплектов PENOGLAS™ Kit
