ГОСУДАРСТВЕННЫЙ    СТАНДАРТ

СОЮЗА    ССР




СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА


ТЕХНОЛОГИЯ ПРОИЗВОДСТВА


ОСНОВНЫЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ


ГОСТ 21.401-88


Издание официальное


ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР




ГОСУДАРСТВЕННЫЙ     СТАНДАРТ    СОЮЗА     ССР

___________________________________________________________


Система проектной документации для строительства


                  ТЕХНОЛОГИЯ ПРОИЗВОДСТВА                              ГОСТ


        Основные требования к рабочим чертежам           21.401(88


 System of design documents for construction. Production technology.

                 Main requirements for working drawings

___________________________________________________________


Дата введения    01.07.88


Настоящий стандарт устанавливает состав и правила оформления рабочих чертежей технологии производства всех отраслей промышленности и народного хозяйства.


1. ОБЩИЕ ПОЛОЖЕНИЯ


1.1. Рабочие чертежи технологии производства выполняют в соответствии с требованиями настоящего стандарта и стандартов системы проектной документации для строительства (СПДС).

1.2. В состав рабочих чертежей технологии производства включают:

рабочие чертежи, предназначенные для монтажа оборудования и технологических трубопроводов (основной комплект рабочих чертежей марки ТХ);

задание на разработку деталировочных чертежей технологических блоков, собираемых организациями, осуществляющими монтаж (далее — задание на разработку технологических блоков);

чертежи специальных технологических трубопроводов;

исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001—73, если эти требования не разработаны в рабочем проекте (проекте).

1.3. В состав основного комплекта рабочих чертежей марки ТХ включают:

общие данные по рабочим чертежам;

схему соединений (монтажную);

чертежи расположения оборудования и трубопроводов;

ведомость трубопроводов.

К основному комплекту рабочих чертежей марки ТХ составляют:

ведомость потребности в материалах по ГОСТ 21.109—80;

спецификацию оборудования по ГОСТ 21.110—82;

ведомость объемов монтажных работ по ГОСТ 21.111—84.

1.4. Основные комплекты рабочих чертежей выполняют на каждый технологический узел в соответствии с проектом организации строительства с присвоением им обозначений, включающих марку чертежа ТХ и порядковый номер, например, ТХ1, ТХ2 и т. д.

1.5. На схемах и чертежах изображают:

оборудование, трубопроводы и их элементы — в виде упрощенных контурных очертаний в масштабе чертежа или условными графическими изображениями сплошной толстой основной линией. Допускается трубопроводы, диаметр которых в масштабе чертежа превышает 3 мм, изображать двумя линиями;

блоки на планах в виде прямоугольника, на разрезах — по наружному контуру сплошной основной линией;

трассы специальных трубопроводов — сплошной толстой основной линией;

строительные конструкции в виде упрощенных контурных очертаний — сплошной тонкой линией.

Обозначения должны быть одинаковыми во всех текстовых и графических документах основного комплекта.

1.6. Термины, используемые в стандарте, и их пояснения приведены в приложении 1.


2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ


2.1. В состав общих данных по рабочим чертежам марки ТХ в дополнение к данным, предусмотренным ГОСТ 21.102—79, включают схему расположения технологических узлов.

При наличии ТХ1, ТХ2 и т. д. схему размещают на листах общих данных марки ТХ1.

На схеме указывают:

границы и номера каждого технологического узла;

вводы и выводы основных трубопроводов с обозначением трубопроводов и с привязкой их к координационным осям зданий (сооружений). Допускается для групповых вводов и выводов привязку выполнять только к осям крайних трубопроводов или осям подводящих эстакад.

К схеме приводят ведомость технологических узлов по форме 1, графы которой заполняют в соответствии с их наименованием.

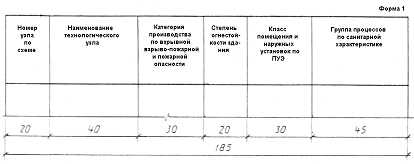

Ведомость технологических узлов


Пример оформления схемы и ведомости приведен в приложении 2.

2.2. В общих указаниях в дополнение к сведениям, предусмотренным ГОСТ 21.102—79, приводят:

характеристику трубопроводов (форма 2);

указания о хранении оборудования и элементов специальных технологических трубопроводов, требующих укрытия;

технические указания, соблюдение которых обязательно при монтаже оборудования.

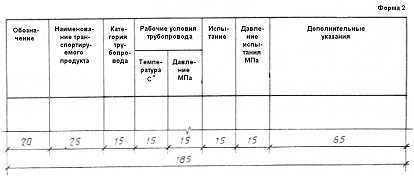

Характеристика трубопроводов


2.2.1. В форме 2 указывают:

в графе «Обозначения» — обозначение трубопровода по схеме соединений (монтажной), выполняемой в соответствии с разд. 3;

в графе «Наименование транспортируемого продукта» — наименование или номер транспортируемого продукта;

в графе «Категория трубопроводов» — категорию и группу трубопровода в соответствии с действующими нормативными документами;

в графе «Испытание» — вид (прочность, герметичность) и способ (гидравлический, пневматический) испытания;

в графе «Дополнительные указания» — дополнительные указания по испытанию (при испытании на герметичность — время испытания и величину падения давления), требования к внутренней поверхности трубопровода после испытания (продувка, очистка и дополнительная обработка).

Остальные графы заполняют в соответствии с их наименованием.

2.3. В ведомость ссылочных и прилагаемых документов (в раздел «Прилагаемые документы») в дополнение к данным, предусмотренным ГОСТ 21.102—79, записывают задания на разработку технологических блоков, чертежи специальных технологических трубопроводов, исходные требования к разработке конструкторской документации по оборудованию индивидуального изготовления, составляемые в соответствии с ГОСТ 15.001—73.


3. СХЕМА СОЕДИНЕНИЙ (монтажная)


3.1. Схему соединений (монтажную) выполняют в соответствии с требованиями настоящего стандарта, а также ГОСТ 2.701—84.

3.2. На схеме указывают:

оборудование. При трех или более одинаковых машинах или аппаратах с аналогичной обвязкой трубопроводами на схеме указывают только одну машину или аппарат с линиями и обозначением их количества и последовательности соединения;

блоки без указания составных частей и связей между ними;

трубопроводы и их элементы;

позиционное или буквенно-цифровое обозначение оборудования и трубопроводов в соответствии со спецификацией к чертежам расположения оборудования и трубопроводов;

величину условного прохода (Dy) и материал труб (кроме углеродистых сталей);

направление потока продукта;

наименование транспортируемого продукта и его параметра на вводах и выводах трубопроводов;

величину давления, на которую должны быть отрегулированы предохранительные клапаны.

Все буквенно-цифровые обозначения оборудования, трубопроводов и их элементов наносят на полках линии-выноски. Допускается:

обозначения оборудования наносить в контуре упрощенного графического изображения;

обозначения трубопроводов наносить над линиями, либо в разрывах линий трубопроводов.

Пример оформления схемы приведен в приложении 3.

3.3. Схемы допускается выполнять:

на листах чертежа расположения оборудования и трубопроводов;

совмещенными со схемами автоматизации технологических процессов производства;

при сложных трубопроводных системах — раздельно для групп трубопроводов по их назначению;

без перечня элементов к схеме.


4. ЧЕРТЕЖИ РАСПОЛОЖЕНИЯ ОБОРУДОВАНИЯ И ТРУБОПРОВОДОВ


4.1. Чертежи расположения оборудования и трубопроводов (далее — чертежи расположения) выполняют в соответствии со схемой соединения.

4.2. В состав чертежей расположения включают планы, разрезы, сечения, фрагменты планов и разрезов, узлы, достаточные для подготовки и производства монтажных работ.

4.3. Планы и разрезы чертежей расположения выполняют в масштабе 1 : 50, 1 : 100 или 1 : 200, фрагменты планов и разрезов — в масштабе 1 : 50, узлы — в масштабе 1 : 10, 1 : 25.

4.4. На чертежах расположения указывают и обозначают:

оборудование;

блоки;

трубопроводы и их элементы, опоры трубопроводов и опорные конструкции под них;

трассы специальных технологических трубопроводов;

каналы и лотки для прокладки трубопроводов;

места обслуживания оборудования, при необходимости;

координационные оси здания (сооружения) и расстояние между ними;

отметки чистых полов этажей и основных площадок;

позиционное или буквенно-цифровое обозначение оборудования, участков трубопроводов;

места подключения трубопроводов к блокам, машинам и аппаратам, соединения трубопроводов между собой, величину и направление уклонов трубопроводов;

величину предварительного растяжения (сжатия) компенсаторов;

привязку оборудования, трубопроводов и их элементов к координационным осям или к элементам конструкций зданий (сооружений). Допускается взаимная привязка оборудования и трубопроводов;

величину условного прохода (Dy) и материал труб (кроме углеродистых сталей);

направление потока продукта на вводах, выводах и разветвлениях;

допустимые монтажные нагрузки на крановые пути и монорельсы, а также на перекрытия и строительные конструкции, которые могут быть использованы для монтажа оборудования.

4.5. К чертежам расположения выполняют спецификации по форме 1 ГОСТ 21.104—79. В спецификацию включают оборудование и участки трубопроводов. Состав участков трубопроводов указывают в ведомости трубопроводов.

Графу «Масса ед., кг» не заполняют.

Пример оформления чертежа расположения и спецификации к нему приведен в приложении 4.


5. ВЕДОМОСТЬ ТРУБОПРОВОДОВ


5.1. Ведомость трубопроводов выполняют по форме 3.

На каждый участок трубопровода, обозначенный на чертеже расположения номером позиции, в ведомость записывают все элементы трубопроводов, находящиеся в границе участка.

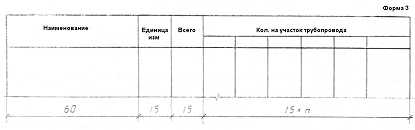

Ведомость трубопроводов


5.2. В ведомости указывают:

в графе «Наименование» — наименование элементов трубопроводов и их обозначение в соответствии с нормативно-технической документацией или указанием номера чертежа элемента трубопровода;

в графе «Всего» — общее количество элементов трубопроводов по всем позициям, указанным в ведомости трубопроводов.

Остальные графы заполняют в соответствии с их наименованием.

Пример оформления ведомости трубопроводов приведен в приложении 5.

5.3. Допускается:

ведомость трубопроводов, составленную на ЭВМ, выполнять по форме машинно-ориентированных документов;

совмещать ведомость трубопроводов и характеристики трубопроводов;

при большом количестве трубопроводов на проектируемом объекте выполнять ведомость трубопроводов в составе рабочей документации в виде отдельного документа (по форме 3 или форме машинно-ориентировочного документа) с присвоением ему самостоятельного обозначения, состоящего из обозначения основного комплекта и (через точку) шифра ВТ.

В этом случае ведомость трубопроводов записывают в раздел «Прилагаемые документы» ведомости ссылочных и прилагаемых документов общих данных соответствующего основного комплекта рабочих чертежей.


6. ЗАДАНИЕ НА РАЗРАБОТКУ ТЕХНОЛОГИЧЕСКОГО БЛОКА


6.1. Задание на разработку/ технологического блока должно содержать чертеж блока и ведомость трубопроводов (разд. 5) в составе блока.

6.2. На чертеже блока приводят и указывают:

схему соединения (монтажную) блока, выполненную в соответствии с требованиями, приведенными в п. 3.2. Наименование транспортируемого продукта и его параметры на вводах и выводах в блок указывают в характеристике трубопроводов. Схему располагают на первом листе   чертежа блока;

машины, аппараты, трубопроводы и их элементы, опорные конструкции;

составные части блоков, объединенные в поставочные и монтажные узлы на опорных конструкциях;

планы, разрезы, сечения, необходимые для разработки деталировочных чертежей трубопроводов и опорных конструкций, а также сборки блока;

характеристику трубопроводов по форме 2;

позиционное обозначение составных частей блока;

решения по креплению блока к несущим строительным конструкциям;

размеры, определяющие положение составных частей блока;

особые требования, не приведенные в общих данных основного комплекта рабочих чертежей, в части транспортирования и хранения, изготовления, испытания и монтажа блока, другие необходимые требования;

буквенные обозначения входа и выхода трубопроводов.

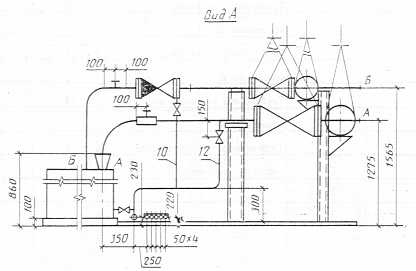

Пример оформления чертежа блока приведен в приложении 6.

6.3. На каждый блок составляют спецификацию по форме 1 ГОСТ 21.104—79 с учетом следующих дополнительных требований:

Графу «Масса ед., кг» заполняют для оборудования.

Составные части блока записывают в спецификации в следующем порядке.

1) Документация. В графе «Наименование» указывают наименование документа, а в графе «Обозначение» — его номер.

2) Оборудование. В графе «Наименование» указывают наименование машин или аппарата, а в графе «Обозначение» — нормативно-технический документ или номер чертежа.

3) Опорные конструкции блока. В графе «Наименование» указывают наименование конструкции, а в графе «Обозначение» — номер чертежа или типового проекта.

4) Заимствованные (ранее разработанные) узлы, входящие в состав блока. В графе «Наименование» указывают наименование узла, а в графе «Обозначение» — номер чертежа или типового проекта.

5) Трубопроводы. В графе «Наименование» указывают трубопровод с указанием начальной и конечной точки в границах блока.

Пример оформления спецификации блока приведен в приложении 7.

Пример оформления ведомости трубопроводов на блок приведен в приложении 8.


7. ЧЕРТЕЖИ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЧЕСКИХ ТРУБОПРОВОДОВ


Специальный технологический трубопровод изображают во фронтальной диметрической проекции по ГОСТ 2.317—69.

На чертеже указывают:

позиции элементов трубопроводов;

размеры, необходимые для сборки трубопровода.

Спецификацию к чертежу специального технологического трубопровода выполняют по форме 1 ГОСТ 21.104—79.

Графу «Масса ед., кг» не заполняют.

Пример оформления чертежа специального технологического трубопровода приведен в приложении 9.



ПРИЛОЖЕНИЕ 1

Справочное


ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ


Термин

Пояснение


1. Технологический узел











2. Оборудование


3. Технологический блок
















4. Технологические трубопроводы



5. Специальные трубопроводы



6. Участок трубопровода







7. Элементы трубопровода




Конструктивно и технологически обособленная часть объекта строительства, техническая готовность которой позволяет автономно, независимо от готовности объекта в целом, производить пуско-наладочные работы, индивидуальные испытания и комплексное опробывание этой части объекта. Технологические узлы, как правило, выделяют стадии технологического процесса объекта — подготовку сырья, этапы его переработки, выделения конечного продукта, хранение и т. д.

Технологические блоки, машины, аппараты, грузоподъемные средства.

Комплекс или сборочная единица* технологического оборудования заданного уровня заводской готовности и производственной технологичности, предназначенные для осуществления основных или вспомогательных технологических процессов. В состав блока включают машины, аппараты, первичные средства контроля и управления, трубопроводы, опорные и обслуживающие конструкции, тепловую изоляцию и химическую защиту. Блоки, как правило, формируют для осуществления теплообменных, массообменных, гидродинамических, химических и биологических процессов. Номенклатура блоков устанавливается ведомственными нормативными документами, согласованными с министерствами, осуществляющими монтажные работы.

Трубопроводы, предназначенные для транспортирования различных веществ, необходимых для ведения технологического процесса или эксплуатации оборудования.

Технологические трубопроводы стальные с внутренними покрытиями, стальные, работающие под давлением 10 МПа и более, трубопроводы из неметаллических материалов.

Часть технологического трубопровода из одного материала, по которому транспортируют вещество с одним давлением и температурой. При определении участка трубопровода в его границах для одного условного прохода должна быть обеспечена идентичность марок арматуры, фланцев, отводов, тройников и переходов.

Патрубки (трубы), отводы, переходы, тройники, фланцы, компенсаторы, отключающая, регулирующая, предохранительная арматура, опоры, прокладки и крепежные изделия, устройства, устанавливаемые на трубопроводах для контроля и управления, конденсационные и другие детали и устройства



_____________

* Определение комплекса и сборочной единицы ( ГОСТ 2.101(68.




ПРИЛОЖЕНИЕ 2

Справочное

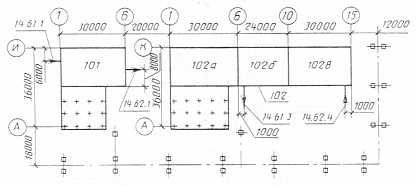

Схема технологических узлов




Черт. 1



Ведомость технологических узлов


Номер узла по схеме

Наименование технологи-ческого узла

Категория производства по взрывной, взрывопожарной и пожарной опасности

Степень огнестой-кости здания

Класс помещения и наружных установок по ПУЭ

Группа процессов по санитарной характеристике


101



Насосная


В


II


II(II


IIIб



в т. ч. помещение смазки



А


III



(


II











ПРИЛОЖЕНИЕ 3

Справочное

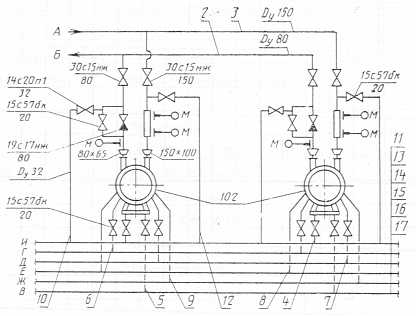

Схема соединений (монтажная)




Черт. 2



ПРИЛОЖЕНИЕ 4

Справочное

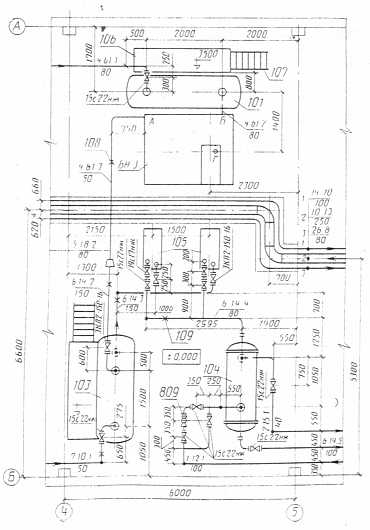

План на отм. 0.000



Черт. 3




Поз.



Обозначение


Наименование


Кол.


Масса, кг


Примеч.








101

ОСТ 26(02(1496(76

Емкость 1(4,0(1200(1,0(1(2(1(0

1









БН-3

ХХХ(ХХ  ТХ.И(БН(3. ВО

Блок нагнетания

1



103

ОСТ 26(02(1496(76

Емкость 1(6,3(1600(1,0(1(2(1(0

1









104

НИ 780

Теплообменник






1200 ИТ-2(16  МЛ25  Г4

1



105

ХХХ(ХХ

Насос НК 65/35(70 с

2





электродвигателем






ВАО-81(8,  N = 40 кВт,






n = 2950




4.61.1


Участок трубопровода

1





от границы установки






до поз. 101




4.61.3


Участок трубопровода

1





от поз. БН-3 до участка






трубопровода 5.18.2




7.10.1


Участок трубопровода

1





от поз. 103 до границы






установки




6.14.2


Участок трубопровода

1





от участка трубопровода






5.18.2 до поз. 103



















ПРИЛОЖЕНИЕ 5

Справочное




Наименование


Единица

изм.



Всего


Кол. на участок трубопровода






4.61.1



4.61.3


6.14.2


7.10.1






Труба    ГОСТ  8732(78_______

             ВСт20  ГОСТ 8731(74













159Х4,5


м


3,0




3,0







89Х3,5


м


2,0


2,0









57Х3,5


м


6,75



4,25



2,5


















Отвод 90(  ГОСТ  17375(83:












159Х4,5


шт.


2




2







89Х3,5


шт.


2


2









57Х3,5


шт.


5



2



2


















Переход  ГОСТ  17378(83


шт.











159Х4,5(57Х3,0



1



1




















Задвижка ЗКЛ2(150(16


шт.


1




1







Вентиль  15с22нж


шт.











Dy80, Py40



1


1









Dy50, Py40



1





1






Опора  ГОСТ  14911(81


шт.











ОПП2(100.159



1




1







ОПП2(100.57



2



1



1









ПРИЛОЖЕНИЕ 6

Справочное




Черт. 4



Характеристика трубопроводов



Обоз-наче-


Наименование транспор-


Категория трубопро-

Рабочие условия трубопровода


Испытание



Дополни-тельные

ние

тируемого продукта

вода

Темпе-ратура, (С

Давление, Мпа (кгс/см2)



Вид

Давление, Мпа (кгс/см2)

указания


3



Кислота


III


43


1,0 (10)


Прочность


1,3 (13)



2



«


III


43


1,4 (14)


«


1,7 (17)



17



Охлаждающая жидкость


V


20


0,3 (3)


«


0,5 (5)



13



То же


V


20


0,3 (3)


«


0,5 (5)



14



Уплотнительная жидкость


V


40


0,6 (6)


«


0,9 (9)



15



То же


V


40


0,6 (6)


«


0,9 (9)



16



Утечки


V


20


0,1 (1)


«


0,2 (2)



11



Дренаж кислоты


III


43


1,0 (10)


«


1,3 (13)





План на отм. 0.000




Черт. 5




Черт. 6



ПРИЛОЖЕНИЕ 7



Поз.



Обозначение


Наименование


Кол.


Масса ед., кг


Примеч.




ХХХ(ХХ(ТХ1.И-БН.ВО


Блок нагнетания






ХХХ(ХХ(ТХ1.И(БН.ВТ


Ведомость трубопроводов












102


ХХХ(ХХ


Насос НК 65/35(70


2


500





с электродвигателем







ВАО(81(2 N = 40 кВт












1


ХХХ(ХХ(БН 00.001


Конструкция опорная


1











2



Трубопровод от штуцера Б до







границы блока





3



Трубопровод от штуцера А до


1






границы блока





4



Трубопровод от насоса до


2






коллектора И





5



Трубопровод от насоса до


2






коллектора В





6



Трубопровод от насоса до


2






коллектора Г





7



Трубопровод от насоса до


2






коллектора Д





8



Трубопровод от насоса до


2






коллектора Е





9



Трубопровод от насоса до


2






коллектора Ж





10



Трубопровод от трубопровода


2






поз. 2 до коллектора И





















ПРИЛОЖЕНИЕ 8




Наименование


Единица

изм.



Всего


Кол. на участок трубопровода






Поз. 2


Поз. 3



Поз. 4


Поз. 10






Труба  ГОСТ 8732(78________

            ВСт 20 ГОСТ 8731(74
























159Х4,5


м


1,9



1,9








89Х3,5


м


3,5


3,5









Труба   ГОСТ 8734(75________

             ВСт 20 ГОСТ 8733(74
























25Х1,6


м


6,4




0,9


4,5






38Х2












Отвод 90( ГОСТ 17375(83












159Х4,5


шт.


3



3








89Х3,6


шт.


3


3









Переход ГОСТ 17378(83












159Х4,5(108Х4


шт.


1



1








89Х3,5( 76Х3,5


шт.


2


2









Опора ГОСТ 14911(81












ОПП  2(150.159


шт.


3



3








ОПП  2(80(89


шт.


3


3









Вентиль 15с27нж1












Dy25, Py16


шт.


6


2



2


2




















ПРИЛОЖЕНИЕ 9

Справочное




Черт. 7



Спецификация трубопровода



Поз.



Обозначение


Наименование


Кол.


Примеч.


1


ТУ 14(3(425(76


Переход ПВП 80Х50


1



2


ТУ 14(3(523(76


Труба 6(50 ПВПХ1000


2



3


ТУ 26(07(123(74


Вентиль диафрагмовый

футерованный фланцевый


1





Каталог ЦКБА, ч. 1, 1981 г.


15ч76п1, Dy 50, Py 0,6 (6)




4


ТУ 14(3(424(75


Отвод 6 ПВП 50Х90(


2



5


ТУ 14(3(523(76


Труба 6(50 ПВПХ4000


3



6


ТУ 14(3(523(76


Труба 6(50 ПВПХ2000


1



7


ТУ 14(3(424(75



Отвод 6 ПВП 50Х45(


2






ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН


Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам («ВНИИМмонтажспецстрой»)

Государственным институтом по проектированию технологии монтажа предприятий нефтеперерабатывающей и нефтехимической промышленности («Гипронефтеспецмонтаж») Министерства монтажных и специальных строительных работ СССР

Государственным научно-исследовательским и проектным институтом хлорной промышленности («Госниихлорпроект») Министерства химической промышленности СССР

Государственным ордена Трудового Красного Знамени проектным и научно-исследовательским институтом промышленности синтетического каучука («Гипрокаучук») Министерства нефтеперерабатывающей и нефтехимической промышленности СССР

Проектным институтом № 2

Центральным научно-исследовательским и проектно-экспериментальным институтом по методологии, организации, экономике и автоматизации проектирования л инженерных изысканий («ЦНИИпроект») Государственного строительного комитета СССР


ИСПОЛНИТЕЛИ


В. Я. Эйдельман (руководитель темы); Б. В. Поповский, д-р техн. наук; Р. И. Тавастшерна, канд. техн. наук; А. Л. Прудовая: Л. Г. Коновалова;   Е.  Ю. Исакова; И. С. Гольденберг, канд. техн. наук; Г. Л. Егиянц; Ж. М. Меблеванный;   В. П.   Шиловский; Ж.   А. Куркина; С. Н. Архаров; Ю. П. Русаков; В. П. Абарыков; Л. А. Кашина


2. ВНЕСЕН Министерством монтажных и специальных строительных работ СССР


3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 28.12.87 № 308


4. ВВЕДЕН ВПЕРВЫЕ


5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка


Номер пункта, подпункта


ГОСТ 2.3117—69

ГОСТ 2.701(84

ГОСТ 15.001—73

ГОСТ 21.102—79

ГОСТ 21.104— 79

ГОСТ 21.109—80

ГОСТ 21.110—82

ГОСТ 21.111(84


7

3.1

1.2, 2.3

2.1, 2.2, 2.3

6.3, 7

1.3

1.3

1.3
