ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БЕТОН ЯЧЕИСТЫЙ
МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА
ПАРОПРОНИЦАЕМОСТИ
ГОСТ 12852.5(77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
РАЗРАБОТАНЫ Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Н. Н. Коровин
Руководитель темы А. Т. Баранов
Исполнитель Т. А. Ухова
Центральным научно-исследовательским институтом строительных конструкций им. В. А. Кучеренко (ЦНИИСК им. Кучеренко) Госстроя СССР
Зам. директора С. В. Поляков
Руководитель темы и исполнитель Н. И. Левин
Научно-исследовательским институтом строительной физики (НИИСФ) Госстроя СССР
Зам. директора В. Ф. Ушков
Руководитель темы и исполнитель И. Я. Киселев
Московским инженерно-строительным институтом им. В. В. Куйбышева (МИСИ) Минвуза СССР
Проректор Ю. П. Горлов
Руководитель темы Г. И. Горчаков
Исполнитель А. П. Меркни
Всесоюзным научно-производственным объединением «Союзже-лезобетон» Минстройматериалов СССР
Зам. директора Е. Г. Казаков
Руководитель темы С. Н. Левин
Исполнитель А. Д. Дикун
Всесоюзным научно-исследовательским институтом физико-технических и радиотехнических измерений (ВНИИФТРИ) Госстандарта СССР
Зам. директора А. М. Трохан
Исполнитель И. И. Лифанов
ВНЕСЕНЫ Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Зам. директора Н. Н. Коровин
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Отделом технического нормирования и стандартизации Госстроя СССР
Начальник отдела В. И. Сычев
Начальник подотдела стандартизации в строительстве М. М. Новиков
Гл. специалист Н. В. Мякошин
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. № 171
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БЕТОН ЯЧЕИСТЫЙ
Метод определения коэффициента ГОСТ
паропроницаемости 12852.5(77
Cellular concrete. Method of steam-permeafility Взамен
coefficient determination ГОСТ 12852—67
в части разд. 17
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 9 ноября 1977 г. №э 171 срок введения установлен
с 01.07.1978 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на ячеистый бетон и устанавливает метод определения коэффициента его паропрони-цаемости измерением паропроницаемости образца при стационарном потоке водяного пара.
1.1. Общие требования к методу определения коэффициента паропроницаемости ячеистого бетона — по ГОСТ 12852.0—77.
2.1. Для проведения испытания применяют:
весы лабораторные образцовые по ГОСТ 16474—70;
термограф метеорологический по ГОСТ 6416—75;
психрометр аспирационный по ГОСТ 6353—52;
эксикатор по ГОСТ 6371—73;
металлические трубы с размером внутреннего сечения 100 X 100 мм и длиной 50 мм;
чашки стеклянные с наружным диаметром 95—98 мм и высотой 30—40 мм по ГОСТ 19908—74;
резину листовую мягкую непористую по ГОСТ 7338—65;
парафин по ГОСТ 16960—71;
канифоль сосновую по ГОСТ 19113—73;
магний азотнокислый по ГОСТ 6203—67;
калий сернокислый по ГОСТ 4145—74;
воду дистиллированную но ГОСТ 6709—72;
прибор для определения коэффициента паропроницаемости (см. чертеж).

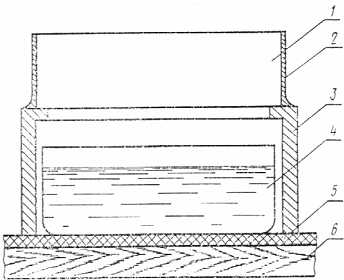

Прибор для определения коэффициента паропроницаемости
1 ( образец ячеистого бетона; 2 ( пароизоляция; 3 ( металлическая труба;
4 (стеклянная чашка с насыщенным раствором сульфата калия
(K2SO4); 5 ( листовая мягкая резина; 6 ( стеллаж
3.1. Определение коэффициента паропроницаемости проводят на трех образцах размерами 100 Х 100 X 30 мм, выпиленных из средней части изделия.
3.2. Боковые поверхности образцов изолируют разогретой смесью парафина с канифолью (соотношение 3:1).
4.1. Каждый образец помещают на отдельную металлическую трубу. Промежутки между боковой поверхностью образца и верхней гранью металлической трубы заполняют разогретой смесью парафина с канифолью.
4.2. Металлические трубы с укрепленными на них образцами устанавливают в лабораторный термостат на полки, покрытые мягкой листовой непористой резиной. В термостате поддерживают постоянную температуру 20 ± 2 (С и относительную влажность воздуха 54 ± 2 %. Для поддержания заданной относительной влажности воздуха в термостат помещают непокрытый крышкой эксикатор с насыщенным раствором азотнокислого магния.
4.3. Контроль за температурой и относительной влажностью воздуха в термостате осуществляют при помощи метеорологического термографа н аспирационного психрометра, помещаемых в термостат.
4.4. В каждую металлическую трубу под образец устанавливают стеклянную чашку с насыщенным раствором сернокислого калия, создающим под образцом относительную влажность воздуха 97 %. В чашку наливают такое количество раствора, чтобы расстояние от уровня раствора до нижнего основания образца равнялось 25 мм.
4.5. Чашки с раствором взвешивают с точностью до 0,001 г через каждые трое суток.
4.6. После каждого взвешивания вычисляют количество воды, испарившейся из раствора за 1 ч. Взвешивание проводят до тех пор, пока количество воды, испаряющейся из чашки за 1 ч станет постоянным, т. е. до установления стационарного потока водяного пара через образец.
5.1. Коэффициент паропроницаемости ( в г/м ( ч ( Тор вычисляют как среднее арифметическое результатов испытания трех образцов по формуле
где Q — стационарный поток водяного пара, г/ч;
( — толщина образца, м;
F — площадь сечения металлической трубы в месте контакта с образцом, м2;
P1 — парциальное давление водяного пара под образцом, определяемое по психрометрическим таблицам на основании значений относительной влажности и температуры воздуха, Тор;
P2 — среднее парциальное давление водяного пара над образцом, Тор;
(в — толщина воздушного слоя (расстояние от уровня раствора в стеклянной чашке до нижнего основания образца), м;
(в — коэффициент паропроницаемости воздуха, равный 0,135 г/м ( ч ( Тор.
