ГОСТ 12819-80 (1996) Фланцы литые стальные на Py от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры

УДК 621.643.412:006.354 Группа Г18

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ ЛИТЫЕ СТАЛЬНЫЕ НА Рy от 1,6 до 20,0 МПа (от 16 до 200 кгс/см²)

Конструкция и размеры

ГОСТ 12819-80*

Взамен ГОСТ 12820-67, ГОСТ 12825-67

0КП 37 9941

Постановлением Государственного комитета СССР по стандартам от 20 мая 980 г. № 2239 дата введения установлена

01.01.83

Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 №403

1. Настоящий стандарт распространяется на фланцы литой стальной арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров на условное давление Рy от 1,6 до 20,0 МПа от 16 до 200 кгс/см²) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 (С).

Требования пп. 1—3; 5; 6 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

(Измененная редакция, Изм. № 2).

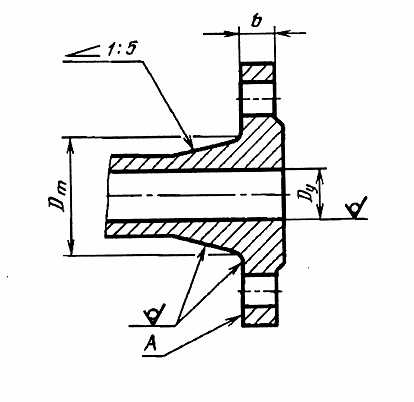

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).

* Переиздание (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в декабре 1987 г., апреле 1992 г. (ИУС 4—88, 7-92).

Примечание. Допускается обработка поверхностей А с шероховатостью Rа ( 100 мкм.

мм


Проход условный Dy	Рy, МПа (кгс/см²)
	1,6 (16)		2,5 (25)			4,0 (40)			6,3 (63)
	b	Dm		b	Dm		b	Dm			b		Dm
15	12	39		14	39		14	39			16		45
20	12	44		14	44		14	44			18		52
25	12	49		14	49		14	49			20		61
32	14	56		16	62		16	62			22		68
40	14	64		16	70		16	70			22		80
50	14	74		17	80		17	80			23		90
65	15	100		19	106		19	106			25		114
80	17	110		19	116		19	116			27		128
100	17	130		21	136		21	140			29		152
125	19	161		25	169		25	169			33		181
150	21	186		27	198		27	198			35		210
(175)	23	215		29	223		31	231			39		239
200	23	240		31	252		35	256			41		268
(225)	23	269		33	281		37	285			43		301
250	27	298		33	306		39	314			45		326
300	27	348		36	360		42	368			50		384
350	30	402		40	418		48	430		56		442
400	32	456		44	472		54	488		62		500
(450)	36	510		46	522		56	542		—		—
500	40	564		48	580		58	592		66		610
600	43	672		51	684		58	696		71		720
(700)	45	776		55	792		63	804		—		—
800	47	880		59	896		71	920		—		—
(900)	49	984		61	1000		—	—		—		—
1000	51	1084		63	1104		—	—		—		—
1200	53	1288		67	1308		—	—		—		—
1400	55	1492		73	1516		—	—		—		—
1600	63	1704		—	—		—	—		—		—

Продолжение

мм


Проход условный Dy	Рy, МПа (кгс/см²)
	10,0 (100)		16,0 (160)		20,0 (200)
	b	Dm	b	Dm	b	Dm
15	18	45	18	45	24	51
20	20	54	20	54	26	60
25	22	61	22	61	28	67
32	22	68	22	68	30	78
40	23	80	25	80	31	90
50	25	94	27	94	37	108
65	29	118	31	118	45	140
80	31	132	33	132	51	160
100	35	160	37	160	63	204
125	39	189	41	189	73	237
150	43	222	47	222	79	270
(175)	45	251	51	251	81	301
200	51	284	57	284	89	340
(225)	53	313	60	313	97	377
250	57	346	65	346	107	448
300	66	408	74	408	—	—
350	72	466	—	—	—	—
400	76	520	—	—	—	—

Примечание: Фланцы, с условными проходами, указанными скобках, не допускается применять для арматуры общего назначения.

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1 (кроме фланцев на Р 10,0; 16,0 и 20,0 МПа (100, 160 и 200 кгс/см²), 2, 3, 4, 5, 6, 7, 8, 9 и присоединительным размерами по ГОСТ 12815—80.

4. Предельные отклонения размеров отливок — по 9-му классу точности ГОСТ 26645—85.

(Измененная редакция, Изм. № 2).

5. Неуказанные размеры и предельные отклонения — по рабочи чертежам, утвержденным в установленном порядке.

6. Технические требования, материал фланцев, крепежных деталей, прокладок — по ГОСТ 12816—80.
